Ford Galaxy / Ford S-MAX. Manual - part 516

Manual Transmission/Transaxle - Vehicles
With: 5-Speed Manual Transaxle - MTX75
- Transmission—1.8L Duratorq-TDCi
(Lynx) Diesel

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal

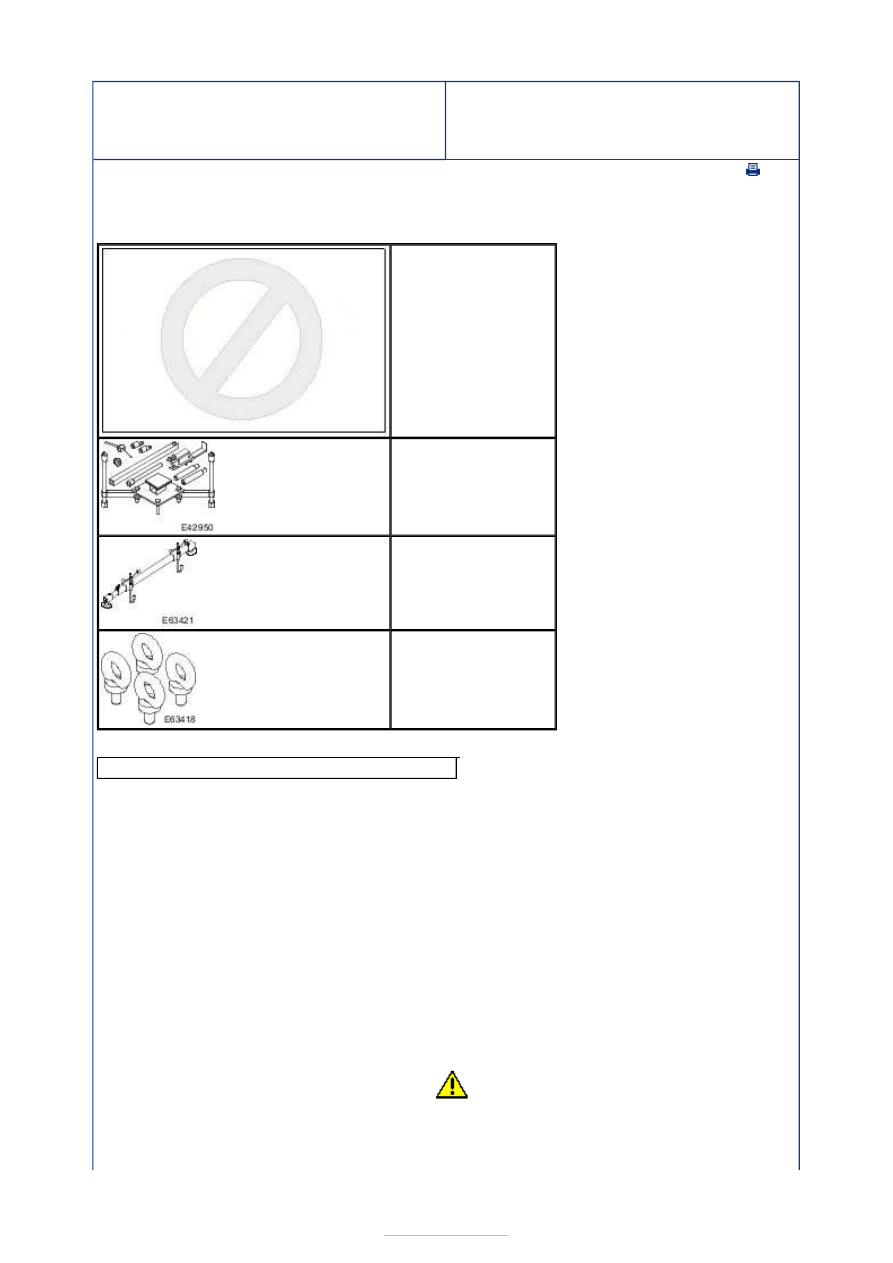

Special Tool(s)

General Equipment

303-290-13
Adapter for 303-290A

303-290A-15
Adapter für 303-290A

303-290B
Support Bar, Engine

303-290B-16
Adapter for 303-290B

Transmission jack

1. Refer to:

Health and Safety Precautions

 (100-00

General Information, Description and Operation).

2. Remove the following items:

1. Air filter

Refer to:

Air Cleaner

 (303-12D Intake Air

Distribution and Filtering - 1.8L Duratorq-
TDCi (74kW/100PS) - Lynx/1.8L Duratorq-
TDCi (92kW/125PS) - Lynx, Removal and
Installation).

2. Battery carrier

Refer to:

Battery

 (414-01 Battery,

Mounting and Cables, Removal and
Installation).

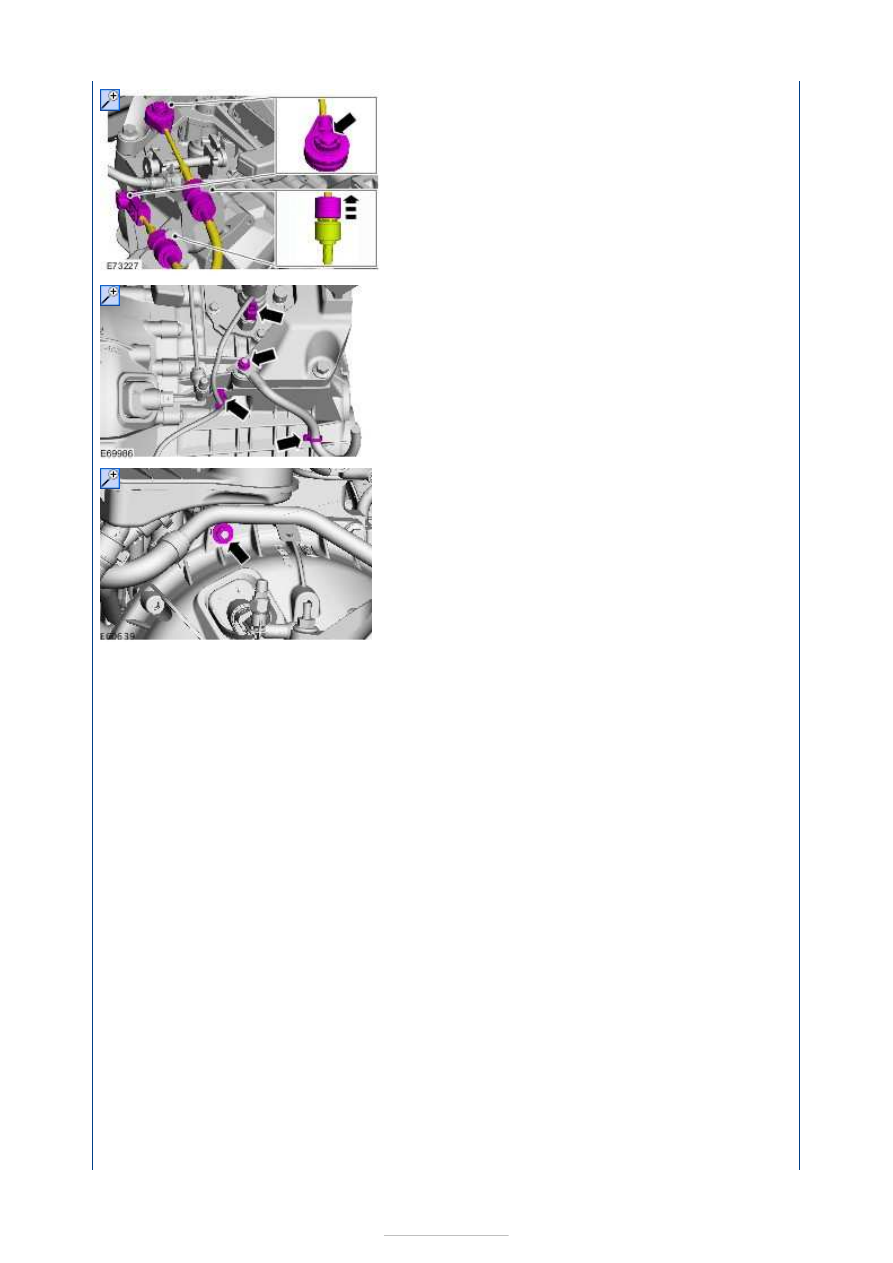

3.

CAUTION: The gearshift cables must not

be kinked or twisted.









4.

5.

6. Remove the following items:

1. Subframe

Refer to:

Front Subframe

 (502-00 Uni-

Body, Subframe and Mounting System,
Removal and Installation).

2. Driveshafts

Refer to:

Front Halfshaft LH

 (205-04 Front

Drive Halfshafts, Removal and
Installation).
Refer to:

Front Halfshaft RH

 (205-04 Front

Drive Halfshafts, Removal and
Installation).

3. Catalyst

Refer to:

Catalytic Converter

 (309-00D

Exhaust System - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-TDCi
(92kW/125PS) - Lynx, Removal and
Installation).

7.







8.

9. Detach the starter motor from the transmission

and position it to one side.

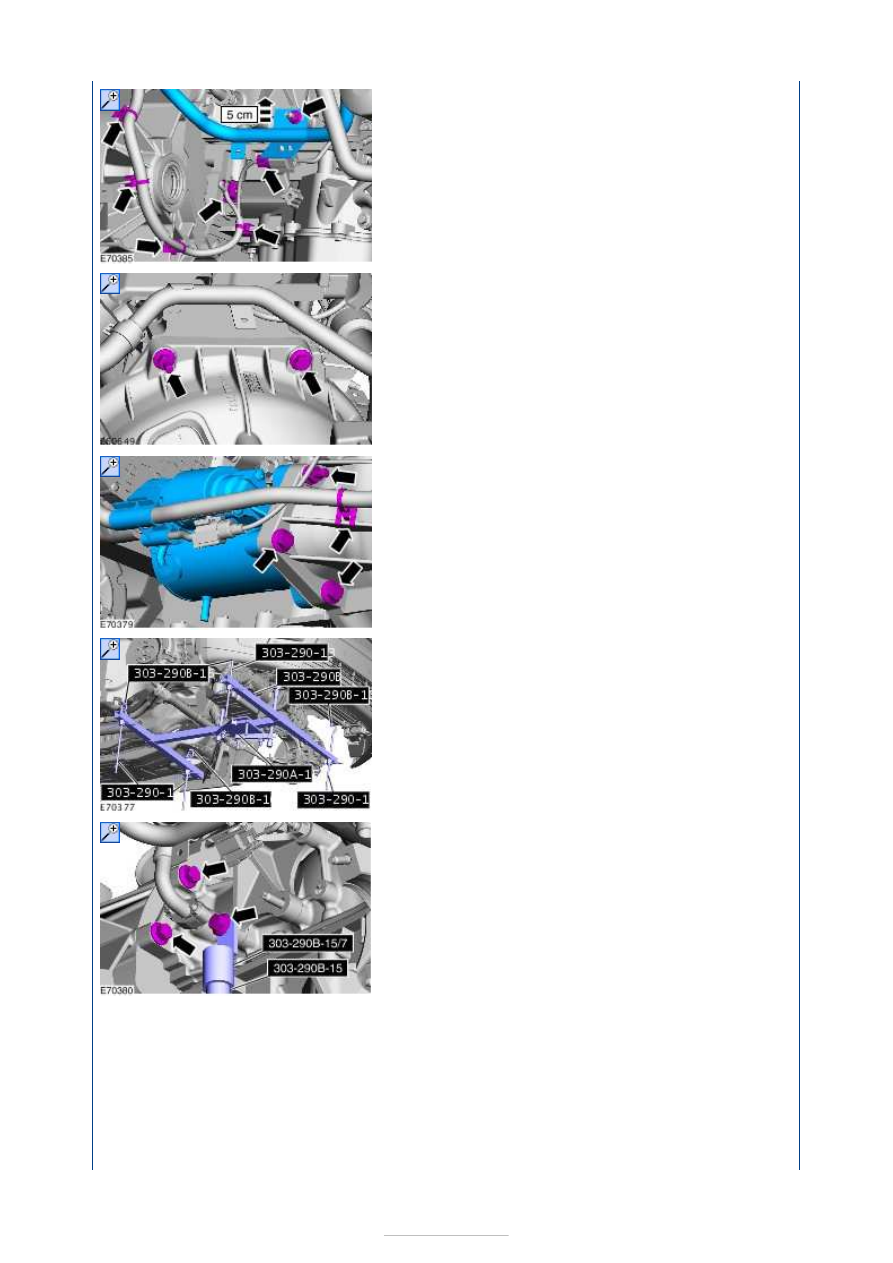

10. Special Tool(s):

303-290B

,

303-290-13

,

303-

290A-15

,

303-290B-16



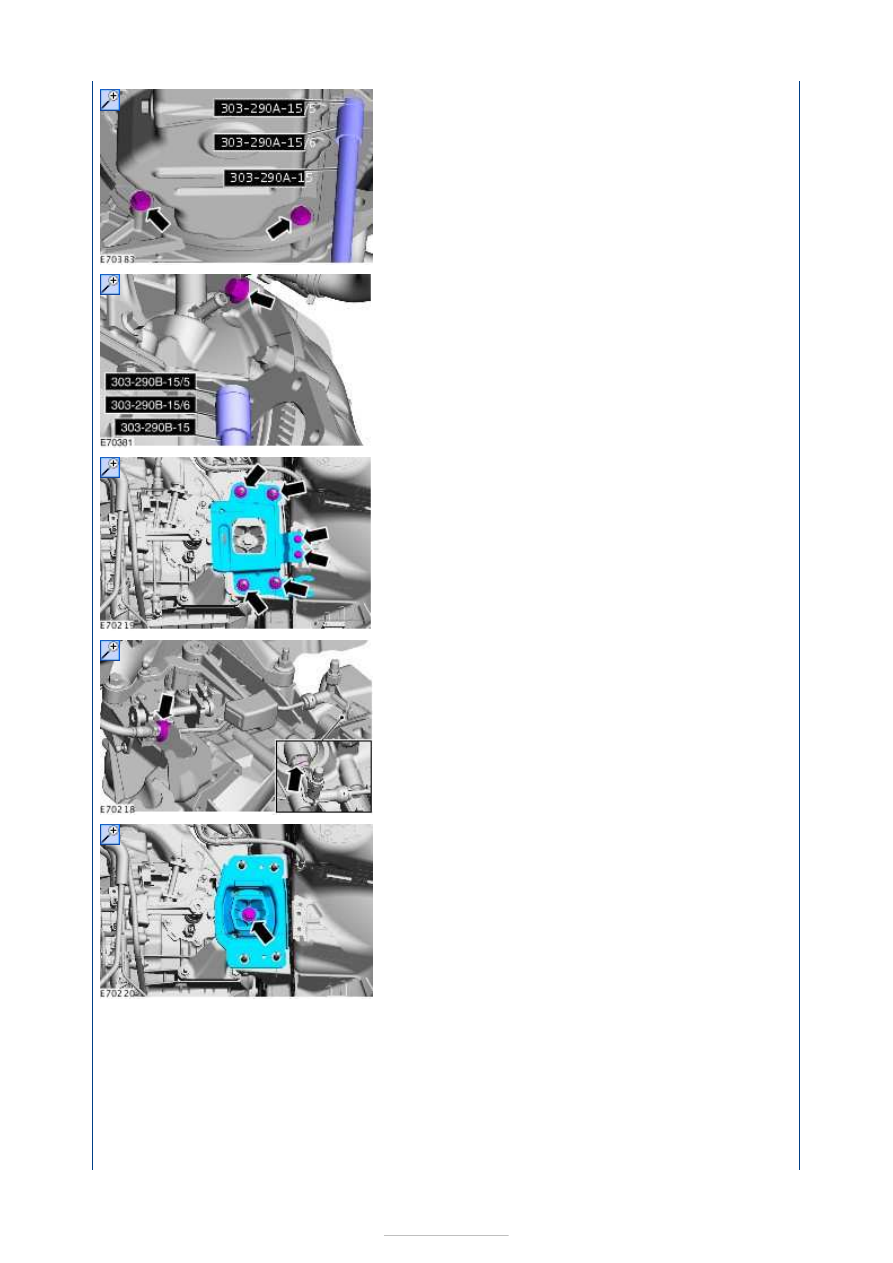

11. Special Tool(s):

303-290A-15



12. Special Tool(s):

303-290A-15













13. Special Tool(s):

303-290A-15



14.

15.

16. Discard the rear engine mounting bolt.

17.
