Ford Galaxy / Ford S-MAX. Manual - part 514

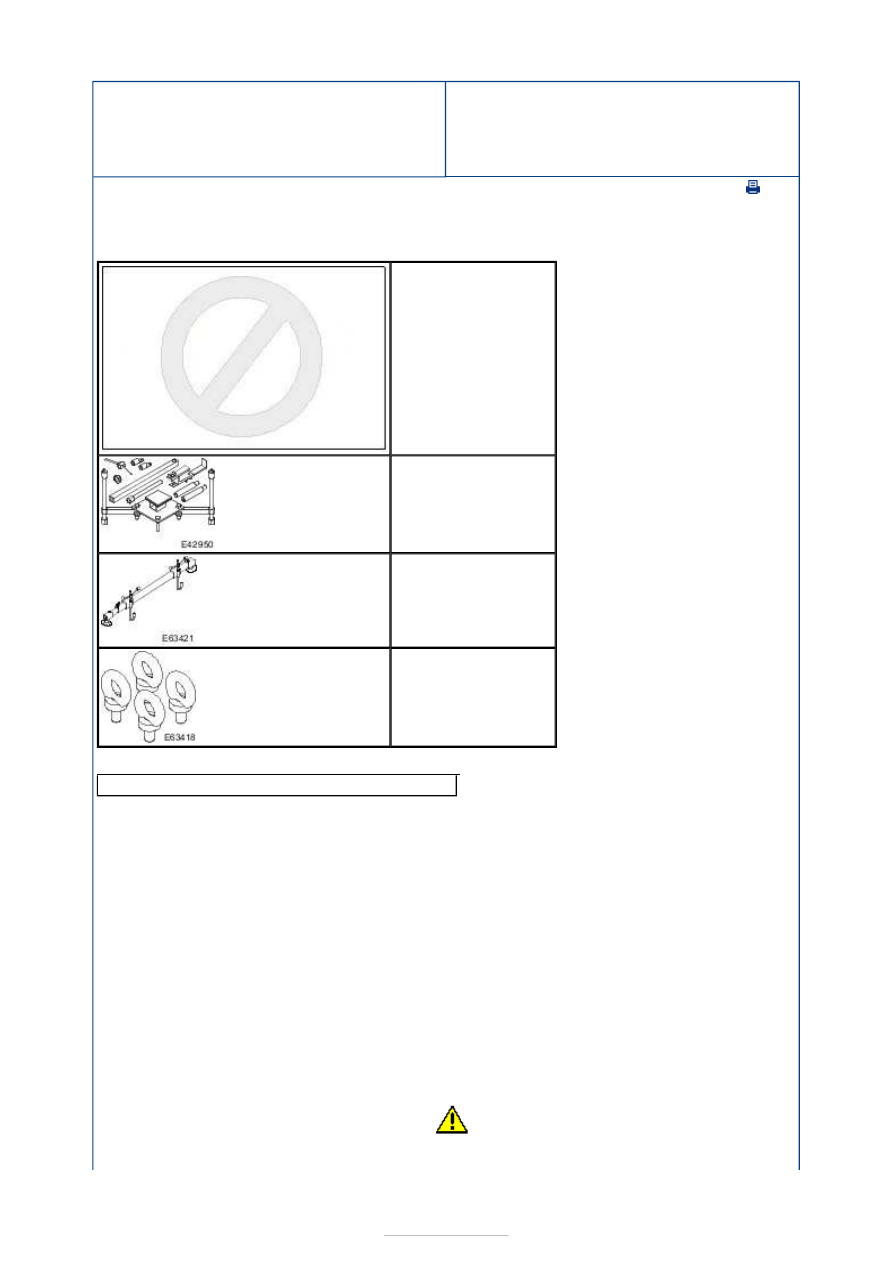

Manual Transmission/Transaxle - Vehicles
With: 5-Speed Manual Transaxle - MTX75

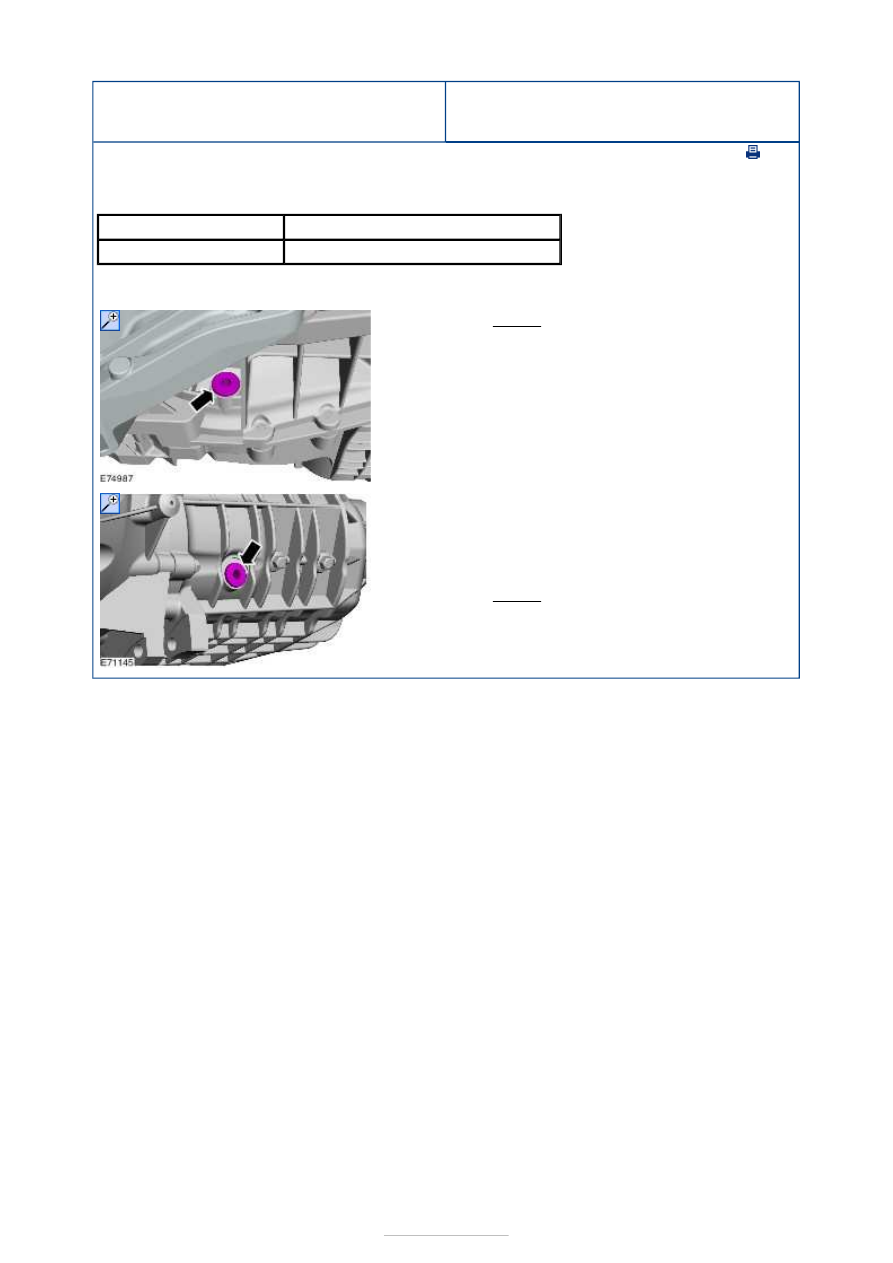

- Transmission Draining and Filling

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

Materials

Name

Specification

Transmission Oil 75W FE WSS-M2C200-D2 / 7U7J-M2C200-BA

1. Refer to:

Health and Safety Precautions

 (100-00

General Information, Description and Operation).

2. Torque: 35 Nm

3. Fill up with manual transmission fluid to

underneath the lower edge of the filler hole.

Material:

Transmission Oil 75W FE (WSS-

M2C200-D2 / 7U7J-M2C200-BA)



Torque:

35 Nm





Manual Transmission/Transaxle - Vehicles
With: 5-Speed Manual Transaxle - MTX75

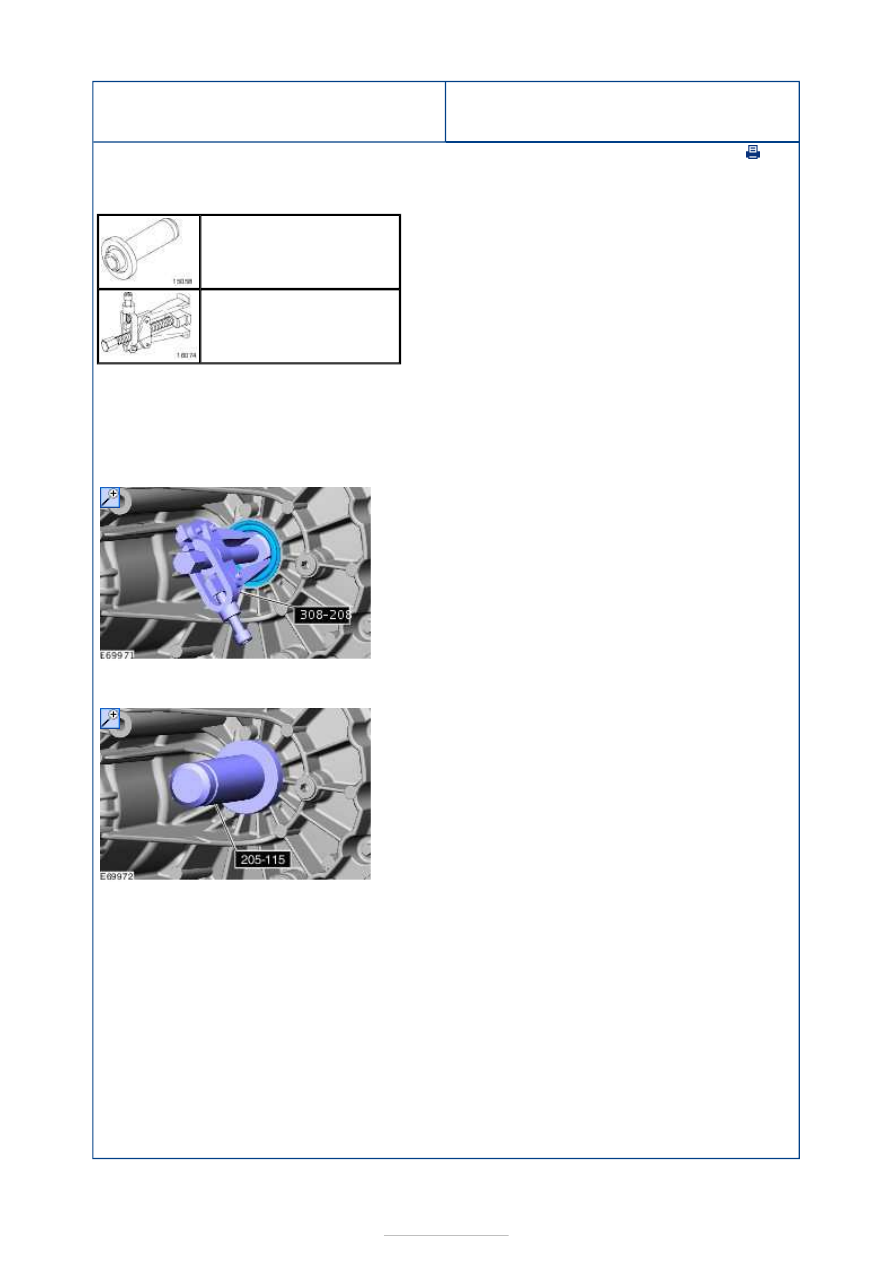

- Halfshaft Seal LH

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

Installation

205-115
Installer, Drive Pinion Seal

308-208
Remover, Halfshaft Seal

1. Remove the left-hand front driveshaft.

Refer to:

Front Halfshaft LH

 (205-04 Front Drive

Halfshafts, Removal and Installation).

2. Special Tool(s):

308-208



1. Special Tool(s):

205-115



2. Install the left-hand front driveshaft.

Refer to:

Front Halfshaft LH

 (205-04 Front Drive

Halfshafts, Removal and Installation).

3. Check the level of the transmission fluid.

Refer to:

Transmission Draining and Filling

 (308-

03A Manual Transmission/Transaxle - Vehicles
With: 5-Speed Manual Transaxle - MTX75,
General Procedures).
Refer to:

Transmission Draining and Filling

 (308-

03B Manual Transmission/Transaxle - Vehicles
With: 6-Speed Manual Transaxle - MMT6,
General Procedures).









Manual Transmission/Transaxle - Vehicles
With: 5-Speed Manual Transaxle - MTX75

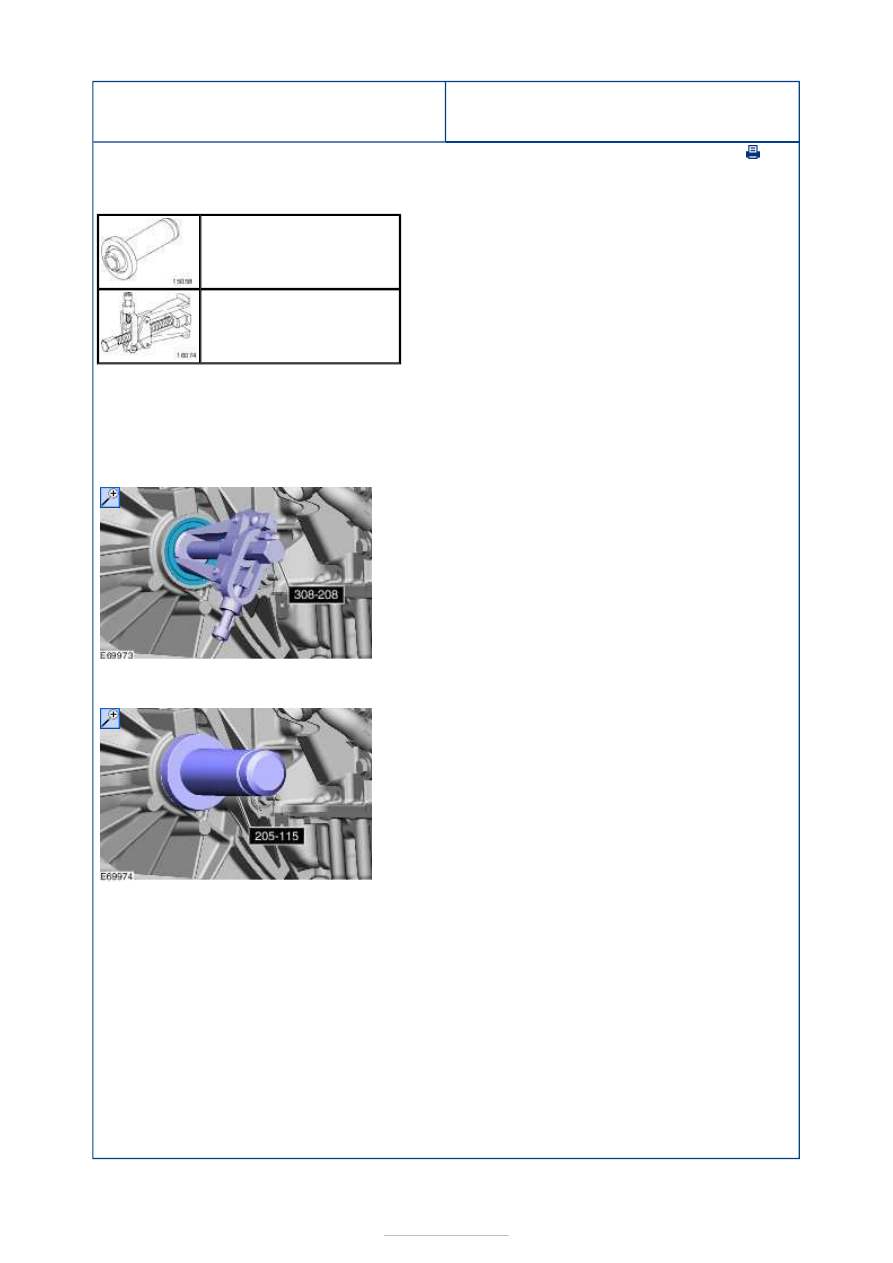

- Halfshaft Seal RH

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

Installation

205-115
Installer, Drive Pinion Seal

308-208
Remover, Halfshaft Seal

1. Remove the right-hand front driveshaft.

Refer to:

Front Halfshaft RH

 (205-04 Front Drive

Halfshafts, Removal and Installation).

2. Special Tool(s):

308-208



1. Special Tool(s):

205-115



2. Install the right-hand front driveshaft.

Refer to:

Front Halfshaft RH

 (205-04 Front Drive

Halfshafts, Removal and Installation).

3. Check the level of the transmission fluid.

Refer to:

Transmission Draining and Filling

 (308-

03A Manual Transmission/Transaxle - Vehicles
With: 5-Speed Manual Transaxle - MTX75,
General Procedures).
Refer to:

Transmission Draining and Filling

 (308-

03B Manual Transmission/Transaxle - Vehicles
With: 6-Speed Manual Transaxle - MMT6,
General Procedures).









Manual Transmission/Transaxle - Vehicles
With: 5-Speed Manual Transaxle - MTX75
- Transmission—2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE
Flex Fuel (107kW/145PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal

Special Tool(s)

General Equipment

303-290-13
Adapter for 303-290A

303-290A-15
Adapter für 303-290A

303-290B
Support Bar, Engine

303-290B-16
Adapter for 303-290B

Transmission jack

1. Refer to:

Health and Safety Precautions

 (100-00

General Information, Description and Operation).

2. Remove the following items:

1. Air filter

Refer to:

Air Cleaner

 (303-12A Intake Air

Distribution and Filtering - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE
Flex Fuel (107kW/145PS) - MI4/2.3L
Duratec-HE (118kW/160PS) - MI4,
Removal and Installation).

2. Battery carrier

Refer to:

Battery

 (414-01 Battery,

Mounting and Cables, Removal and
Installation).

3.

CAUTION: The gearshift cables must not

be kinked or twisted.
