Ford Galaxy / Ford S-MAX. Manual - part 492

Transmission/Transaxle Cooling -
Vehicles With: 6-Speed Automatic
Transaxle (AWF21) - Specifications

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Specifications

Automatic Transmission Fluid

WSS-M2C924-A

Transmission/Transaxle Cooling -
Vehicles With: 6-Speed Automatic
Transaxle (AWF21) - Transmission
Cooling

S-MAX/Galaxy 2006.5 (02/2006-)



Print



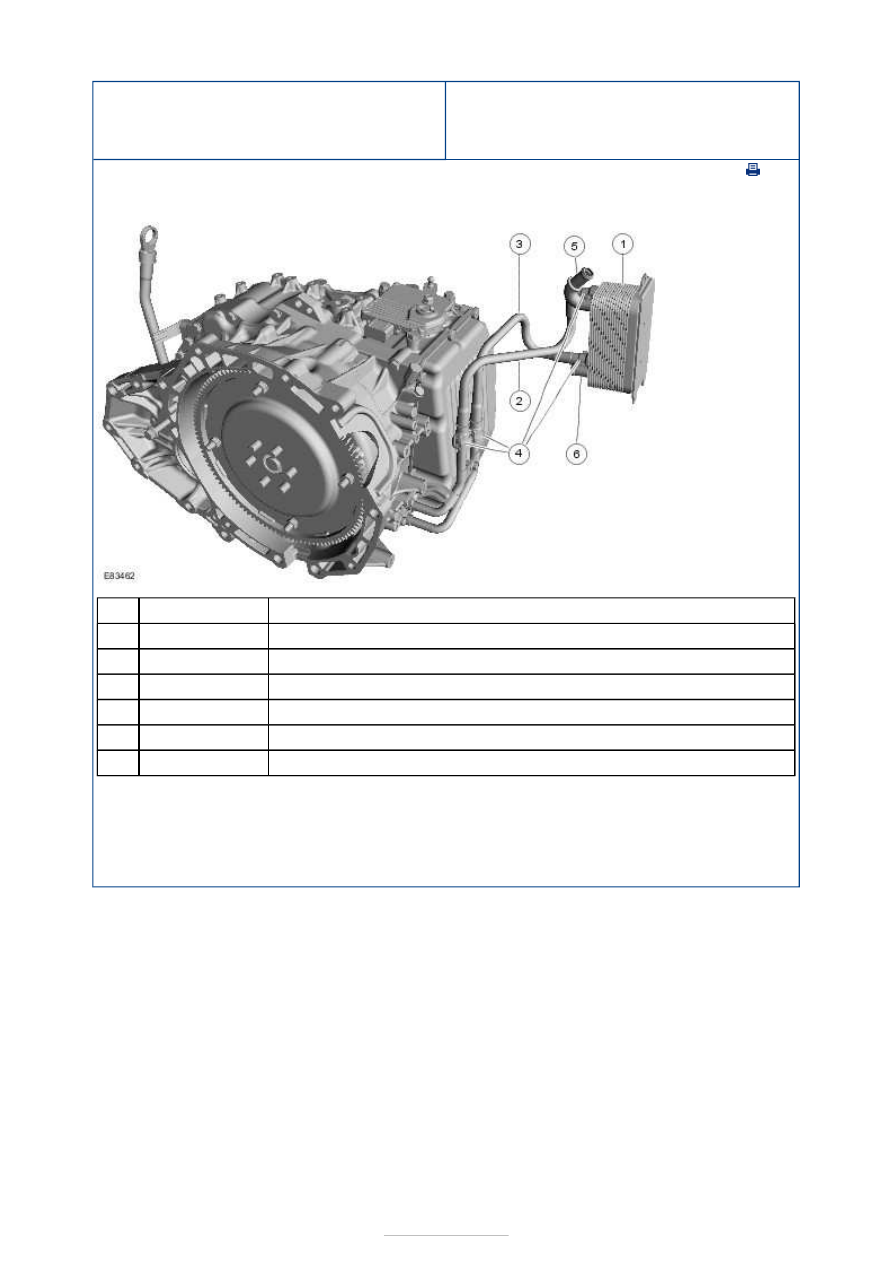

Description and Operation



Description

Transmission fluid cooler

Transmission fluid cooler supply

Transmission fluid cooler return

Quick-release coupling

Radiator supply

Radiator return

The transmission fluid cooler is positioned behind the radiator.

It is connected to the transmission by means of two hose lines with quick-release couplings.

It is connected to the radiator by means of two hose lines with hose clamps.

The quick-release couplings are colour-coded to prevent them from being mixed up.

Item

1

2

3

4

5

6



Part Number

-

-

-

-

-

-

Automatic Transmission/Transaxle
External Controls - Vehicles With: 6-Speed
Automatic Transaxle - AWF21 - External
Controls

S-MAX/Galaxy 2006.5 (02/2006-)



Print



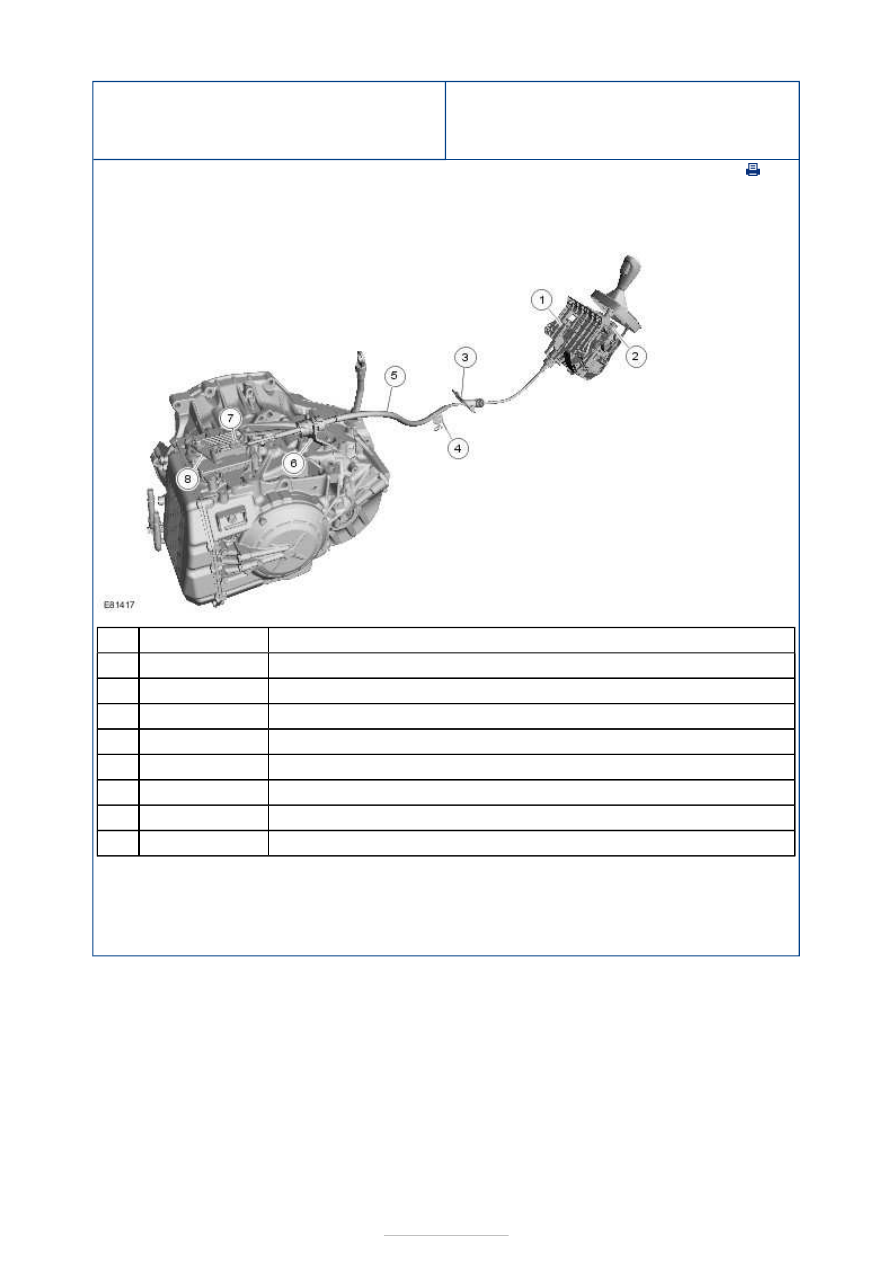

Description and Operation

Selector lever and selector lever cable



Description

Selector Lever

Emergency release lever

Selector lever cable guide

Fastening clip

Selector cable

Selector lever cable bracket

Adjusting mechanism for the selector lever cable

Shift valve shaft lever

The length of the selector cable can be adjusted on the transmission side.

The selector lever must be set to "D" when performing the adjustment.

The emergency release for the selector lever lock is located underneath the selector lever
gaiter.

Item

1

2

3

4

5

6

7

8



Part Number

-

-

-

-

-

-

-

-

Automatic Transmission/Transaxle External
Controls - Vehicles With: 6-Speed Automatic
Transaxle - AWF21 - Selector Lever Cable
Adjustment

S-MAX/Galaxy 2006.5 (02/2006



Print

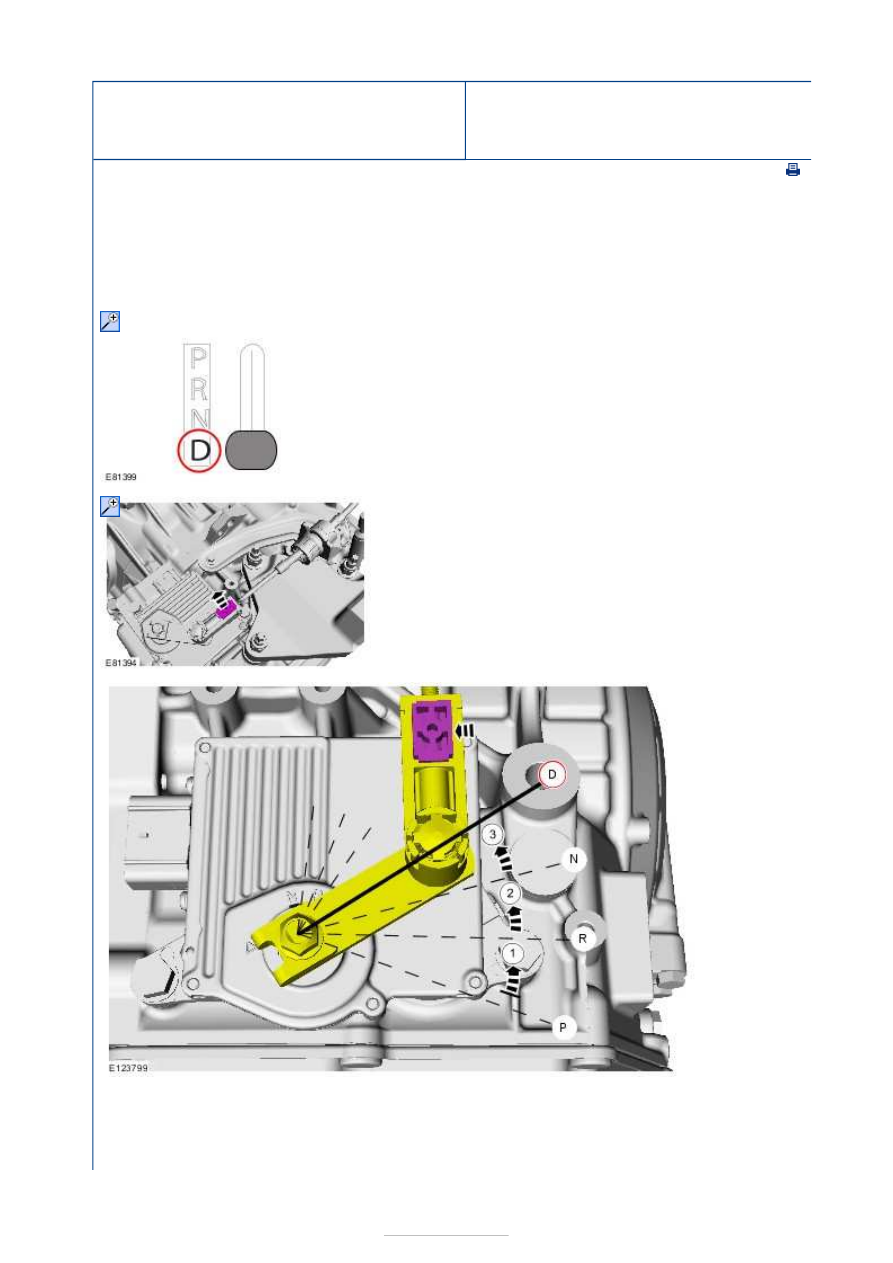

General Procedures

1. Refer to:

Air Cleaner

 (303-12A Intake Air Distribution

and Filtering - 2.0L Duratec-HE (107kW/145PS) -
MI4/2.0L Duratec-HE Flex Fuel (107kW/145PS) -
MI4/2.3L Duratec-HE (118kW/160PS) - MI4, Removal
and Installation).

2. Select position D.

3.

4. The

selector
lever and
the shift
mechanism
must be in
position D.

5. Refer to:

Air Cleaner

 (303-12A Intake Air Distribution

and Filtering - 2.0L Duratec-HE (107kW/145PS) -
MI4/2.0L Duratec-HE Flex Fuel (107kW/145PS) -
MI4/2.3L Duratec-HE (118kW/160PS) - MI4, Removal
