Ford Galaxy / Ford S-MAX. Manual - part 491

Automatic Transmission/Transaxle -
Vehicles With: 6-Speed Automatic
Transaxle - AWF21 - Transmission Fluid
Pan

S-MAX/Galaxy 2006.5 (02/2006-)



Print



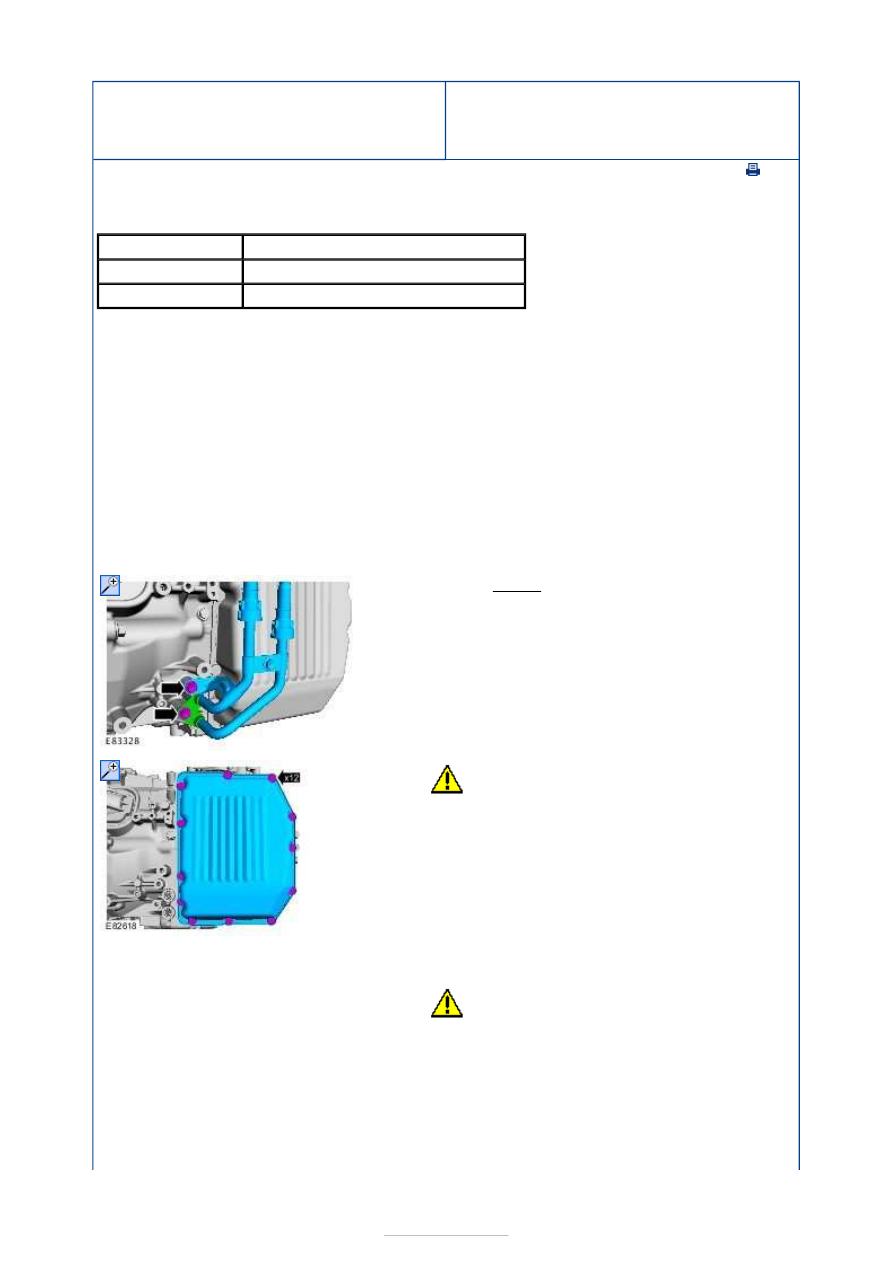

Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

Name

Specification

Silicone Sealant LB WSS-M4G320-A3 / 6G9N-M4G320-AA

Thread Locking MS WSK-M2G349-A7 / 2U7J-M2G349-AA

1. Refer to:

Air Cleaner

 (303-12E Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-TDCi
(103kW/140PS) - DW/2.0L Duratorq-TDCi
(118kW/160PS) - DW, Emission Requirements:
Stage IV/Stage V, Removal and Installation).

2. Refer to:

Transmission Fluid Drain and Refill



(307-01 Automatic Transmission/Transaxle -
Vehicles With: 6-Speed Automatic Transaxle -
AWF21, General Procedures).

3. Torque: 25 Nm

4.

CAUTION: Take extra care not to

damage the mating faces.

Slacken the oil pan with a plastic hammer, avoid
distorting the oil pan.

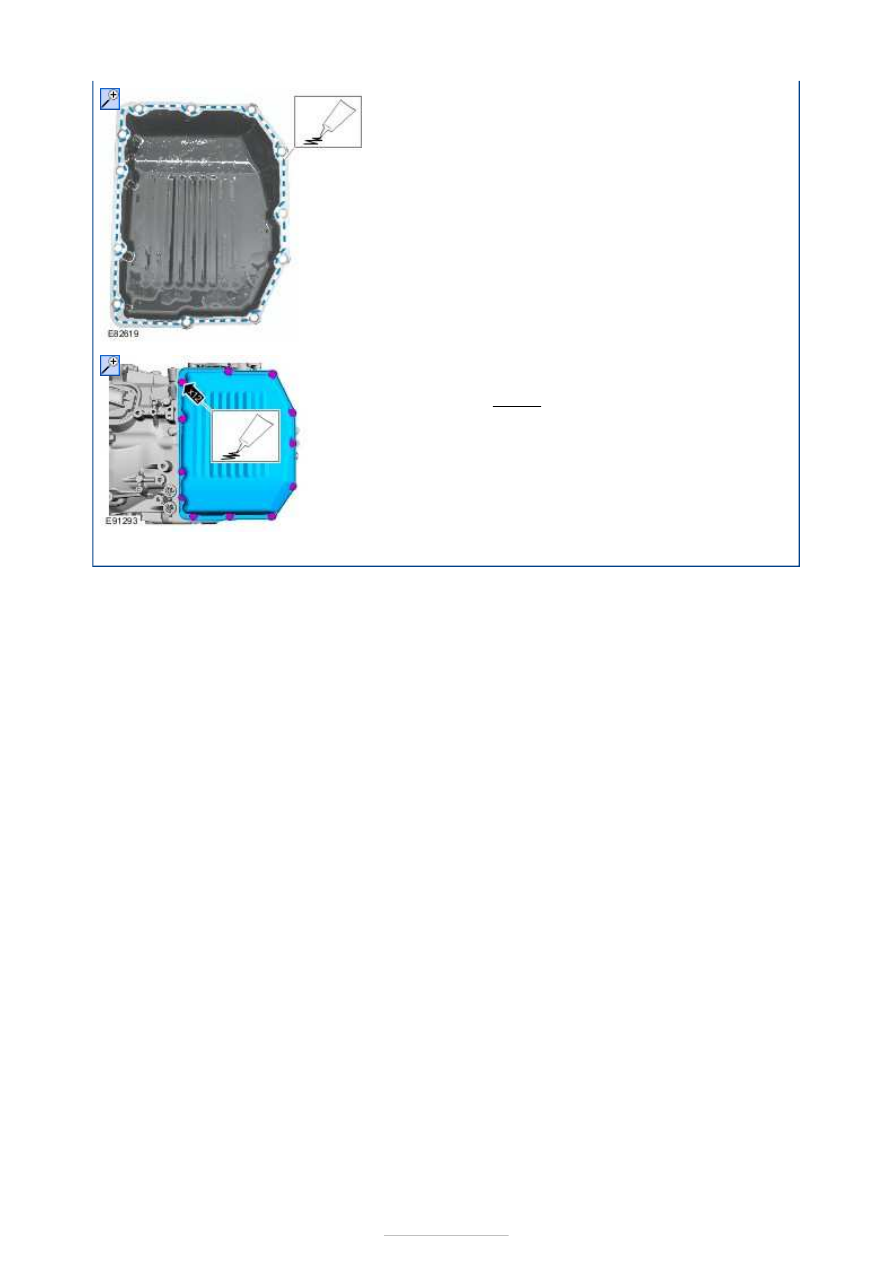

1.

CAUTION: Make sure that the mating

faces are clean and free of foreign material.

Apply sealant to the oil pan.

Material:

Silicone Sealant LB (WSS-M4G320-A3 /

6G9N-M4G320-AA)







2. Material:

Thread Locking MS (WSK-M2G349-A7 /

2U7J-M2G349-AA)



Torque:

13 Nm

3. To install reverse the removal procedure.





Automatic Transmission/Transaxle -
Vehicles With: 6-Speed Automatic
Transaxle - AWF21 - Transmission
Internal Wiring Harness

S-MAX/Galaxy 2006.5 (02/2006-)



Print



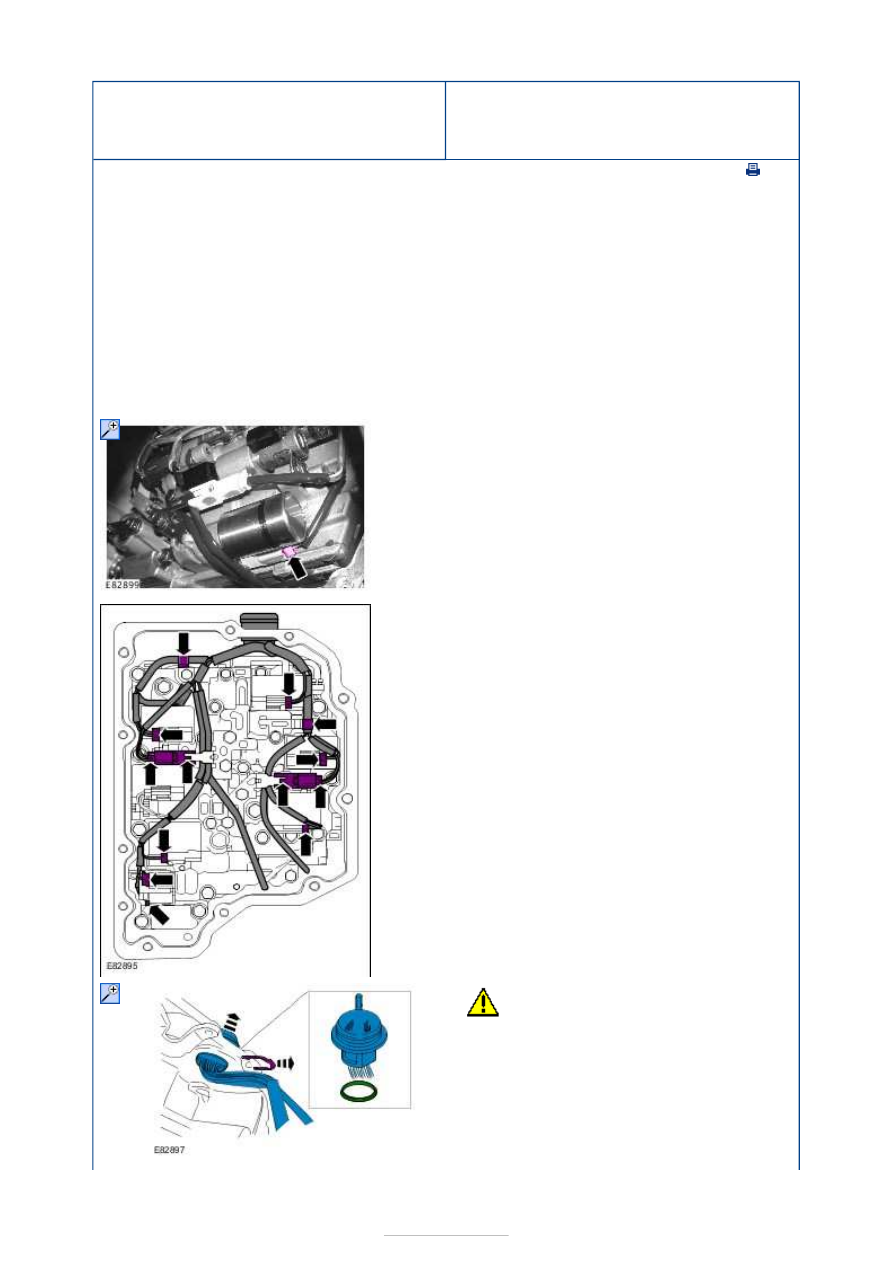

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Refer to:

Transmission Control Module (TCM)



(307-01 Automatic Transmission/Transaxle -
Vehicles With: 6-Speed Automatic Transaxle -
AWF21, Removal and Installation).

2. Refer to:

Transmission Fluid Pan

 (307-01

Automatic Transmission/Transaxle - Vehicles
With: 6-Speed Automatic Transaxle - AWF21,
Removal and Installation).

3.

4.

NOTE: Note the position of the electrical
connectors.

5.

CAUTION: Make sure that the wiring

harness does not catch.







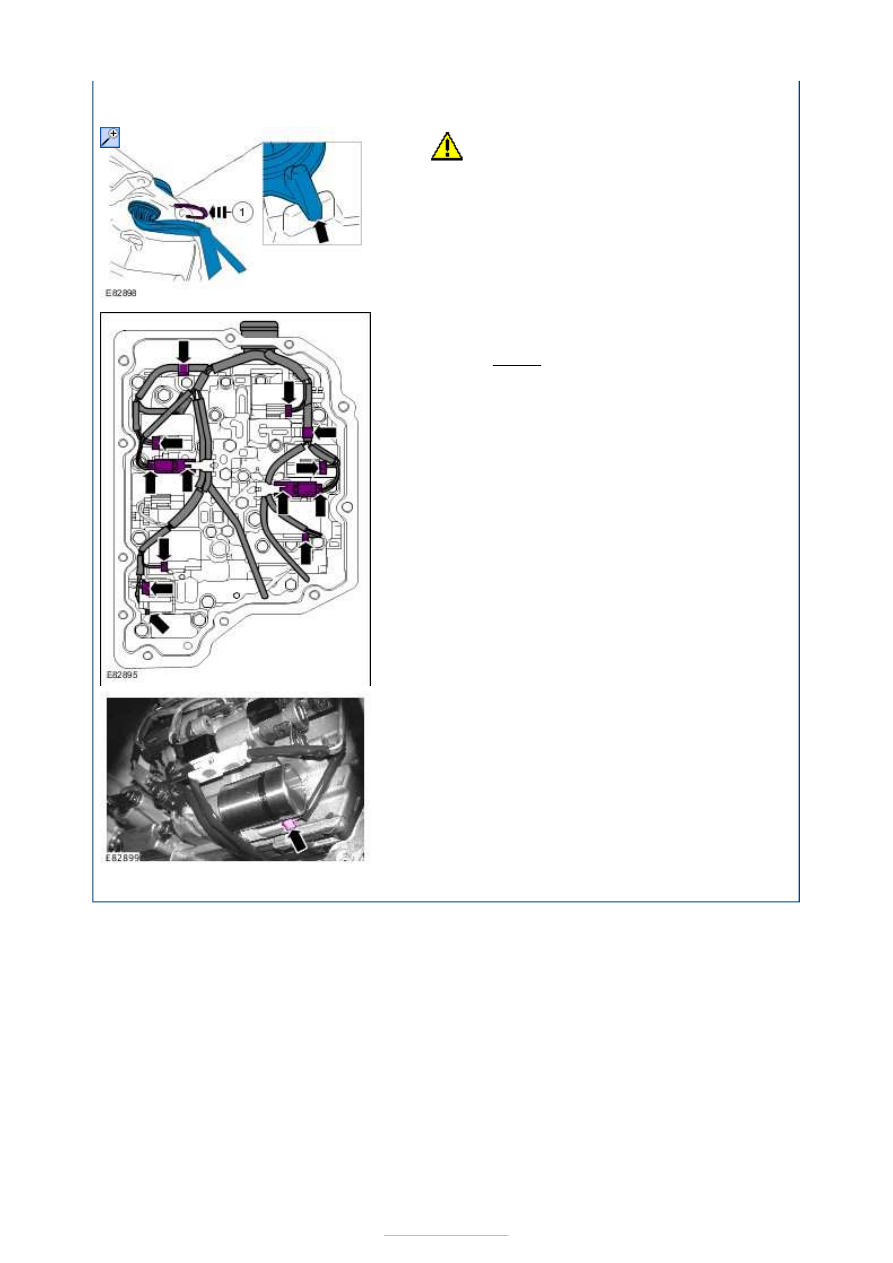

Installation

1.

CAUTION: The component must be

aligned with the installation markings.

1.

NOTE: Make sure that a new
component is installed.

2.

NOTE: Make sure that these components are
installed to the noted removal position.

Torque:

10 Nm

3.

4. To install reverse the removal procedure.
