Ford Galaxy / Ford S-MAX. Manual - part 489

Automatic Transmission/Transaxle -
Vehicles With: 6-Speed Automatic
Transaxle - AWF21 - Halfshaft Seal LH

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

Installation

303-293
Remover, Crankshaft Seal

307-599
Installer, Halfshaft Seal

1. Refer to:

Front Halfshaft LH

 (205-04 Front Drive

Halfshafts, Removal and Installation).

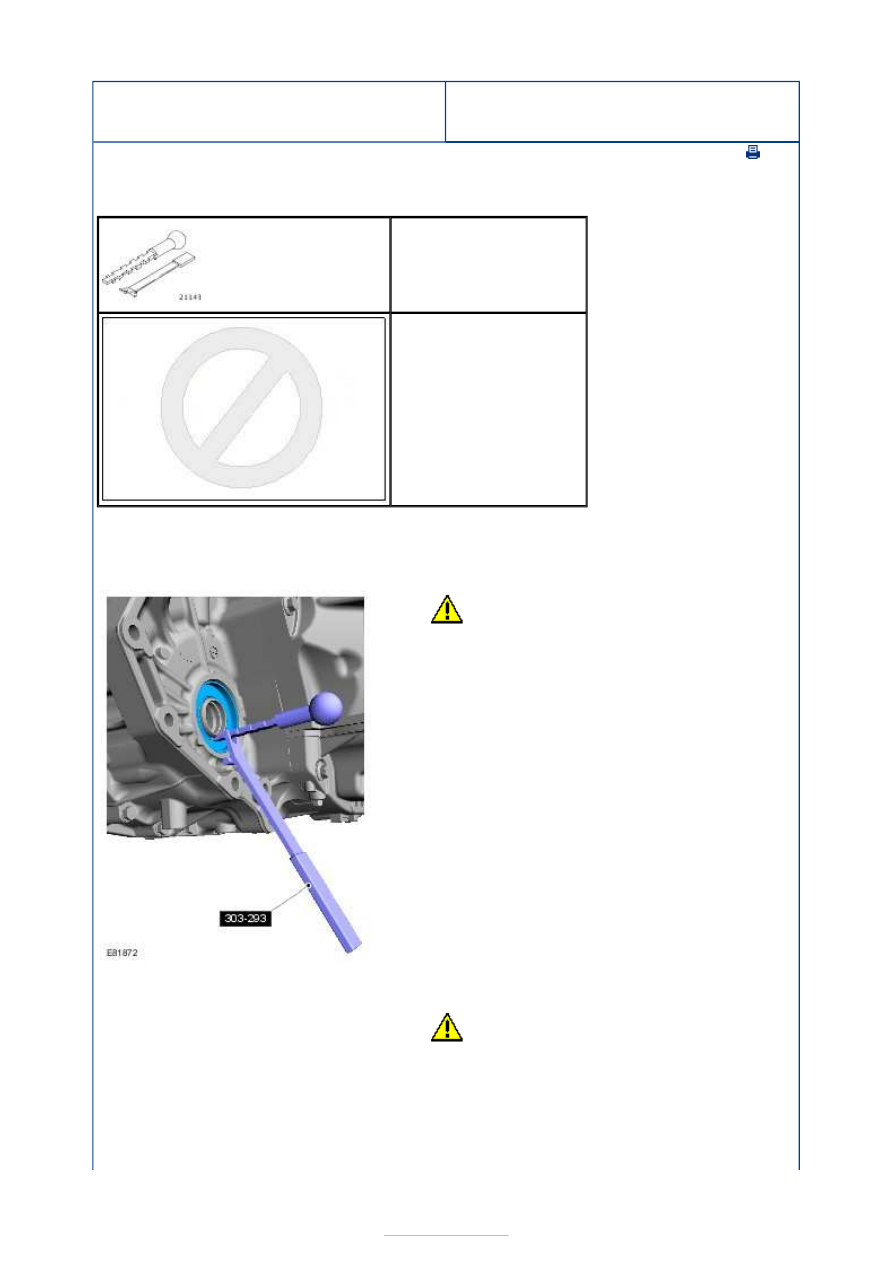

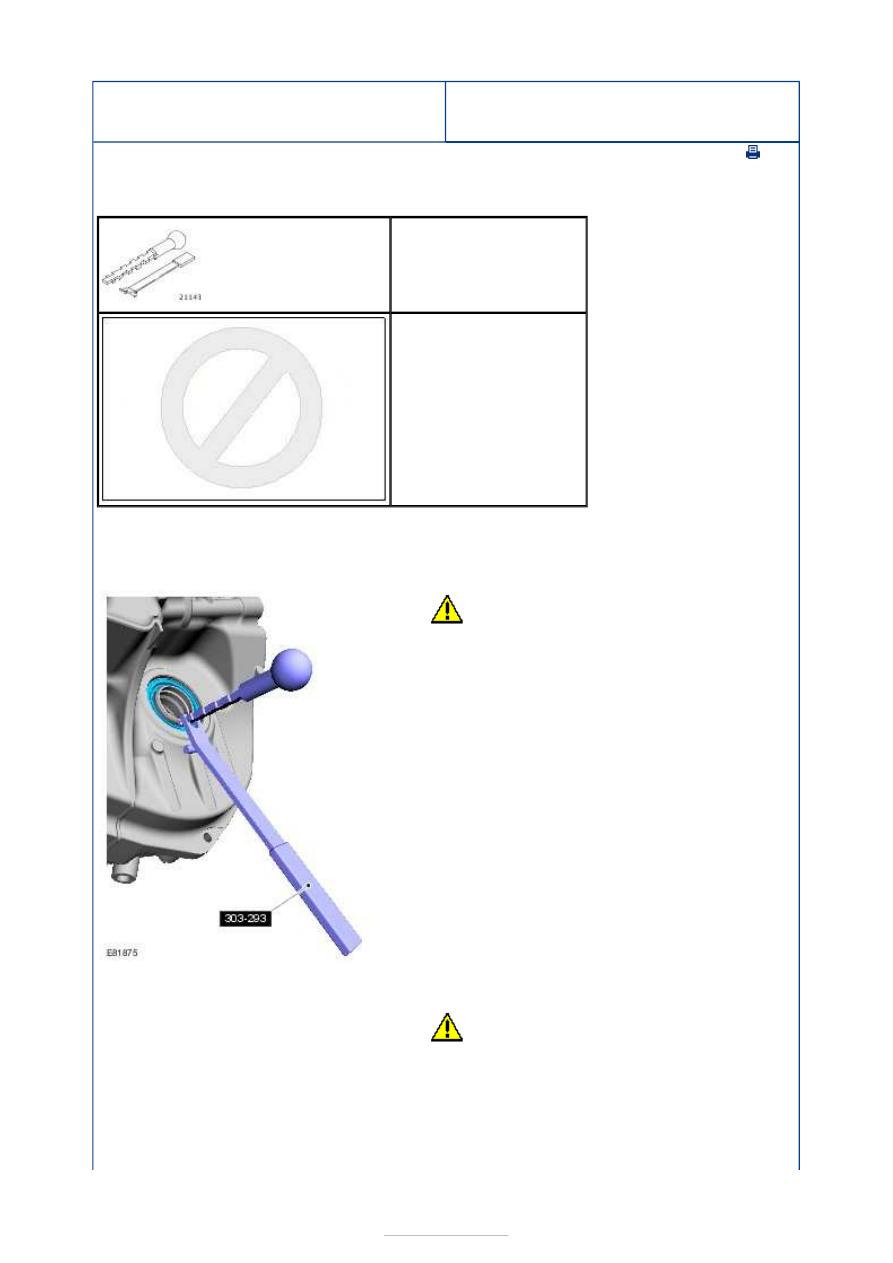

2.

CAUTION: Take extra care not to

damage the mating faces.

Special Tool(s):

303-293



1.

CAUTION: New crankshaft rear seal

carriers are supplied with an alignment
sleeve which must be removed after
installation.

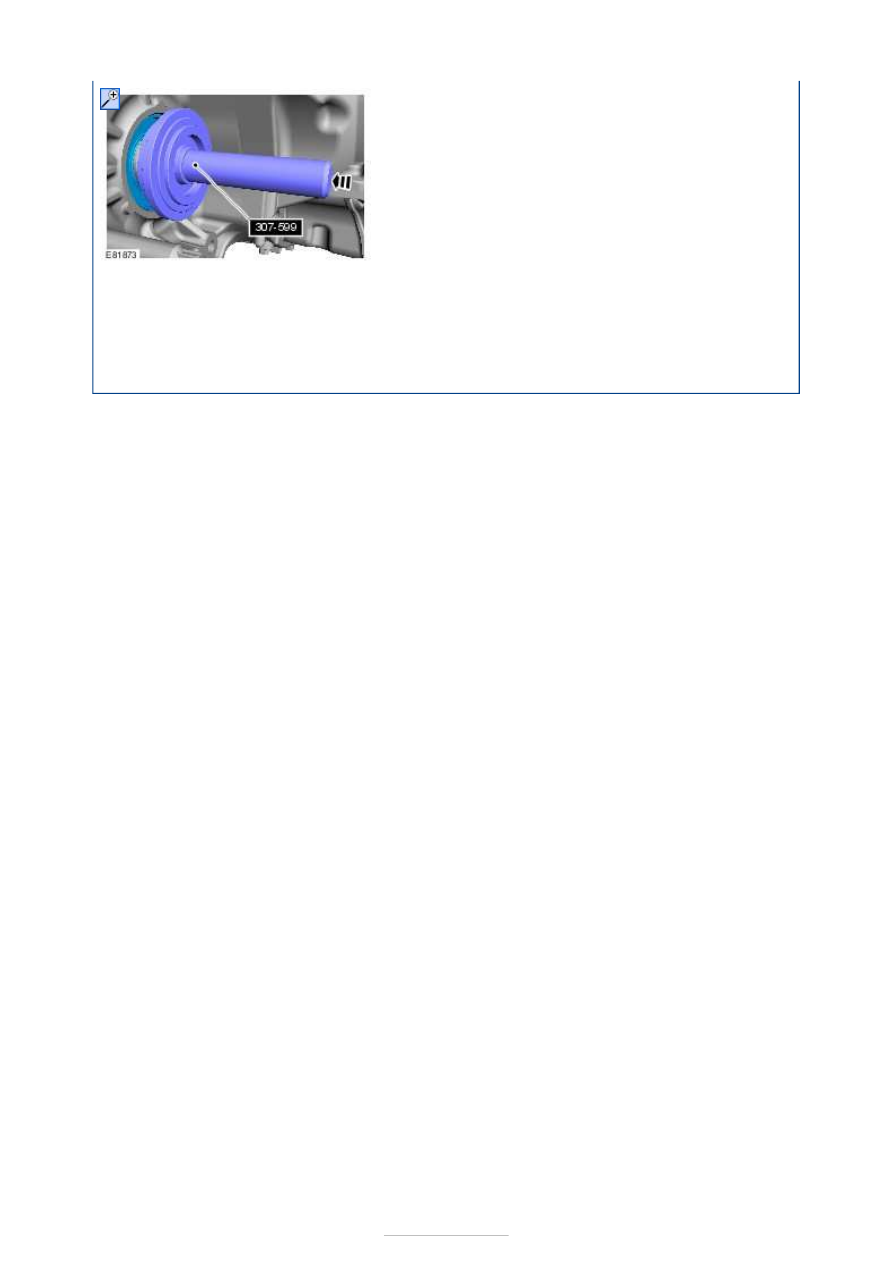

Special Tool(s):

307-599









2. Refer to:

Front Halfshaft LH

 (205-04 Front Drive

Halfshafts, Removal and Installation).

3. Refer to:

Transmission Fluid Level Check

 (307-01

Automatic Transmission/Transaxle - Vehicles
With: 6-Speed Automatic Transaxle - AWF21,
General Procedures).



Automatic Transmission/Transaxle -
Vehicles With: 6-Speed Automatic
Transaxle - AWF21 - Halfshaft Seal RH

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

Installation

303-293
Remover, Crankshaft Seal

307-599
Installer, Halfshaft Seal

1. Refer to:

Front Halfshaft RH

 (205-04 Front Drive

Halfshafts, Removal and Installation).

2.

CAUTION: Take extra care not to

damage the mating faces.

Special Tool(s):

303-293



1.

CAUTION: New crankshaft rear seal

carriers are supplied with an alignment
sleeve which must be removed after
installation.

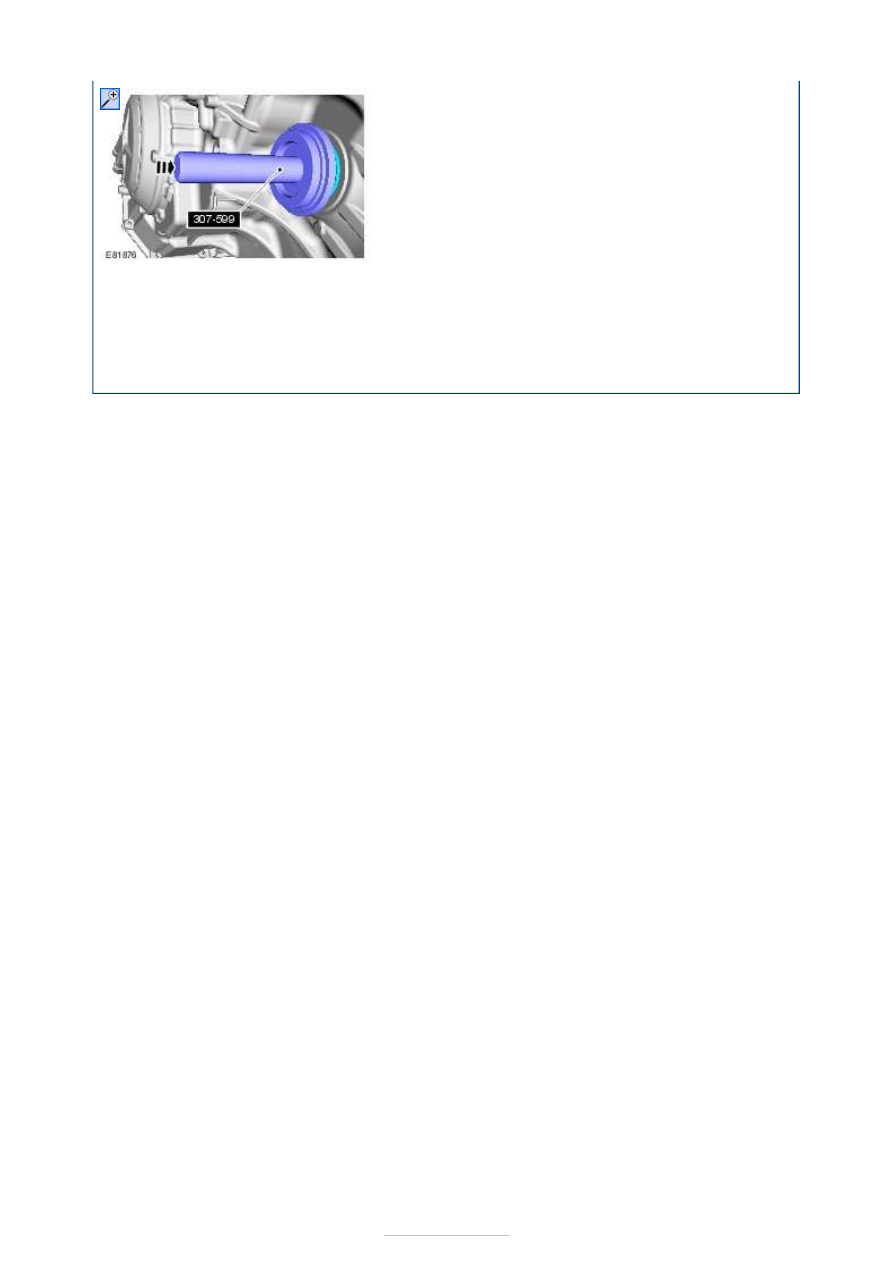

Special Tool(s):

307-599









2. Refer to:

Front Halfshaft RH

 (205-04 Front Drive

Halfshafts, Removal and Installation).

3. Refer to:

Transmission Fluid Level Check

 (307-01

Automatic Transmission/Transaxle - Vehicles
With: 6-Speed Automatic Transaxle - AWF21,
General Procedures).
