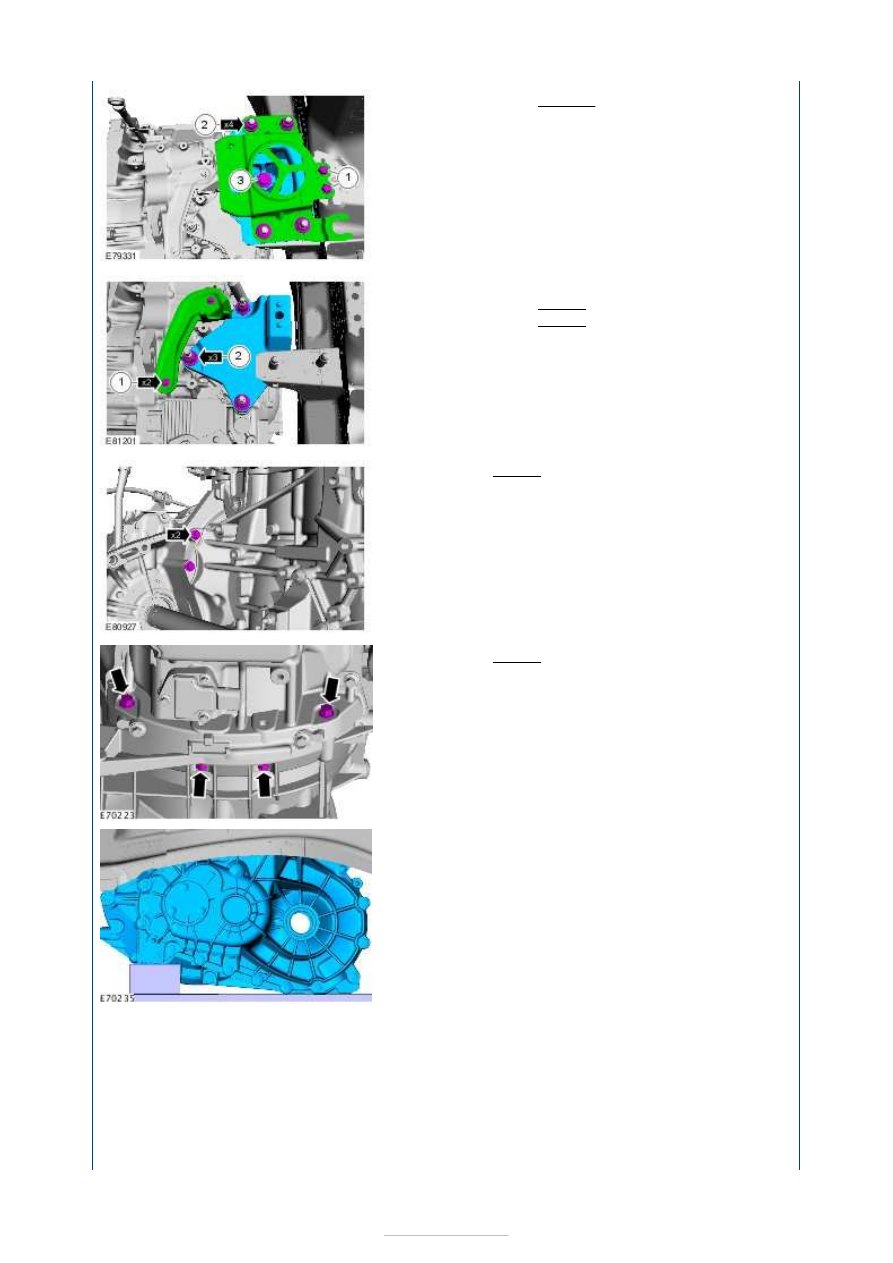

Installation

Torque:

133 Nm

14.

1. Torque: 10 Nm
2. Torque: 80 Nm

15. Torque: 48 Nm

16. Torque: 48 Nm

17. Support the transmission with a wooden block

and secure it to the transmission jack using a
retaining strap.

General Equipment:

Transmission jack



18. Support the transmission using the transmission

jack and remove.

General Equipment:

Transmission jack



1. To install reverse the removal procedure.











2. Adjust the selector cable.

Refer to:

Selector Lever Cable Adjustment

 (307-

05 Automatic Transmission/Transaxle External
Controls - Vehicles With: 6-Speed Automatic
Transaxle - AWF21, General Procedures).

3. Check the transmission fluid fill level.

Refer to:

Transmission Fluid Drain and Refill



(307-01 Automatic Transmission/Transaxle -
Vehicles With: 6-Speed Automatic Transaxle -
AWF21, General Procedures).

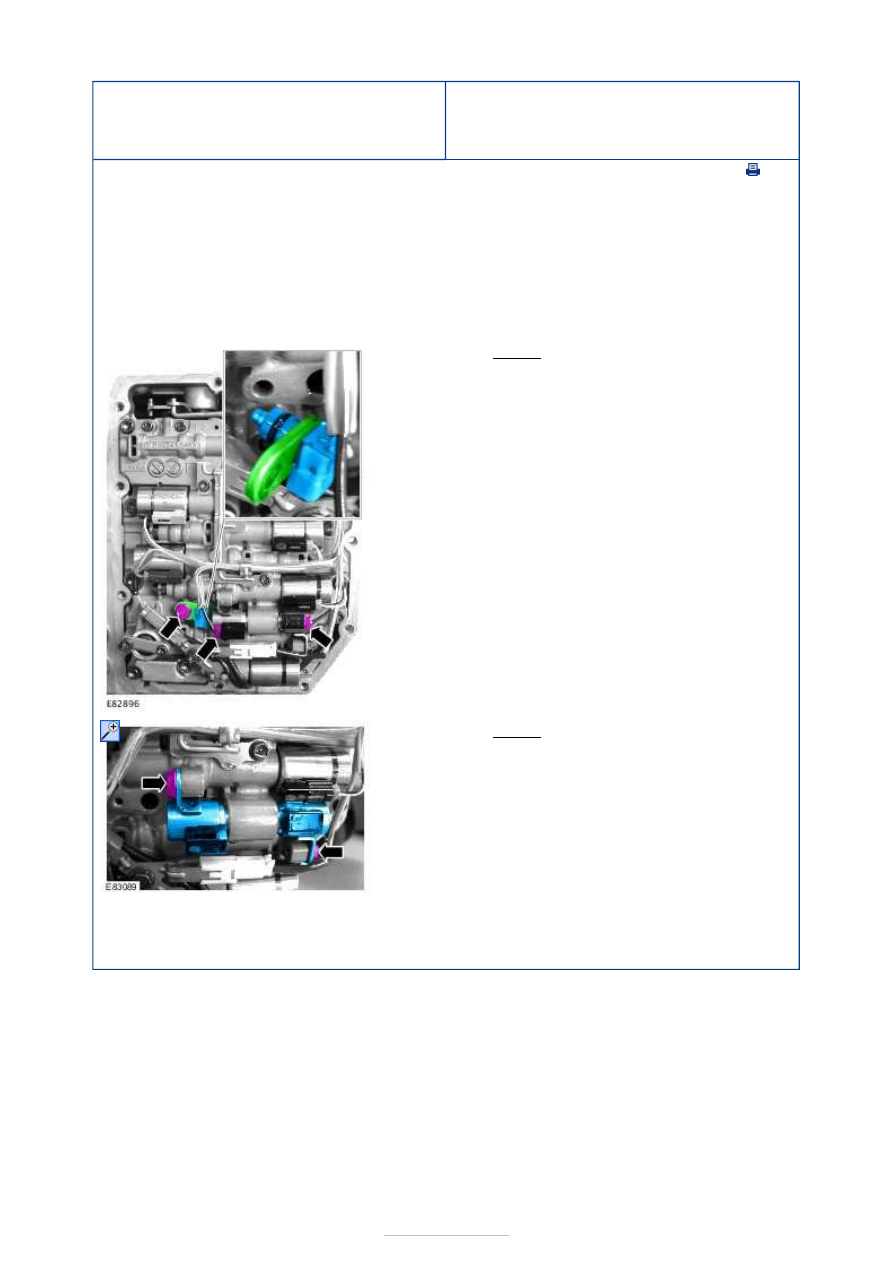

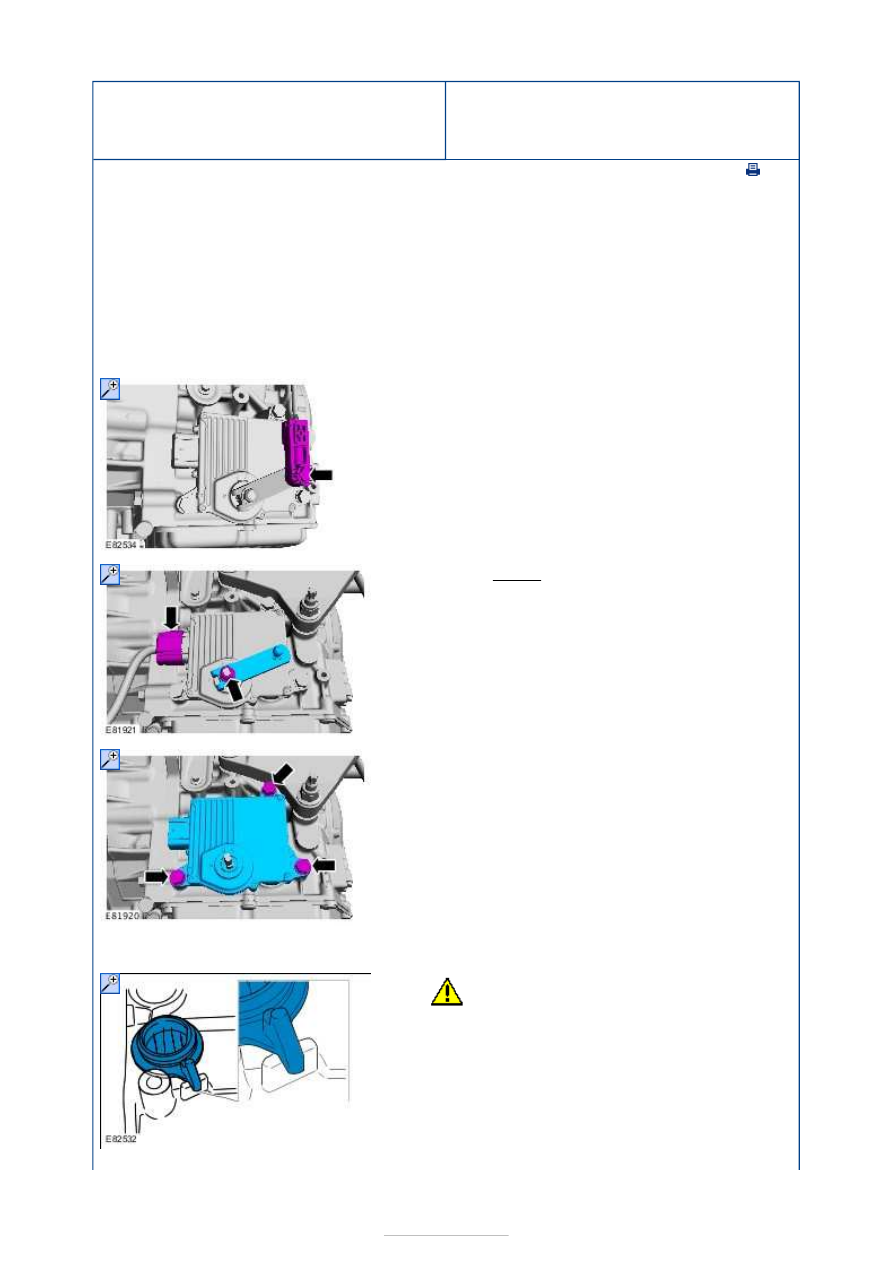

Automatic Transmission/Transaxle -
Vehicles With: 6-Speed Automatic
Transaxle - AWF21 - Transmission Control
Unit Solenoids

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Refer to:

Transmission Fluid Pan

 (307-01

Automatic Transmission/Transaxle - Vehicles
With: 6-Speed Automatic Transaxle - AWF21,
Removal and Installation).

2. Torque: 10 Nm

3. Torque: 10 Nm

1. To install reverse the removal procedure.





Automatic Transmission/Transaxle -
Vehicles With: 6-Speed Automatic
Transaxle - AWF21 - Transmission Control
Module (TCM)

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Refer to:

Air Cleaner

 (303-12A Intake Air

Distribution and Filtering - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and
Installation).

2.

NOTE: Before removing the TCM, make
certain that the selector lever is in the N
position.

3. Torque: 16 Nm

4.

1.

CAUTION: Make sure that the

component is clean, free of foreign material
and lubricant.
