Ford Galaxy / Ford S-MAX. Manual - part 485

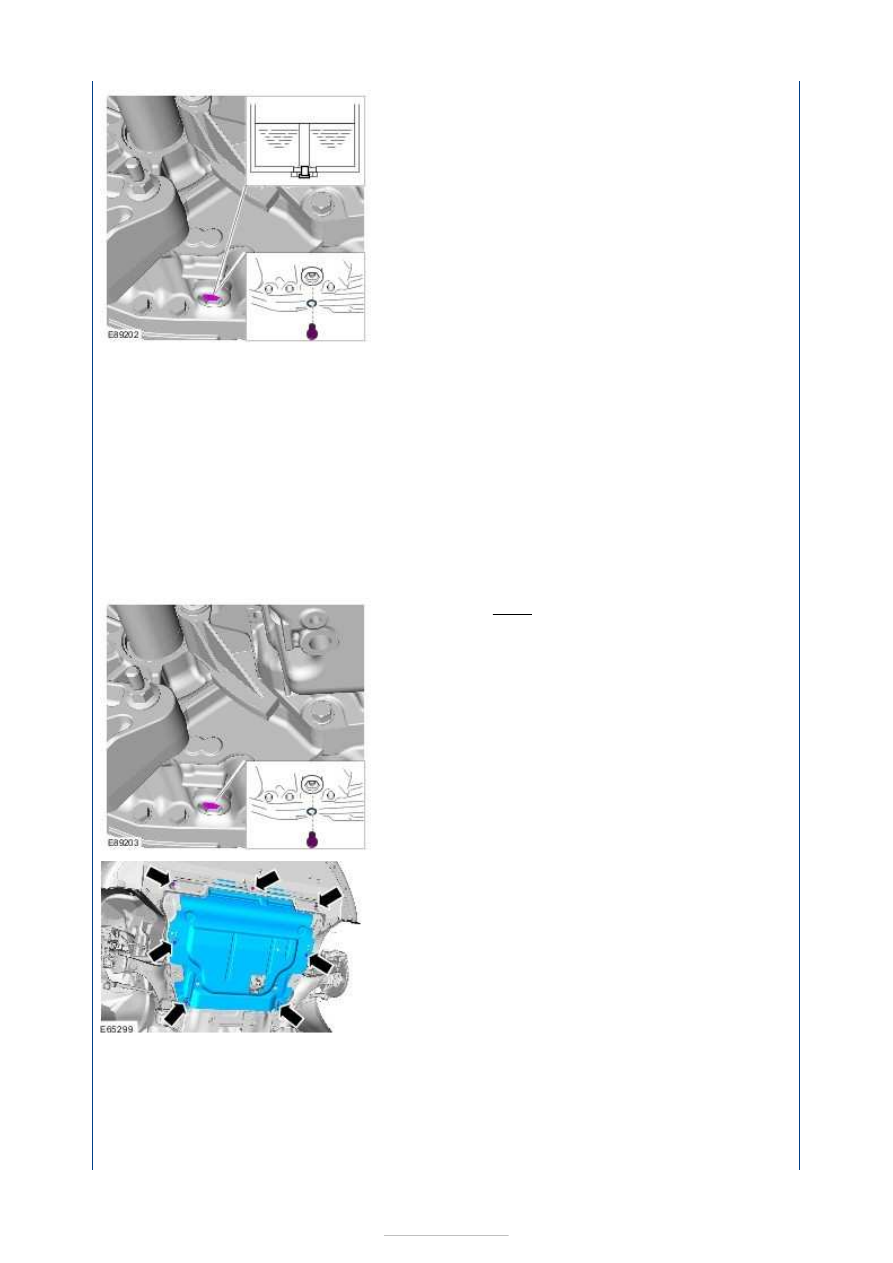

Vehicles with 2.3L engine

from the transmission and from the rising
tube.

10. When the gear oil test temperature of reaches 55

± 2 °C is reached, install the oil overflow plug if
the gear oil continues to escape (1 mm thick
stream of oil).

11. If no transmission fluid escapes, top up with

transmission fluid until it does escape.

Refer to:

Transmission Fluid Drain and Refill



(307-01 Automatic Transmission/Transaxle -
Vehicles With: 6-Speed Automatic Transaxle -
AWF21, General Procedures).
Material:

Automatic Transmission Oil E-AW

(WSS-M2C924-A / 4U7J-M2C924-AA)



12. Torque: 8 Nm

13.

14.







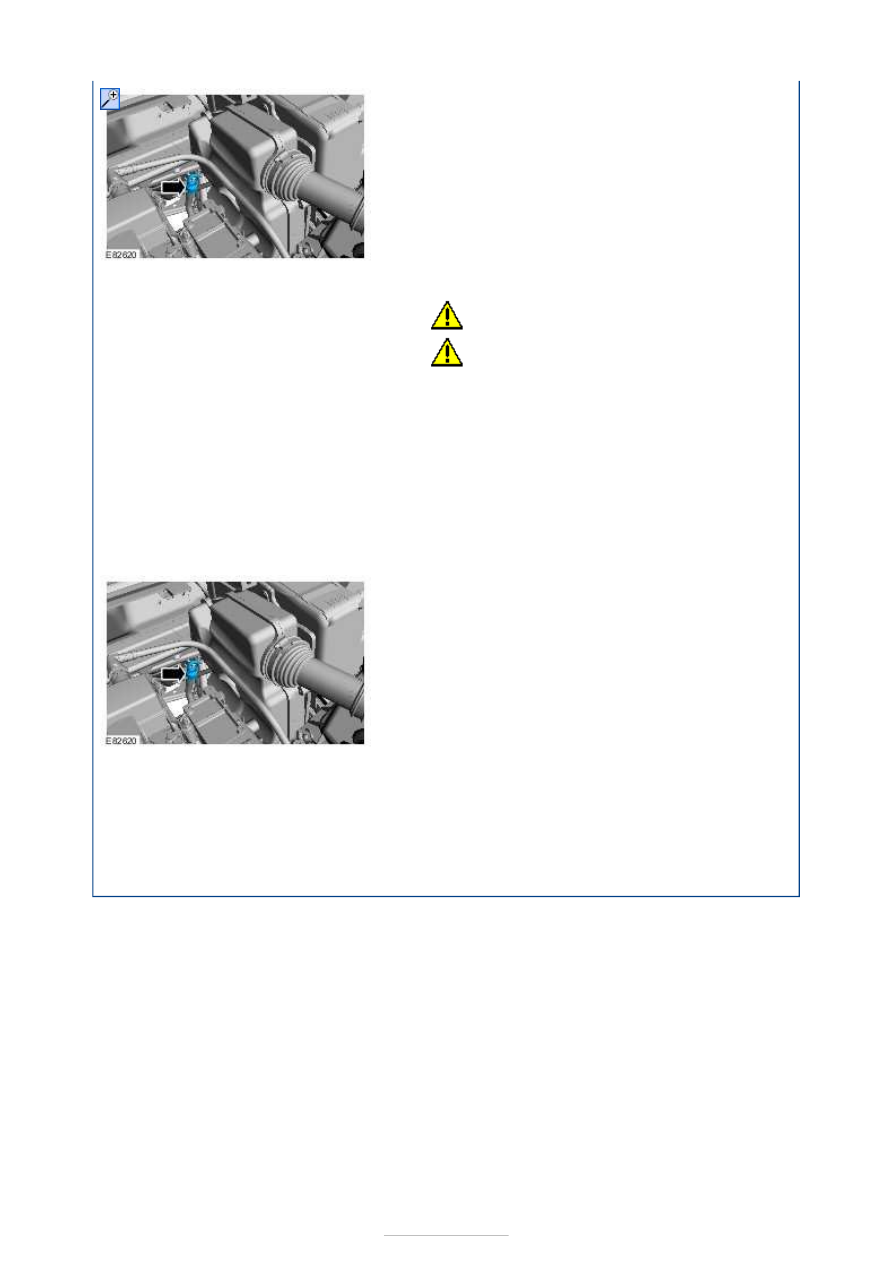

All vehicles

15.

CAUTIONS:

Use lint free cloth.

The service reminder indicator (SRI)

flashes if one of the service parameters has
not been programmed.

Adjust the oil level in the automatic transmission
if necessary.

Refer to:

Transmission Fluid Drain and Refill



(307-01 Automatic Transmission/Transaxle -
Vehicles With: 6-Speed Automatic Transaxle -
AWF21, General Procedures).
Material:

Automatic Transmission Oil E-AW

(WSS-M2C924-A / 4U7J-M2C924-AA)



16.

17. Stop the engine.

18. Disconnect the diagnostic tester.

General Equipment:

Ford diagnostic equipment







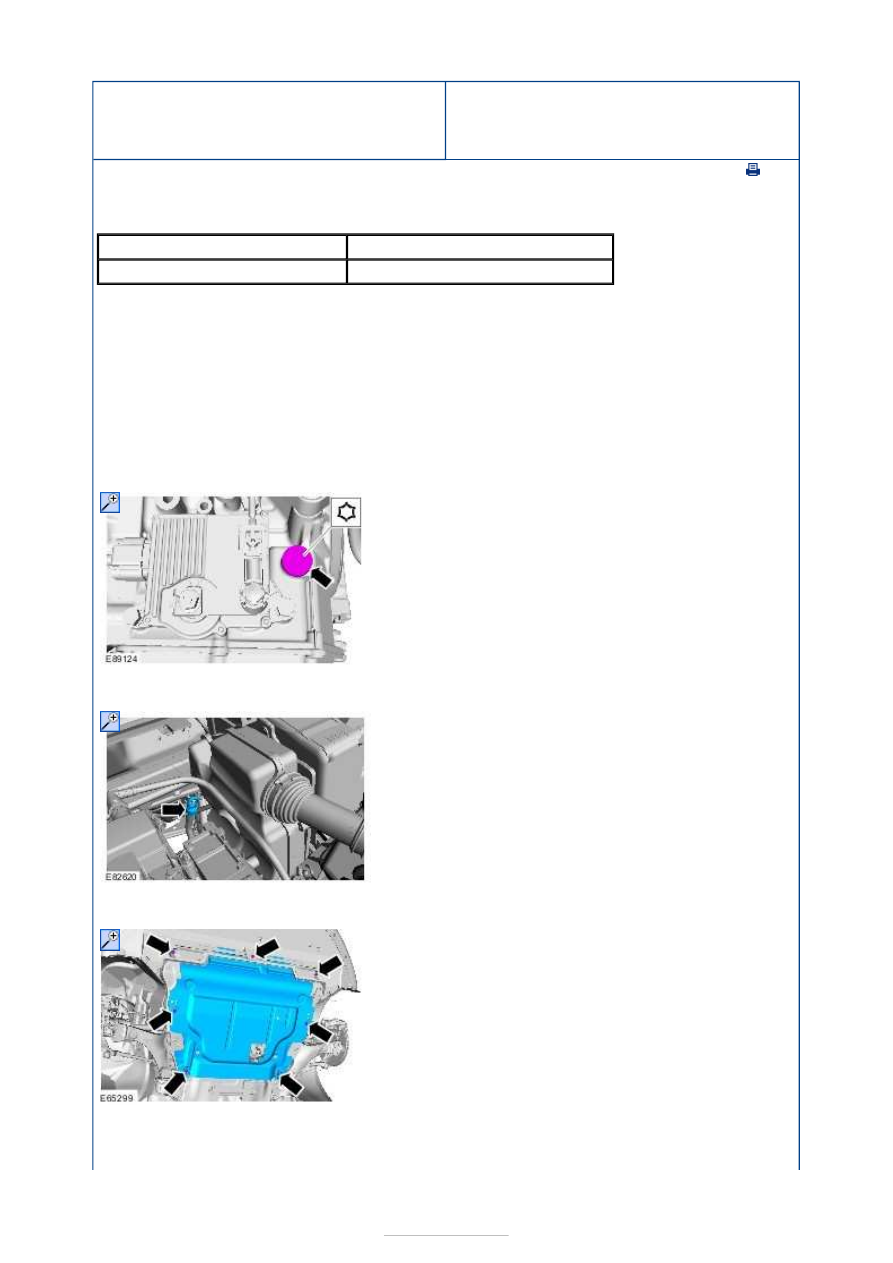

Automatic Transmission/Transaxle -
Vehicles With: 6-Speed Automatic
Transaxle - AWF21 - Transmission Fluid
Drain and Refill

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

Materials

Vehicles with diesel engine

Vehicles with 2.3L engine

All vehicles

Vehicles with diesel engine

Name

Specification

Automatic Transmission Oil E-AW WSS-M2C924-A / 4U7J-M2C924-AA

1. Refer to:

Health and Safety Precautions

 (100-00

General Information, Description and Operation).

2. Refer to:

Air Cleaner

 (303-12E Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-TDCi
(103kW/140PS) - DW/2.0L Duratorq-TDCi
(118kW/160PS) - DW, Emission Requirements:
Stage IV/Stage V, Removal and Installation).

3.

4.

5.







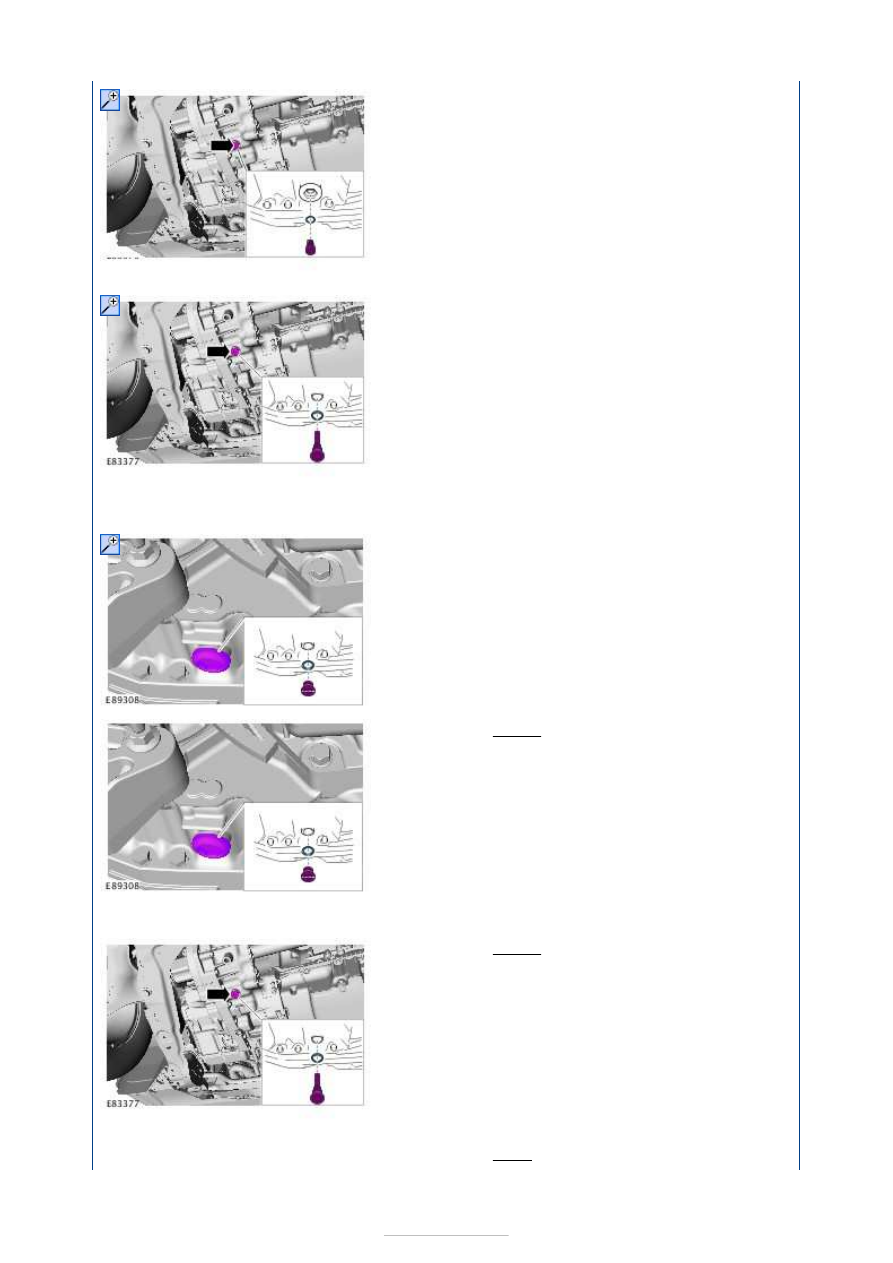

Vehicles with 2.3L engine

Vehicles with diesel engine

6. Collect the automatic transmission fluid (ATF) in

a suitable container.

7. Drain off automatic transmission fluid.

8. Drain off automatic transmission fluid.

9. Torque: 47 Nm

10. Torque: 47 Nm

11. Torque: 8 Nm
