12. Fill the transaxle with automatic transmission

fluid.

Refer to:

Specifications

 (307-01 Automatic

Transmission/Transaxle - Vehicles With: 6-Speed
Automatic Transaxle - AWF21, Specifications).

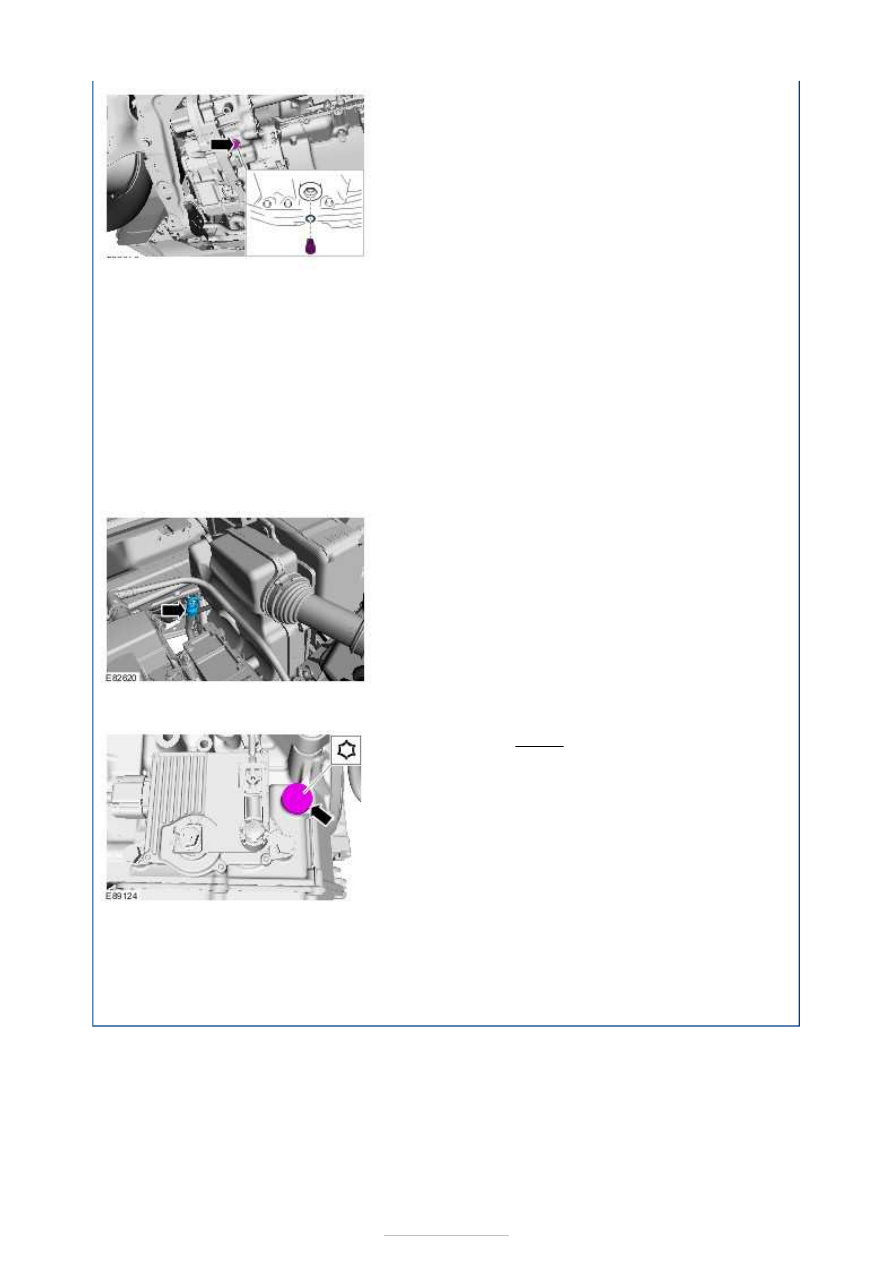

Material:

Automatic Transmission Oil E-AW

(WSS-M2C924-A / 4U7J-M2C924-AA)



13.

14. Torque: 40 Nm

15. Refer to:

Transmission Fluid Level Check

 (307-01

Automatic Transmission/Transaxle - Vehicles
With: 6-Speed Automatic Transaxle - AWF21,
General Procedures).







Automatic Transmission/Transaxle -
Vehicles With: 6-Speed Automatic
Transaxle - AWF21 - Transmission—2.3L
Duratec-HE (118kW/160PS) - MI4

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

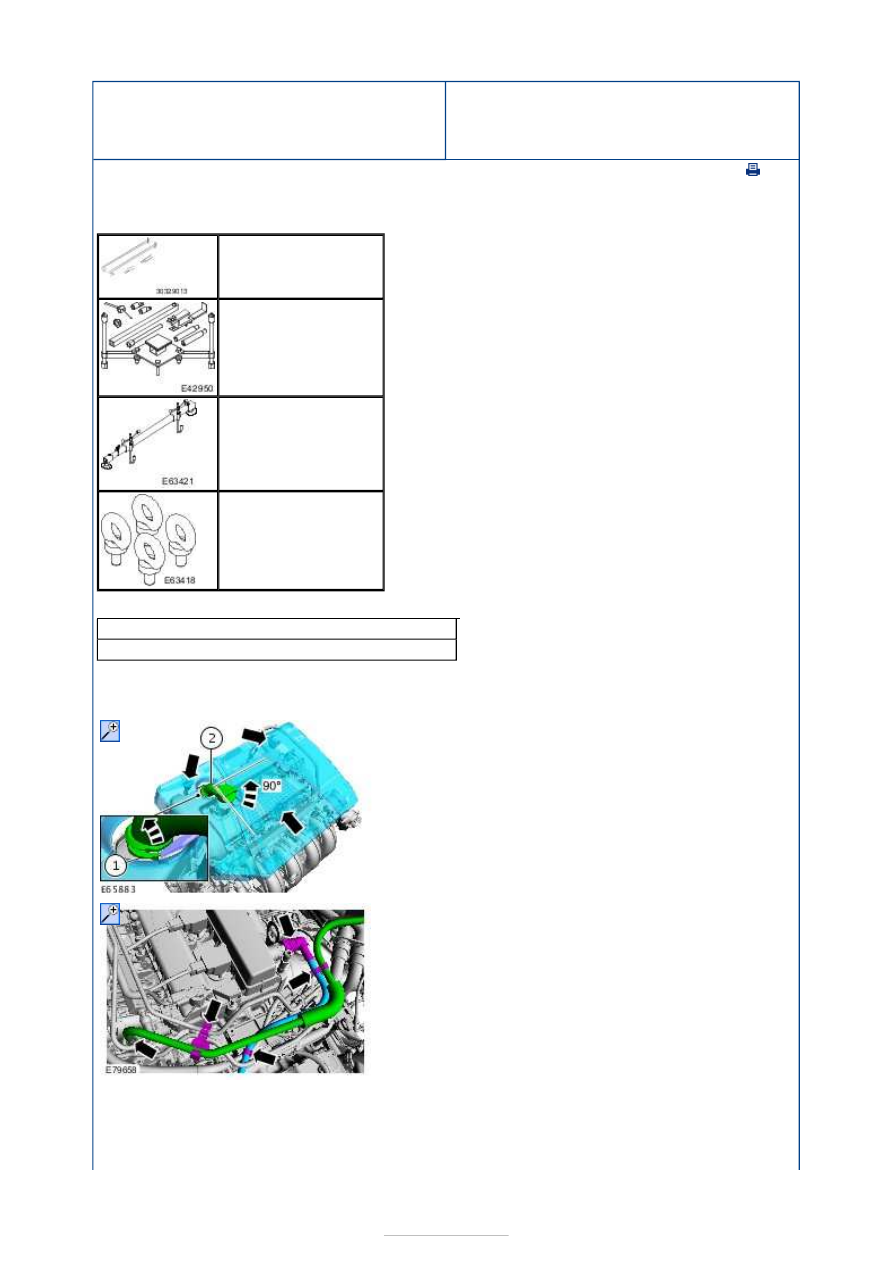

Special Tool(s)

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

303-290-13
Adapter for 303-290A

303-290A-15
Adapter für 303-290A

303-290B
Support Bar, Engine

303-290B-16
Adapter for 303-290B

Schlitzschraubendreher
Transmission jack

1. General Equipment:

Schlitzschraubendreher



2.

3. Remove the following items:

1. Air cleaner

Refer to:

Air Cleaner

 (303-12A Intake Air













Distribution and Filtering - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE
Flex Fuel (107kW/145PS) - MI4/2.3L
Duratec-HE (118kW/160PS) - MI4,
Removal and Installation).

2. Battery console

Refer to:

Battery

 (414-01 Battery,

Mounting and Cables, Removal and
Installation).

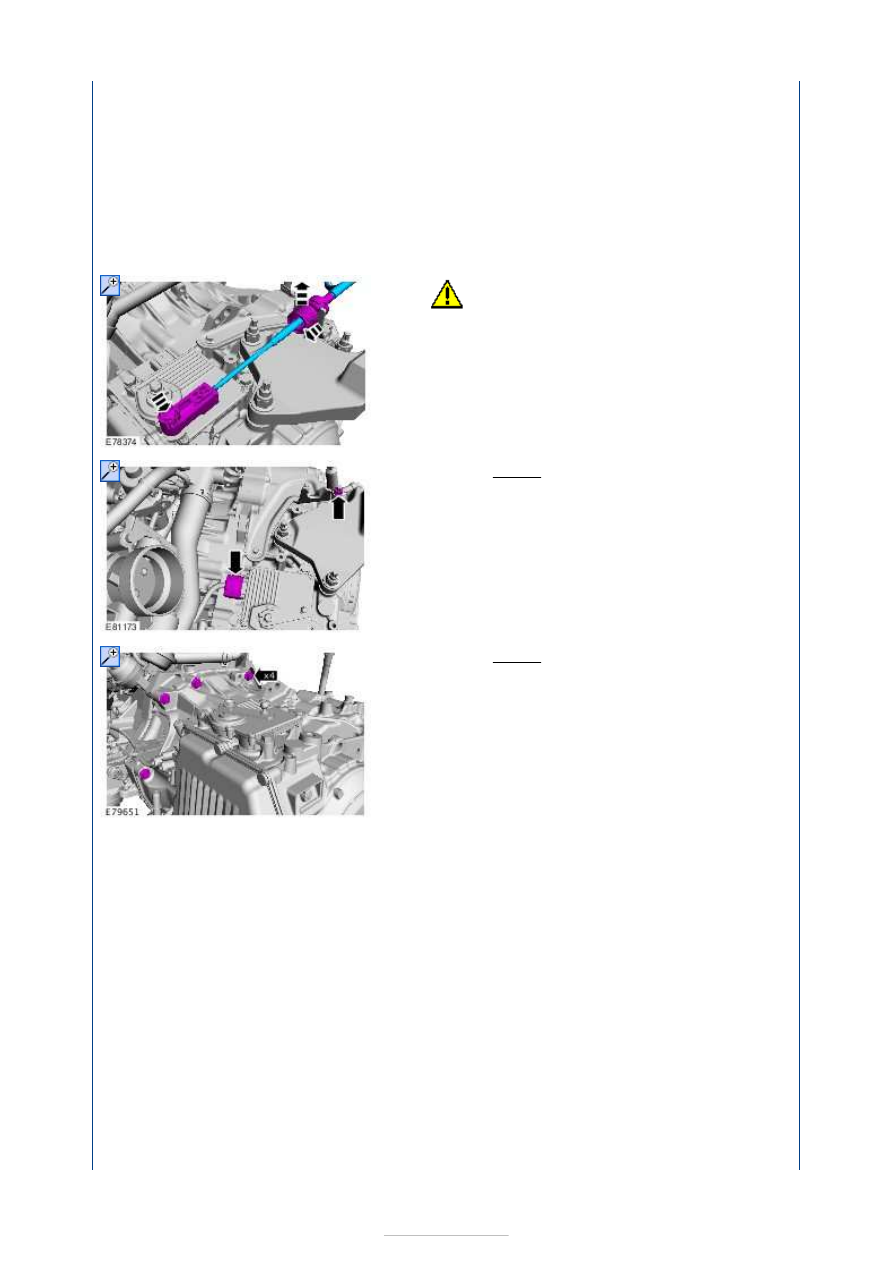

4.

CAUTION: The gearshift cables must not

be kinked or twisted.

5. Torque: 15 Nm

6. Torque: 48 Nm

7. Remove the following items:

1. Subframe

Refer to:

Front Subframe

 (502-00 Uni-

Body, Subframe and Mounting System,
Removal and Installation).

2. Drive shafts

Refer to:

Front Halfshaft LH

 (205-04 Front

Drive Halfshafts, Removal and
Installation).
Refer to:

Front Halfshaft RH

 (205-04 Front

Drive Halfshafts, Removal and
Installation).

3. Starter motor

Refer to:

Starter Motor

 (303-06A Starting

System - 2.0L Duratec-HE (107kW/145PS)







- MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and
Installation).

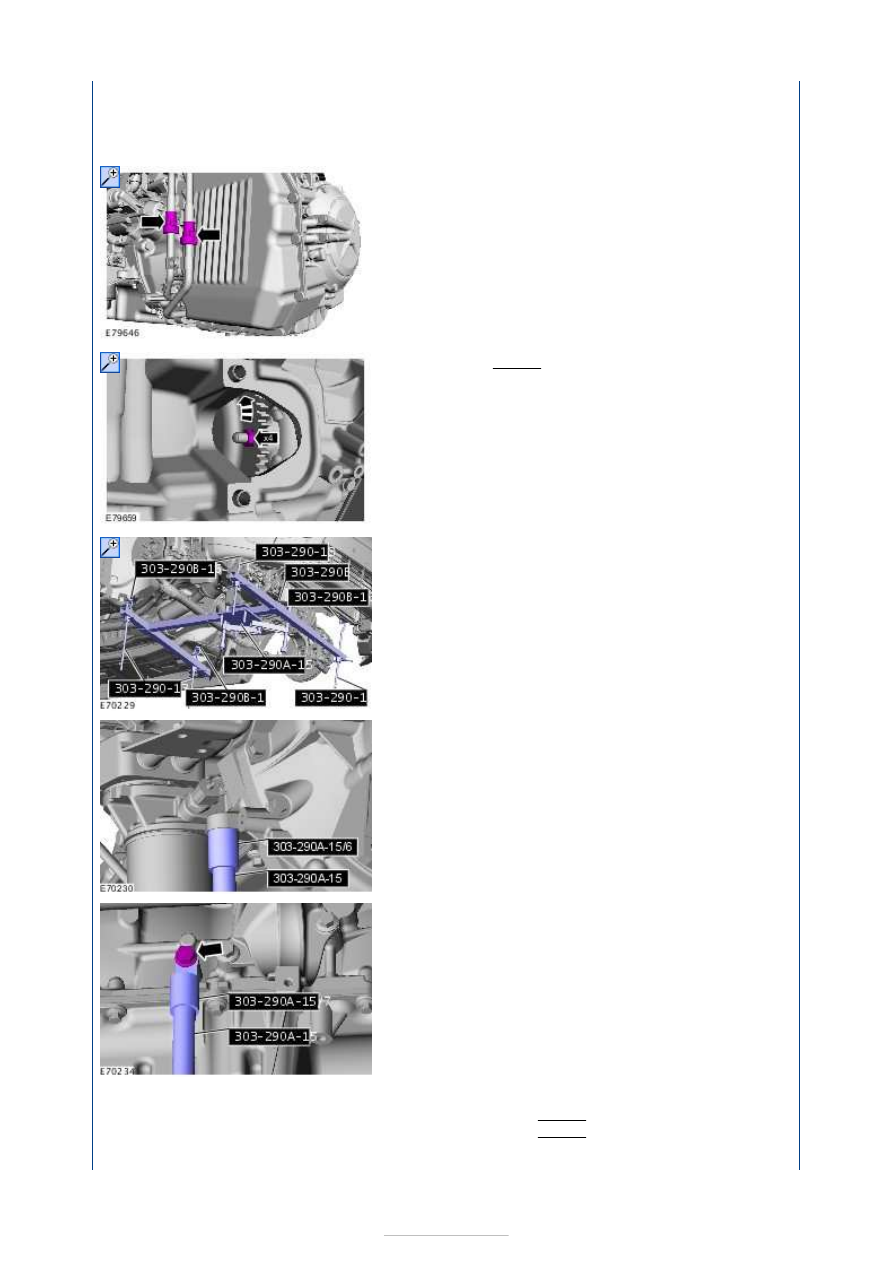

8.

9. Torque: 36 Nm

10. Special Tool(s):

303-290B

,

303-290-13

,

303-

290A-15

,

303-290B-16



11. Special Tool(s):

303-290A-15



12. Special Tool(s):

303-290A-15



13.

1. Torque: 25 Nm
2. Torque: 80 Nm
3. Discard the bolt.
