and Installation).

Automatic Transmission/Transaxle
External Controls - Vehicles With: 6-Speed
Automatic Transaxle - AWF21 - Selector
Lever Cable

S-MAX/Galaxy 2006.5 (02/2006-)



Print



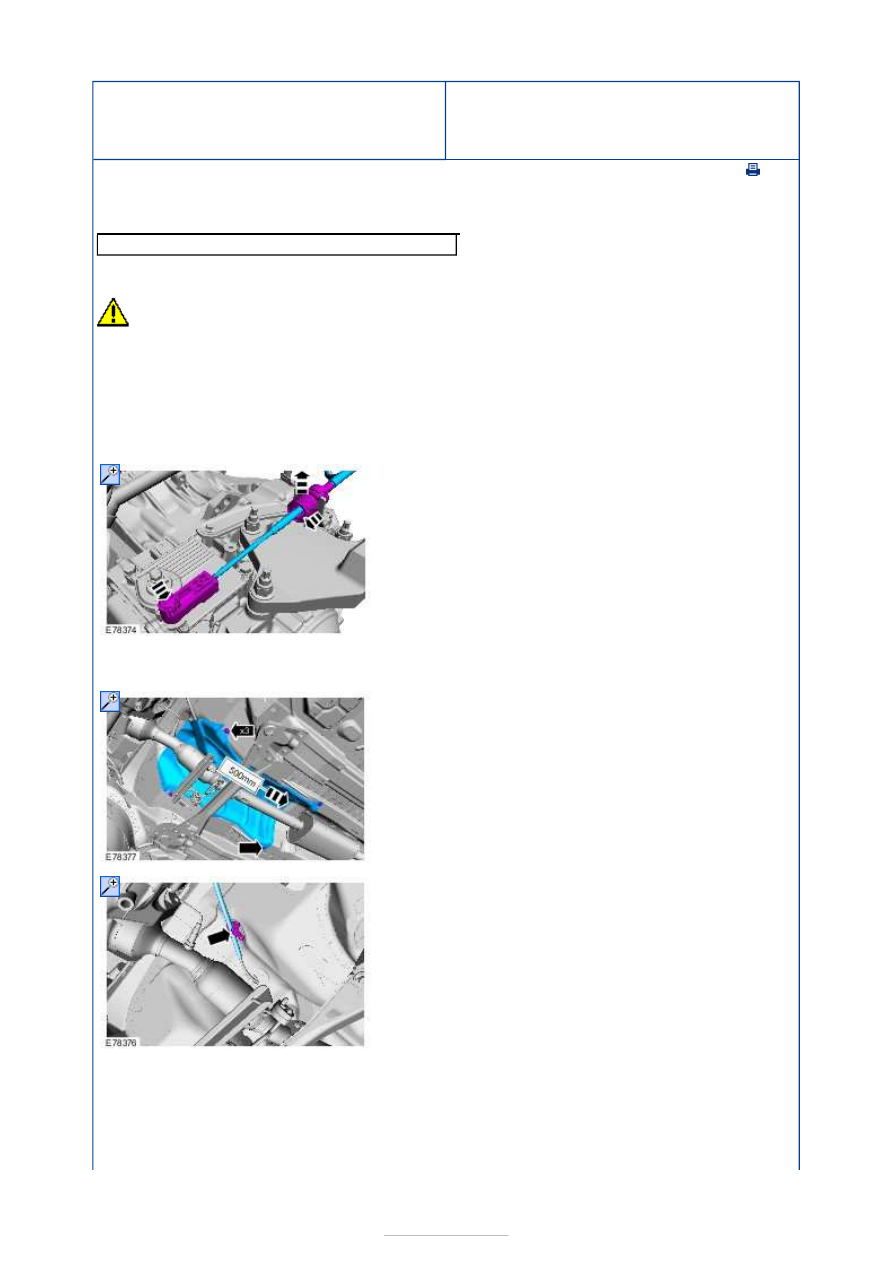

Removal and Installation

General Equipment

Removal

CAUTION: The gearshift cables must not be kinked or twisted.

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with electronic parking brake (EPB)

Knife

1. Refer to:

Air Cleaner

 (303-12A Intake Air

Distribution and Filtering - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and
Installation).

2.

3. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

4.

5.

6. Lower Vehicle

7. Refer to:

Floor Console - Vehicles With:

Electronic Parking Brake (EPB), VIN Plate Body







Vehicles with manual parking brake

All vehicles

Style Code: M

 (501-12 Instrument Panel and

Console, Removal and Installation).
Refer to:

Floor Console - Vehicles With:

Electronic Parking Brake (EPB), VIN Plate Body
Style Code: S

 (501-12 Instrument Panel and

Console, Removal and Installation).

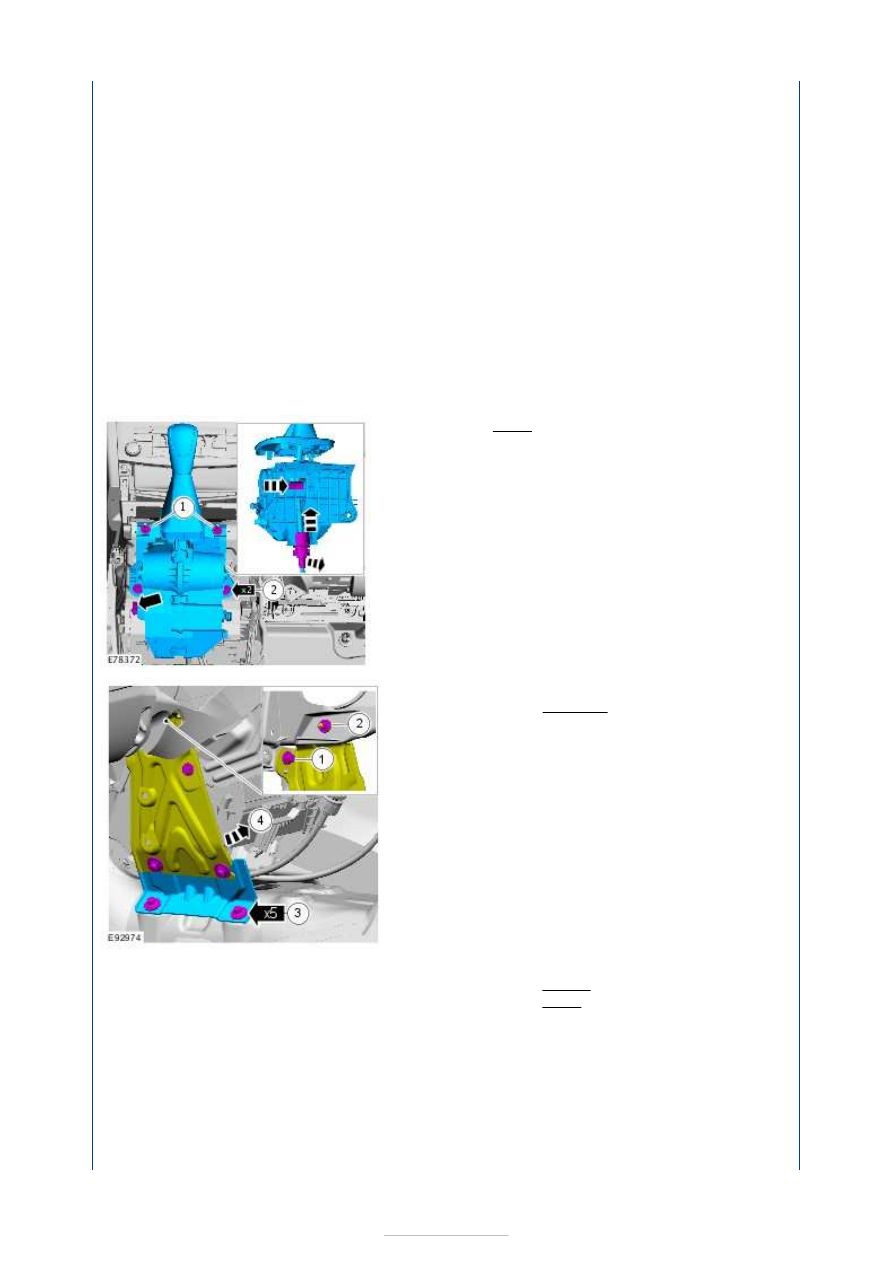

8. Refer to:

Floor Console Upper Section - Vehicles

With: Center Armrest/Manually Adjusted Parking
Brake

 (501-12 Instrument Panel and Console,

Removal and Installation).
Refer to:

Floor Console Upper Section - Vehicles

With: Manually Adjusted Parking Brake, Vehicles
Without: Center Armrest

 (501-12 Instrument

Panel and Console, Removal and Installation).

9. Torque: 9 Nm

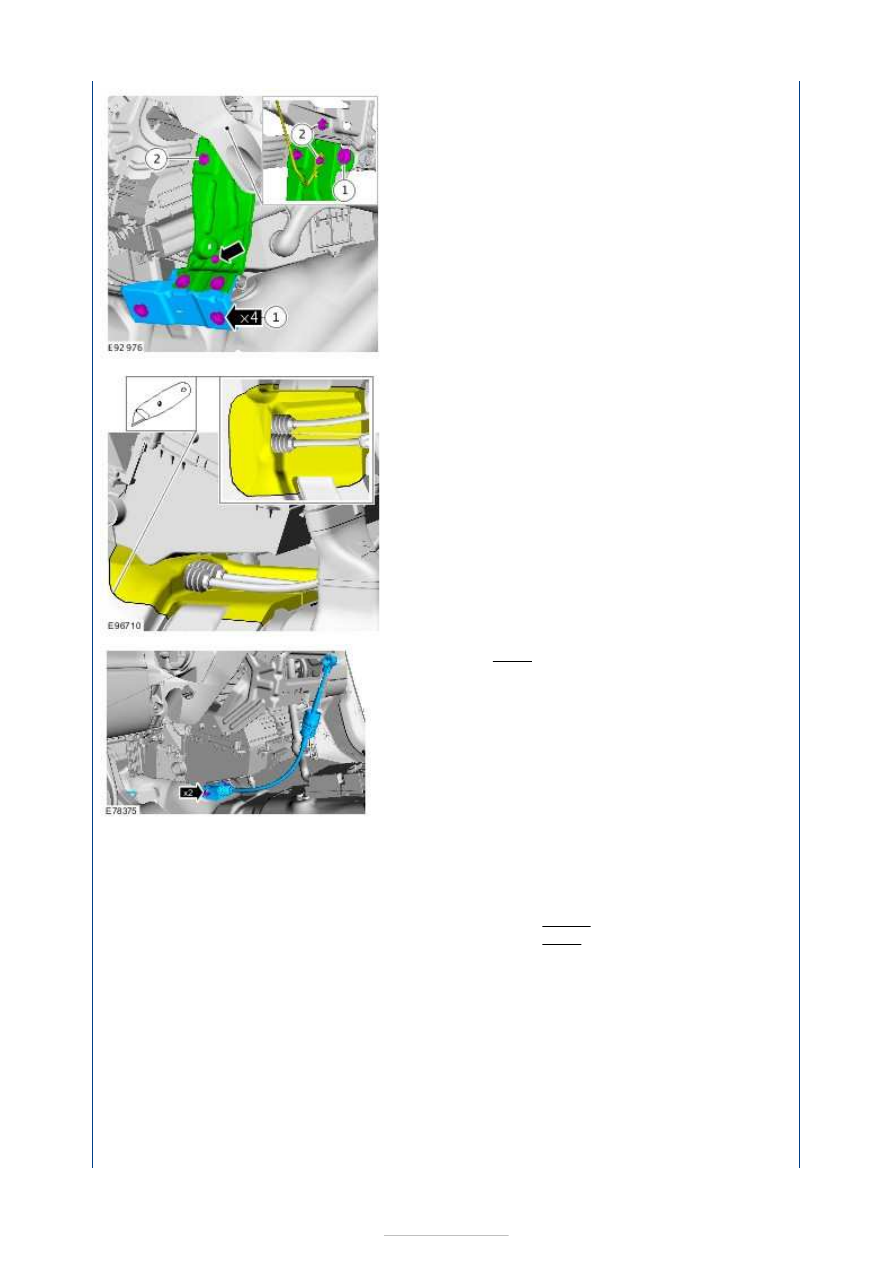

10.

2. Loosen: 4 turn(s)

11.

1. Torque: 25 Nm
2. Torque: 9 Nm





Installation

12. General Equipment:

Knife



13. Torque: 9 Nm

1. To install reverse the removal procedure.

2.

1. Torque: 25 Nm
2. Torque: 9 Nm
