Ford Galaxy / Ford S-MAX. Manual - part 478

Electronic Engine Controls - 2.0L Duratorq-
TDCi (85kW/115PS) - DW/2.0L Duratorq-
TDCi (100kW/136PS) - DW/2.0L Duratorq-
TDCi (103kW/140PS) - DW - Camshaft
Position (CMP) Sensor

S-MAX/Galaxy 2006.5 (02/2006



Print

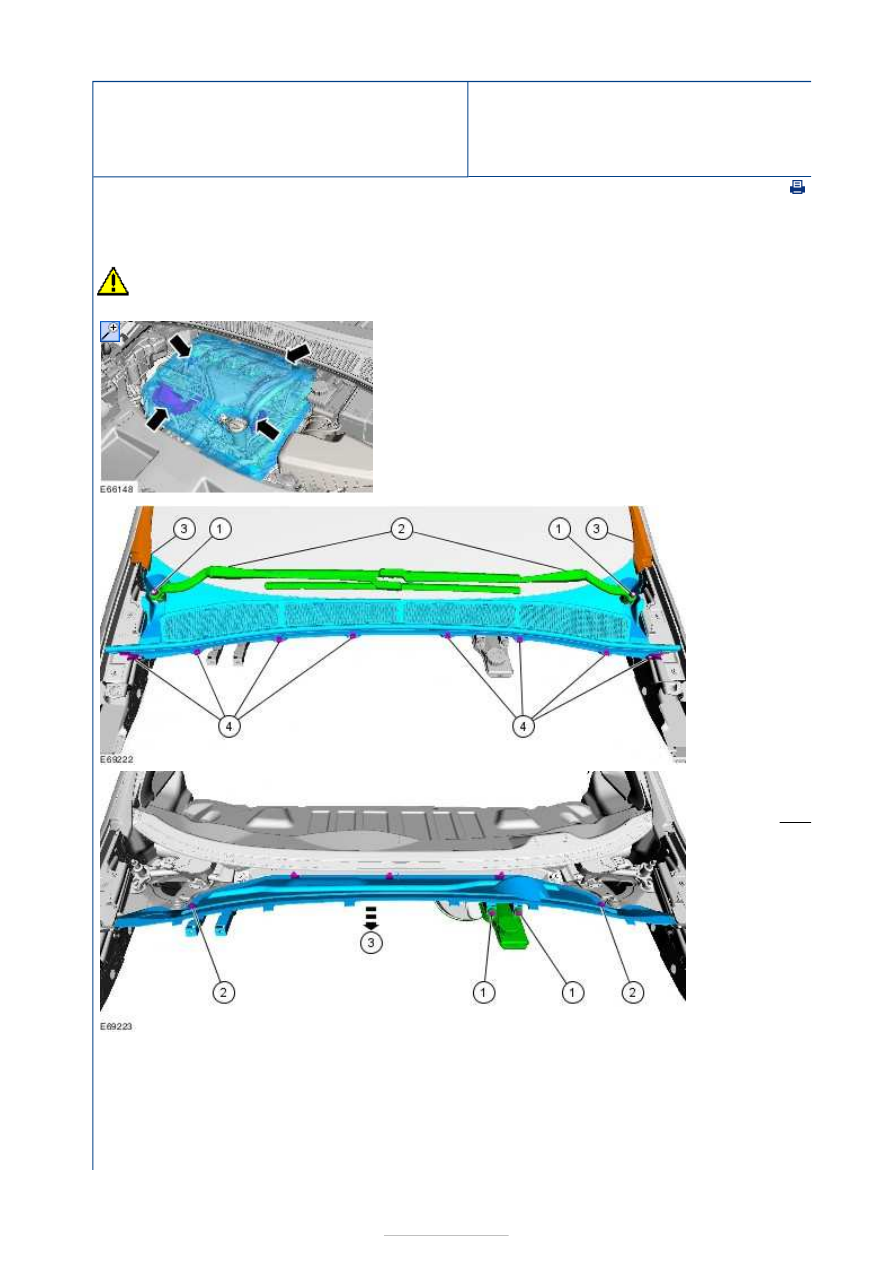

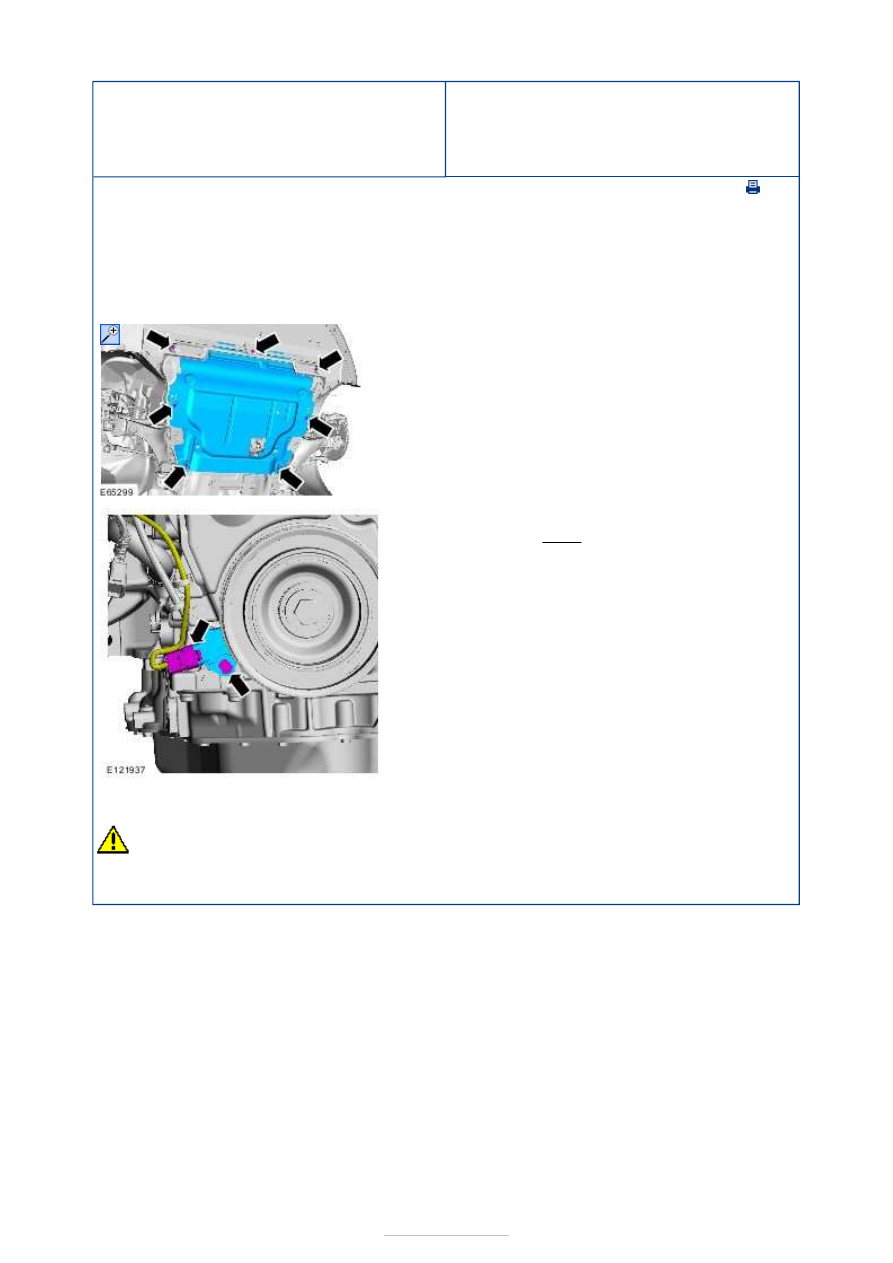

Removal and Installation

Removal

CAUTION: Make sure that the ignition key is removed.

NOTE: Removal steps in this procedure may contain installation details.

1.

2.

1. Torque:

22 Nm

3. Detach

the A
pillar
exterior
trim
panel
lower
clips.

3.

2. Torque:

10 Nm

4.







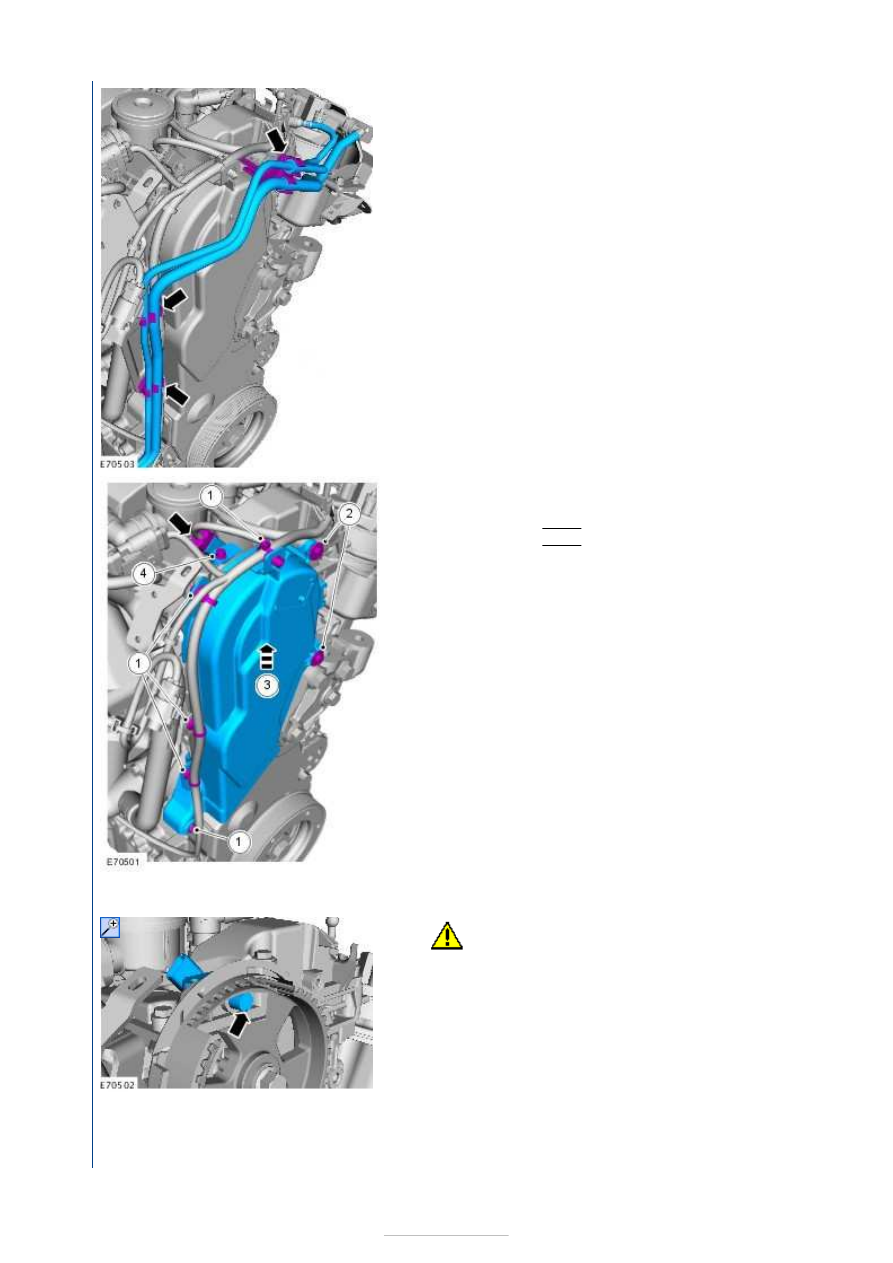

Installation

5.

1. Detach the clips.
2. Torque: 7 Nm
4. Torque: 2 Nm

1.

CAUTION: Only rotate the crankshaft

clockwise.
NOTE: Make sure that the sensor housing is clean
and free of foreign material.
NOTE: Make sure that a new component is
installed.

1. Rotate the engine until the back of one of the

three webs of the camshaft pulley is in line with
the CMP sensor hole in the timing belt cover back
plate.

2. Install the CMP sensor until the tip of the sensor

touches the back of the camshaft pulley.







2. To install, reverse the removal procedure.

Electronic Engine Controls - 2.0L
Duratorq-TDCi (85kW/115PS) - DW/2.0L
Duratorq-TDCi (100kW/136PS) -
DW/2.0L Duratorq-TDCi (103kW/140PS)
- DW - Crankshaft Position (CKP) Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

CAUTION: Make sure that the component is correctly located on the locating dowels.

NOTE: Make sure that new components are installed.

1. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

3.

1. Torque: 8 Nm

1. To install, reverse the removal procedure.
