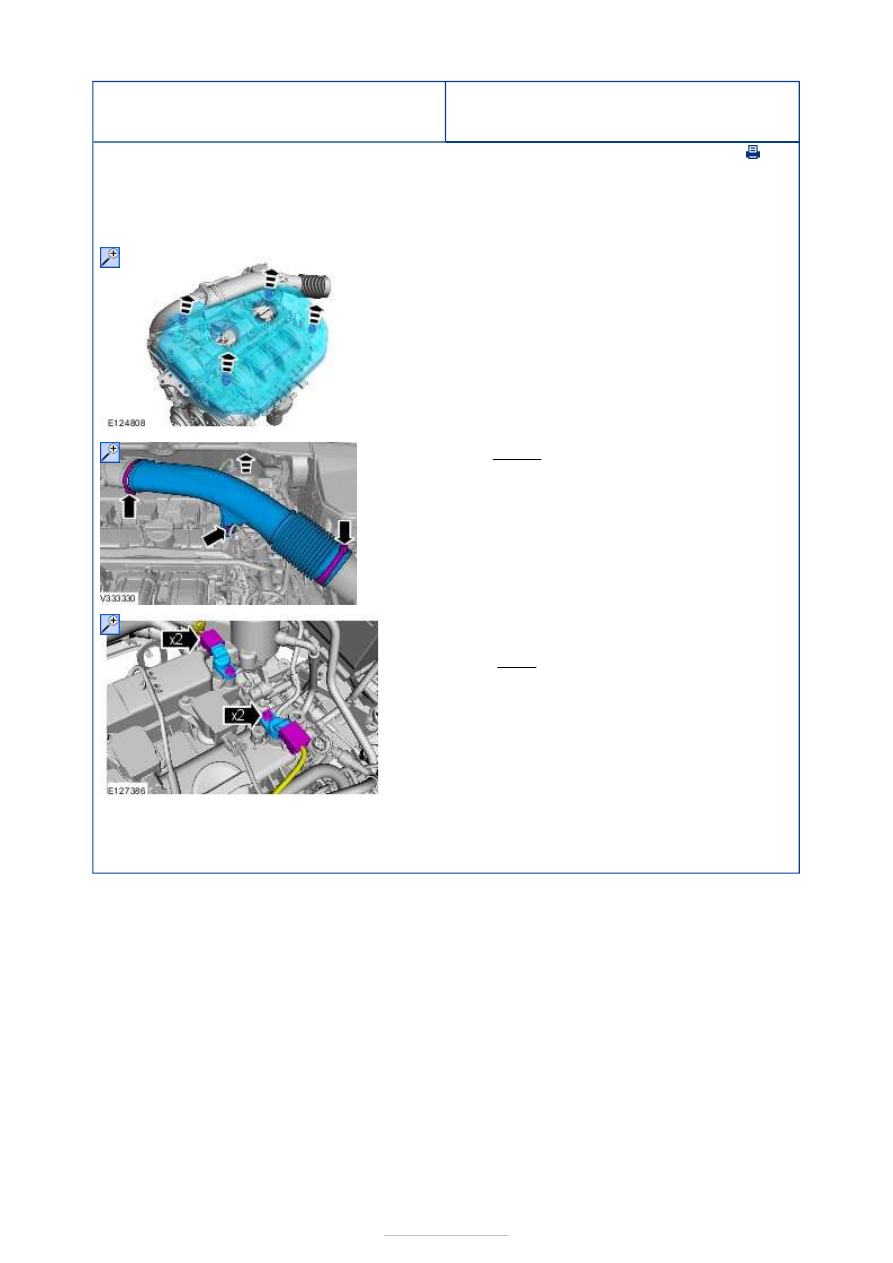

Electronic Engine Controls - 2.0L EcoBoost
SCTi (149kW/203PS) - MI4 - Camshaft
Position (CMP) Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1.

2. Torque: 10 Nm

3.

NOTE: Note the position of the components
before removal.

Torque: 7 Nm



1. To install, reverse the removal procedure.







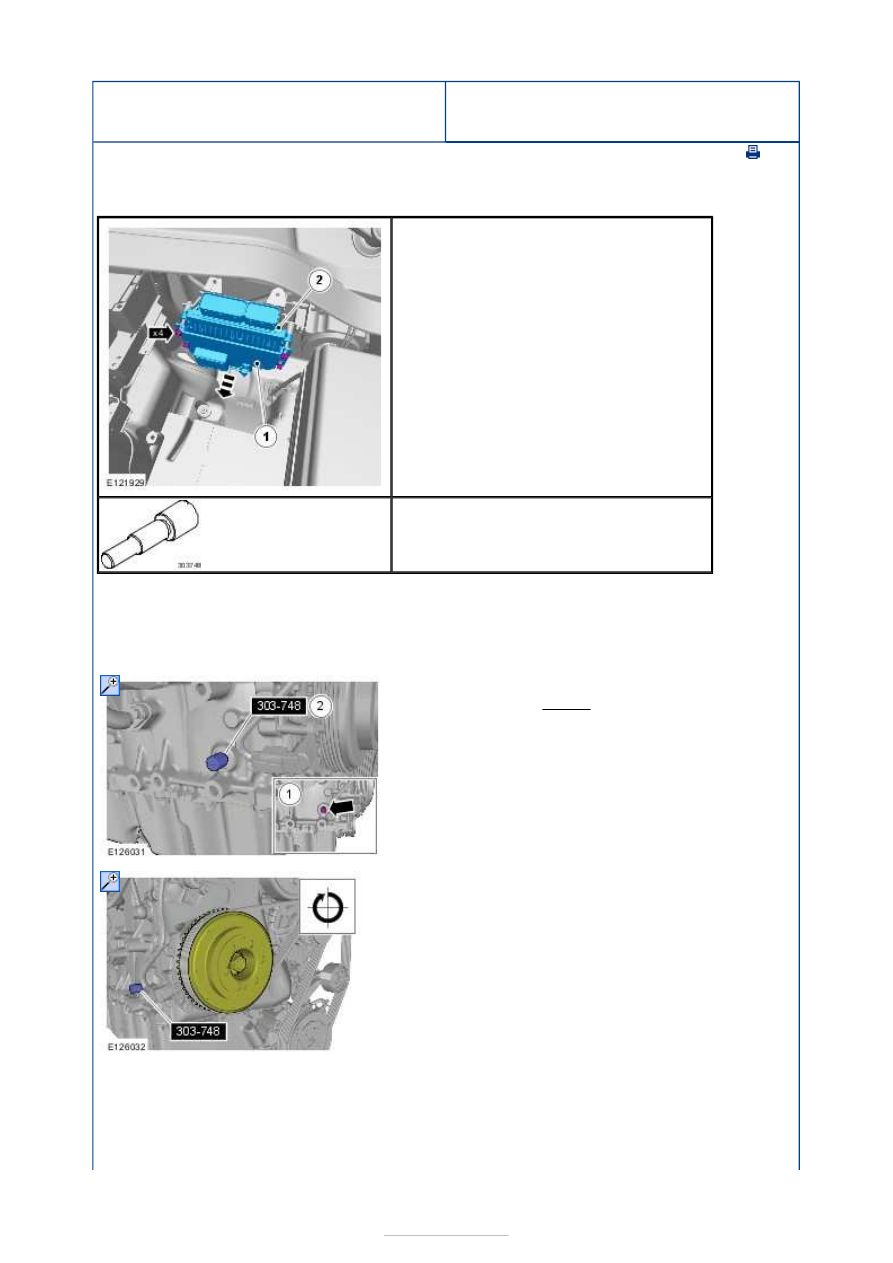

Electronic Engine Controls - 2.0L EcoBoost
SCTi (149kW/203PS) - MI4 - Crankshaft
Position (CKP) Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

NOTE: Removal steps in this procedure may contain installation details.

303-1521
Alignment Tool, Crankshaft Position Sensor

303-748
Locking Tool, Crankshaft

1. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

1. Torque: 20 Nm
2. Install the Special Tool(s):

303-748



3. Rotate the crankshaft slowly until the crankshaft

stops.

Special Tool(s):

303-748



4.









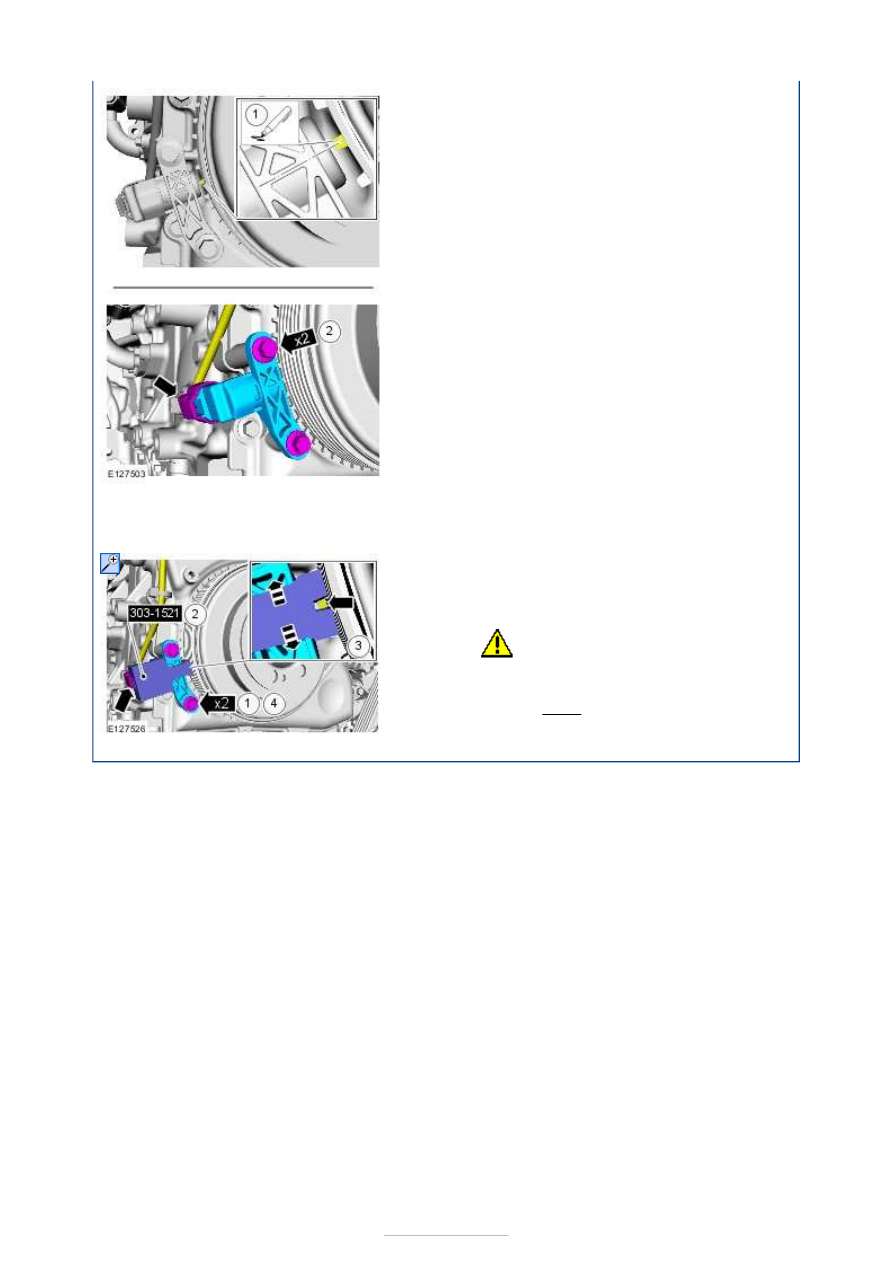

Installation

1. To install, reverse the removal procedure.

2.

1.

NOTE: Only tighten the bolts finger
tight at this stage.

2. Install the Special Tool(s):

303-1521



3.

CAUTION: Make sure that the

component aligns with the installation
mark.

4. Torque: 7 Nm

3. Remove the Special Tool(s):

303-1521







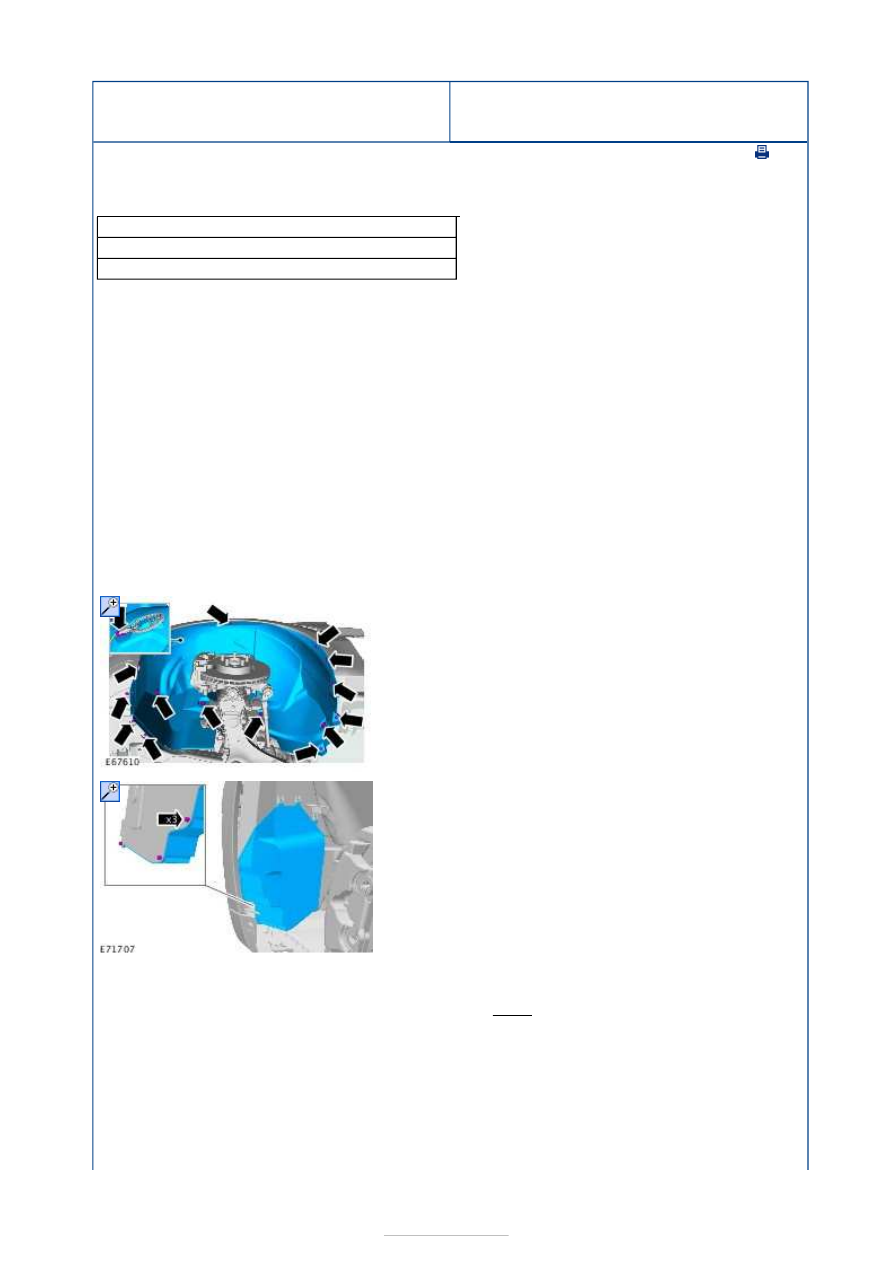

Electronic Engine Controls - 2.0L EcoBoost
SCTi (149kW/203PS) - MI4 - Powertrain
Control Module (PCM)

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

Vehicles with PCM security shield

3.5 mm drill bit
Center punch
Ford diagnostic equipment

1.

NOTE: This step is only necessary when
installing a new component.

Download the PCM and throttle body configuration
information into the diagnostic tool, using the
Programmable Modules Installation routine.

General Equipment:

Ford diagnostic equipment



2. Refer to:

Battery Disconnect and Connect

 (414-01

Battery, Mounting and Cables, General
Procedures).

3. Left-hand side wheel and tire.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

4.

5.

6. Torque: 3 Nm
