Electronic Engine Controls - 2.0L Duratec-
HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4 -
Brake Pedal Position (BPP) Switch—RHD
FWD

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1.

2.

CAUTION: Make sure that the brake

pedal remains in the rest position.

1.

CAUTION: Make sure that the brake

pedal remains in the rest position.

To install, reverse the removal procedure.





Electronic Engine Controls - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex
Fuel (107kW/145PS) - MI4 - Clutch Pedal
Position (CPP) Switch

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

Removal

Installation

1.

CAUTION:

Make sure
that the clutch
pedal remains
in the rest
position.

1.

CAUTION: Make sure that the clutch pedal remains

in the rest position.

To install, reverse the removal procedure.



Electronic Engine Controls - 2.0L Duratec-
HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4 -
Clutch Pedal Position (CPP) Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

NOTE: Removal steps in this procedure may contain installation details.

Left-hand drive vehicles

All vehicles

308-651
Installer, Clutch Master Cylinder Sensor

1. Refer to:

Battery

 (414-01 Battery, Mounting and

Cables, Removal and Installation).

2.

3.

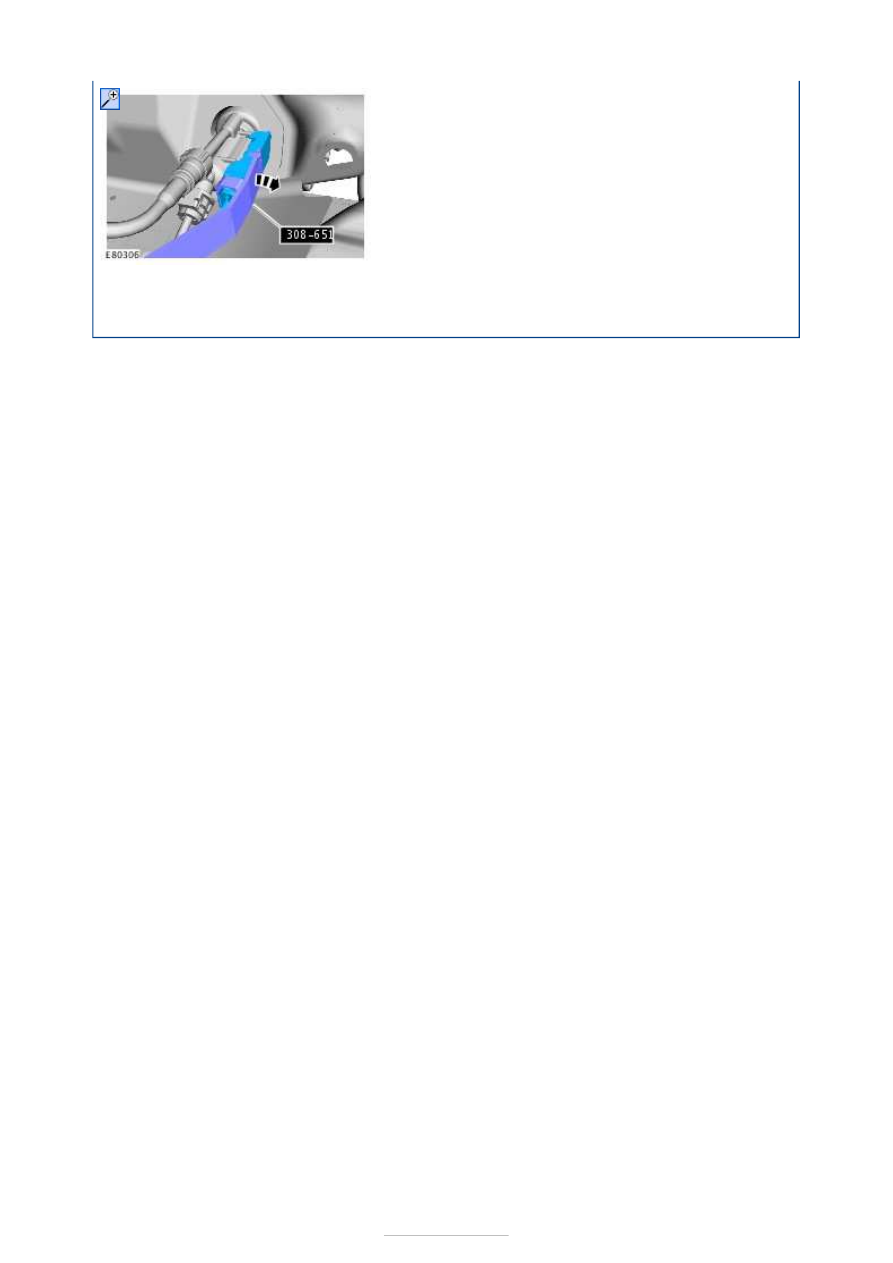

4. Remove the Special Tool(s):

308-651









Installation

1. To install, reverse the removal procedure.
