Ford Galaxy / Ford S-MAX. Manual - part 454

Electronic Engine Controls - 2.0L Duratec-
HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4 -

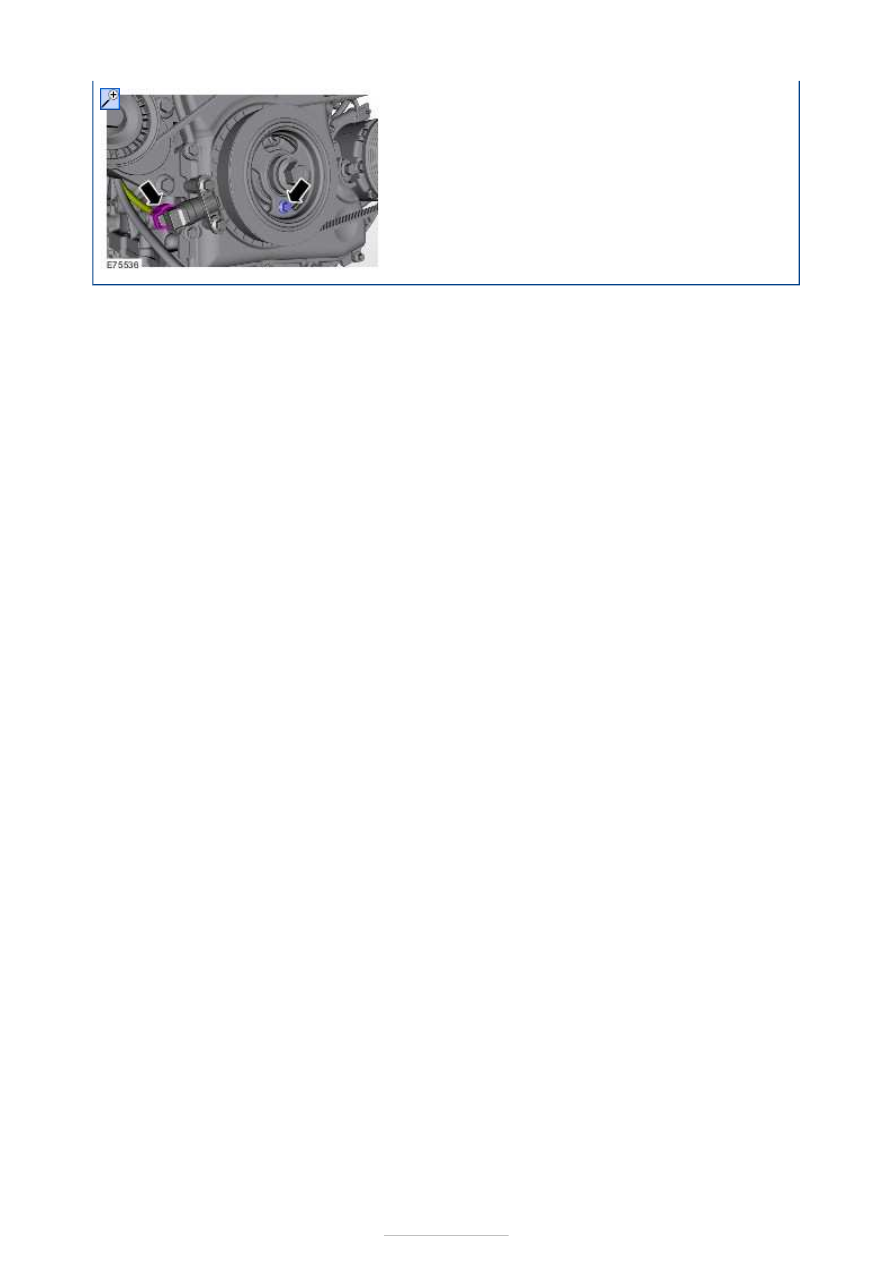

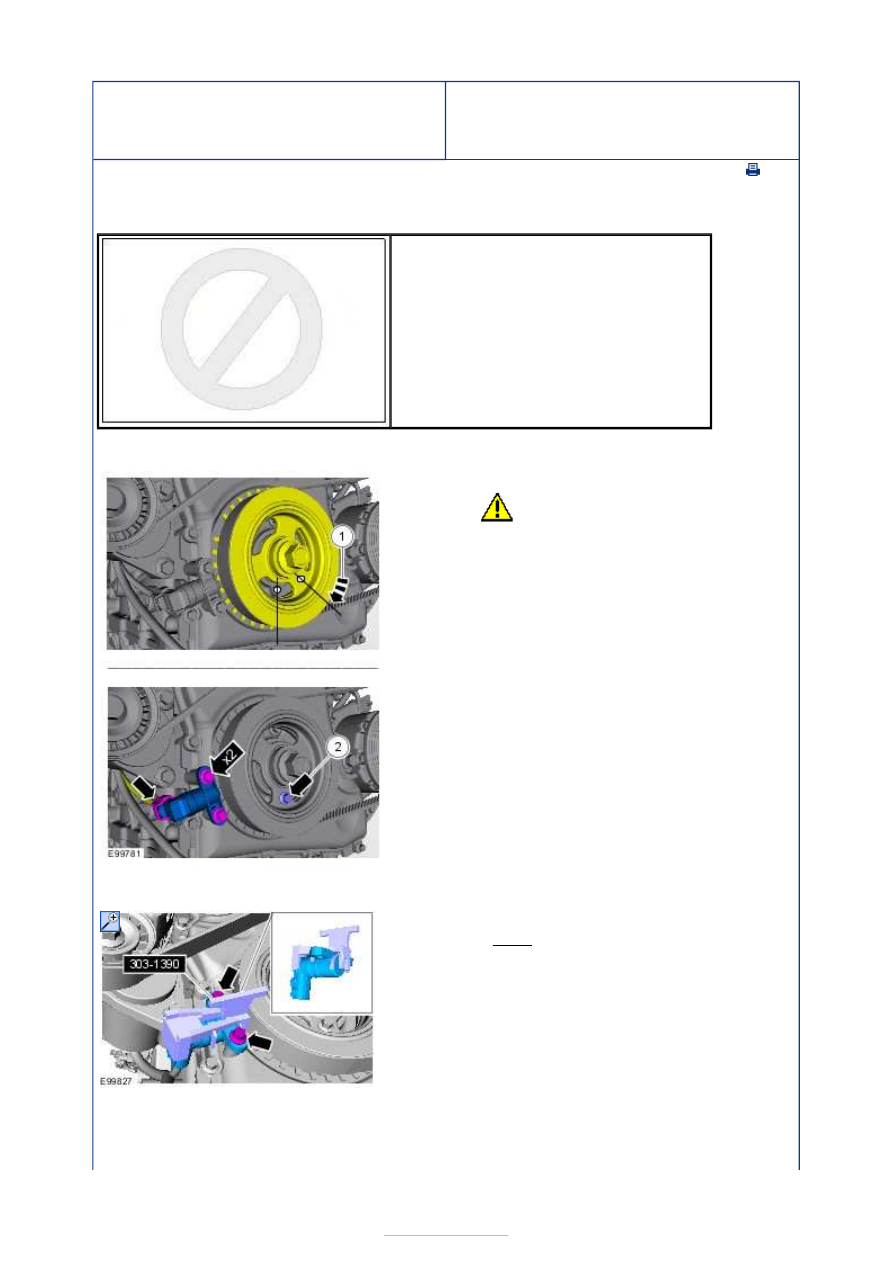

Crankshaft Position (CKP) Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

Installation

303-1390
Alignment Tool, Crankshaft Position Sensor

1.

1.

CAUTION: Only rotate the

crankshaft clockwise.
NOTE: Make sure that the installation
marks are aligned.

2. Bolt M6x18 mm

1. Special Tool(s):

303-1390



Torque:

7 Nm

2.









Electronic Engine Controls - 2.0L Duratec-
HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4 -

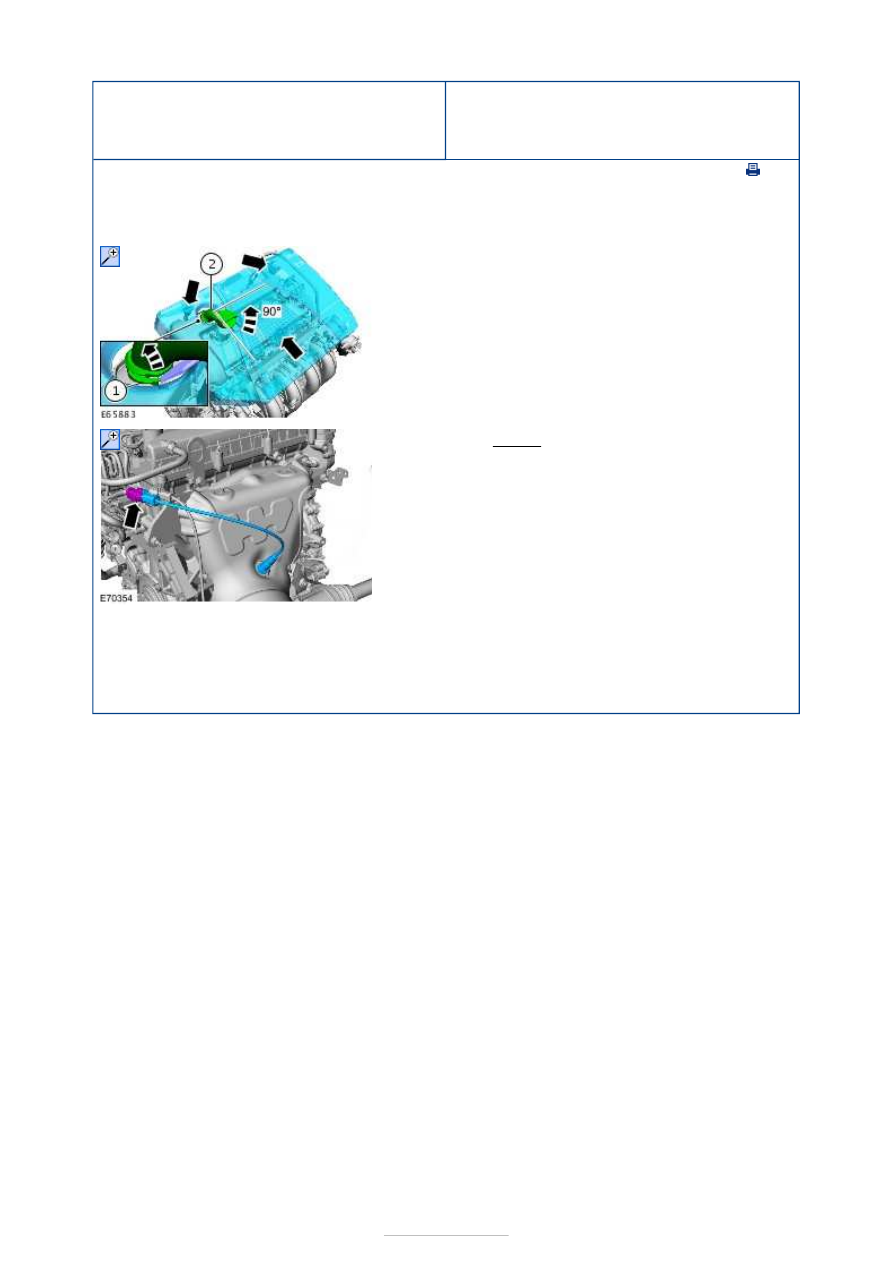

Heated Oxygen Sensor (HO2S)

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1.

2. Torque: 47 Nm

1.

NOTE: Make sure that the sensor housing is
clean and free of foreign material.

To install, reverse the removal procedure.





Electronic Engine Controls - 2.0L Duratec-
HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4 -

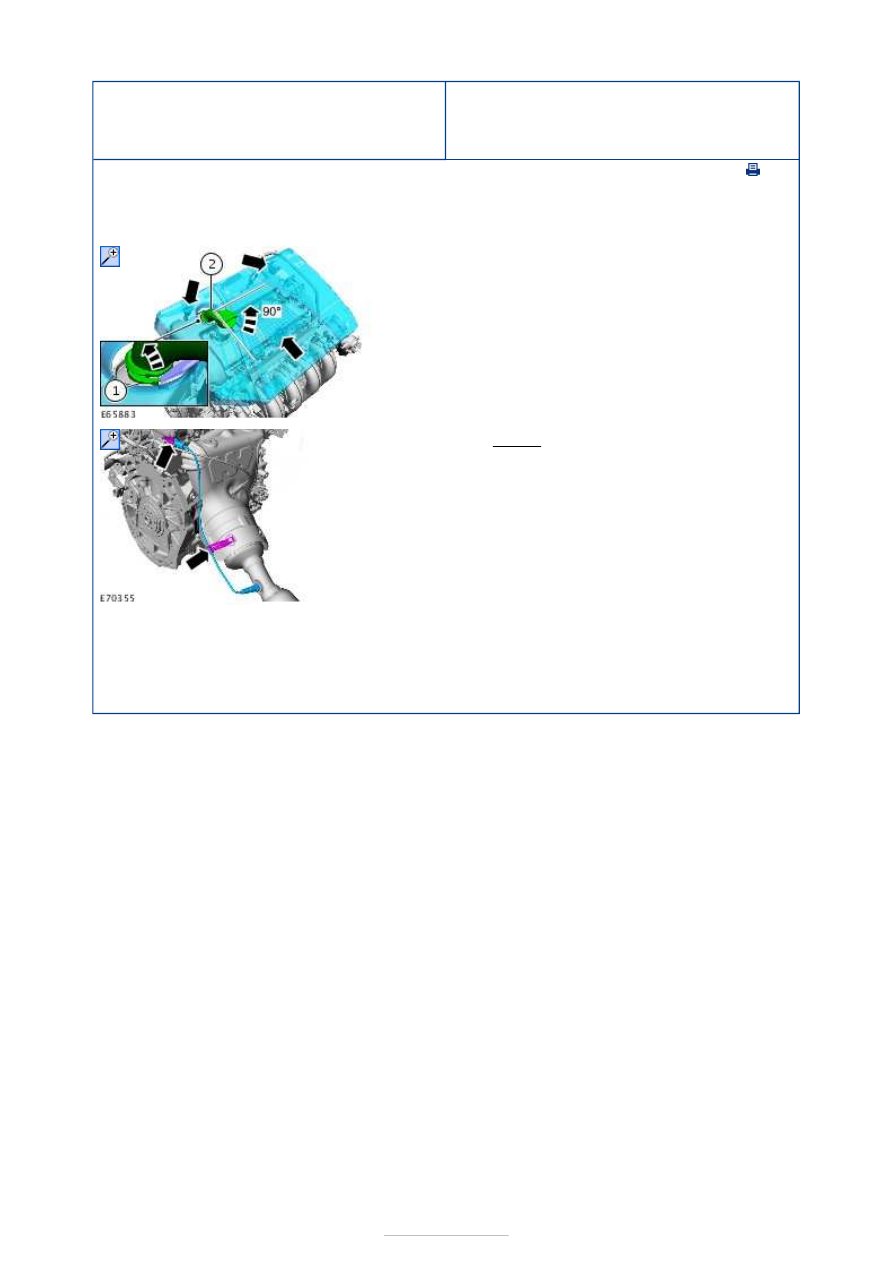

Catalyst Monitor Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1.

2. Torque: 47 Nm

1.

NOTE: Make sure that the sensor housing is
clean and free of foreign material.

To install, reverse the removal procedure.
