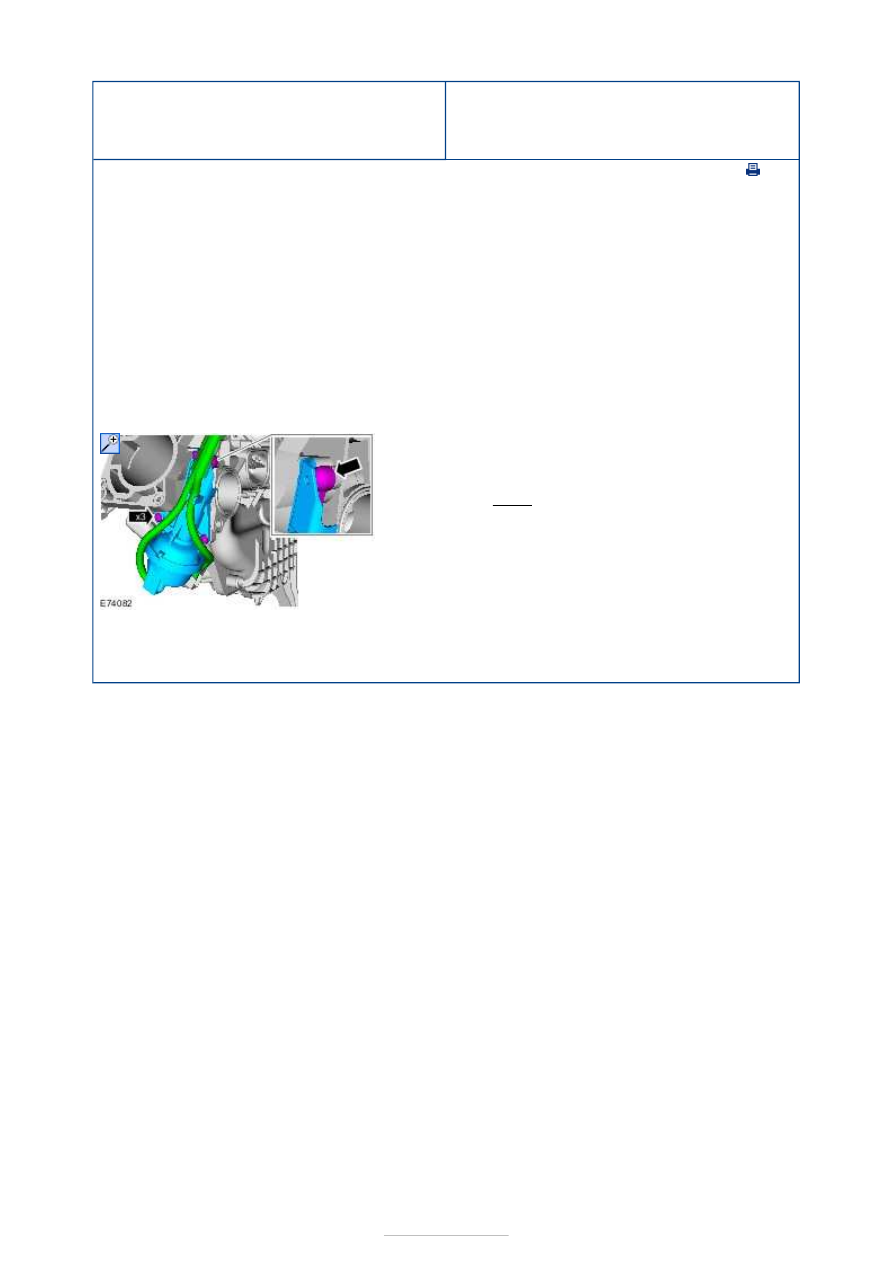

Ford Galaxy / Ford S-MAX. Manual - part 453

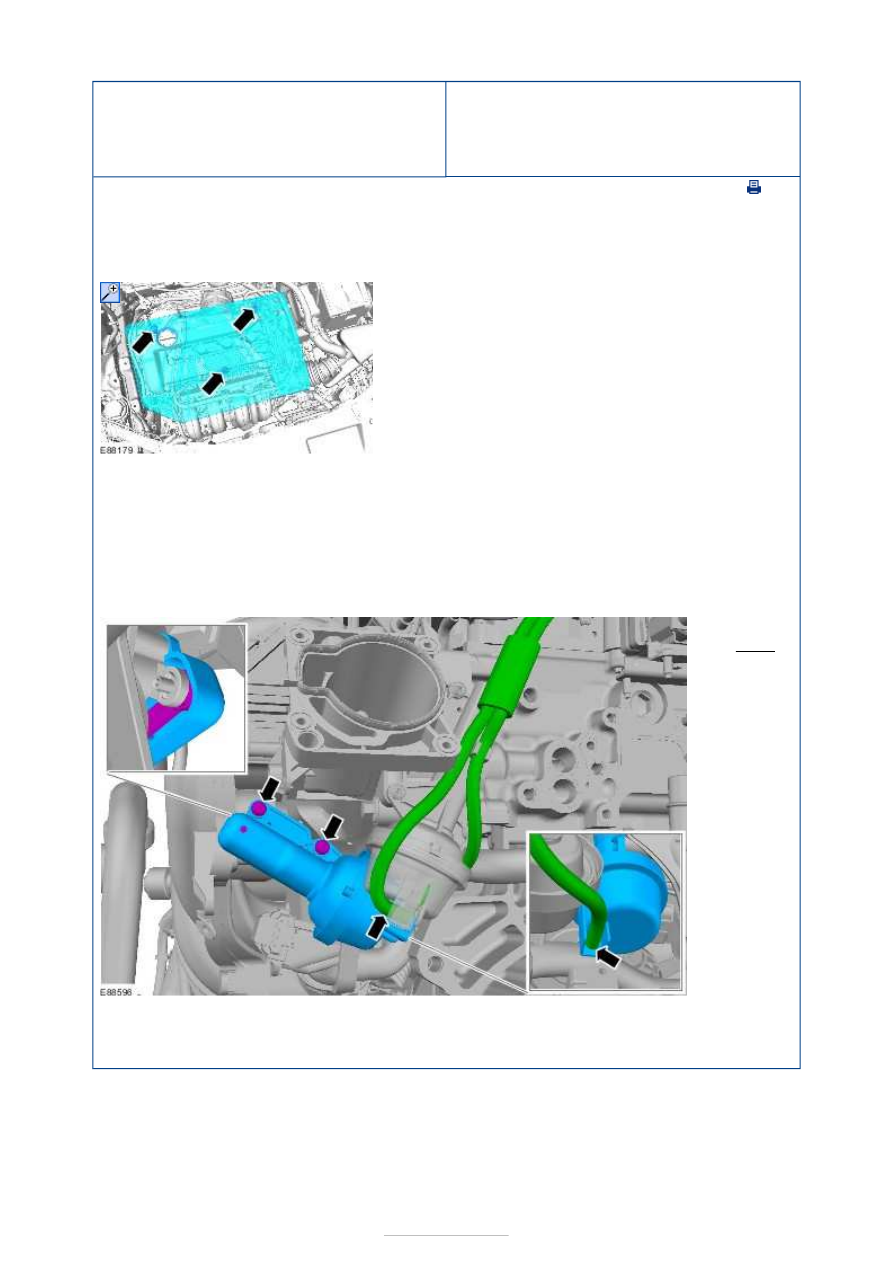

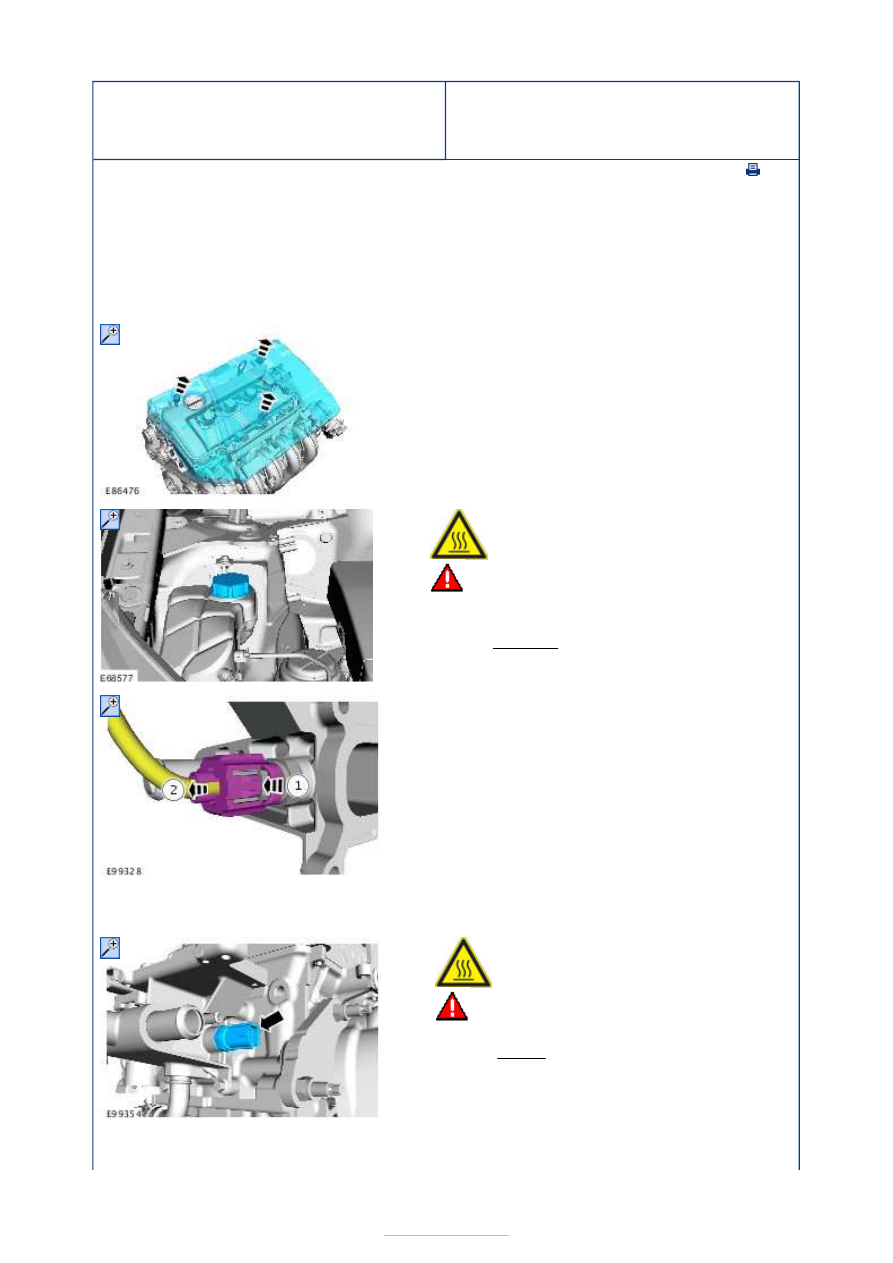

Electronic Engine Controls - 2.0L Duratec-
HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4 -
Intake Manifold Runner Control (IMRC)
Actuator

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1.

2. Remove the air cleaner.

Refer to:

Air Cleaner

 (303-12A Intake Air

Distribution and Filtering - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and
Installation).

3. Torque:

2 Nm

1. To install, reverse the removal procedure.





Electronic Engine Controls - 2.0L Duratec-
HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4 -
Intake Manifold Tuning (IMT) Valve

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Detach the throttle body.

Refer to:

Throttle Body - 2.0L Duratec-HE

(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4

 (303-04A Fuel Charging

and Controls - 2.0L Duratec-HE (107kW/145PS) -
MI4/2.0L Duratec-HE Flex Fuel (107kW/145PS) -
MI4/2.3L Duratec-HE (118kW/160PS) - MI4,
Removal and Installation).

2. Disconnect the actuator arm from the intake

manifold tuning (IMT) valve.

Torque:

2 Nm

1. To install, reverse the removal procedure.



Electronic Engine Controls - 2.0L Duratec-
HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4 -
Engine Coolant Temperature (ECT) Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Vehicles built up to 11/2007

Vehicles built 11/2007 onwards

1. Refer to:

Engine Cooling System Health and

Safety Precautions

 (100-00 General Information,

Description and Operation).

2.

3.



WARNING: When releasing the cooling

system pressure, cover the coolant
expansion tank cap with a thick cloth.

Loosen:

1 turn(s)

4. Close the coolant expansion tank cap.

5.

6.



WARNING: Be prepared to collect

escaping fluid.

Torque:

12 Nm









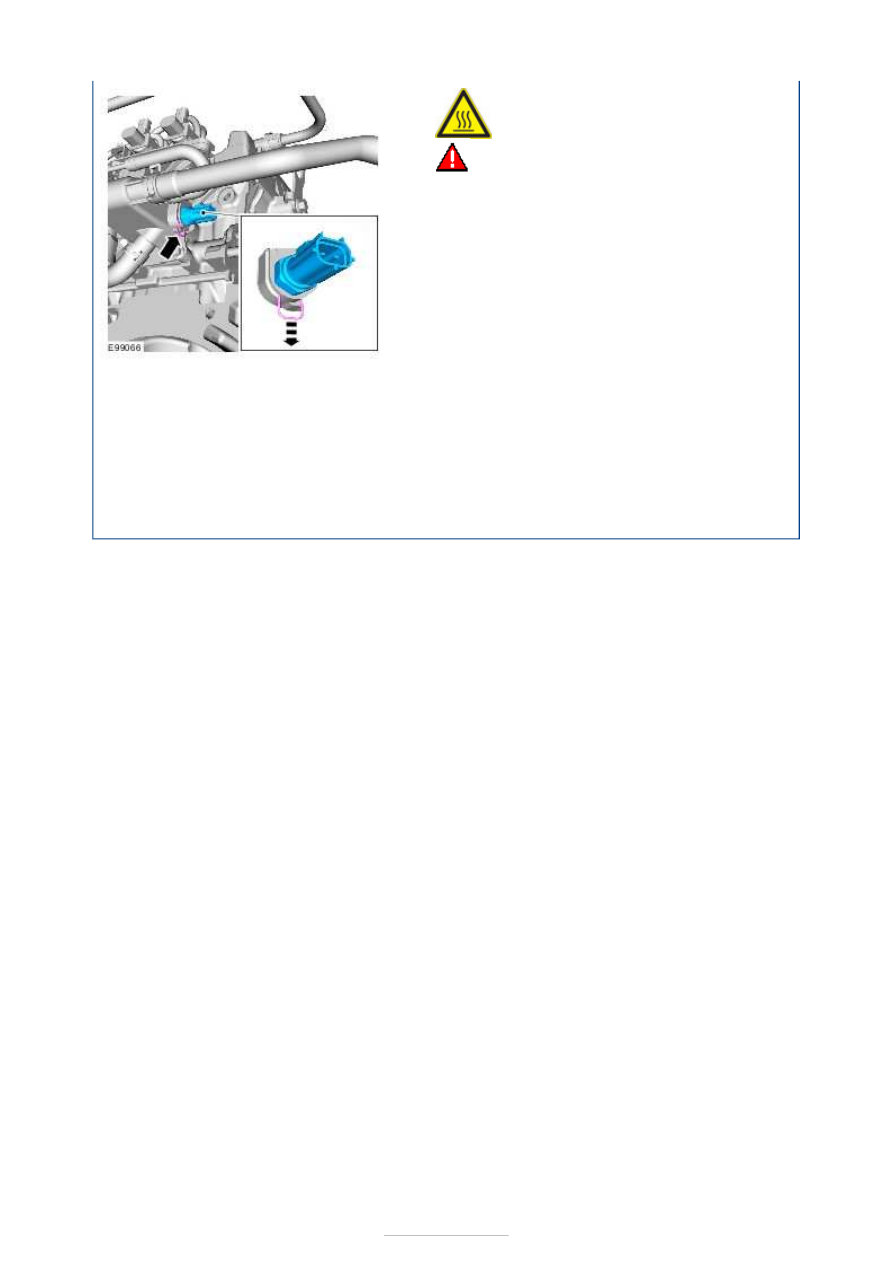

Installation

7.



WARNING: Be prepared to collect

escaping fluid.
NOTE: The O-ring seal is to be reused unless
damaged.

1. To install, reverse the removal procedure.

2. Refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03A Engine Cooling - 2.0L

Duratec-HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4/2.3L Duratec-
HE (118kW/160PS) - MI4, General Procedures).
