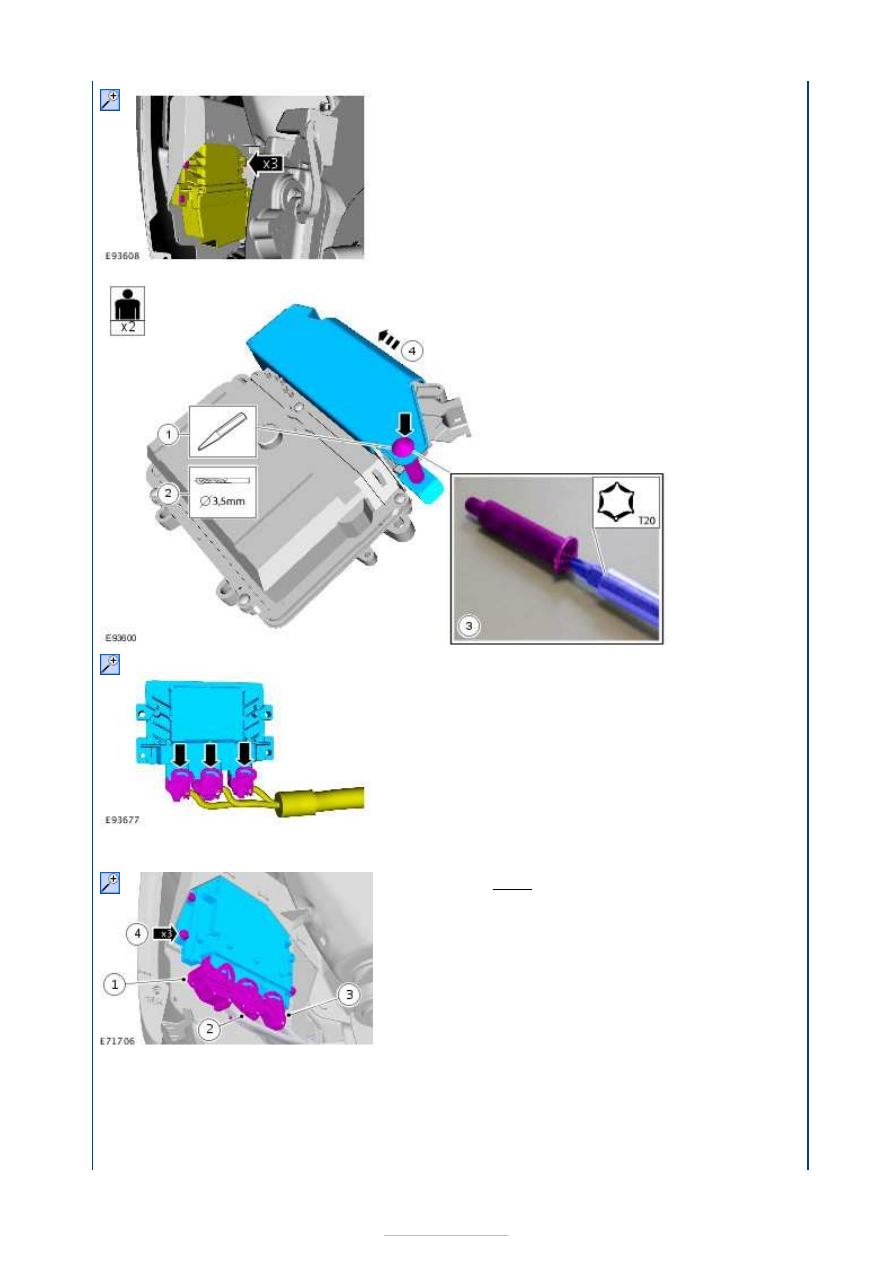

Vehicles without PCM security shield

Installation

Vehicles with PCM security shield

7. General

Equipment:

Center
punch



General
Equipment:

3.5 mm
drill bit



8.

9. Torque: 3 Nm

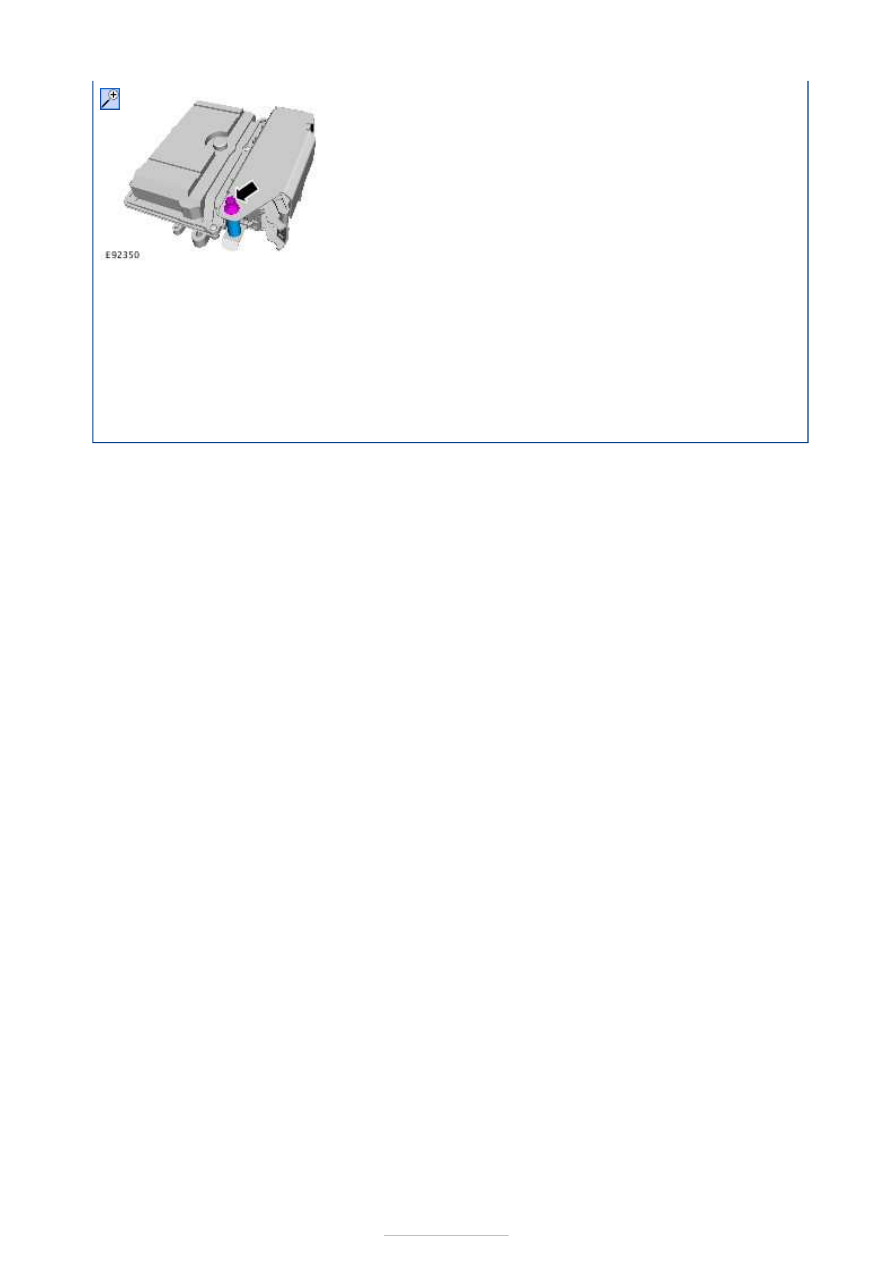

1. To install, reverse the removal procedure.









All vehicles

2. Tighten the shear bolt until the head is sheared

off.

3.

NOTE: This step is only necessary when
installing a new component.

Upload the PCM configuration information into the
PCM, using the Programmable Modules Installation
routine.

General Equipment:

Ford diagnostic equipment





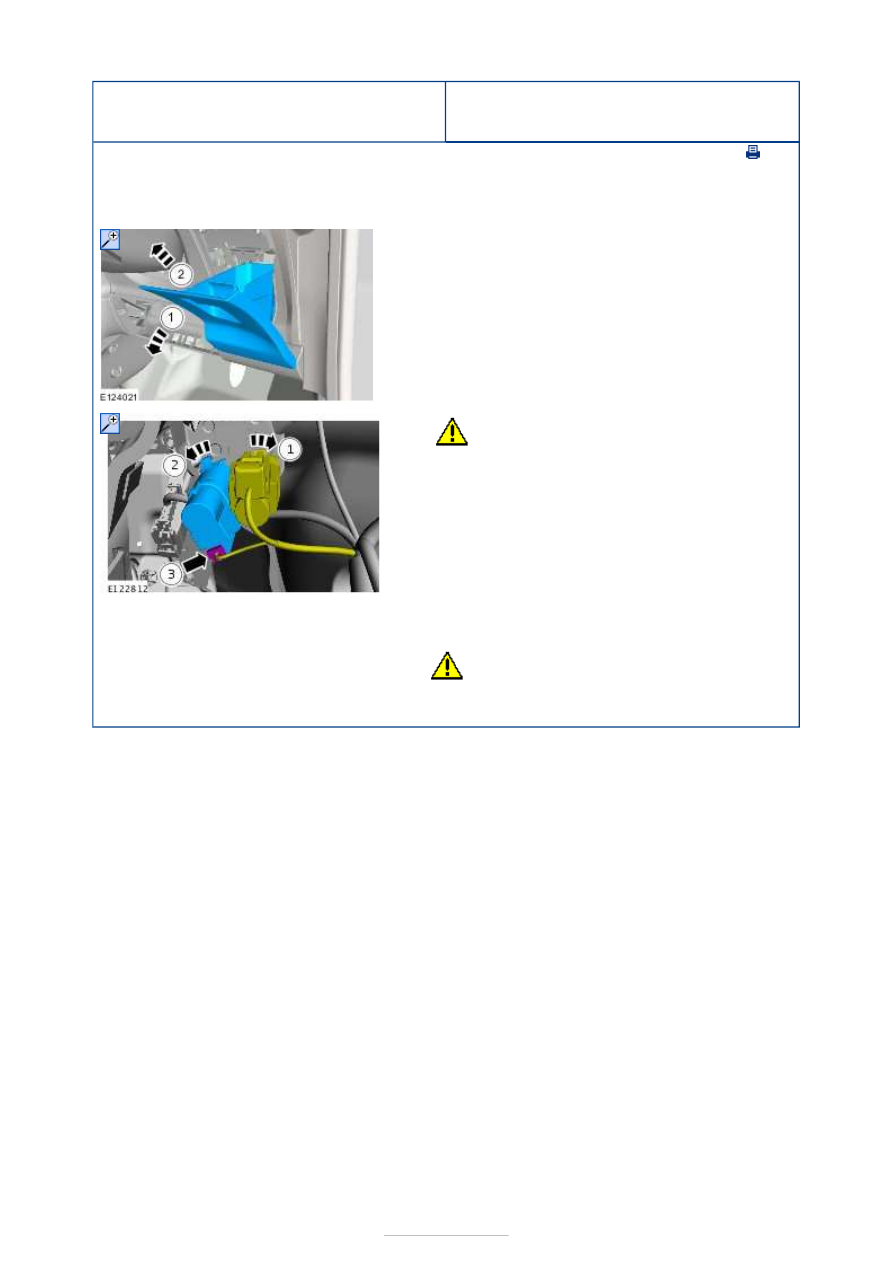

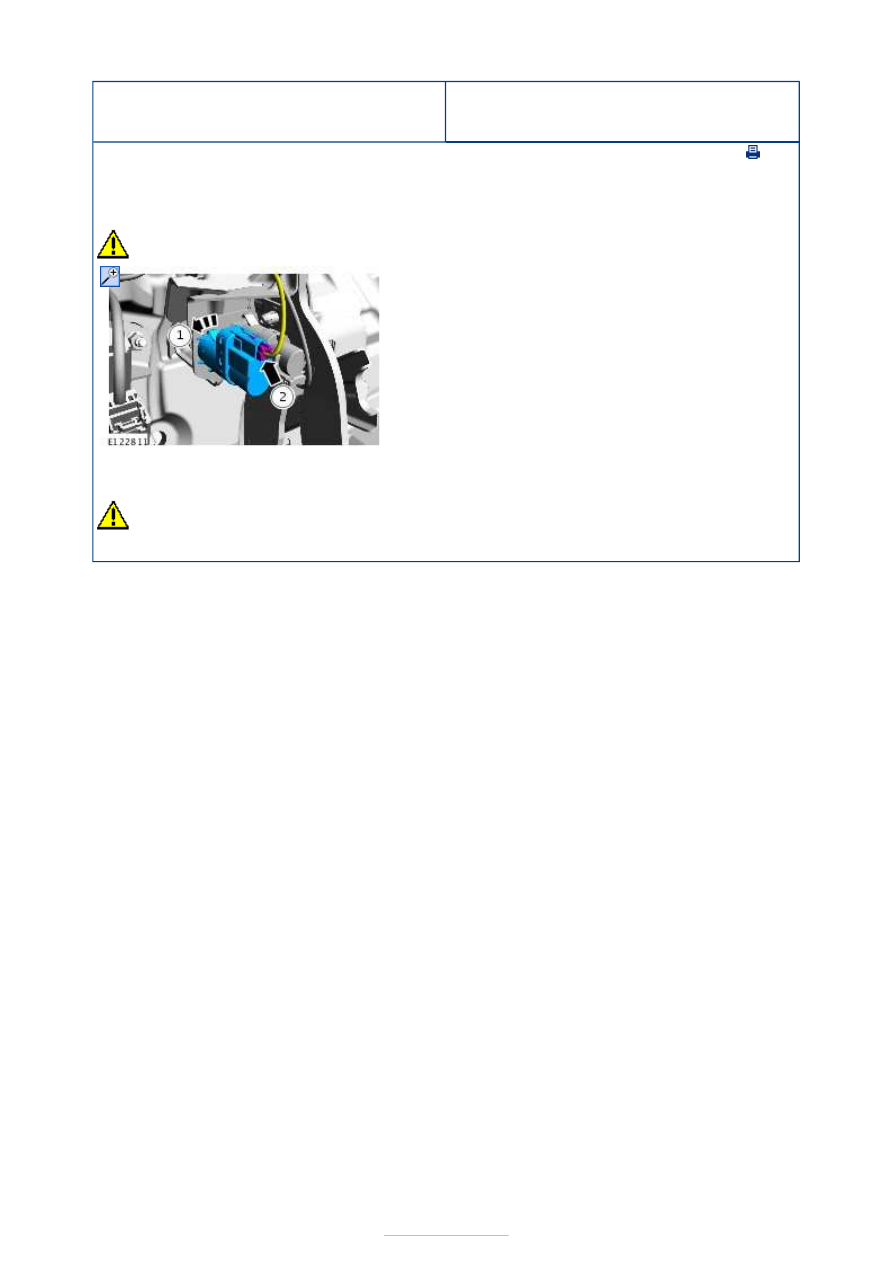

Electronic Engine Controls - 2.0L EcoBoost
SCTi (149kW/203PS) - MI4 - Brake Pedal
Position (BPP) Switch—LHD FWD

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

CAUTION: Make sure that the brake pedal remains in the rest position.

Installation

CAUTION: Make sure that the brake pedal remains in the rest position.

1.

1. To install, reverse the removal procedure.



Electronic Engine Controls - 2.0L EcoBoost
SCTi (149kW/203PS) - MI4 - Brake Pedal
Position (BPP) Switch—RHD FWD

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1.

2.

CAUTION: Make sure that the brake

pedal remains in the rest position.

1.

CAUTION: Make sure that the brake

pedal remains in the rest position.

To install, reverse the removal procedure.
