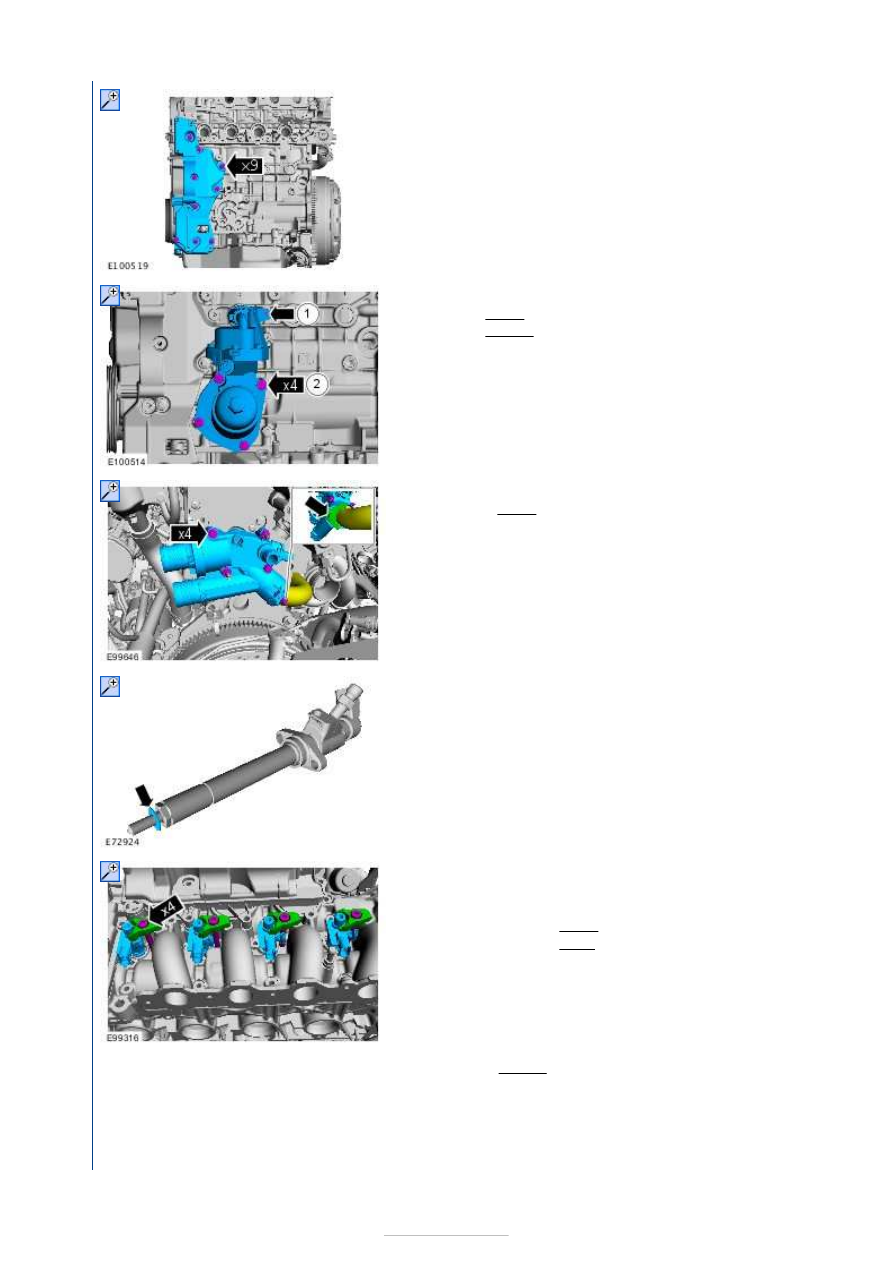

4. Torque:

1: 9 Nm
2: 20 Nm

5. General Equipment:

Hose clamp remover/installer



Torque:

8 Nm

6.

NOTE: Make sure that the seal is correctly located.
NOTE: Make sure that new components are
installed.

Refer to:

Fuel Injection Component Cleaning

 (303-04F

Fuel Charging and Controls - 2.2L Duratorq-TDCi
(129kW/175PS) - DW, General Procedures).

7.

NOTE: Install all the bolts finger tight before final
tightening.

Torque:



5 Nm
130°

Stage 1:
Stage 2:

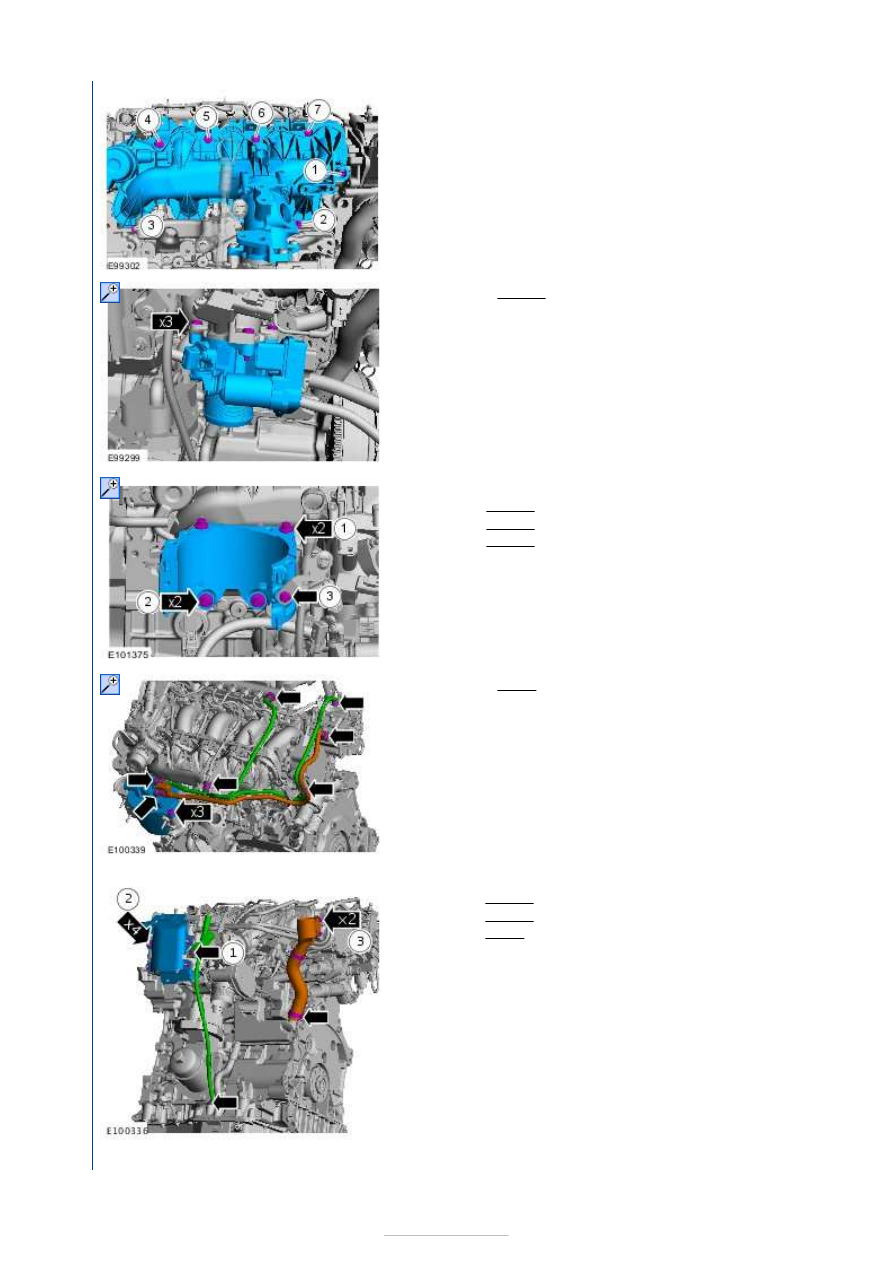

8. Torque: 22 Nm











9. Torque: 8 Nm

10.

NOTE: Make sure that new components are
installed.

Refer to:

Fuel Injection Component Cleaning

 (303-04F

Fuel Charging and Controls - 2.2L Duratorq-TDCi
(129kW/175PS) - DW, General Procedures).
Torque:



22 Nm
25 Nm

Stage 1:
Stage 2:

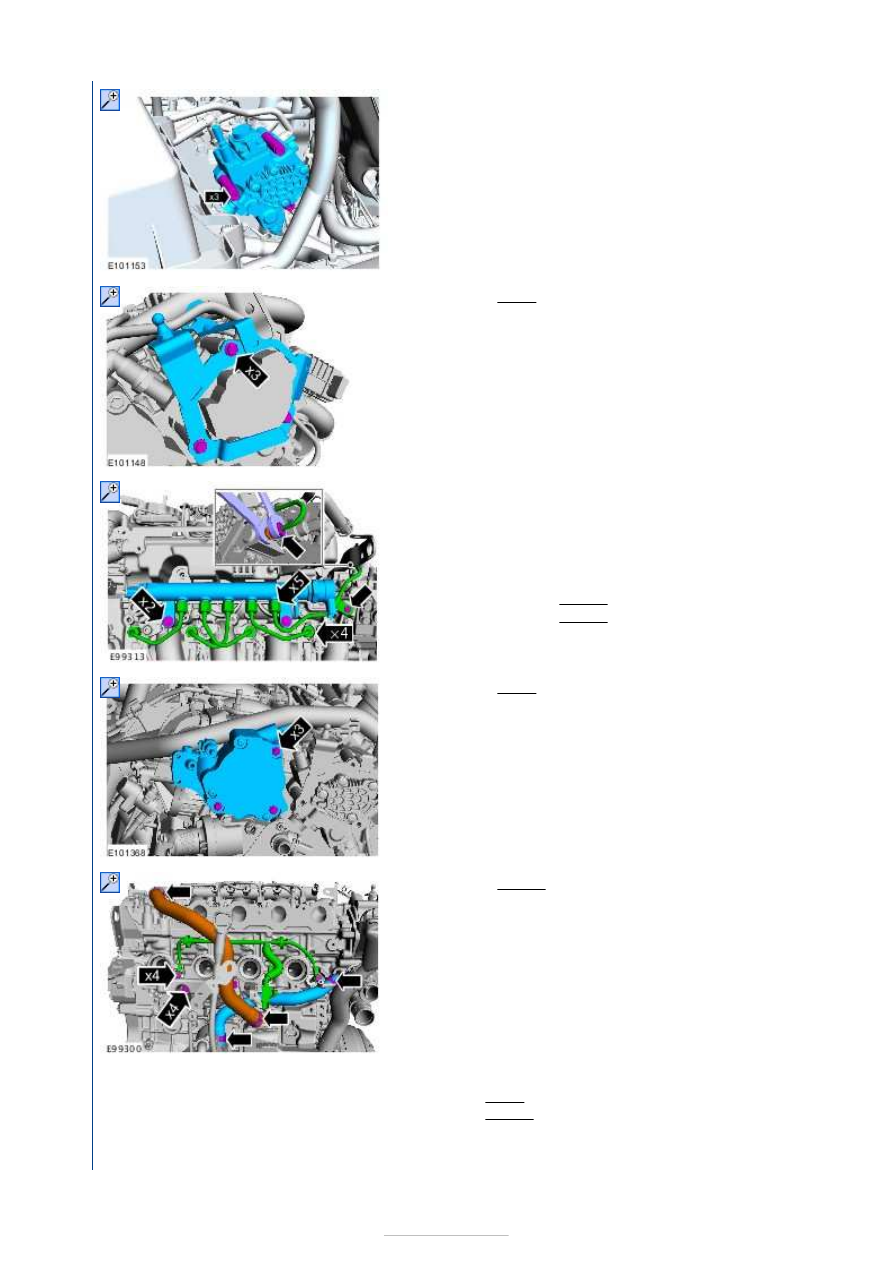

11. Torque: 9 Nm

12. Torque: 20 Nm

13. Torque:

1: 9 Nm
2: 10 Nm











14. Torque: 10 Nm

15. Torque:

1: 20 Nm
2: 20 Nm
3: 10 Nm

16. Torque: 9 Nm

17. Torque:

1: 10 Nm
2: 10 Nm
3: 9 Nm











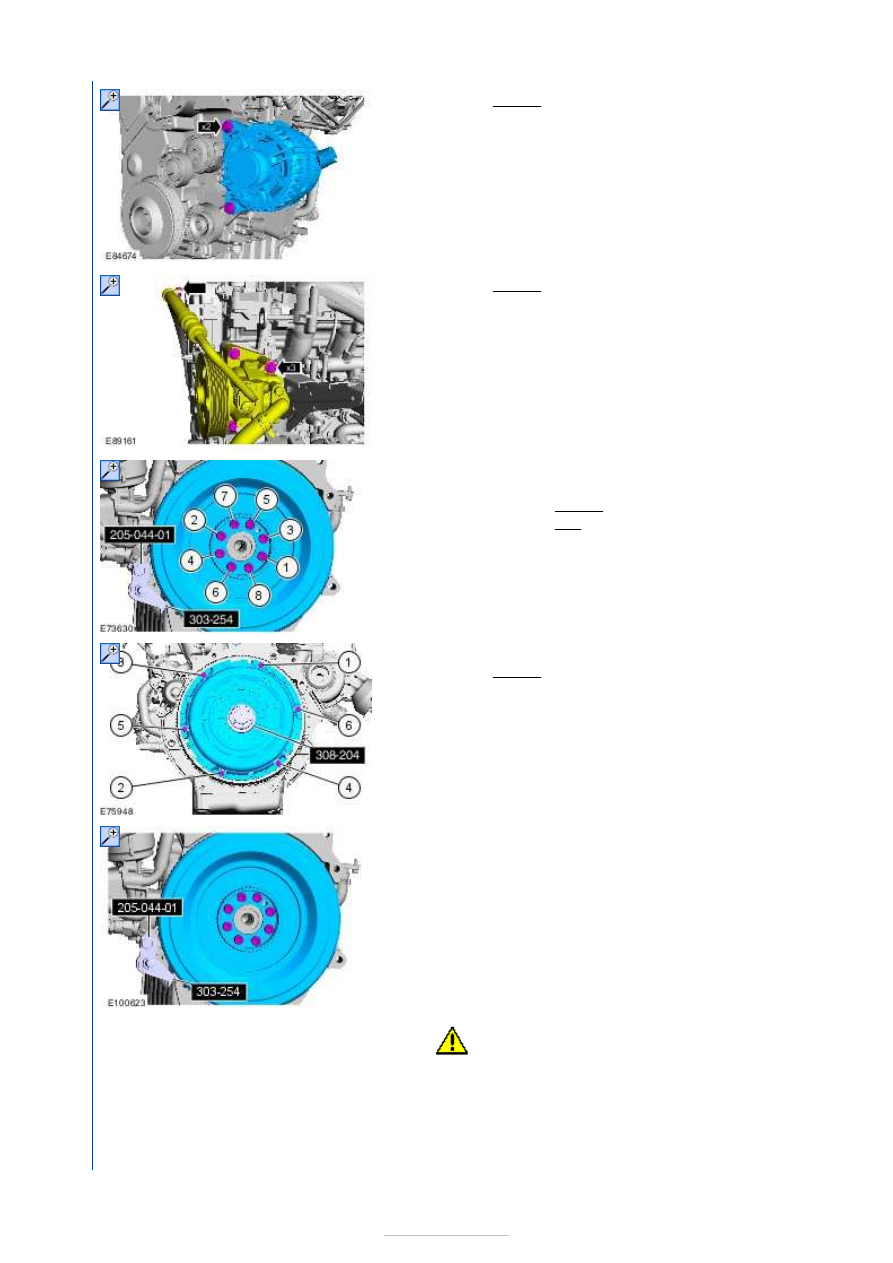

18. Torque: 48 Nm

19. Torque: 24 Nm

20. Special Tool(s):

205-044-01

,

303-254



Torque:



33 Nm
34°

Stage 1:
Stage 2:

21. Special Tool(s):

308-204



Torque:

20 Nm

22. Remove the Special Tool(s):

205-044-01

,

303-254



23.

CAUTION: Make sure that the crankshaft is

not rotated while the special tool is installed.

Install the Special Tool(s):

303-1270
