Ford Galaxy / Ford S-MAX. Manual - part 315

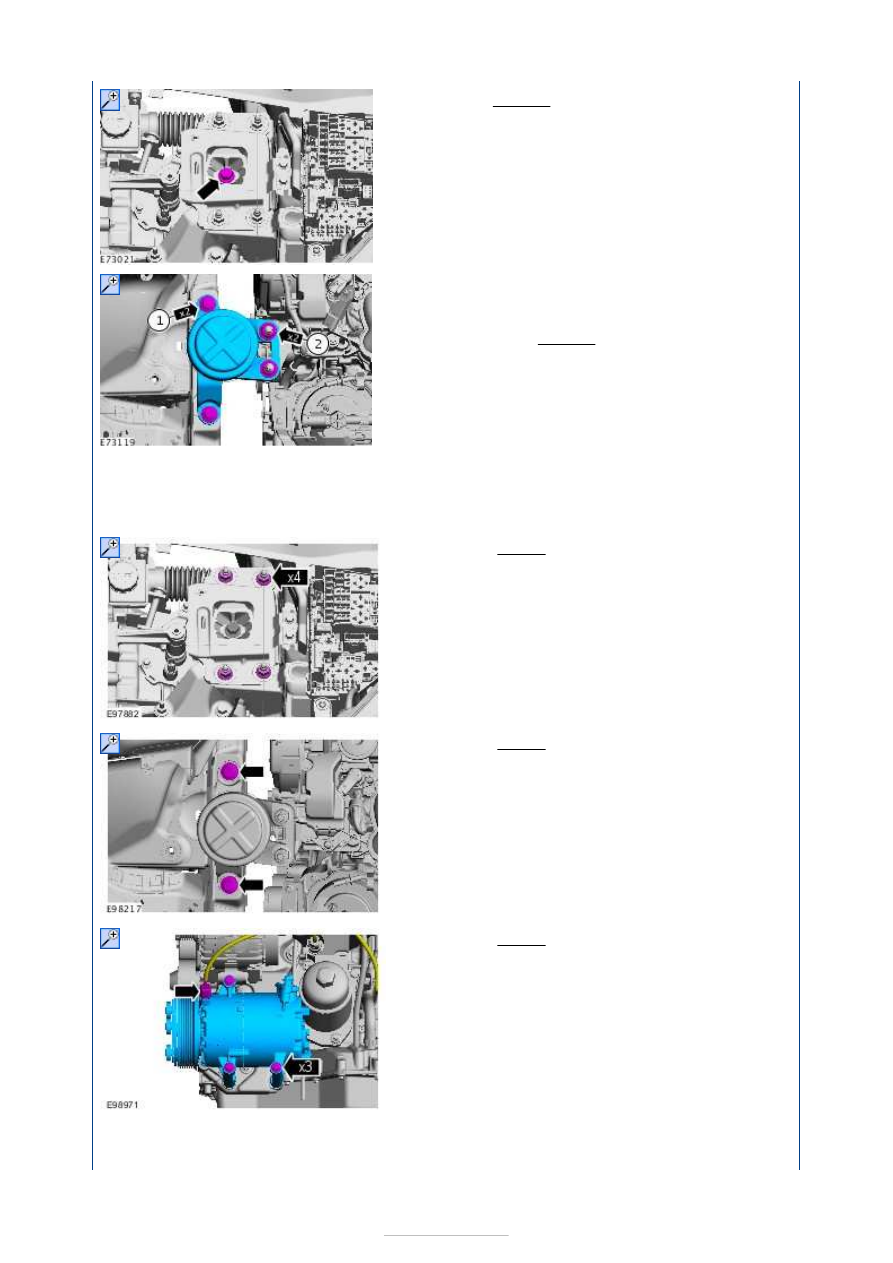

10. Torque: 133 Nm

11.

1.

NOTE: Only tighten the bolts finger
tight at this stage.

2. Torque: 133 Nm

12. Raise the vehicle and remove the Mounting table

set.

General Equipment:

Mounting table set



13. Torque: 80 Nm

14. Torque: 90 Nm

15. Torque: 24 Nm

16. Refer to:

Front Subframe

 (502-00 Uni-Body,

Subframe and Mounting System, Removal and











Installation).
Refer to:

Front Drive Halfshafts

 (205-04 Front

Drive Halfshafts, Description and Operation).
Refer to:

Catalytic Converter

 (309-00F Exhaust

System - 2.2L Duratorq-TDCi (129kW/175PS) -
DW, Removal and Installation).

17.

18.

19. Torque: 10 Nm

20. Torque: 10 Nm

21.

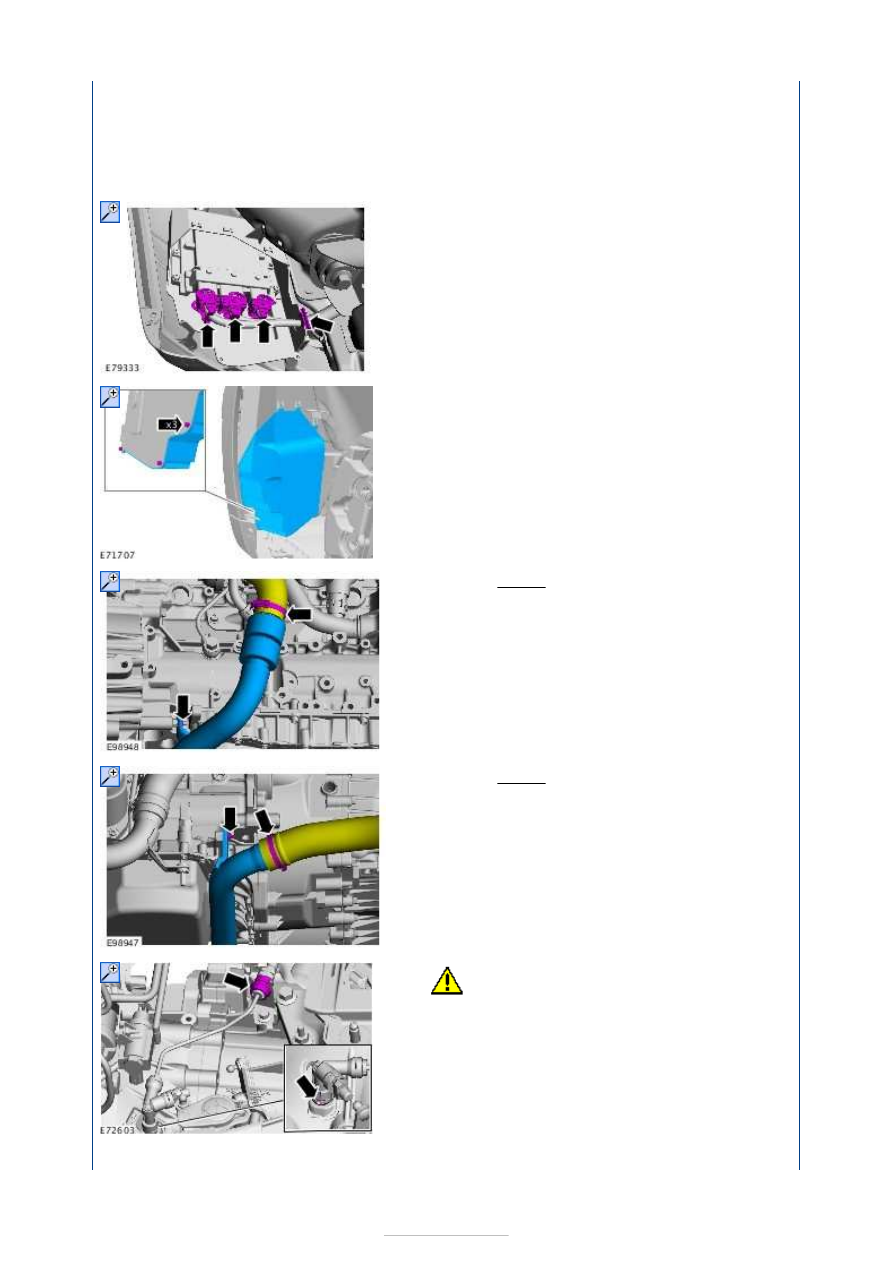

CAUTION: If the fluid is spilled on the

paintwork, the affected area must be
immediately washed down with cold water.











22.

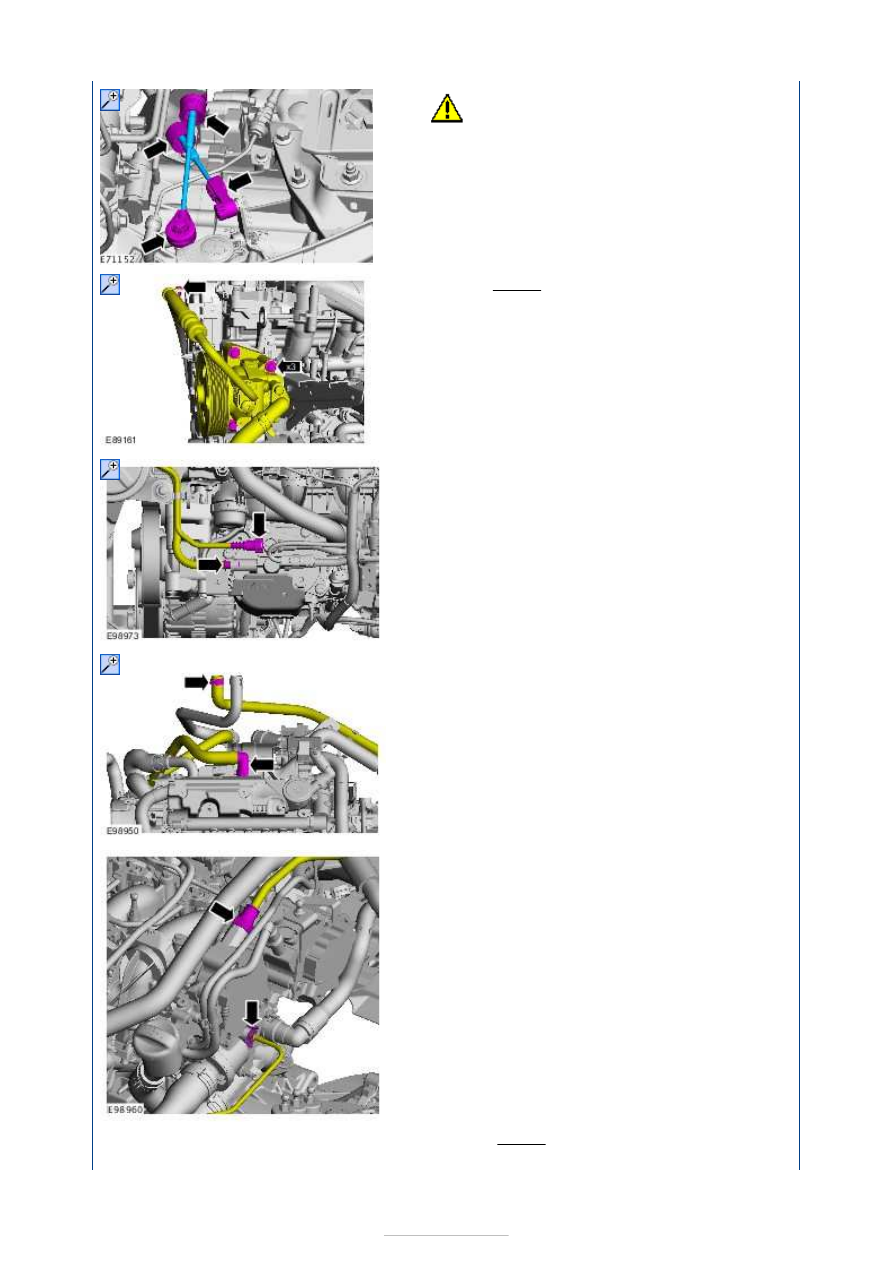

CAUTION: Gearshift cables must not be

kinked or bent.

23. Torque: 24 Nm

24. Refer to:

Quick Release Coupling

 (310-00 Fuel

System - General Information, General
Procedures).

25. General Equipment:

Hose clamp

remover/installer



26.

27. Torque: 10 Nm











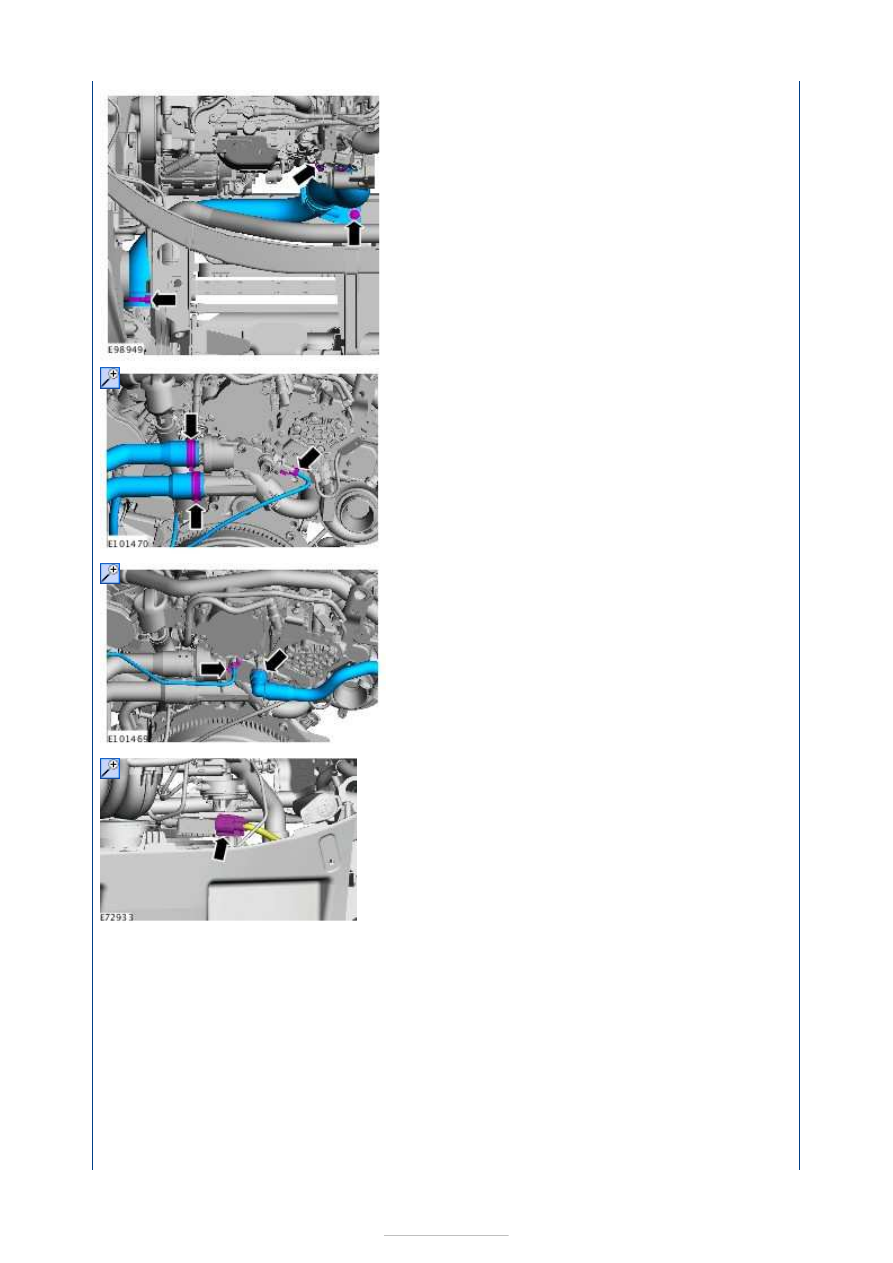

28.

29. General Equipment:

Hose clamp

remover/installer



30.

31.
