minutes of applying the sealant.

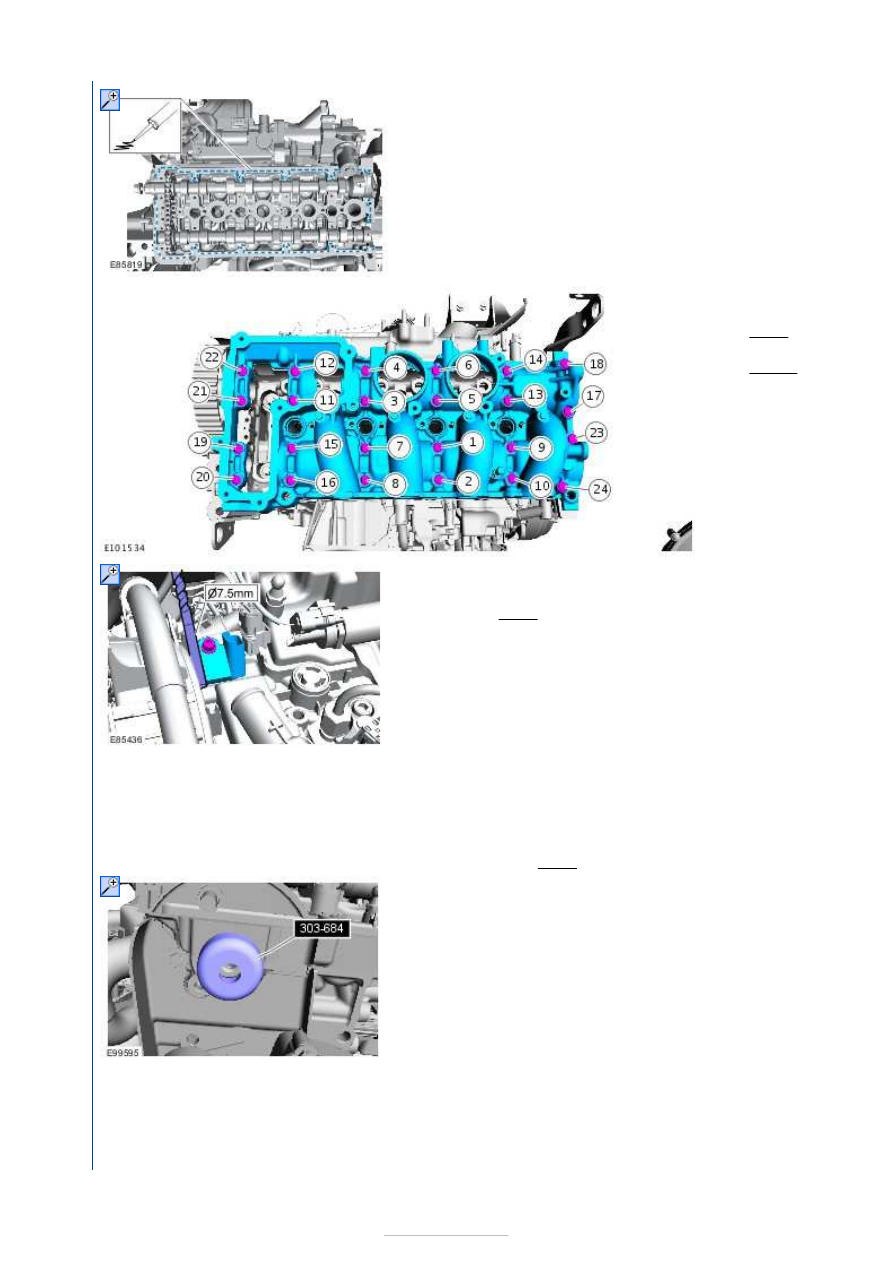

Apply a 3 mm bead of sealant to the cylinder head.

Material:

Silicone Sealant LB (WSE-M4G323-A4 / 2U7J

M4G323-AA)



30. Torque:

8 Nm

11 Nm

Stage 1:

Stage 2:

31. When installing the old sensor.

Torque:

4 Nm

32.

When installiung a new sensor.
Install the CMP sensor until the tip of the sensor
touches the back of the camshaft pulley.

Torque:

4 Nm

33. Special Tool(s):

303-684



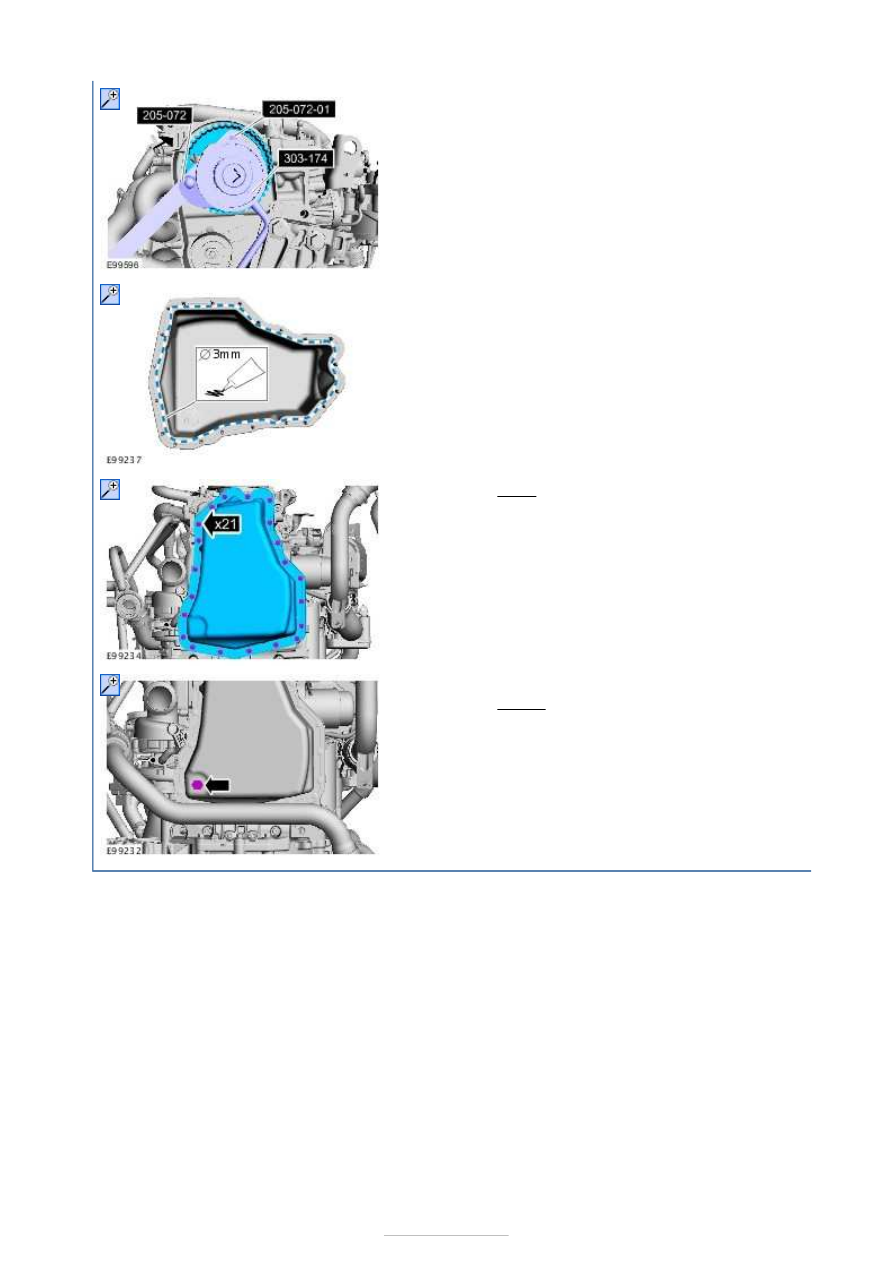

34. Special Tool(s):

205-072

,

205-072-01

,

303-174











35.

NOTE: The component must be installed within 5
minutes of applying the sealant.

Material:

Silicone Sealant LB (WSE-M4G323-A4 / 2U7J

M4G323-AA)



36. Torque: 9 Nm

37.

NOTE: Use a new seal.

Torque:

20 Nm









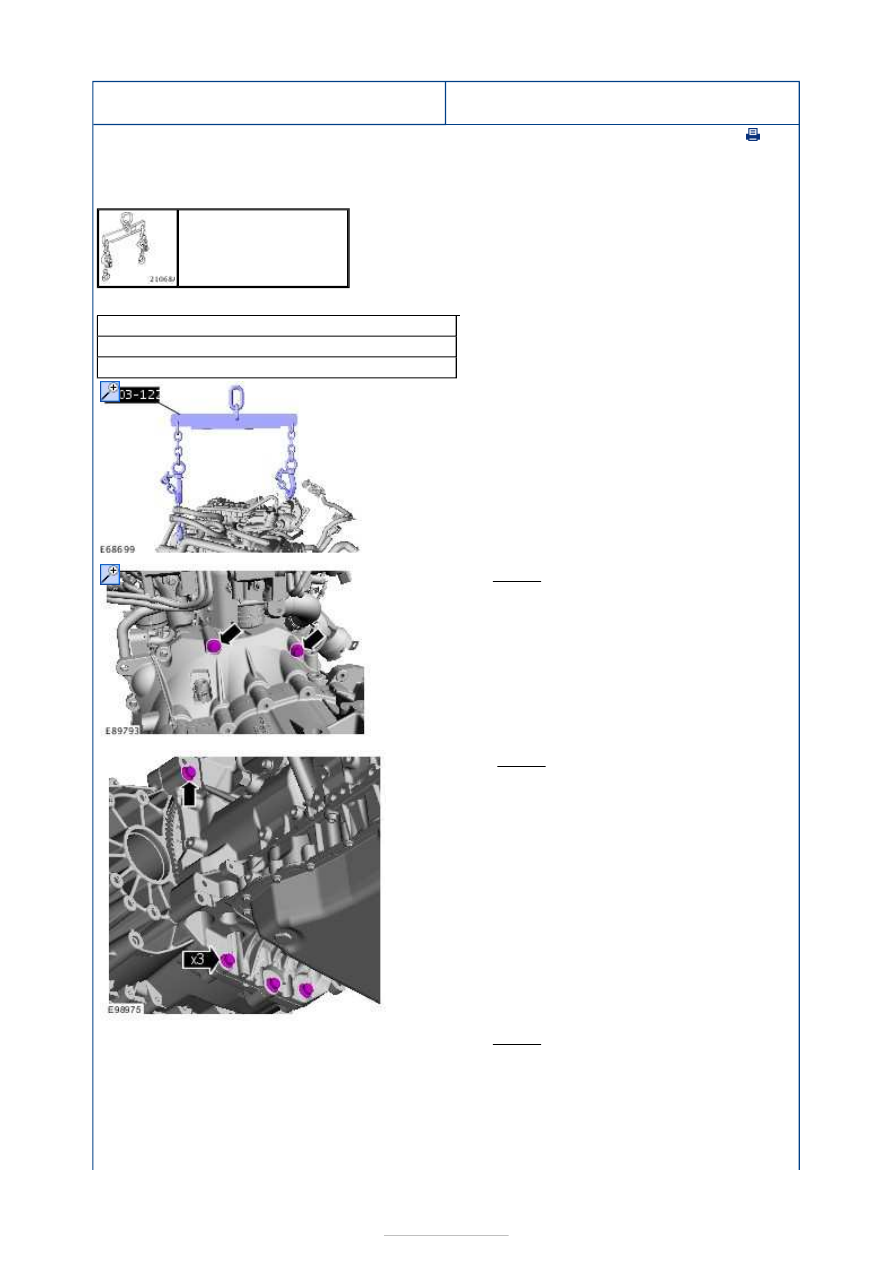

Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Engine

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Installation

Special Tool(s)

General Equipment

303-122
Lifting Bracket, Engine

Hose clamp remover/installer

Hydraulic jib crane

Mounting table set

1. Special Tool(s):

303-122



General Equipment:

Hydraulic jib crane



2. Torque: 48 Nm

3. Torque: 48 Nm

4. Torque: 48 Nm









5. Torque: 48 Nm

6. Refer to:

Starter Motor

 (303-06F Starting

System - 2.2L Duratorq-TDCi (129kW/175PS) -
DW, Removal and Installation).
Refer to:

Generator - 2.2L Duratorq-TDCi

(129kW/175PS) - DW

 (414-02 Generator and

Regulator, Removal and Installation).

7.

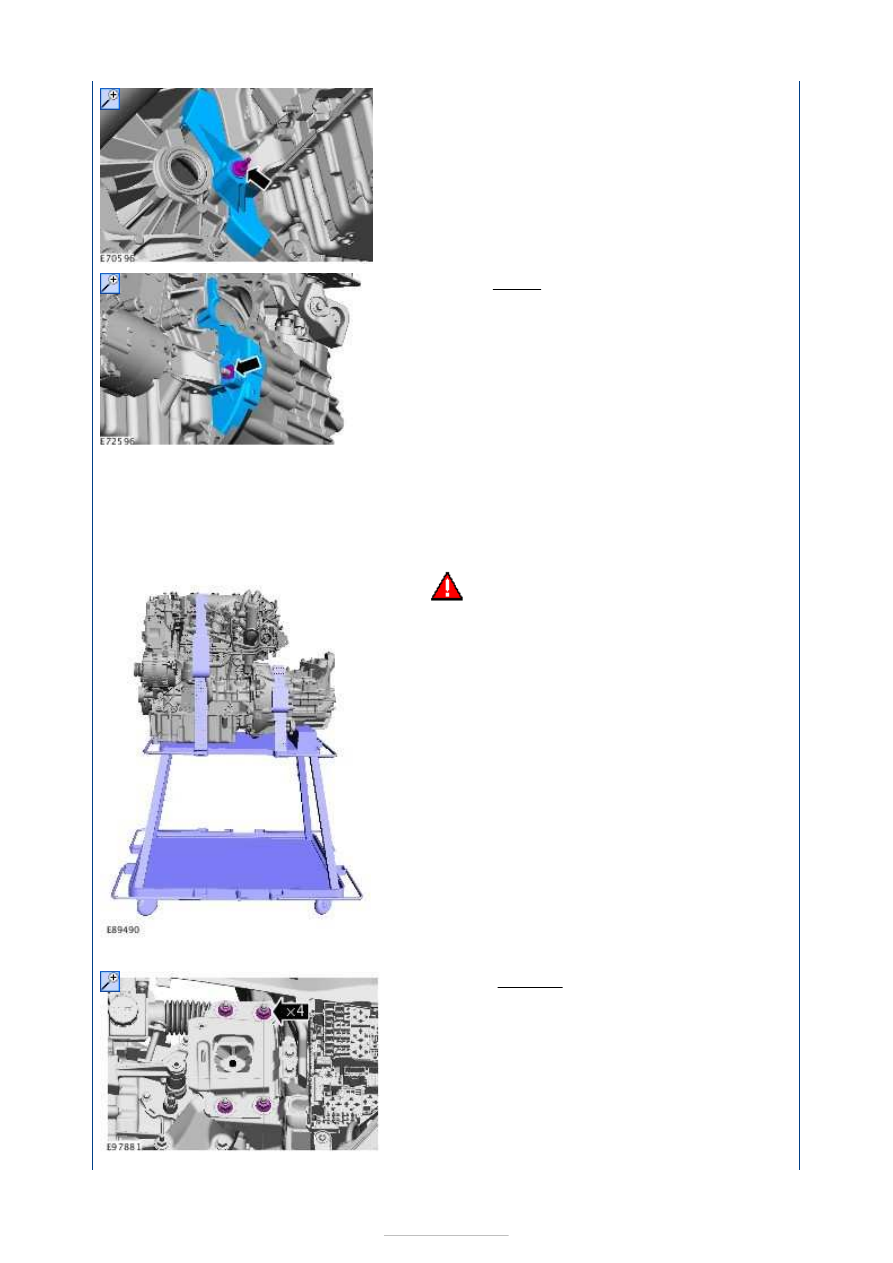

WARNING: Make sure that the engine

and transmission assembly is on wooden
blocks and secured with suitable retaining
straps.

General Equipment:

Mounting table set



8. Lower the vehicle.

9. Loosen: 2 turn(s)
