Ford Galaxy / Ford S-MAX. Manual - part 312

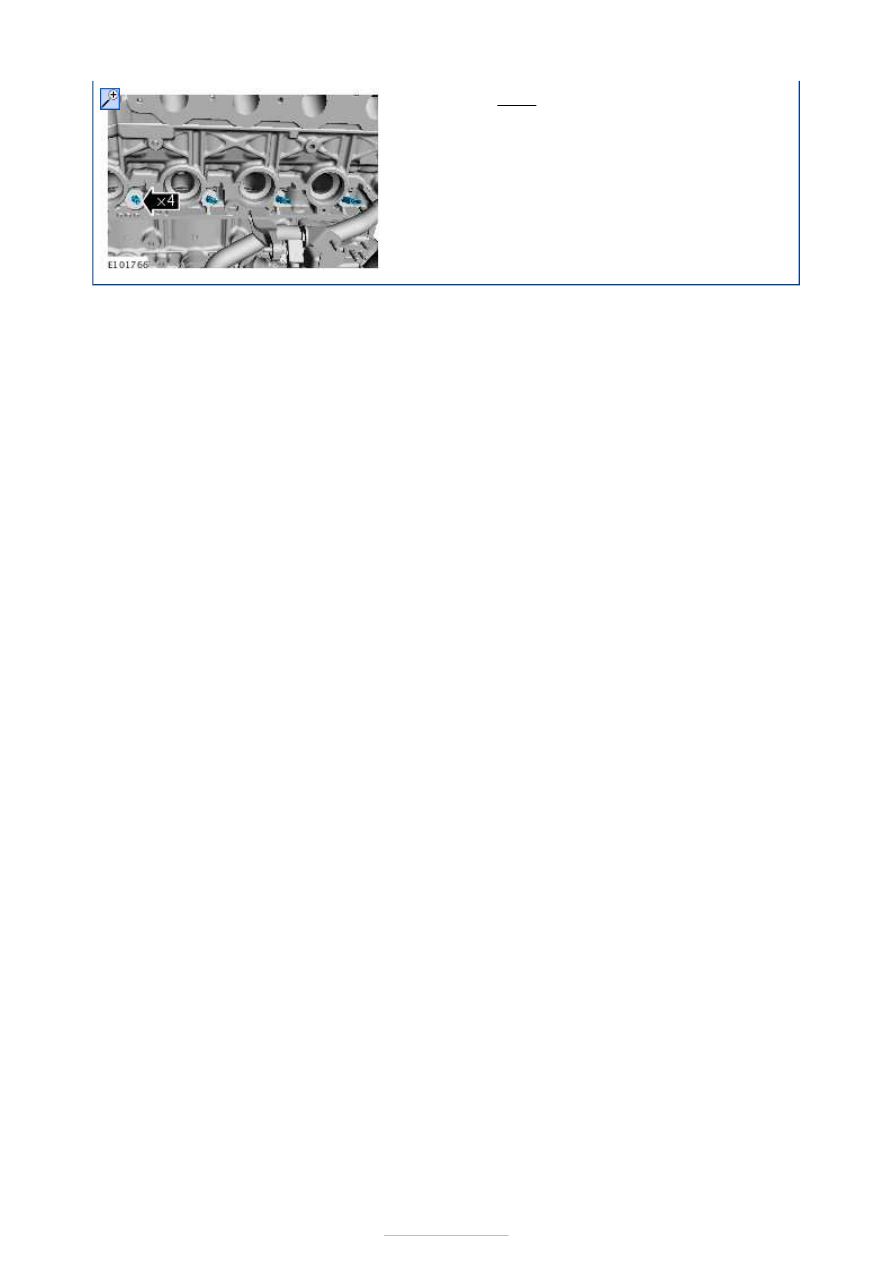

16. Torque: 8 Nm



Engine - 2.2L Duratorq-TDCi (129kW/175PS)
- DW - Engine

S-MAX/Galaxy 2006.5 (02/2006

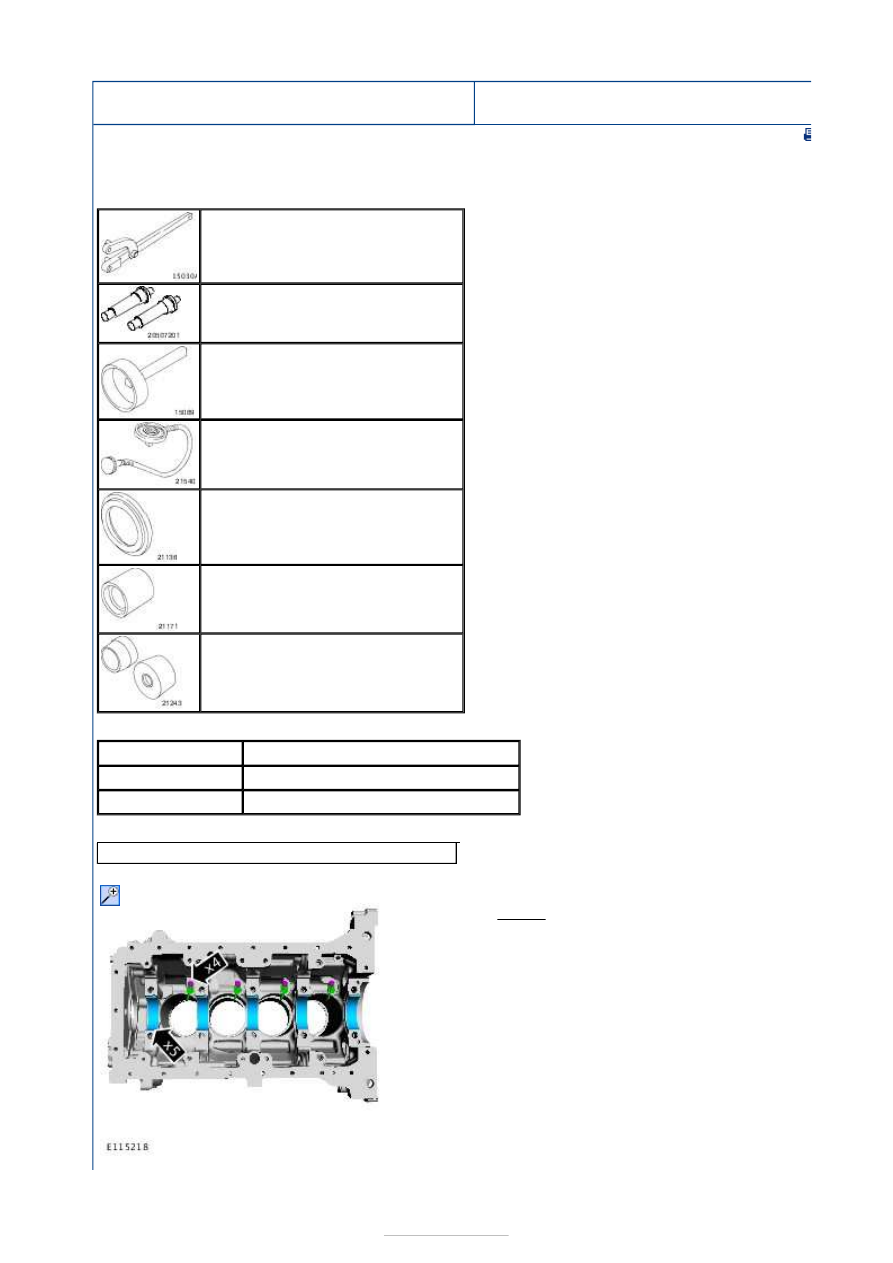

Assembly

Special Tool(s)

Materials

General Equipment

NOTE: Make sure that these components are installed to the noted removal position.

205-072
Universal Flange Holding Wrench

205-072-01
Adapter for 205-072

205-307
Installer, Wheel Speed Sensor Ring

303-174
Gauge, Bolt Angle

303-255
Installer, Timing Cover Seal

303-395
Installer, Crankshaft Seal

303-684
Installer, Crankshaft Front Seal

Name

Specification

Engine Oil - 5W-30 WSS-M2C913-B

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

Piston ring compressor

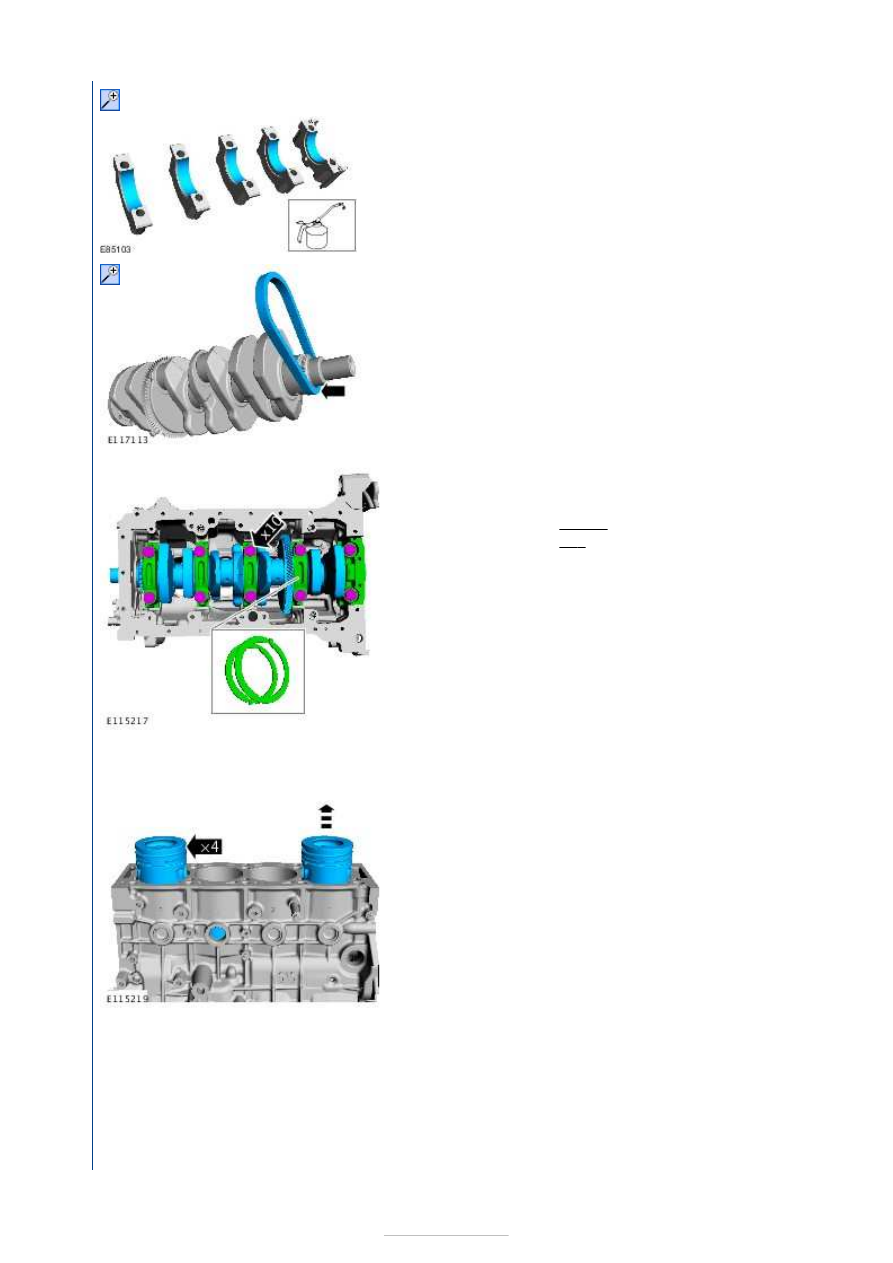

1. Material:

Engine Oil - 5W-30 (WSS-M2C913-B)



Torque:

10 Nm

















2. Material:

Engine Oil - 5W-30 (WSS-M2C913-B)



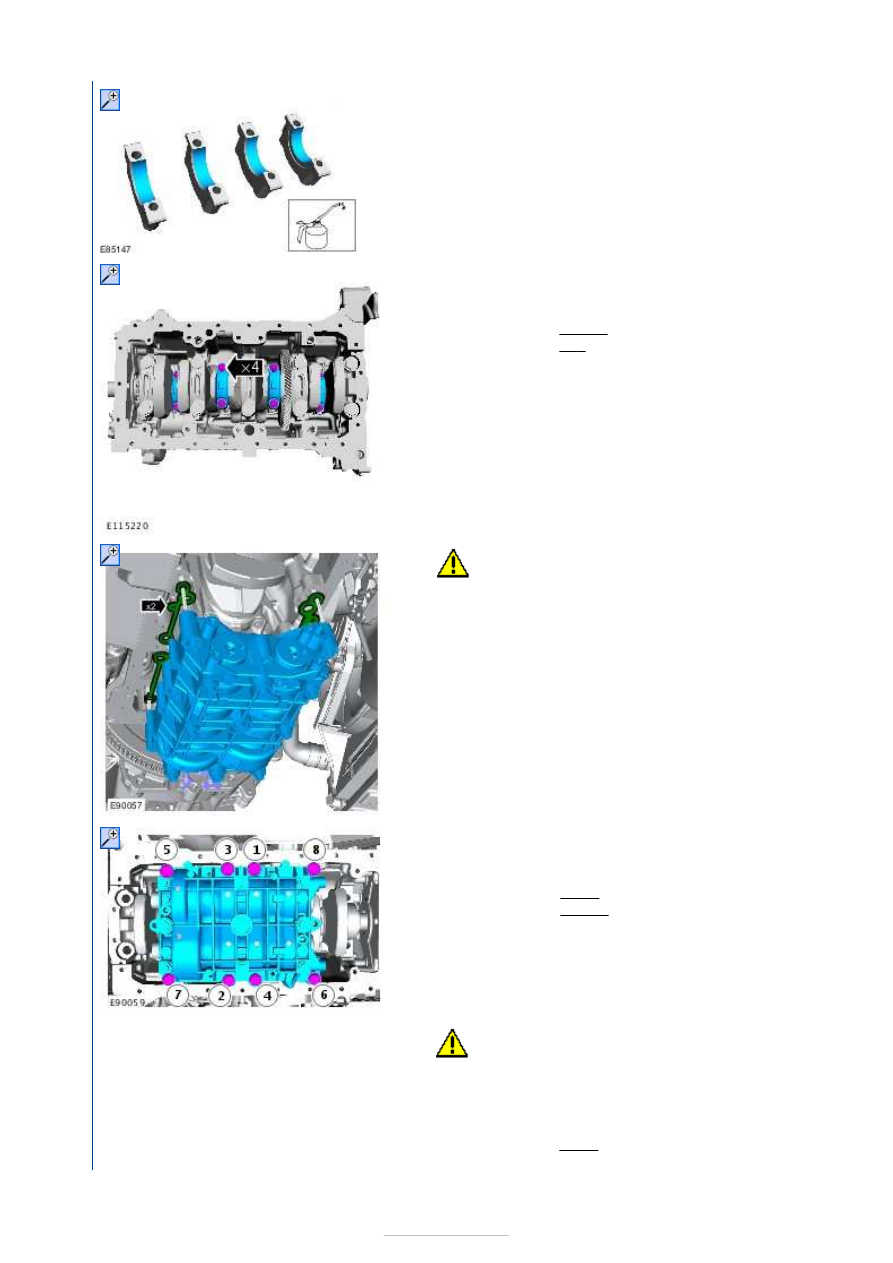

3.

4.

NOTE: Make sure that these components are
installed to the noted removal position.

Torque:



30 Nm
82°

Stage 1:
Stage 2:

5.

NOTE: Make sure that these components are
installed to the noted removal position.

General Equipment:

Piston ring compressor



Material:

Engine Oil - 5W-30 (WSS-M2C913-B)



6.

NOTE: Make sure that these components are
installed to the noted removal position.

Material:

Engine Oil - 5W-30 (WSS-M2C913-B)











7.

NOTE: Make sure that these components are
installed to the noted removal position.

Torque:



20 Nm
70°

Stage 1:
Stage 2:

8.

CAUTION: Extreme cleanliness must be

exercised when handling the component.
NOTE: Make sure that these components are
installed to the noted removal position.

9.

NOTE: Make sure that these components are
installed to the noted removal position.

Torque:



5 Nm
22 Nm

Stage 1:
Stage 2:

10.

CAUTION: Make sure that the mating faces are

clean and free of foreign material.
NOTE: Make sure that these components are
installed to the noted removal position.

Torque:



7 Nm

Stage 1:
