Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Cylinder Head

S-MAX/Galaxy 2006.5 (02/2006-)



Print



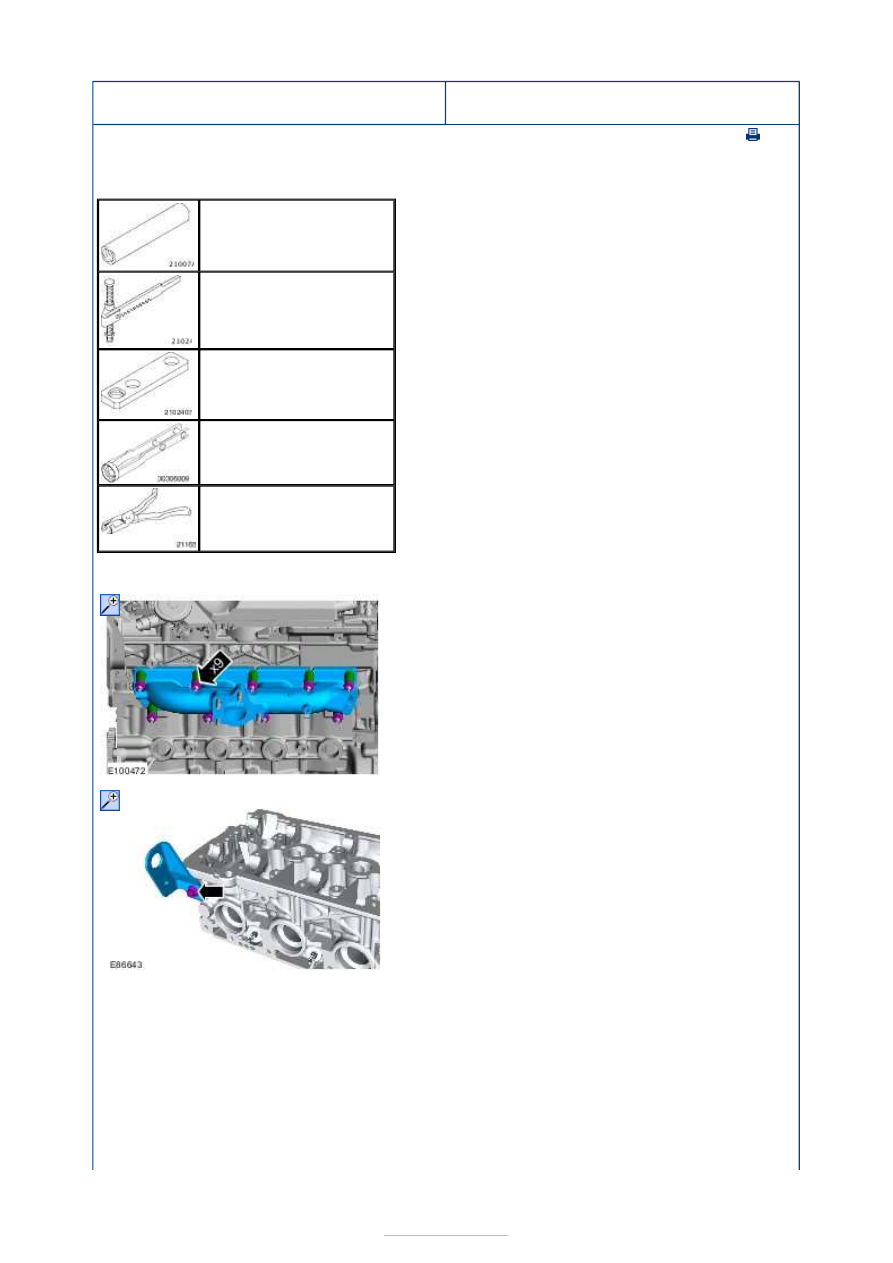

Disassembly and Assembly of Subassemblies

Special Tool(s)

Disassembly

303-037
Installer, Valve Stem Seal

303-060
Compressor, Valve Spring

303-060-07
Adapter for 303-060

303-060-09A
Adapter for 303-060

303-390
Pliers, Valve Stem Seal

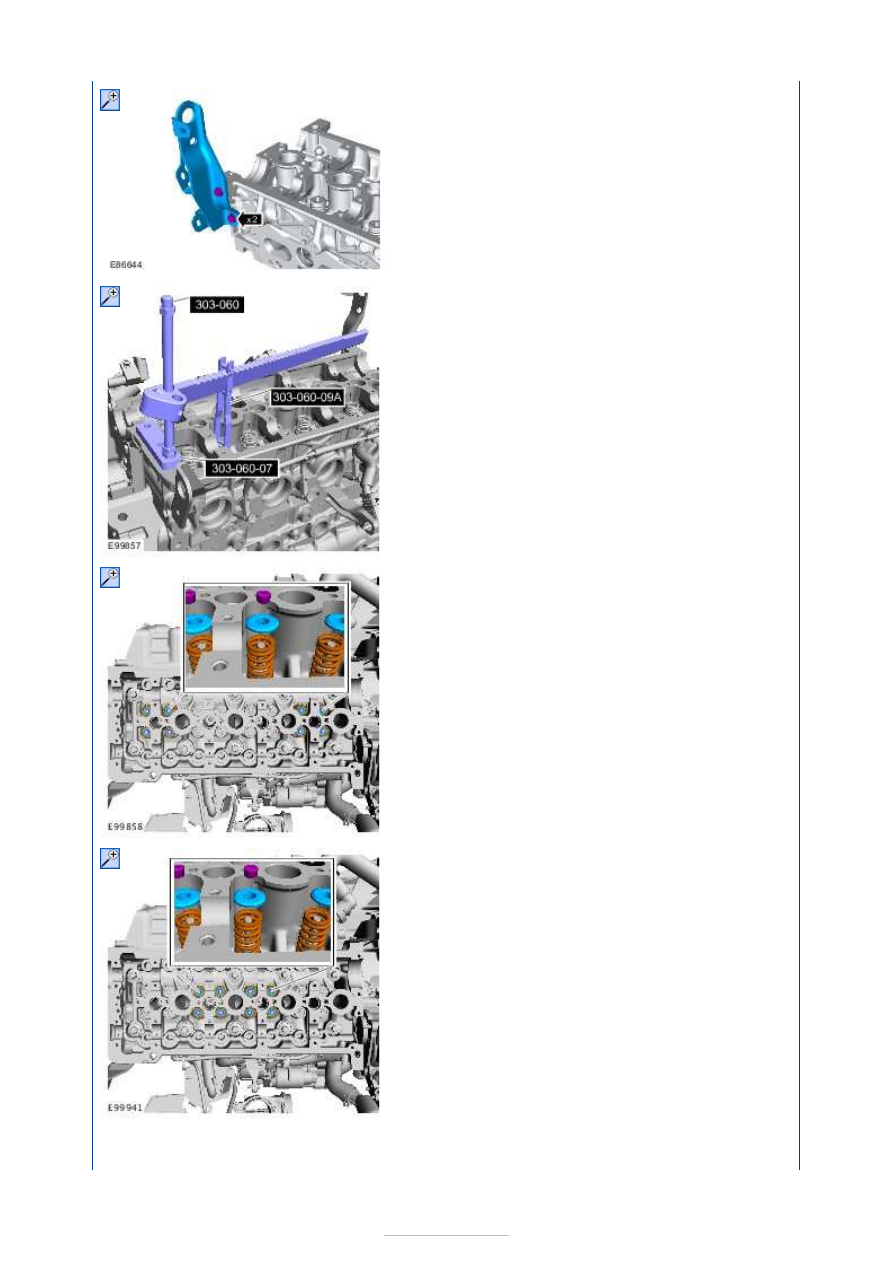

1.

2.

3.















4. Special Tool(s):

303-060

,

303-060-07

,

303-060-

09A



5.

6.

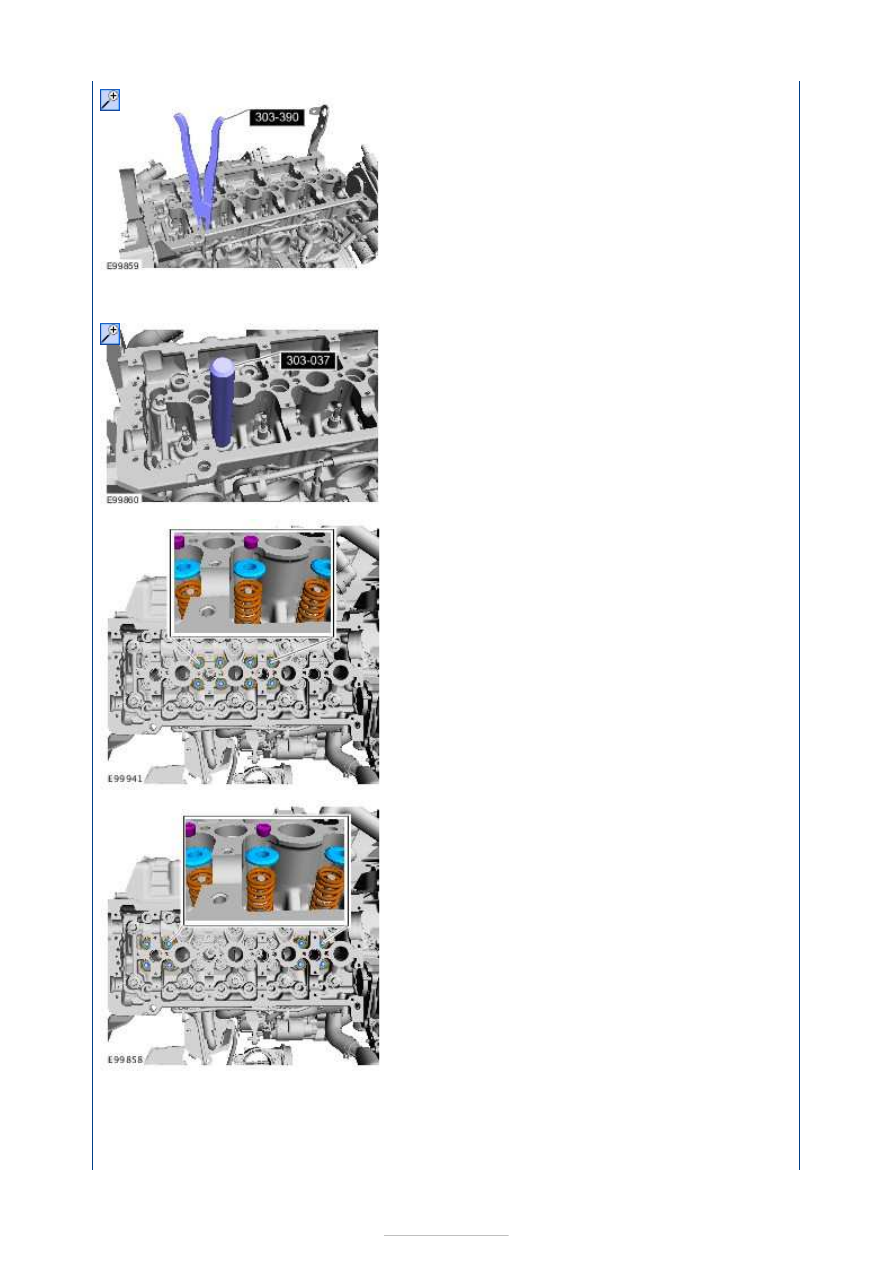

7. Special Tool(s):

303-390











Assembly

8. Special Tool(s):

303-037



9.

10.

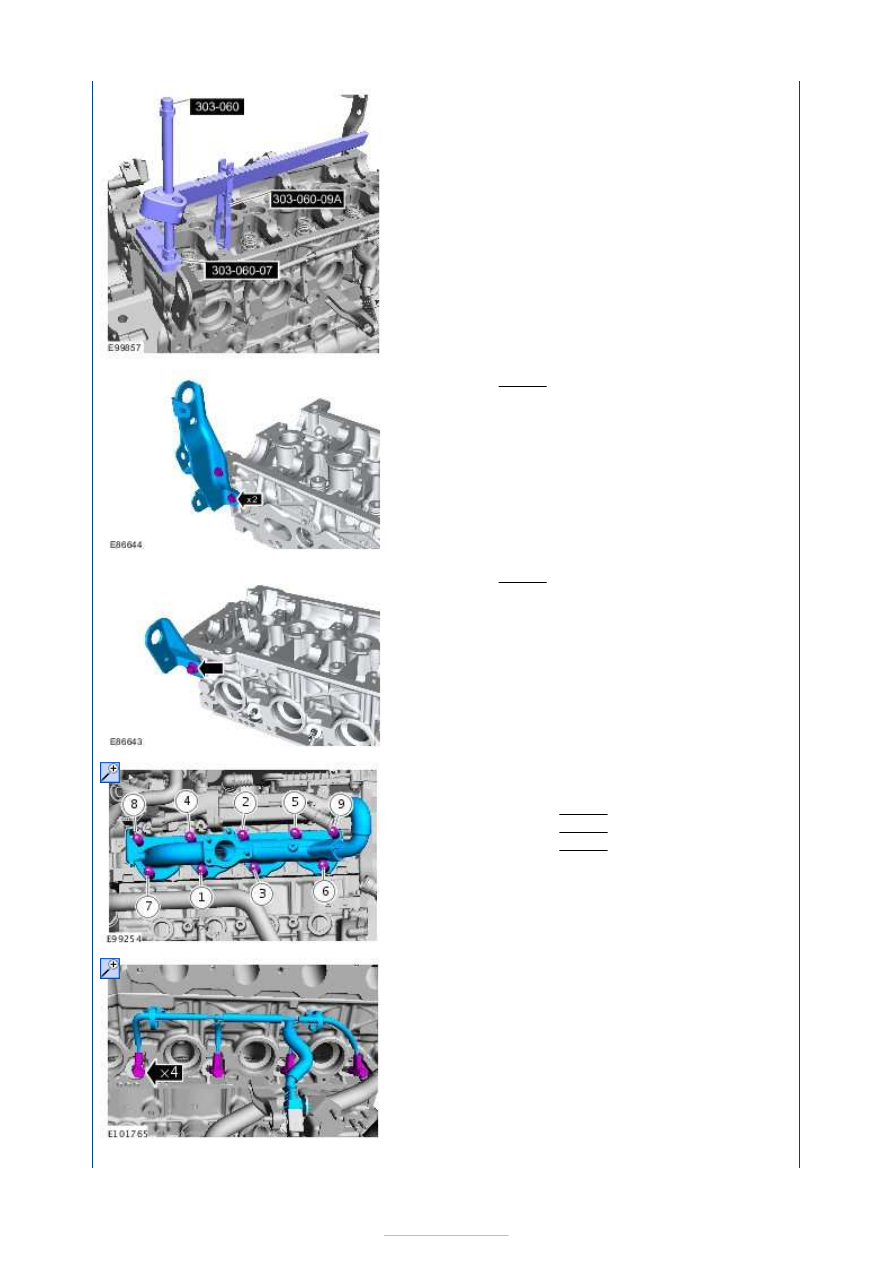

11. Special Tool(s):

303-060

,

303-060-07

,

303-060-

09A











12. Torque: 12 Nm

13. Torque: 19 Nm

14.

NOTE: Install new nuts and a new gasket.

Torque:



12 Nm
25 Nm
25 Nm

Stage 1:
Stage 2:
Stage 3:

15.
