9 Nm

Stage 2:

11. Torque: 14 Nm

12.

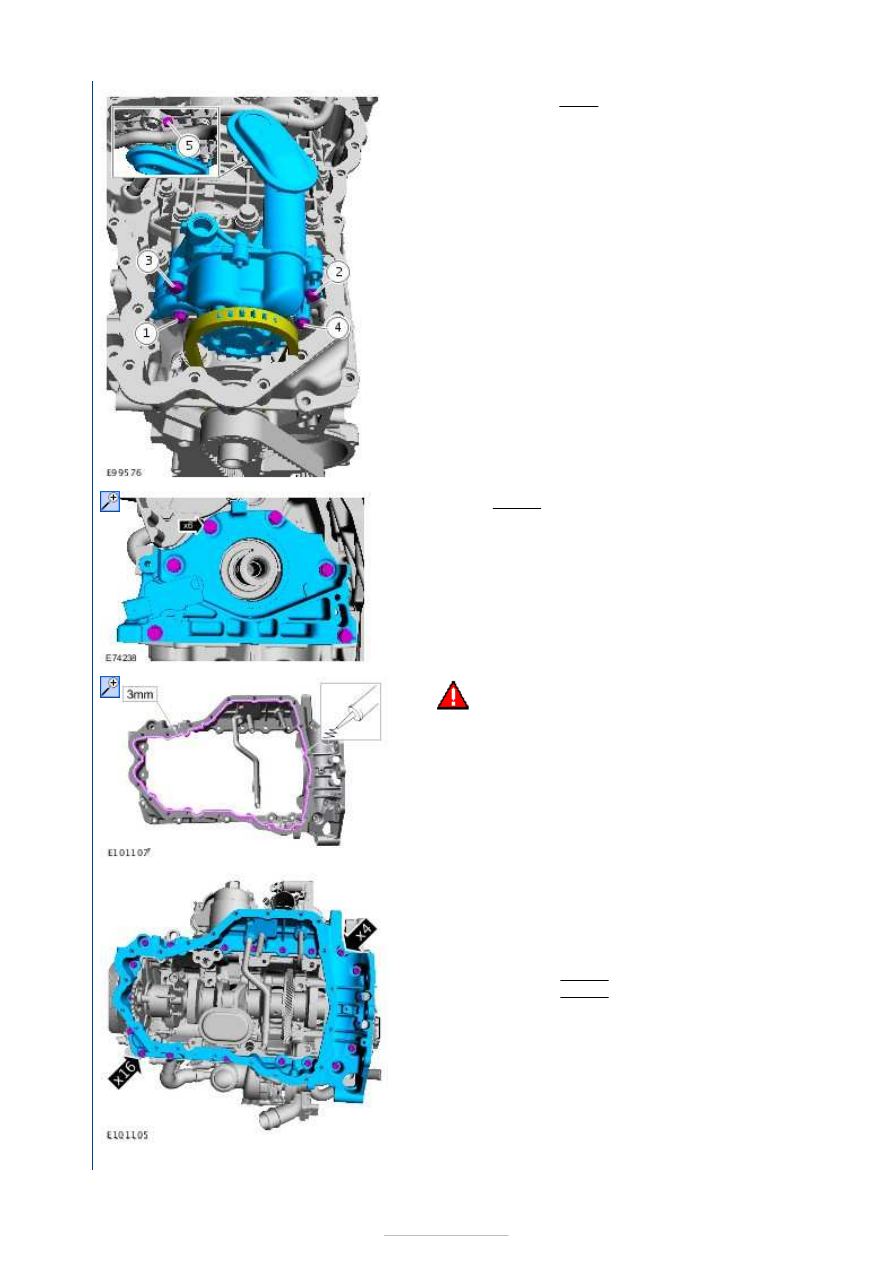

WARNING: Extreme cleanliness must be

exercised when handling these components.

Material:

Silicone Sealant LB (WSE-M4G323-A4 / 2U7J

M4G323-AA)



13.

NOTE: Make sure that these components are
installed to the noted removal position.
NOTE: The component must be installed within 5
minutes of applying the sealant.

Torque:



10 Nm
16 Nm

Stage 1:
Stage 2:









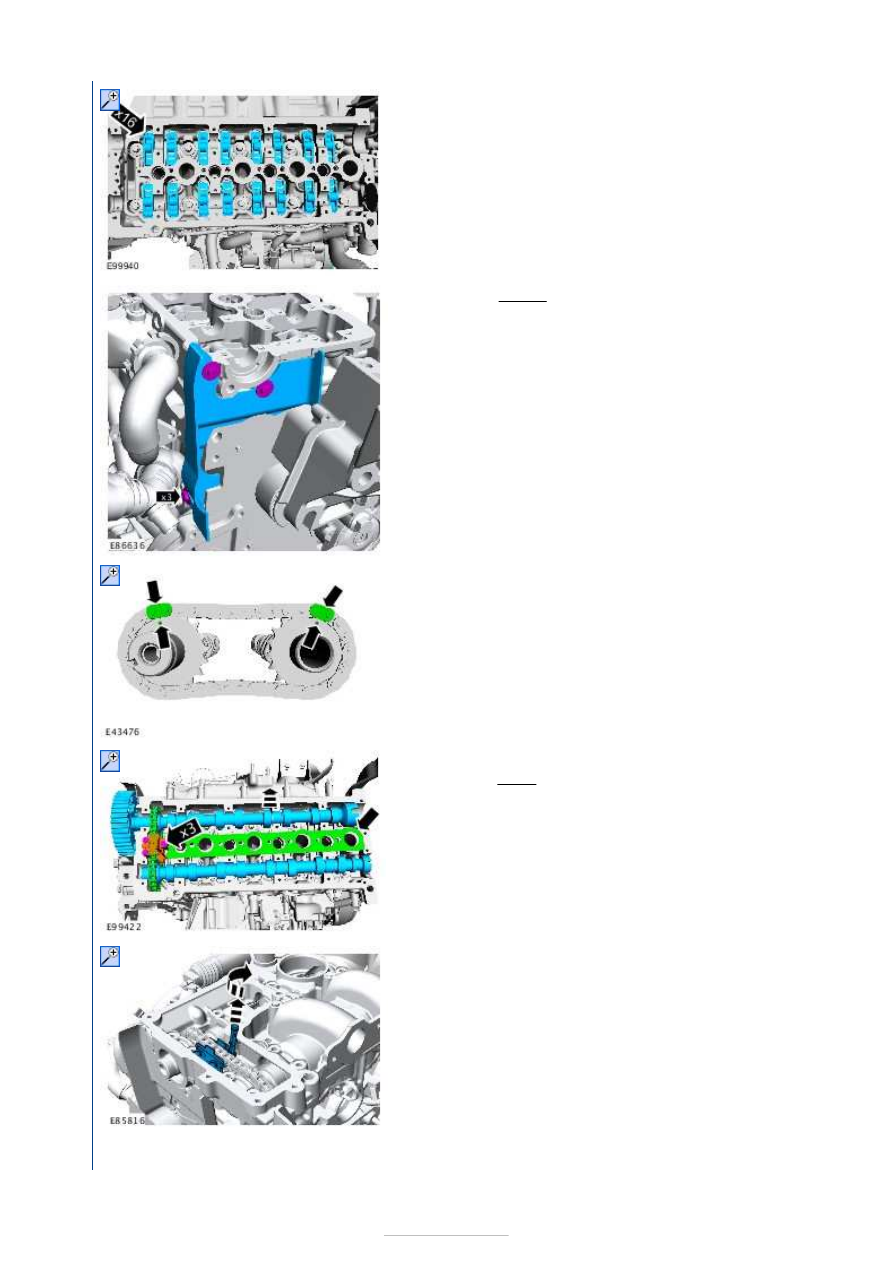

14.

NOTE: The gasket is to be reused unless damaged.

Torque:

27 Nm

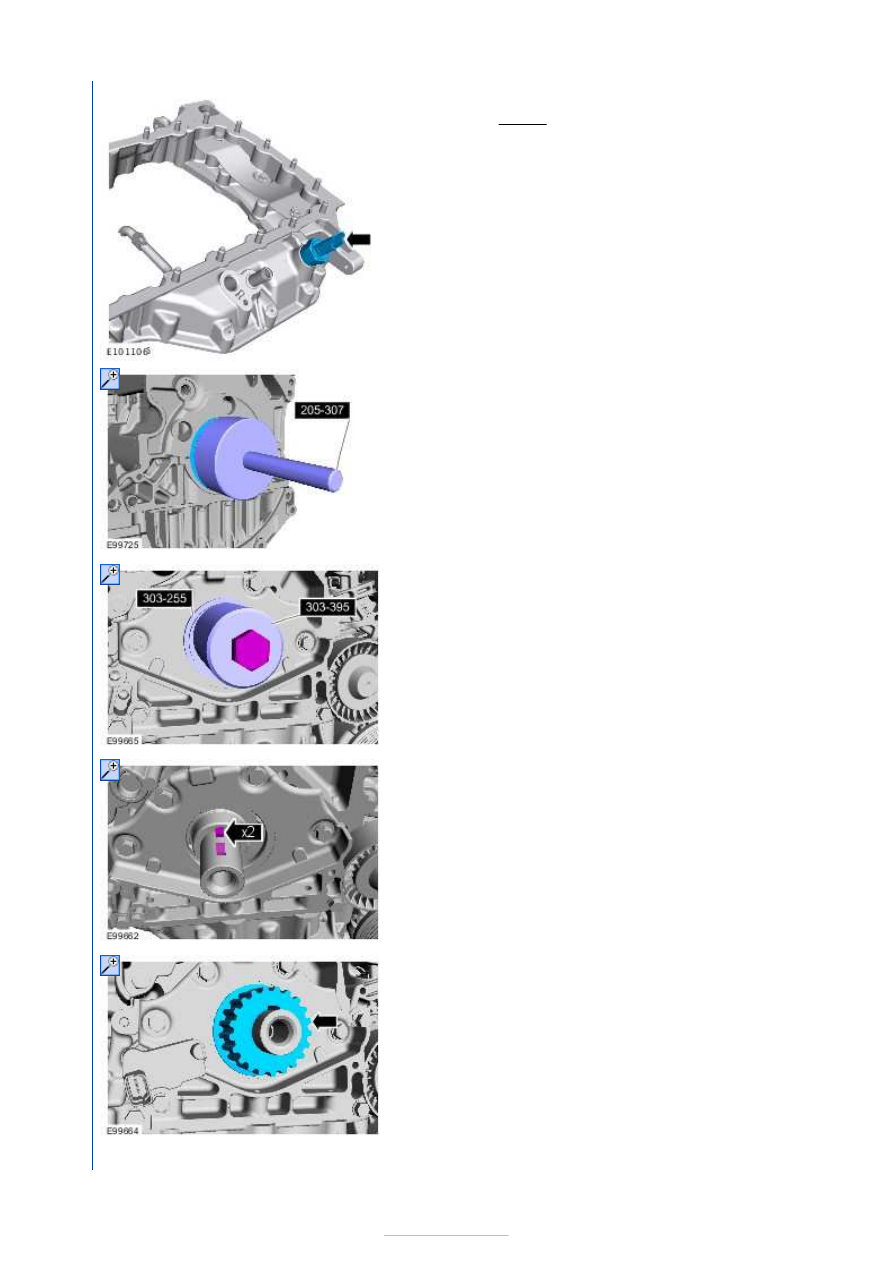

15. Special Tool(s):

205-307



16. Special Tool(s):

303-255

,

303-395



17.

18.











19.

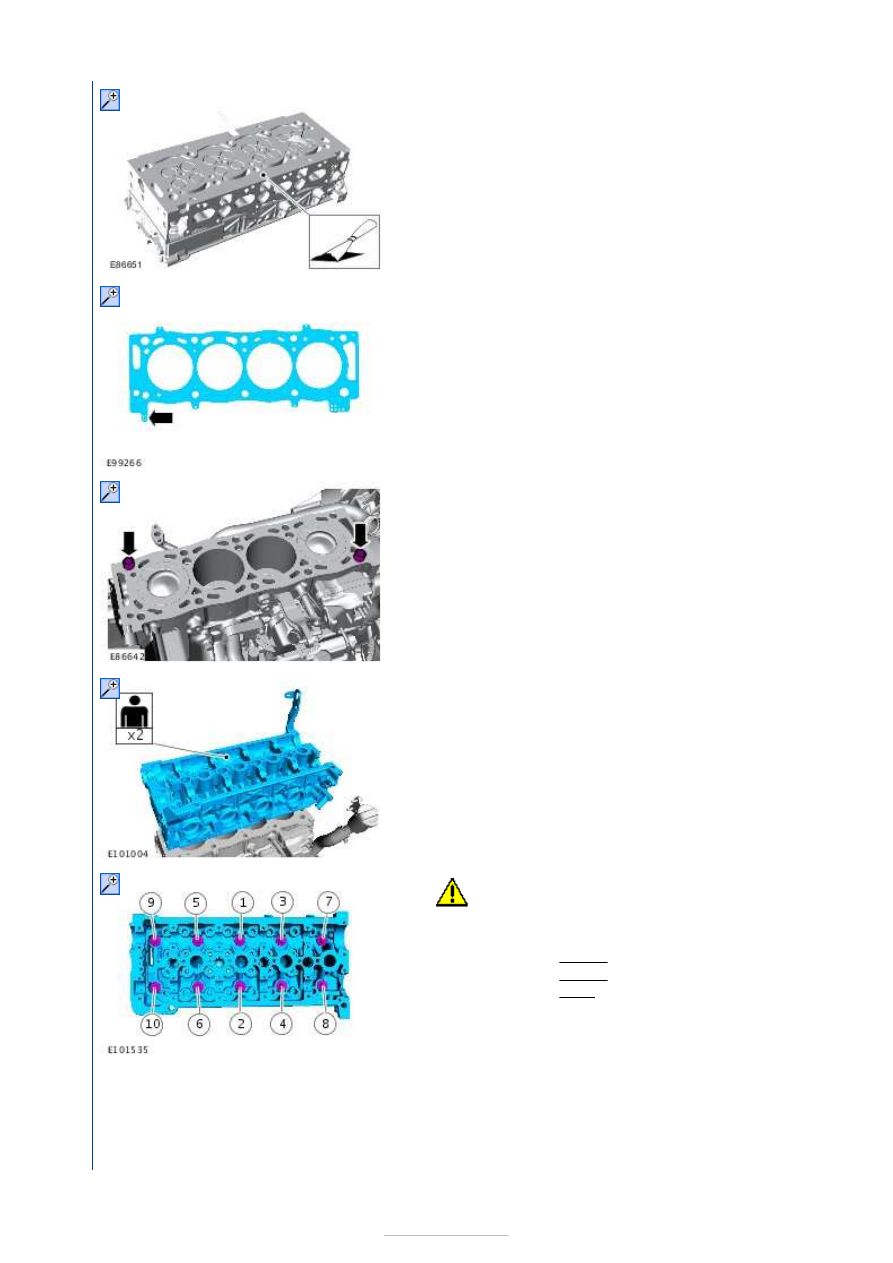

20. Make sure to use the right thickness of the cylinder head

gasket.

Refer to:

Specifications

 (303-01G Engine - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, Specifications).

21.

22.

23.

CAUTION: Make sure that new bolts are

installed.

Torque:



20 Nm
60 Nm
220°

Stage 1:
Stage 2:
Stage 3:

24.











25. Torque: 20 Nm

26.

27. Material:

Engine Oil - 5W-30 (WSS-M2C913-B)



Torque:

6 Nm

28.

29.

NOTE: The component must be installed within 5
