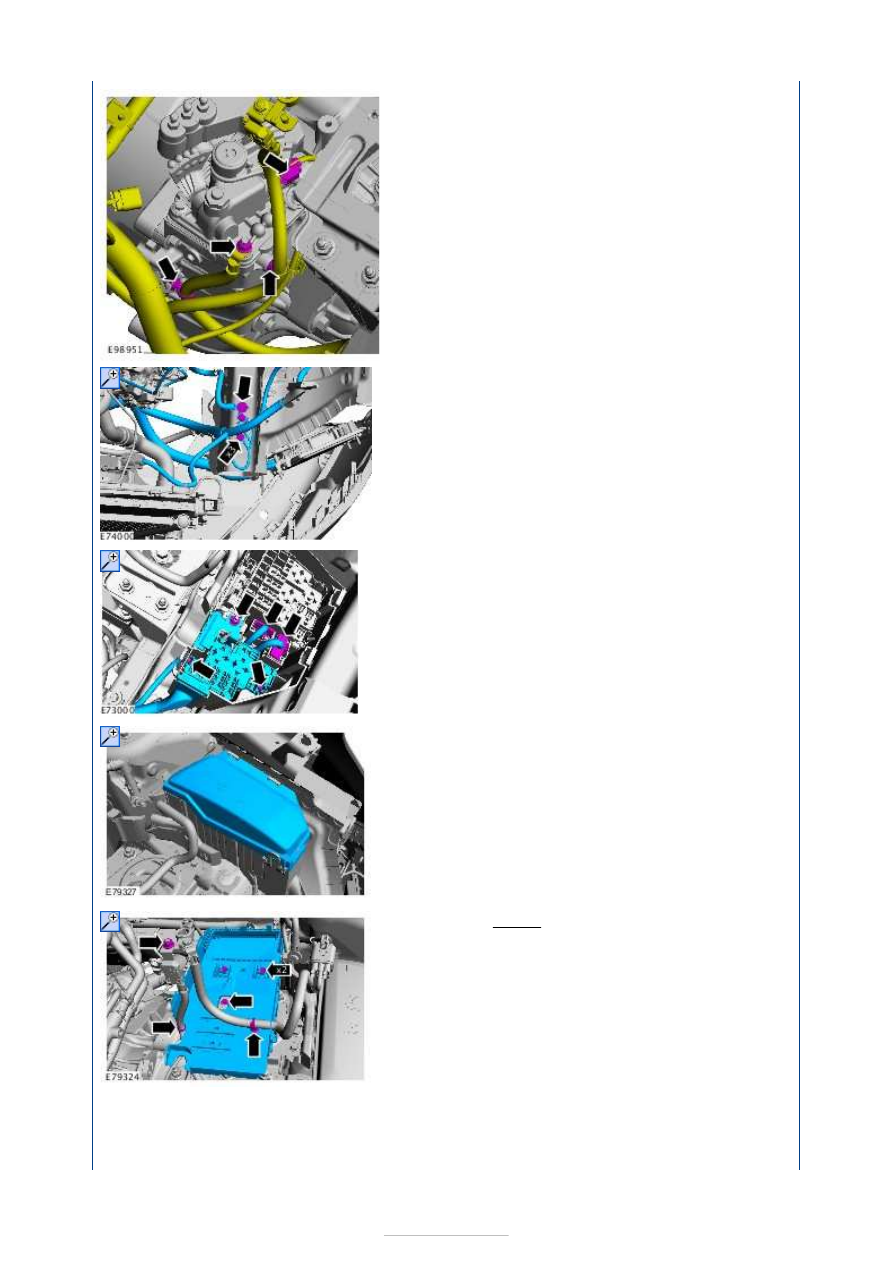

32.

33.

34.

35. Torque: 10 Nm

36.











37.

38. Refer to: Clutch System Bleeding (308-00,

General Procedures).

39. Refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03F Engine Cooling - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, General
Procedures).

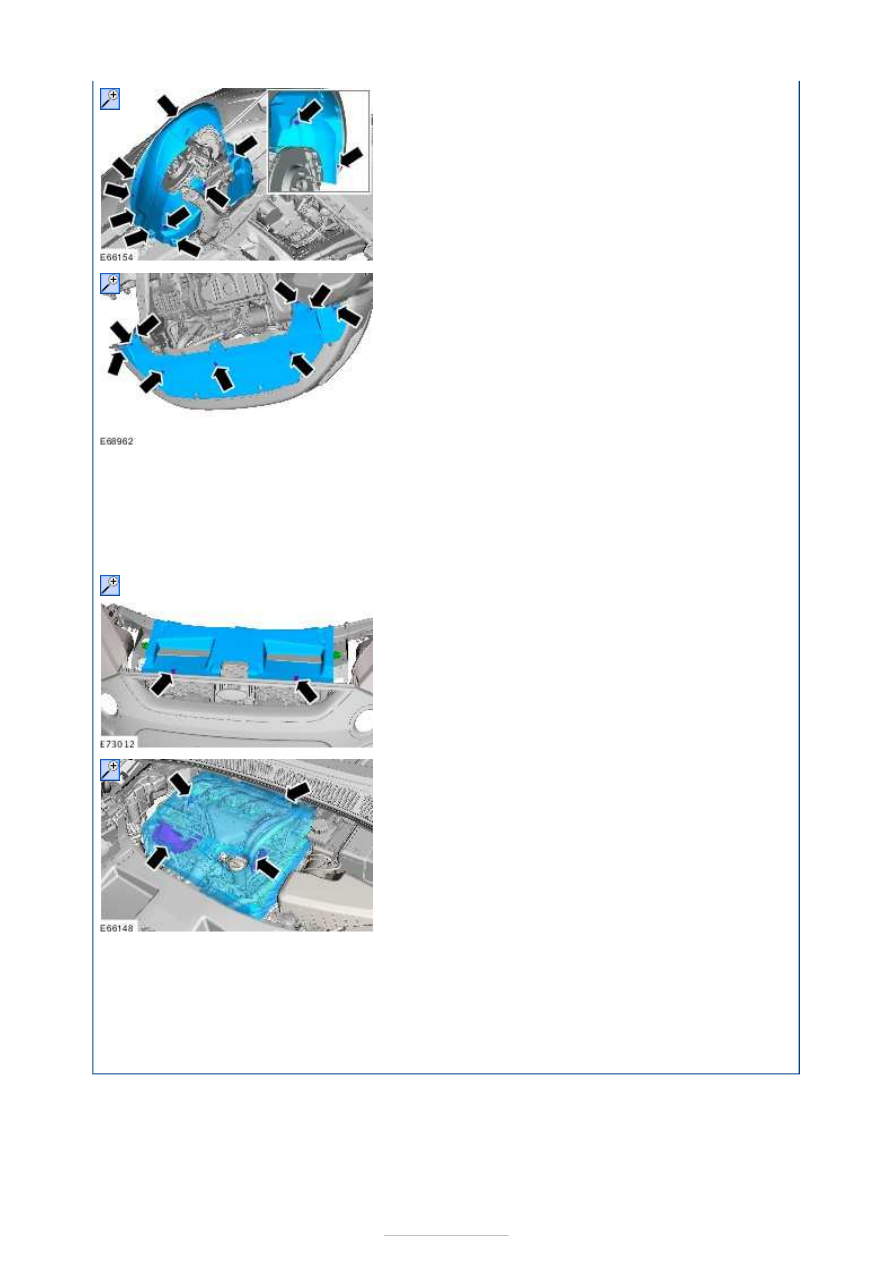

40.

41.

42. Refer to:

Battery

 (414-01 Battery, Mounting and

Cables, Removal and Installation).
Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).
Refer to:

Door Window Motor Initialization

 (501-

11 Glass, Frames and Mechanisms, General
Procedures).









Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Engine Accessories

S-MAX/Galaxy 2006.5 (02/2006



Print

Installation

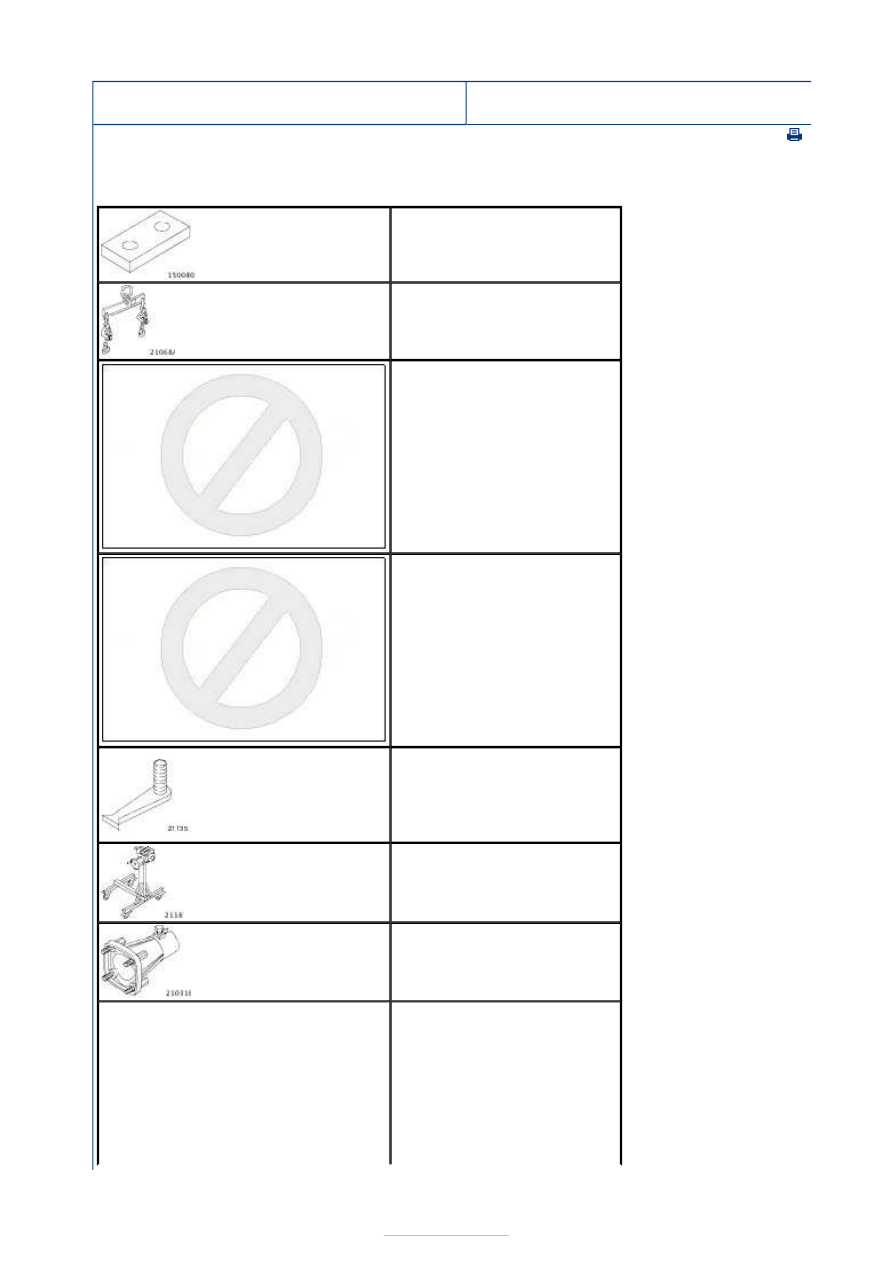

Special Tool(s)

205-044-01
Adapter for 205-044

303-122
Lifting Bracket, Engine

303-1270
Timing Pin, Crankshaft

303-1277
Timing Pin, Camshaft

303-254
Locking Tool, Flywheel

303-435
Mounting Stand

303-435-06
Mounting Bracket for 303-435

303-435-11B
Mounting Plate for 303-435-06















Materials

General Equipment

308-204
Aligner, Clutch Disc

Name

Specification

Brake Cleaner 3U7J-2C410-AA

Dowel with a diameter of 4 mm
Hose clamp remover/installer

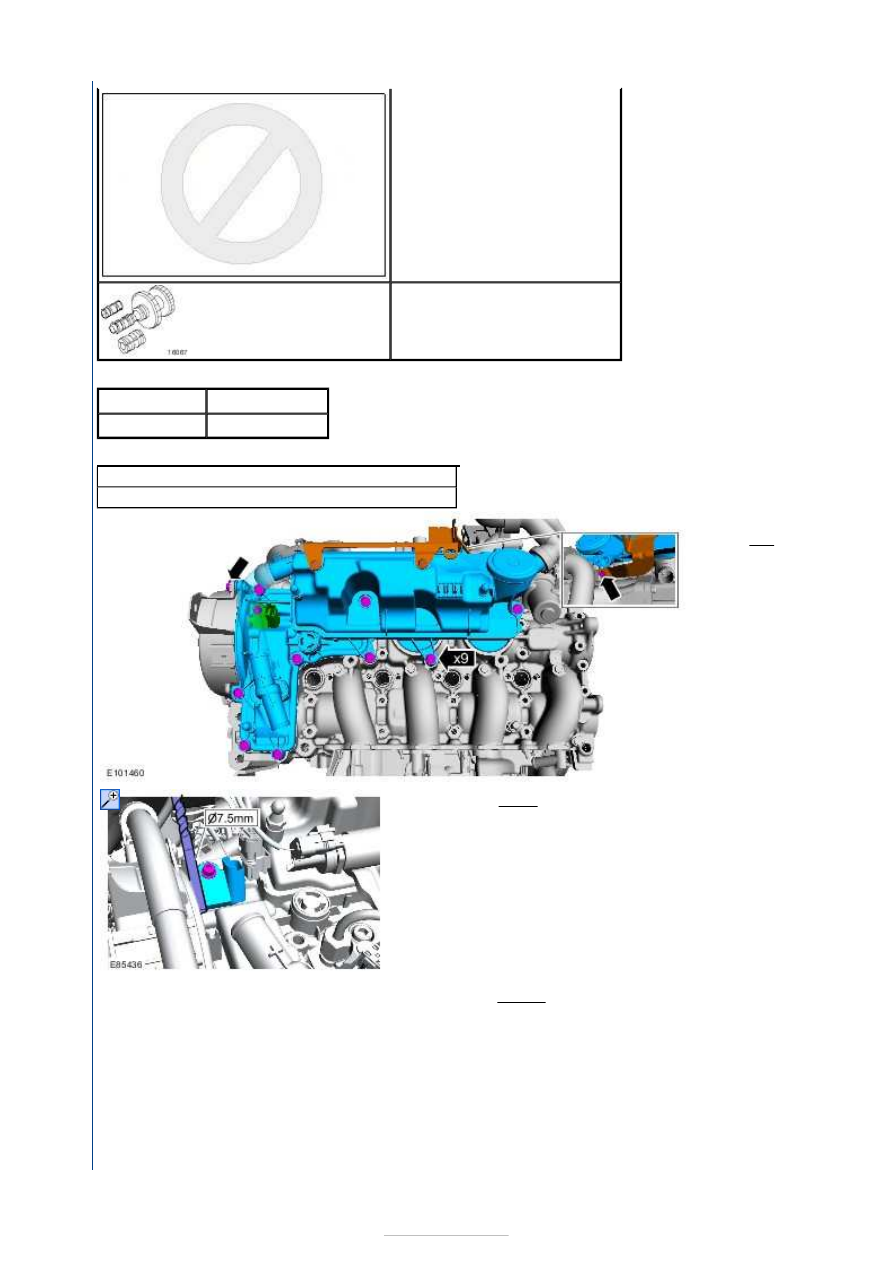

1. Torque:

Nm

2. Torque: 4 Nm

3. Torque: 28 Nm
