24. Install the Special Tool(s):

303-1277



25.

1.

NOTE: Make sure that a new component is
installed.

2. Torque: 60 Nm
3. Torque: 80 Nm

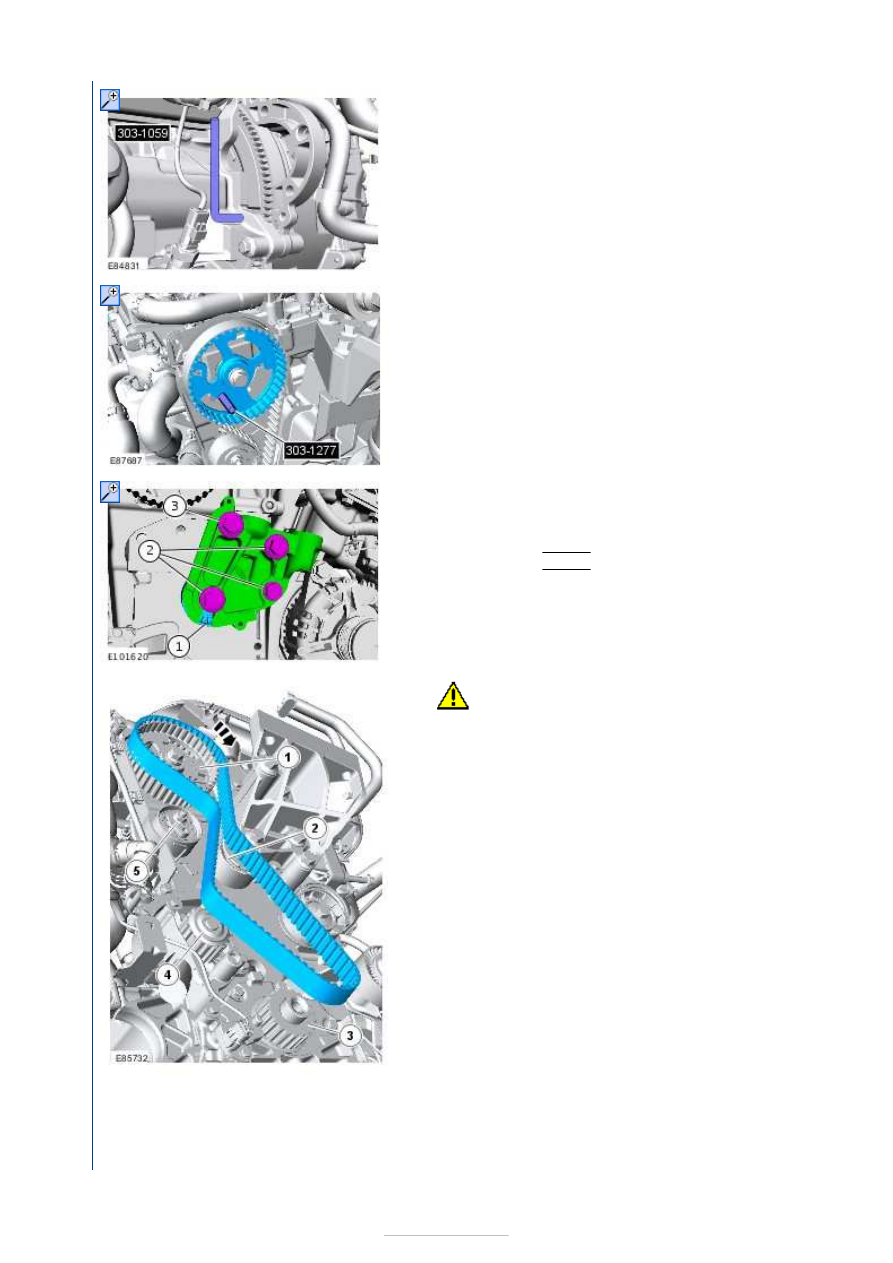

26.

CAUTION: Make sure that the timing belt is

not folded to produce a loop with a diameter less
than 35 mm.

27.

1.

NOTE: Make sure that a new component is
installed.

2.

NOTE: Make sure that a new component is









installed.

3.

NOTE: Only tighten the bolt finger tight at
this stage.

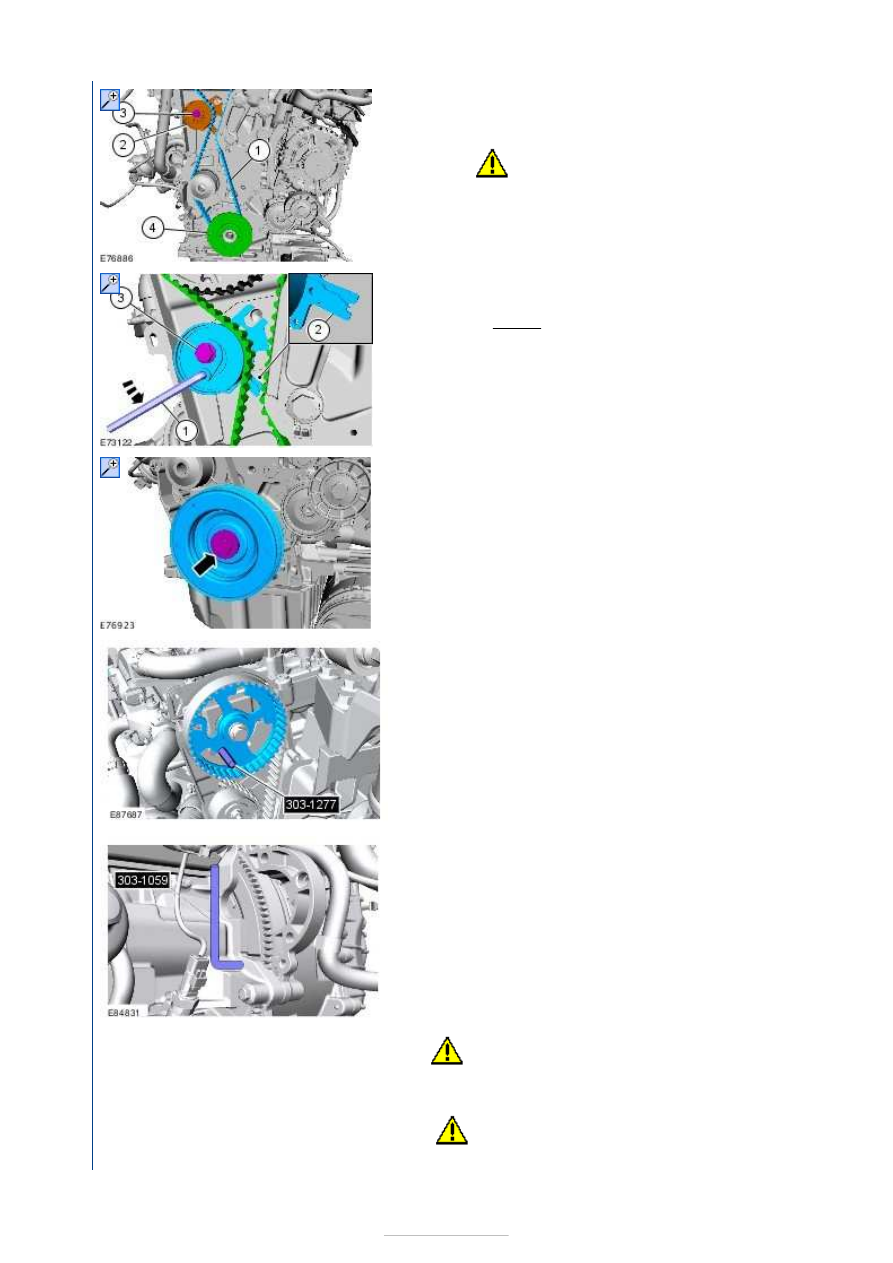

4.

CAUTION: Take extra care when

handling the crankshaft position (CKP)
sensor ring.

28. Allen key, 6mm

Torque:

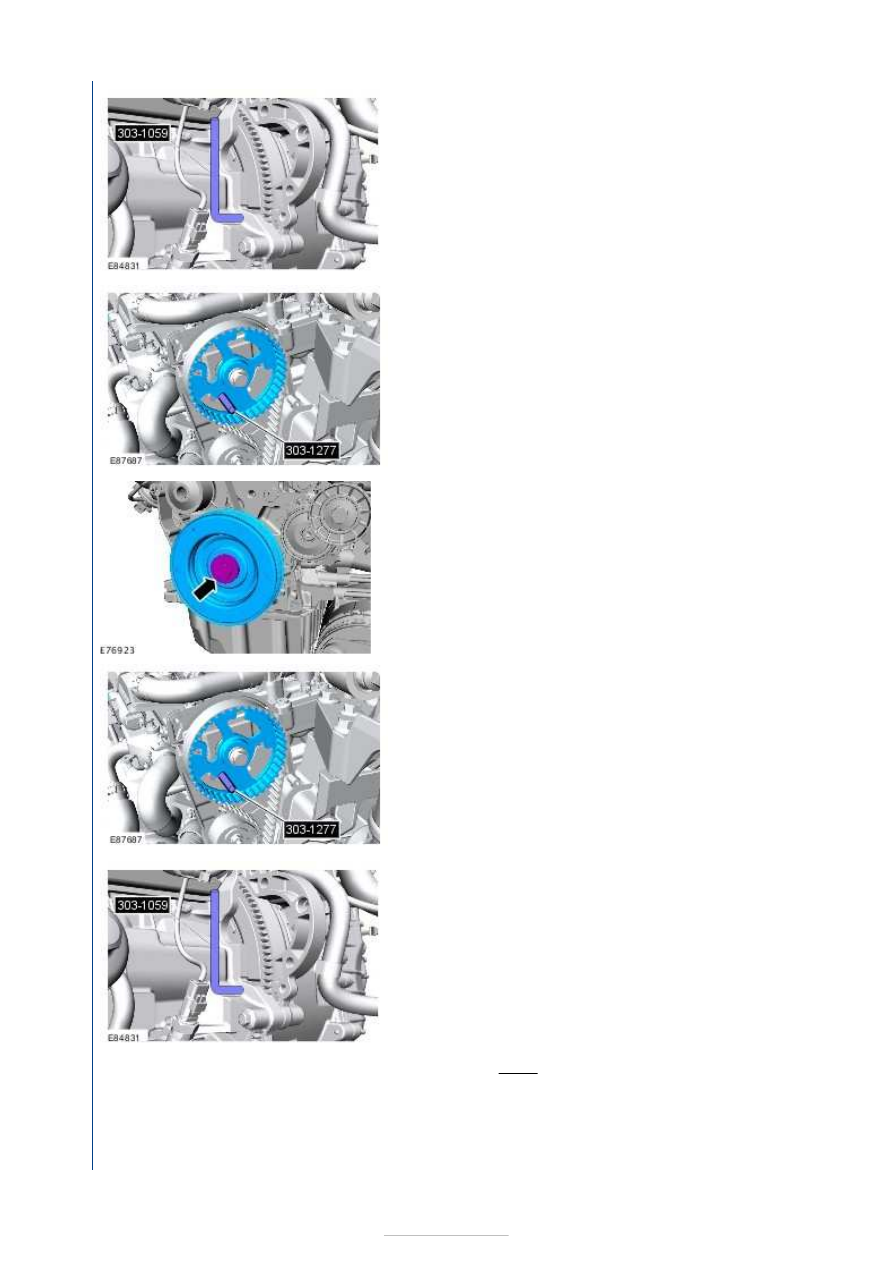

25 Nm

29.

NOTE: Only tighten the bolt finger tight at this
stage.

30. Remove the Special Tool(s):

303-1277



31. Remove the Special Tool(s):

303-1270

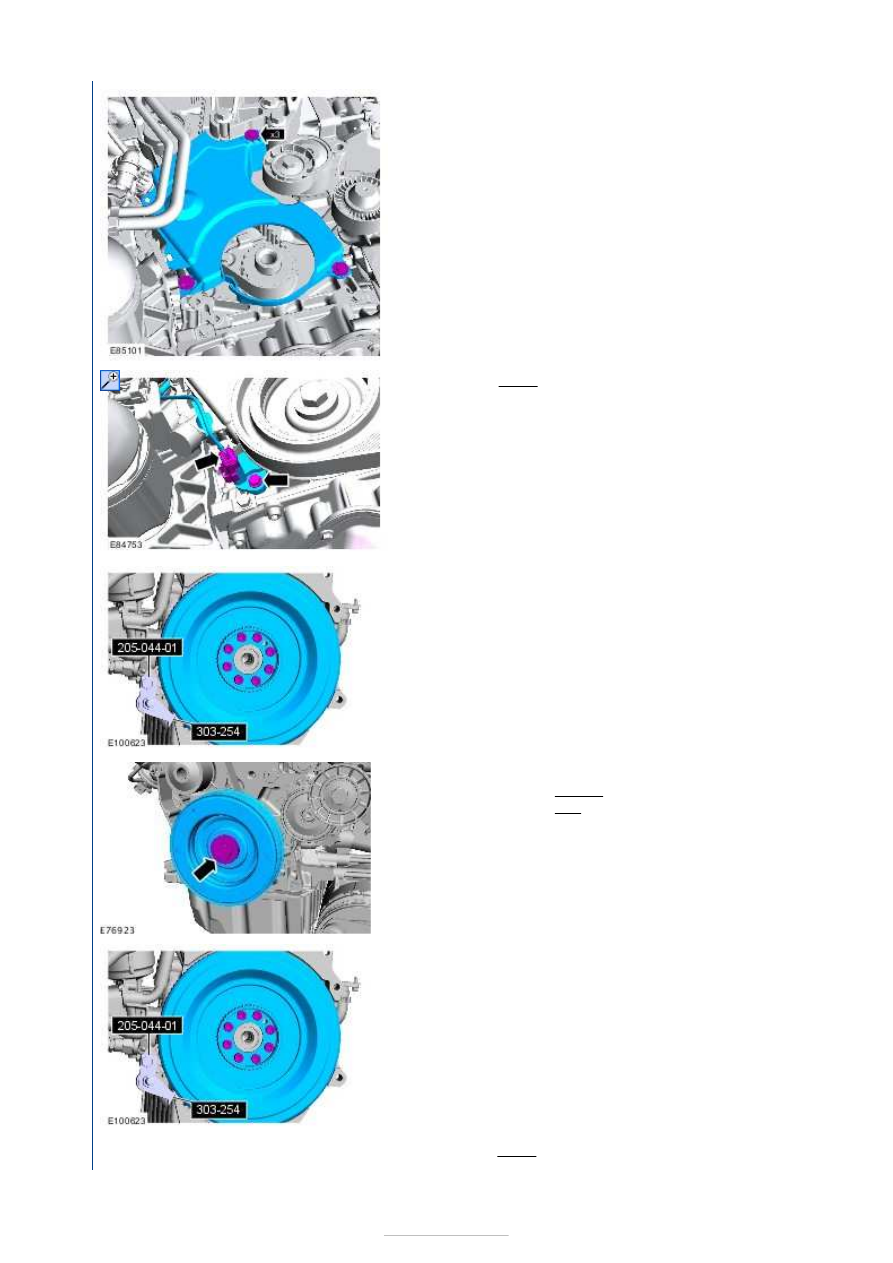

32.

CAUTION: Only rotate the crankshaft

clockwise.

Rotate the crankshaft 4 revolutions.

33.

CAUTION: Make sure that the crankshaft is











not rotated while the special tool is installed.

Install the Special Tool(s):

303-1270



34.

NOTE: The special tool can only be installed if the
valve timing is correct.

Install the Special Tool(s):

303-1277



35.

36. Remove the Special Tool(s):

303-1277



37. Remove the Special Tool(s):

303-1270



38. Torque: 5 Nm











39. Torque: 8 Nm

40. Install the Special Tool(s):

205-044-01

,

303-254



41. Torque:

70 Nm
82°

Stage 1:
Stage 2:

42. Remove the Special Tool(s):

205-044-01

,

303-254



43. Torque: 5 Nm
