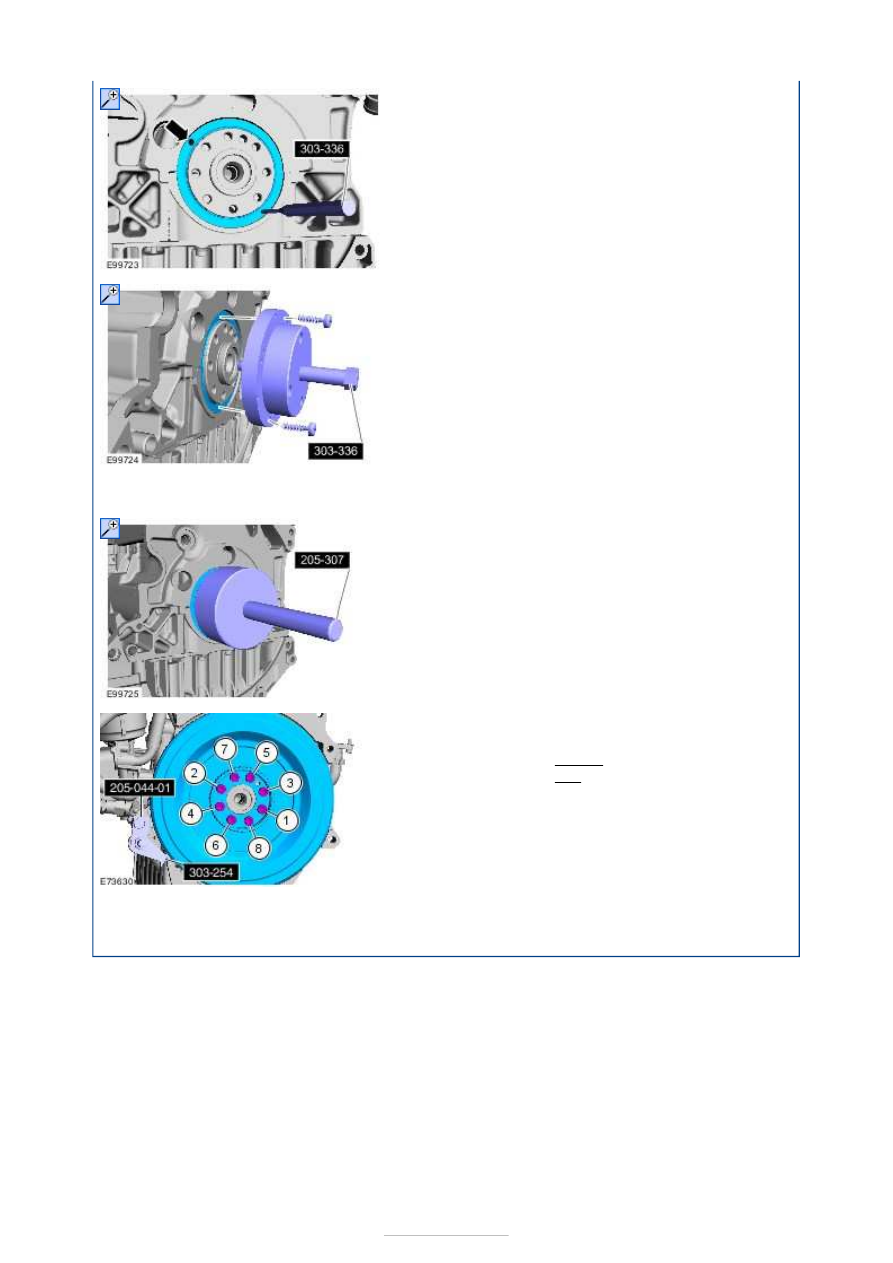

Installation

5. Special Tool(s):

303-336



1. Special Tool(s):

205-307



2. Special Tool(s):

205-044

,

205-044-01

,

303-254



Torque:



33 Nm
34°

Stage 1:
Stage 2:

3. Refer to:

Clutch Disc and Pressure Plate

 (308-

01C Clutch - Vehicles With: 6-Speed Manual
Transaxle - M66, Removal and Installation).









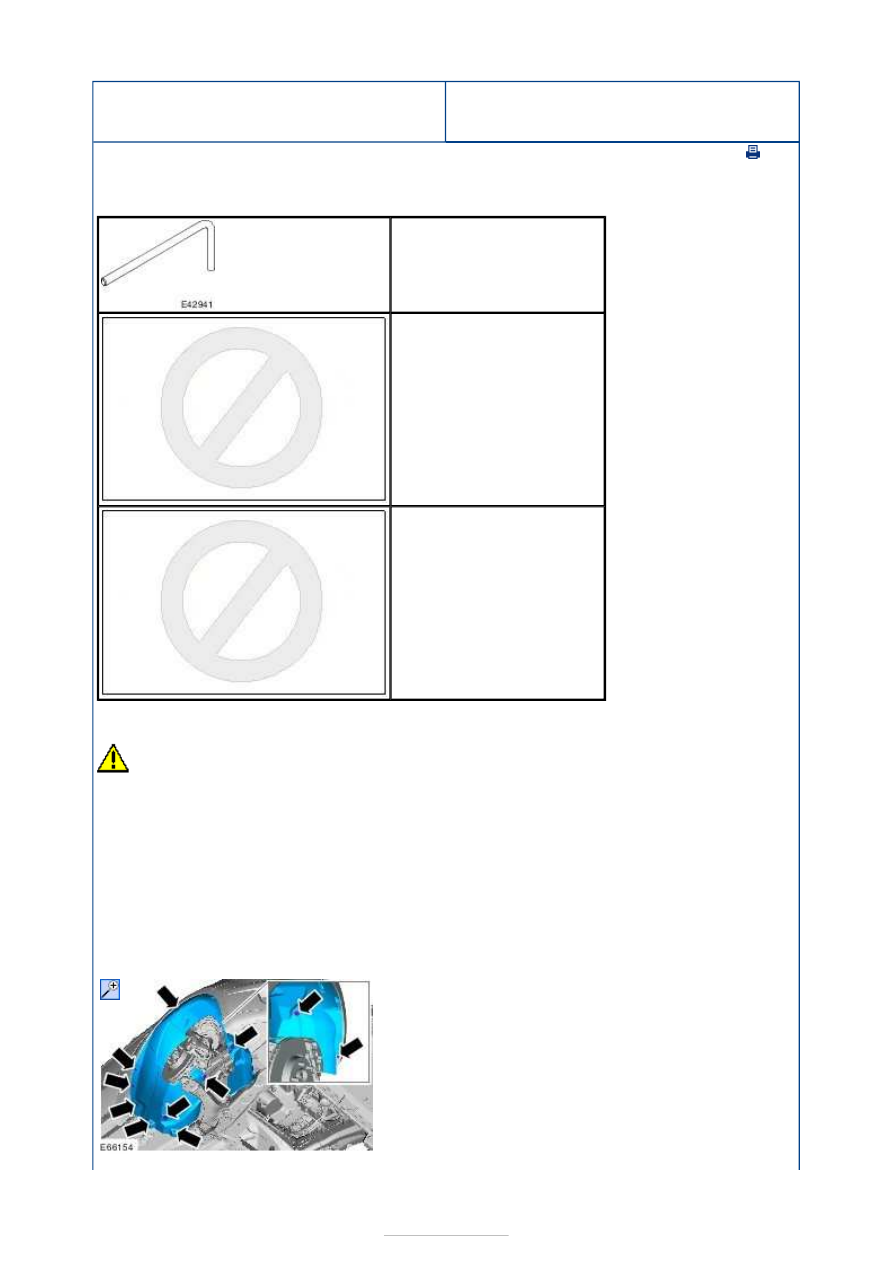

Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Balance Shaft
Assembly

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

CAUTION: Extreme cleanliness must be exercised when handling these components.

303-1059
Alignment Peg, Crankshaft

303-1270
Timing Pin, Crankshaft

303-1329
Locking Tool, Balance Shafts

1. Remove the following items:

1. Refer to:

Wheel and Tire

 (204-04 Wheels

and Tires, Removal and Installation).

2. Refer to:

Starter Motor

 (303-06F Starting

System - 2.2L Duratorq-TDCi
(129kW/175PS) - DW, Removal and
Installation).

3. Refer to:

Oil Pan Extension

 (303-01G

Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW, Removal and
Installation).

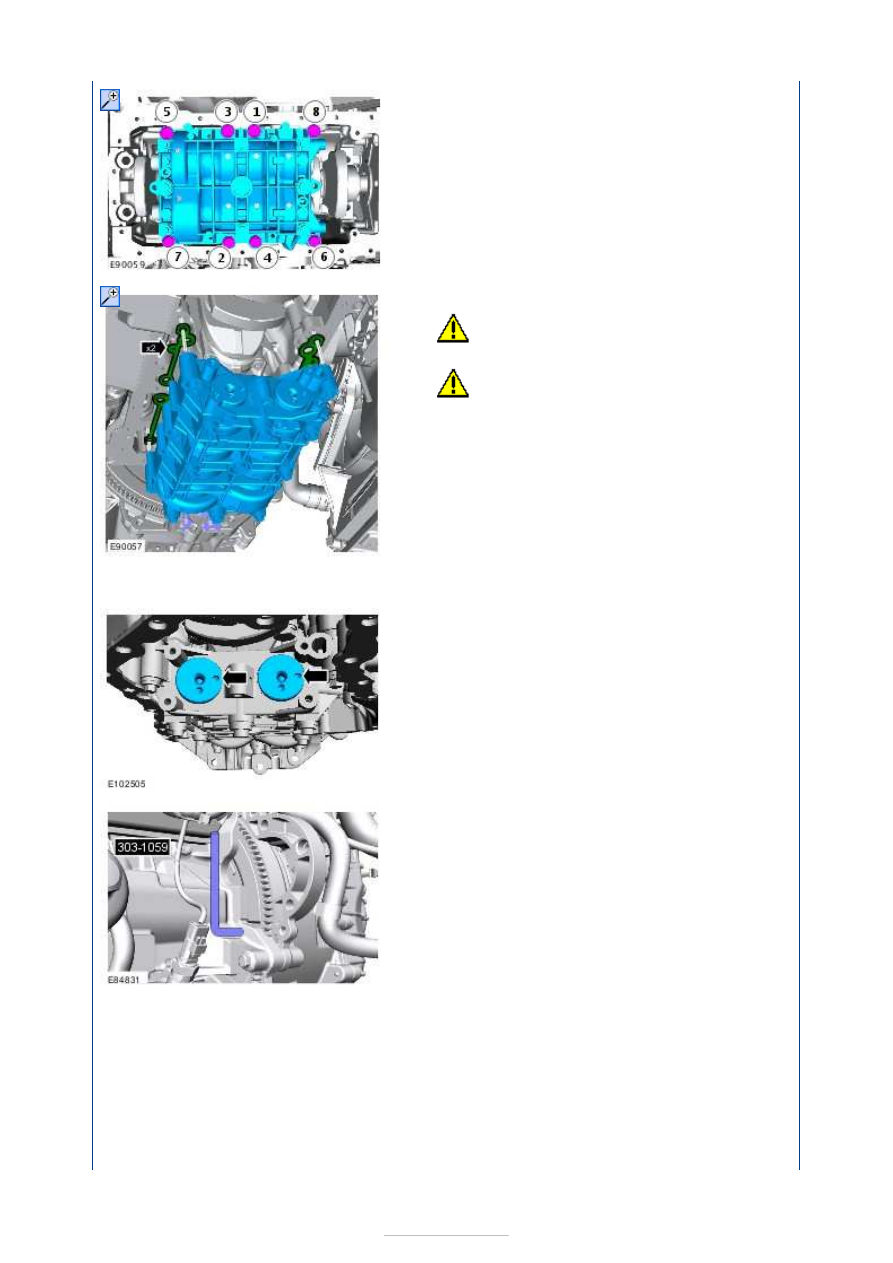

2.









3.

CAUTION: Note the position of each

component before removal.

4.

5. Special Tool(s):

303-1059



6. Special Tool(s):

303-1329



7.

CAUTION: Note the position of each

component before removal.









Installation

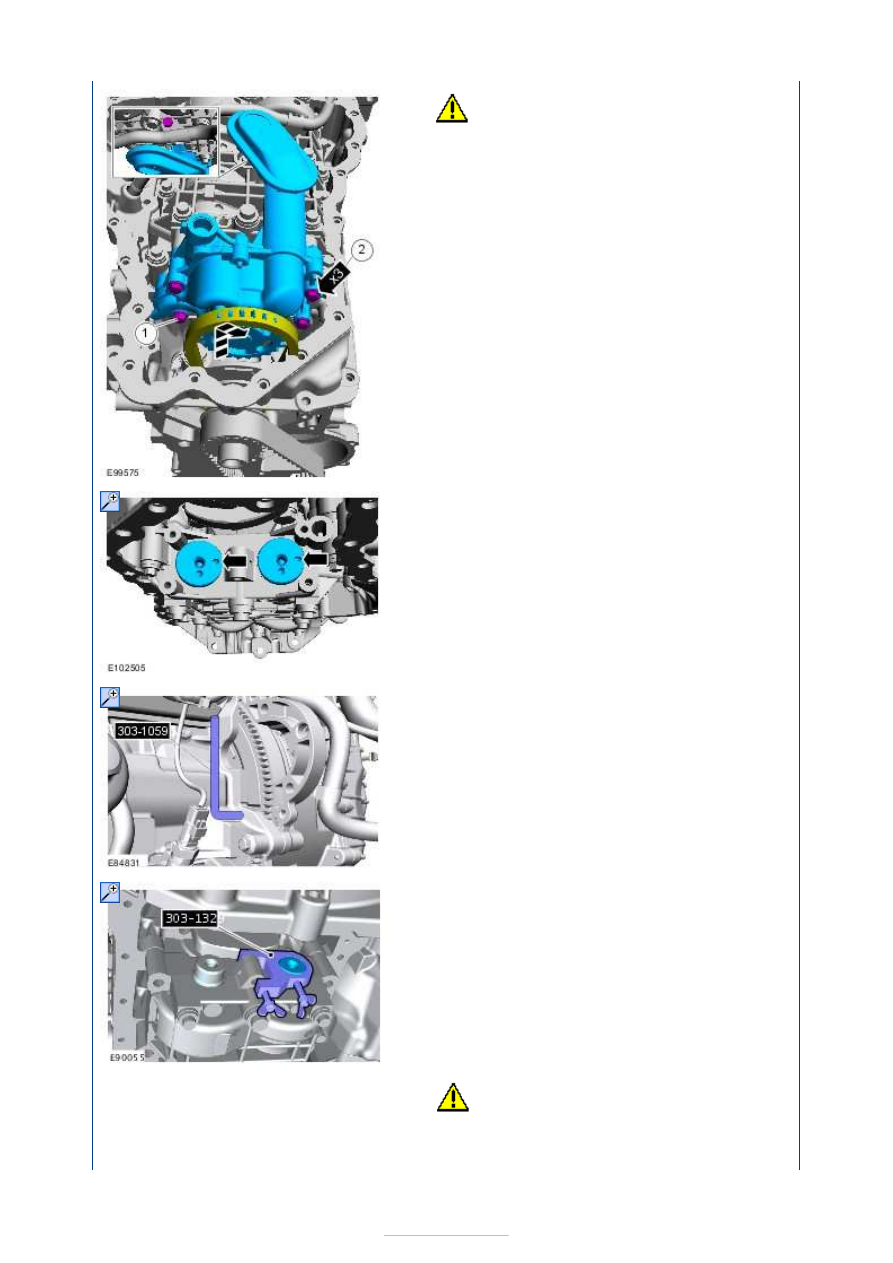

8.

CAUTIONS:

Note the position of each component

before removal.

Extreme cleanliness must be exercised

when handling these components.

1.

NOTE: This step is only necessary when
installing a new component.

2.

NOTE: This step is only necessary when
installing a new component.

Special Tool(s):

303-1270



3.

NOTE: This step is only necessary when
installing a new component.

Refer to:

Balance Shaft Backlash

 (303-01G

Engine - 2.2L Duratorq-TDCi (129kW/175PS) -
DW, General Procedures).

4.
