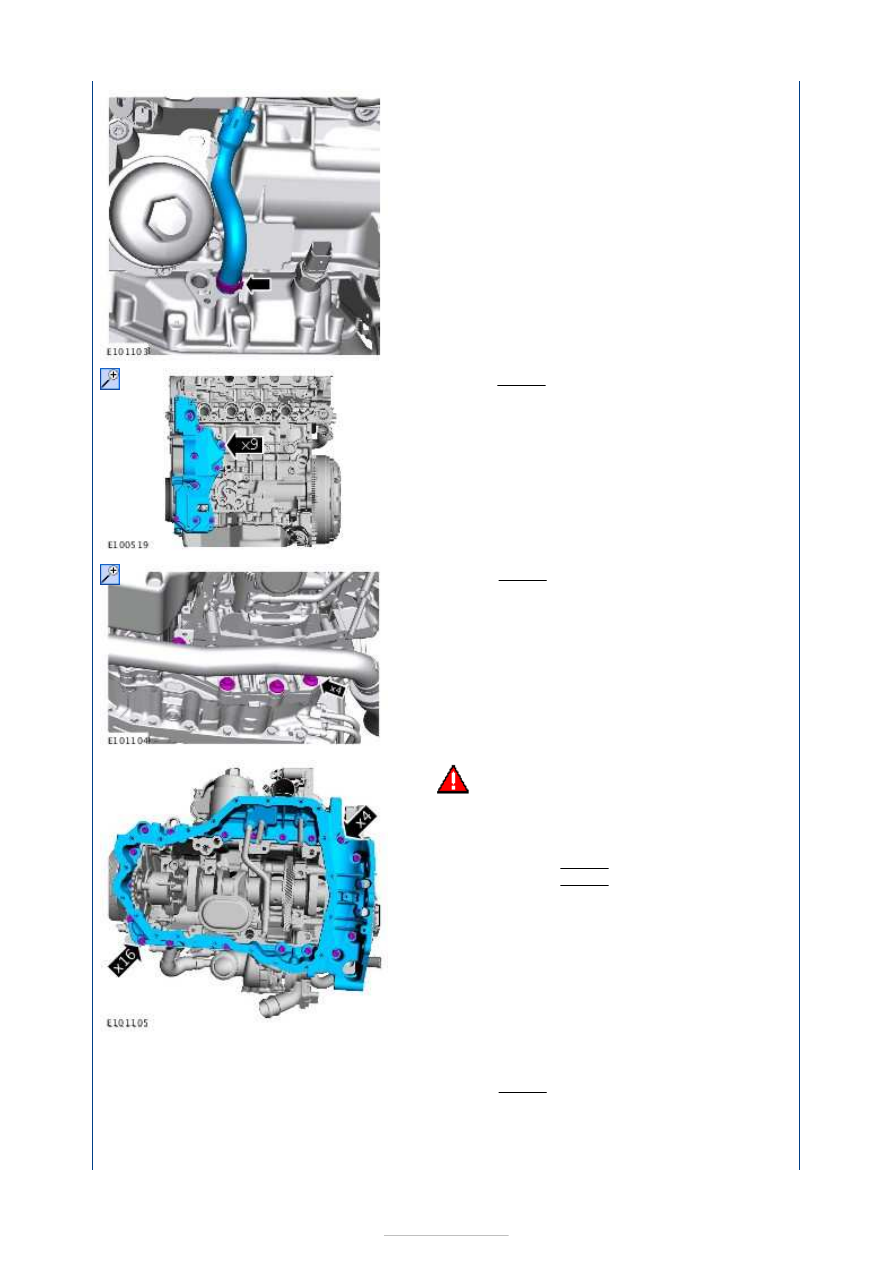

5. Torque: 28 Nm

6. Torque: 47 Nm

7.

WARNING: Make sure that these

components are installed to the noted
removal position.

Torque:



10 Nm
16 Nm

Stage 1:
Stage 2:

8.

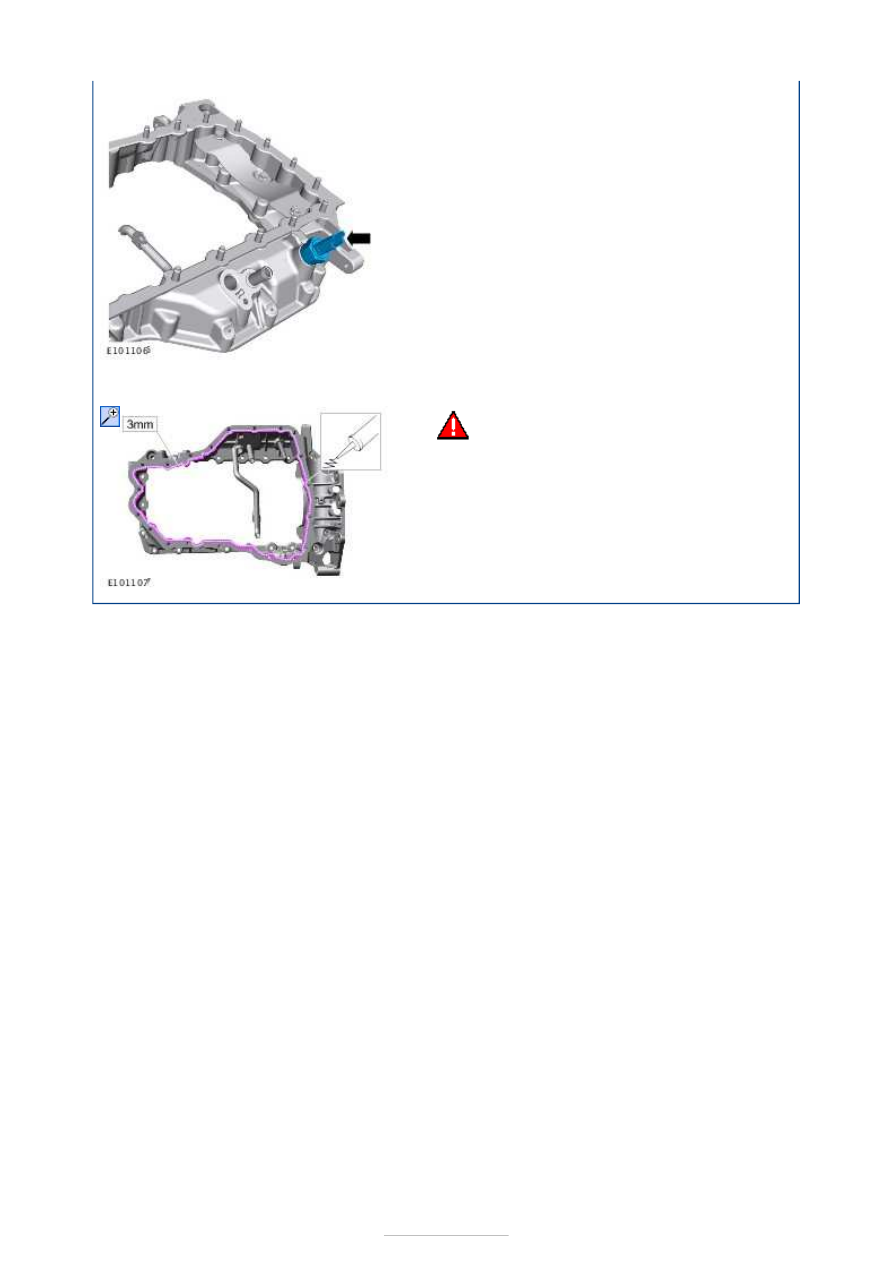

NOTE: The gasket is to be reused unless
damaged.

Torque:

27 Nm









Installation

1.

WARNING: Extreme cleanliness must be

exercised when handling these components.

To install, reverse the removal procedure.

Material:

Silicone Sealant LB (WSE-M4G323-

A4 / 2U7J-M4G323-AA)







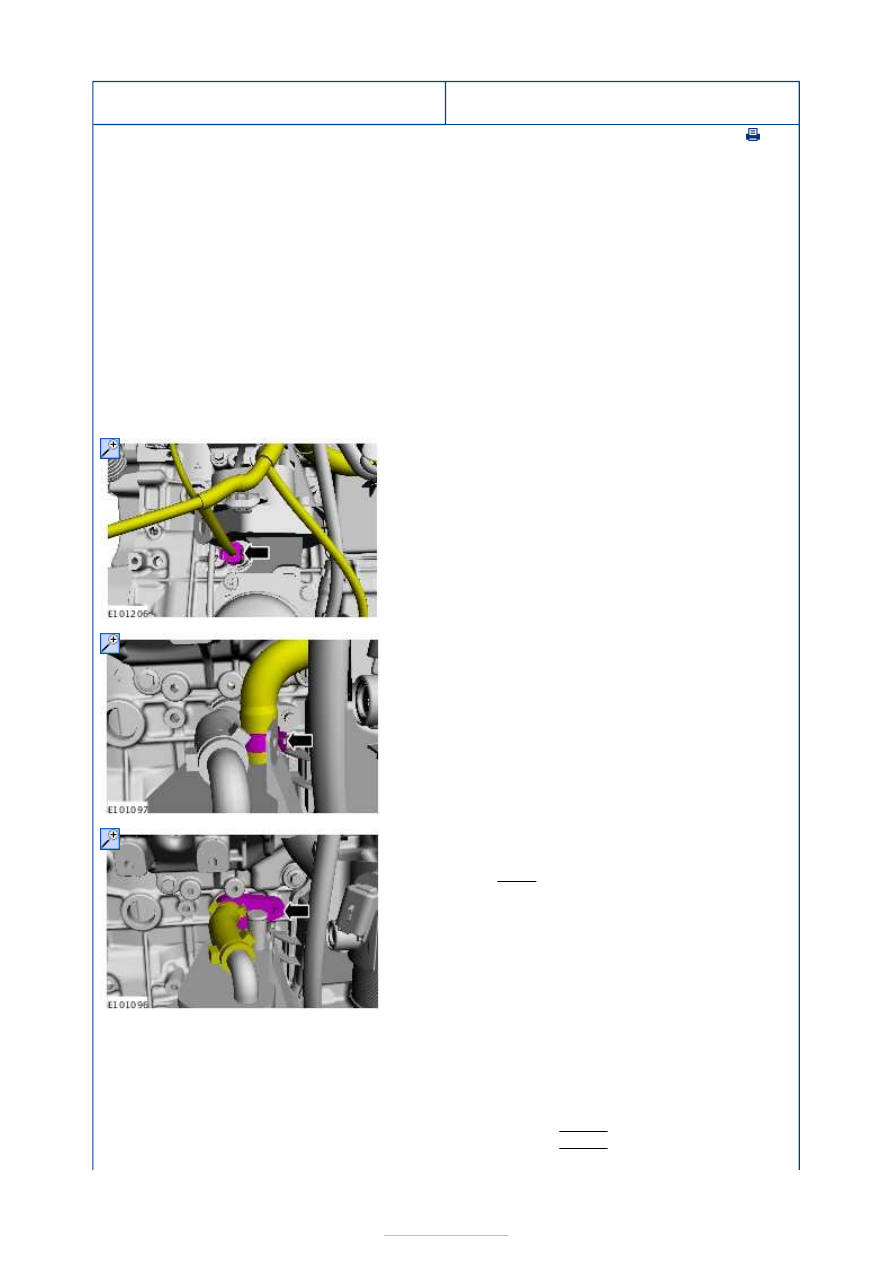

Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Oil Cooler

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Refer to:

Fuel Filter

 (310-01D Fuel Tank and

Lines - 2.2L Duratorq-TDCi (129kW/175PS) -
DW, Removal and Installation).
Refer to:

Throttle Body

 (303-04F Fuel Charging

and Controls - 2.2L Duratorq-TDCi
(129kW/175PS) - DW, Removal and Installation).
Refer to:

Accessory Drive Belt

 (303-05F

Accessory Drive - 2.2L Duratorq-TDCi
(129kW/175PS) - DW, Removal and Installation).

2. Remove the air conditioning compressor and

position to one side.

3.

4.

NOTE: Make sure that a new clamp is
installed.

5.

NOTE: Make sure that a new component is
installed.

Torque:

9 Nm

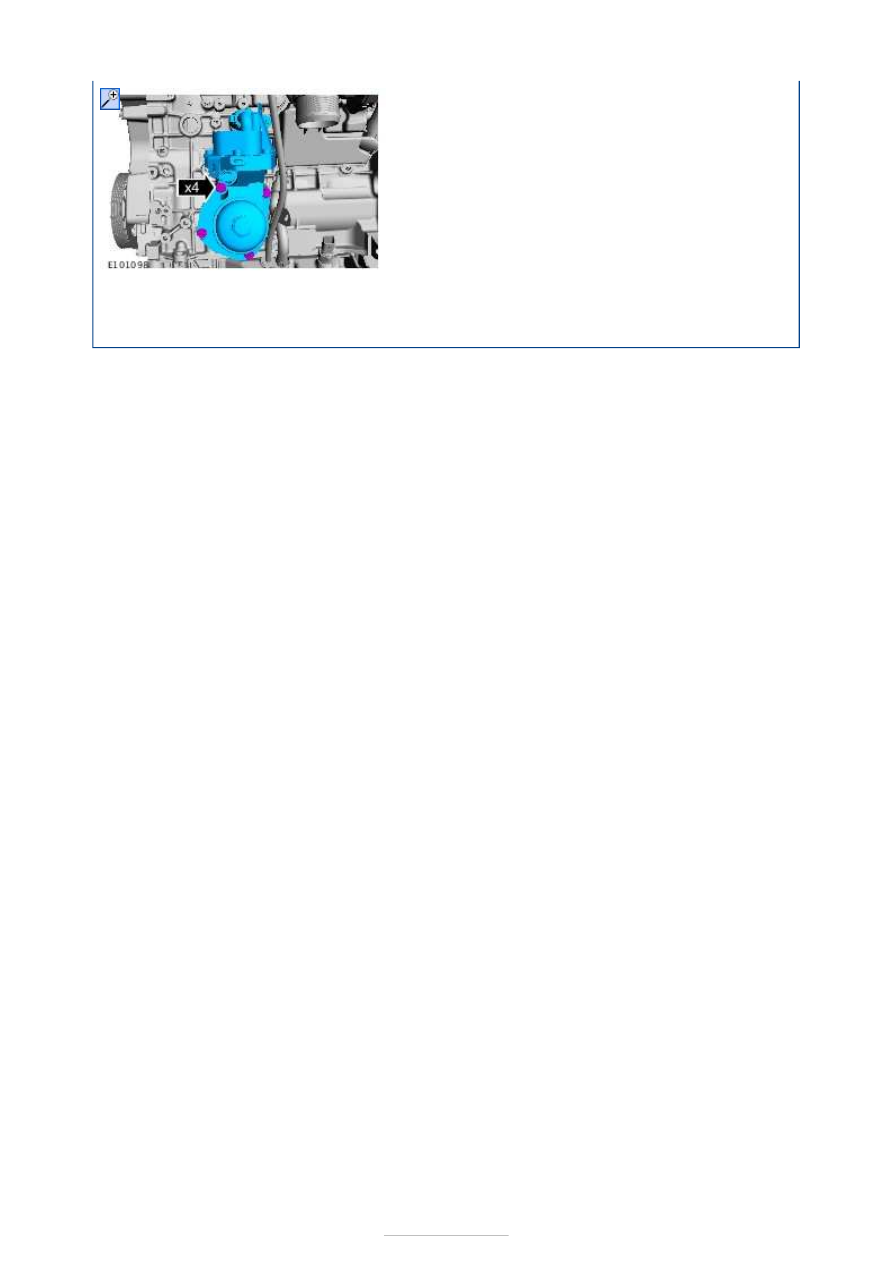

6.

NOTE: Make sure that the component is
clean and free of foreign material.
NOTE: Make sure that a new component is
installed.

Torque:



10 Nm
20 Nm

Stage 1:
Stage 2:







Installation

1. To install, reverse the removal procedure.
