Ford Galaxy / Ford S-MAX. Manual - part 302

Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Oil Filter Element

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2.

3.

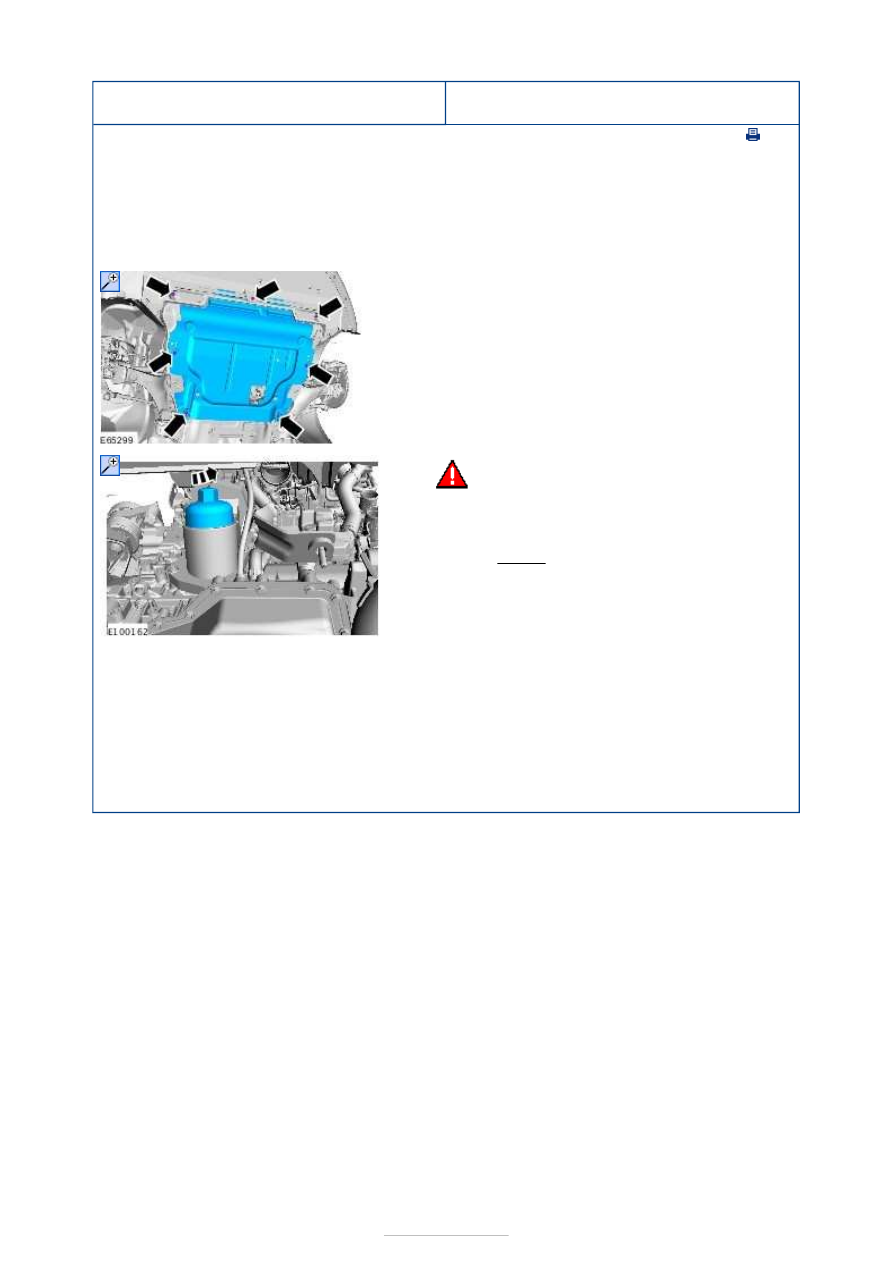

WARNING: Be prepared to collect

escaping fluid.
NOTE: The seal is to be reused unless
damaged.

Torque:

16 Nm

1. To install, reverse the removal procedure.

2. Fill the engine with oil.

Refer to:

Specifications

 (303-01G Engine - 2.2L

Duratorq-TDCi (129kW/175PS) - DW,
Specifications).





Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Oil Pump

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

Installation

1. Refer to:

Oil Pan

 (303-01G Engine - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, Removal
and Installation).

2.

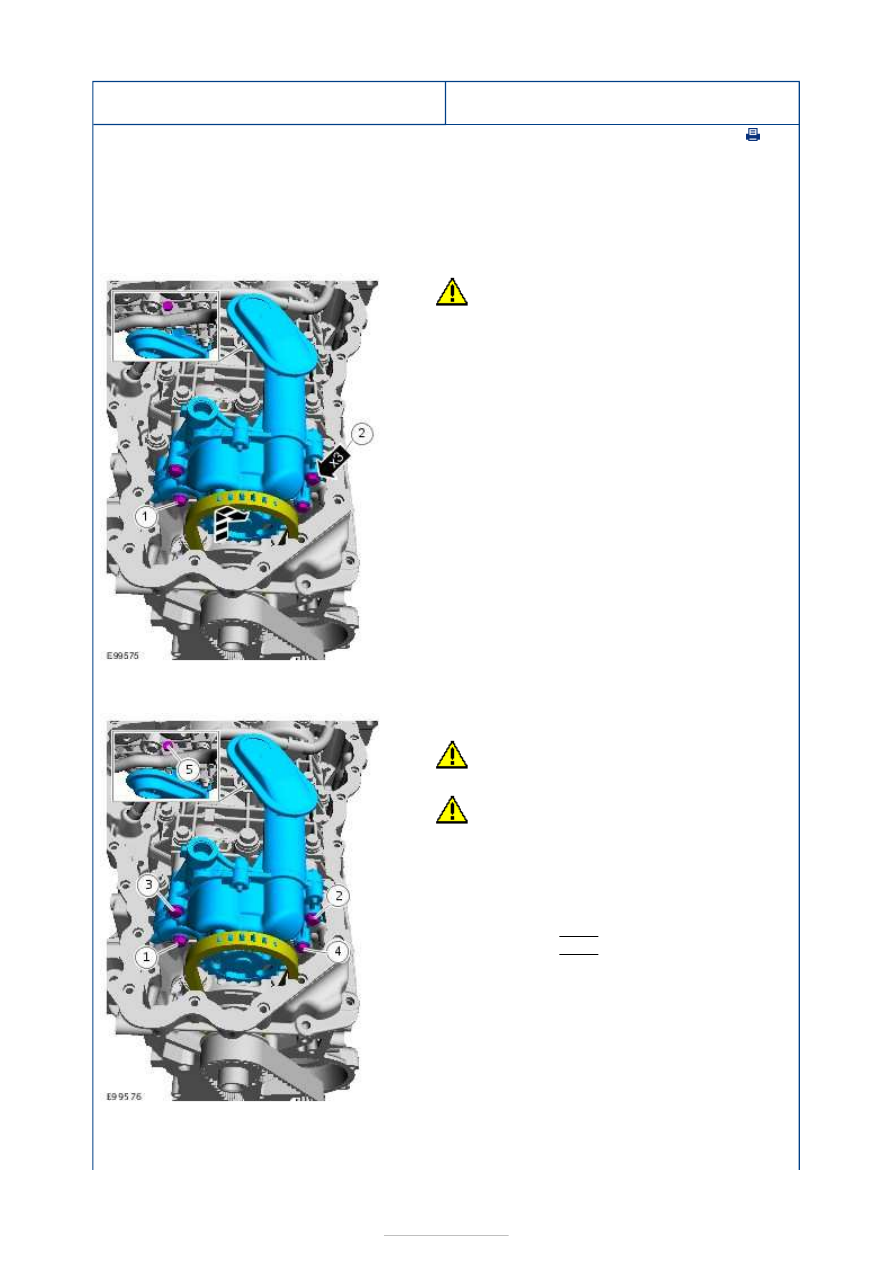

CAUTION: Note the position of each

component before removal.

1.

CAUTIONS:

Make sure that the mating faces are

clean and free of foreign material.

Make sure that these components are

installed to the noted removal position.

Tighten the bolts evenly in 2 stages in the
sequence shown.

Torque:



7 Nm
9 Nm

Stage 1:
Stage 2:

2. Refer to:

Oil Pan

 (303-01G Engine - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, Removal





and Installation).

Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Crankshaft Rear
Seal

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

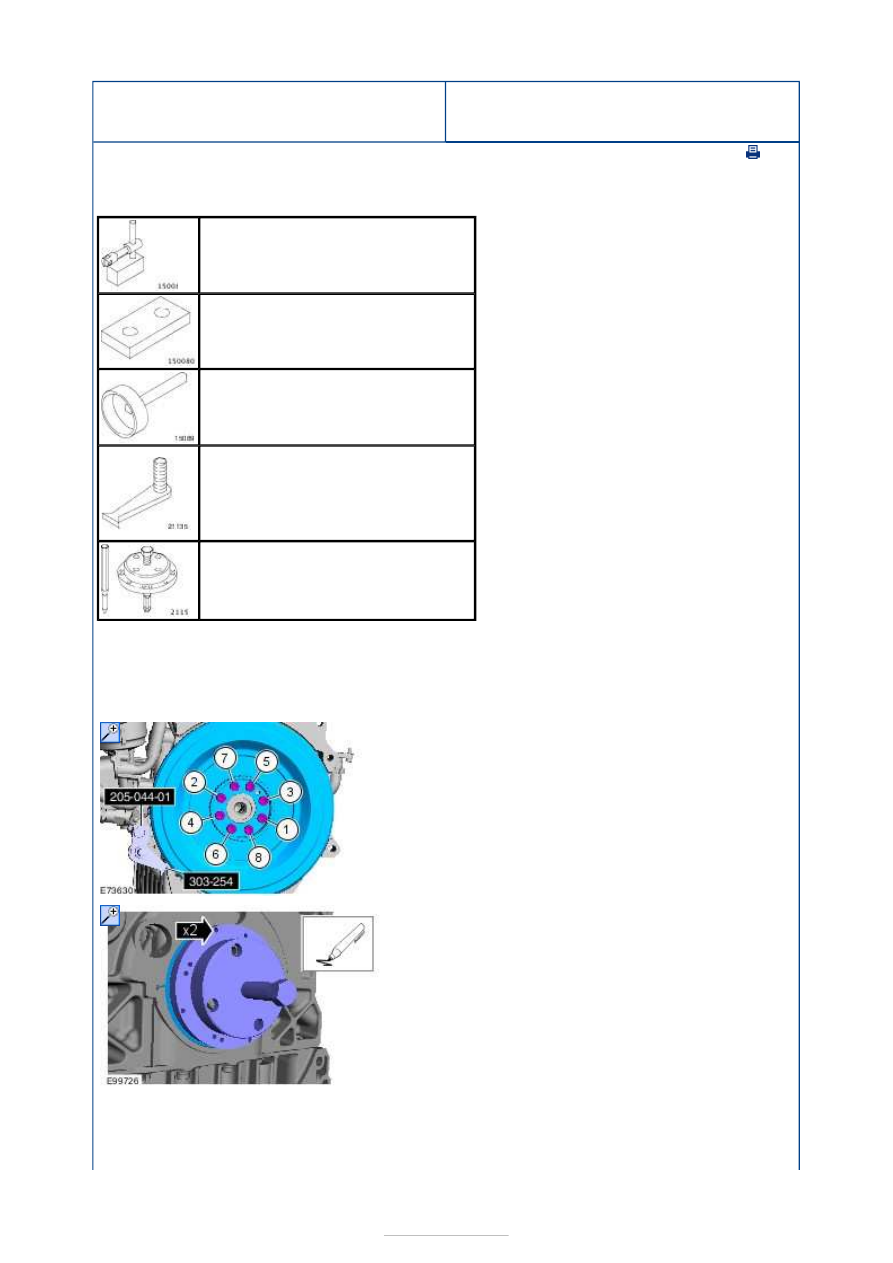

Special Tool(s)

Removal

205-044
Holding Fixture, Dial Indicator Gauge

205-044-01
Adapter for 205-044

205-307
Installer, Wheel Speed Sensor Ring

303-254
Locking Tool, Flywheel

303-336
Remover, Crankshaft Rear Seal

1. Refer to:

Clutch Disc and Pressure Plate

 (308-

01C Clutch - Vehicles With: 6-Speed Manual
Transaxle - M66, Removal and Installation).

2. Special Tool(s):

205-044

,

205-044-01

,

303-254



3.

4.
