Ford Galaxy / Ford S-MAX. Manual - part 297

Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Timing Belt

S-MAX/Galaxy 2006.5 (02/2006-)



Print



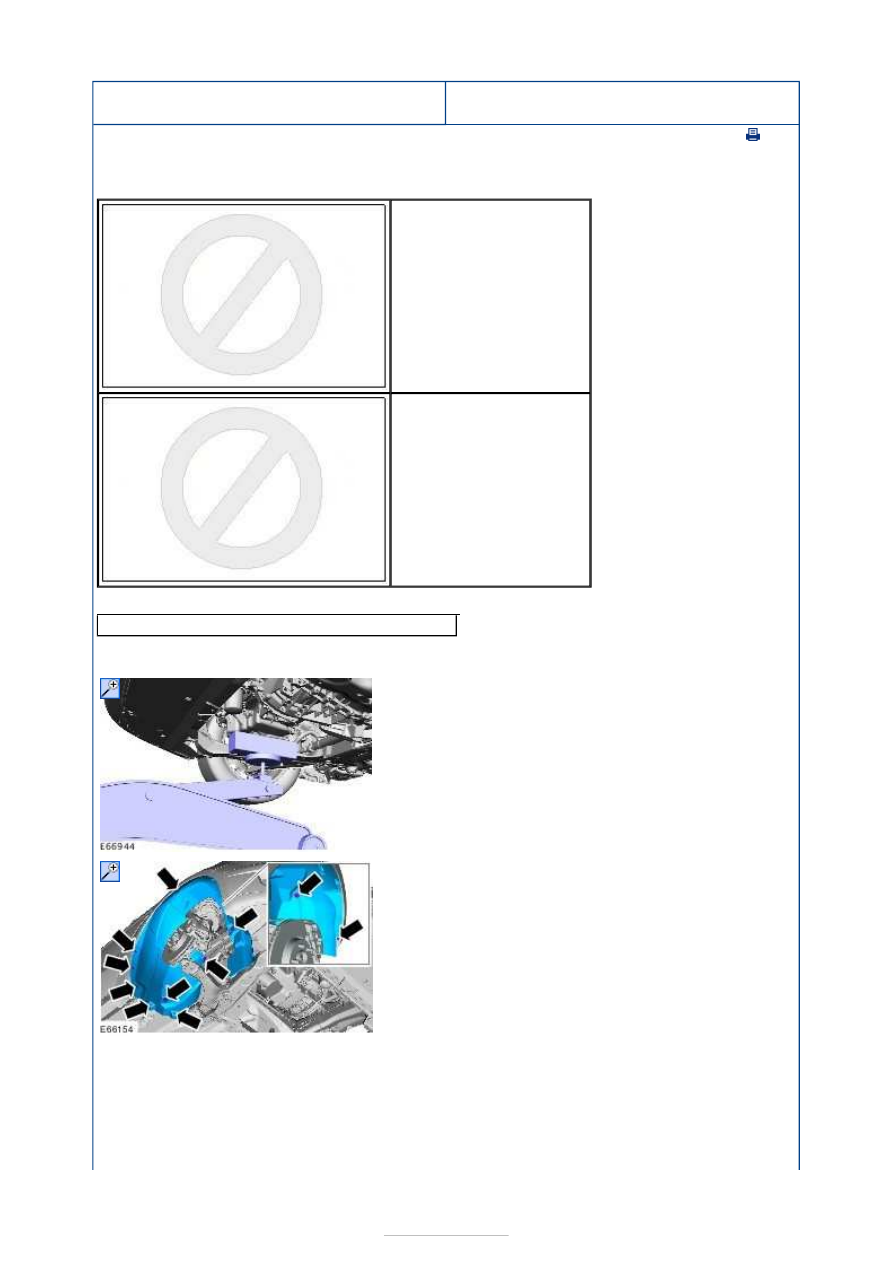

Removal and Installation

Special Tool(s)

General Equipment

Removal

303-1059
Alignment Peg, Crankshaft

303-735
Alignment Peg, Camshaft

Trolley jack

1. General Equipment:

Trolley jack



2.

3.









4. Refer to:

Timing Cover

 (303-01G Engine - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, Removal
and Installation).

5. Refer to:

Starter Motor

 (303-06F Starting

System - 2.2L Duratorq-TDCi (129kW/175PS) -
DW, Removal and Installation).

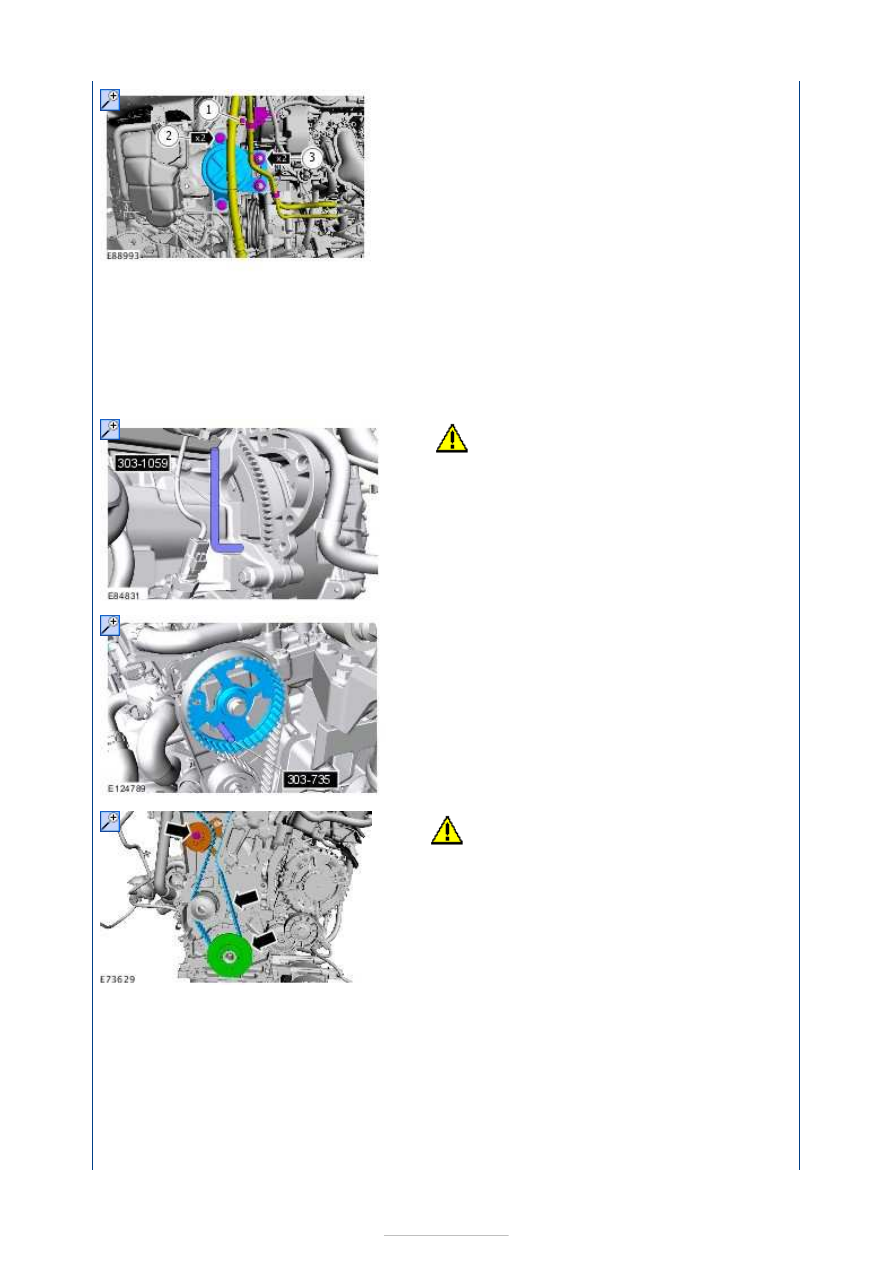

6.

CAUTION: Make sure that the

crankshaft is not rotated while the special
tool is installed.

Install the Special Tool(s):

303-1059



7. Install the Special Tool(s):

303-735



8.

CAUTION: Take extra care when

handling the crankshaft position (CKP) sensor
ring.

9.









Installation

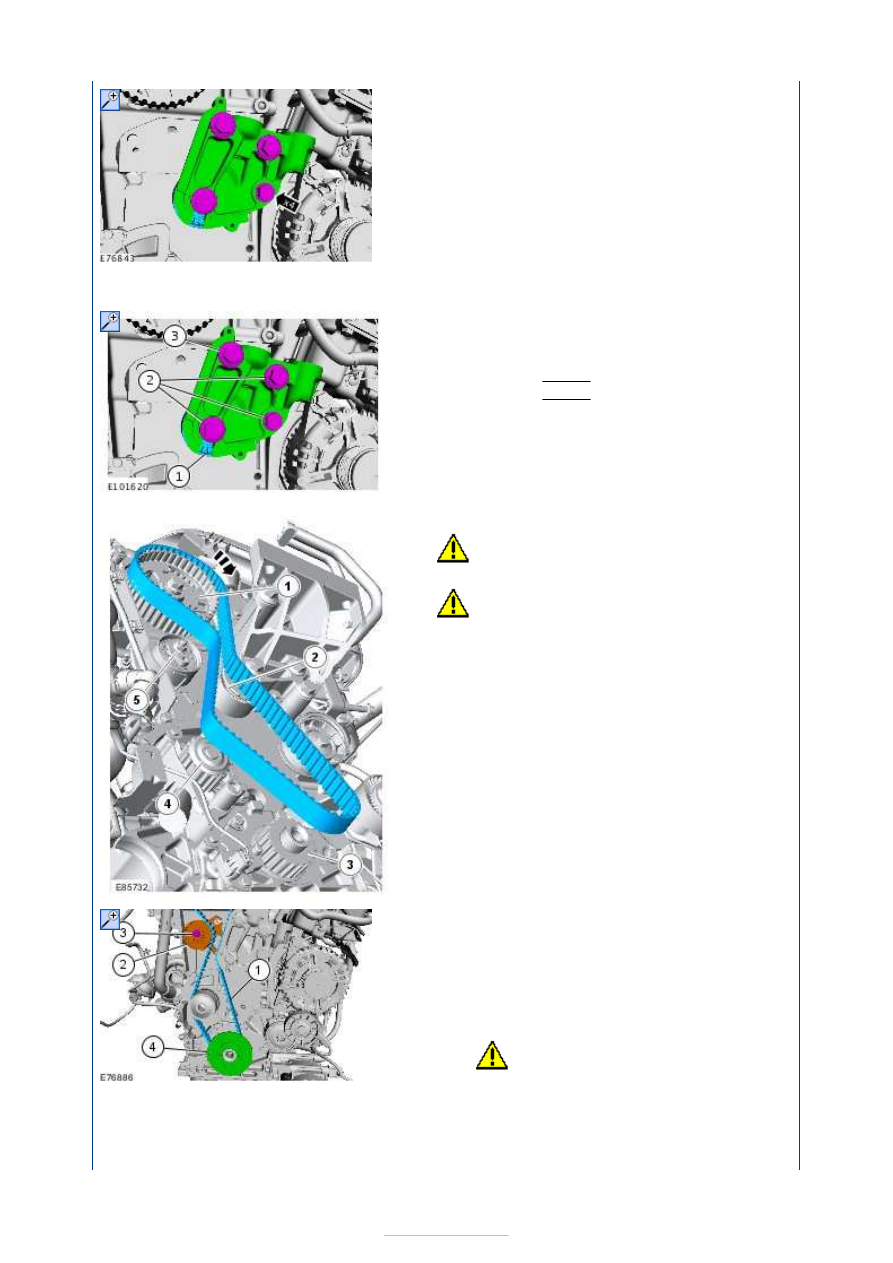

1.

1.

NOTE: Make sure that a new
component is installed.

2. Torque: 60 Nm
3. Torque: 80 Nm

2.

CAUTIONS:

The crankshaft or camshafts must not

be rotated while the timing belt is removed.

Make sure that the timing belt is not

folded to produce a loop with a diameter
less than 35 mm.

3.

1.

NOTE: Make sure that a new
component is installed.

2.

NOTE: Make sure that a new
component is installed.

3.

NOTE: Only tighten the bolt finger tight
at this stage.

4.

CAUTION: Take extra care when

handling the crankshaft position (CKP)
sensor ring.

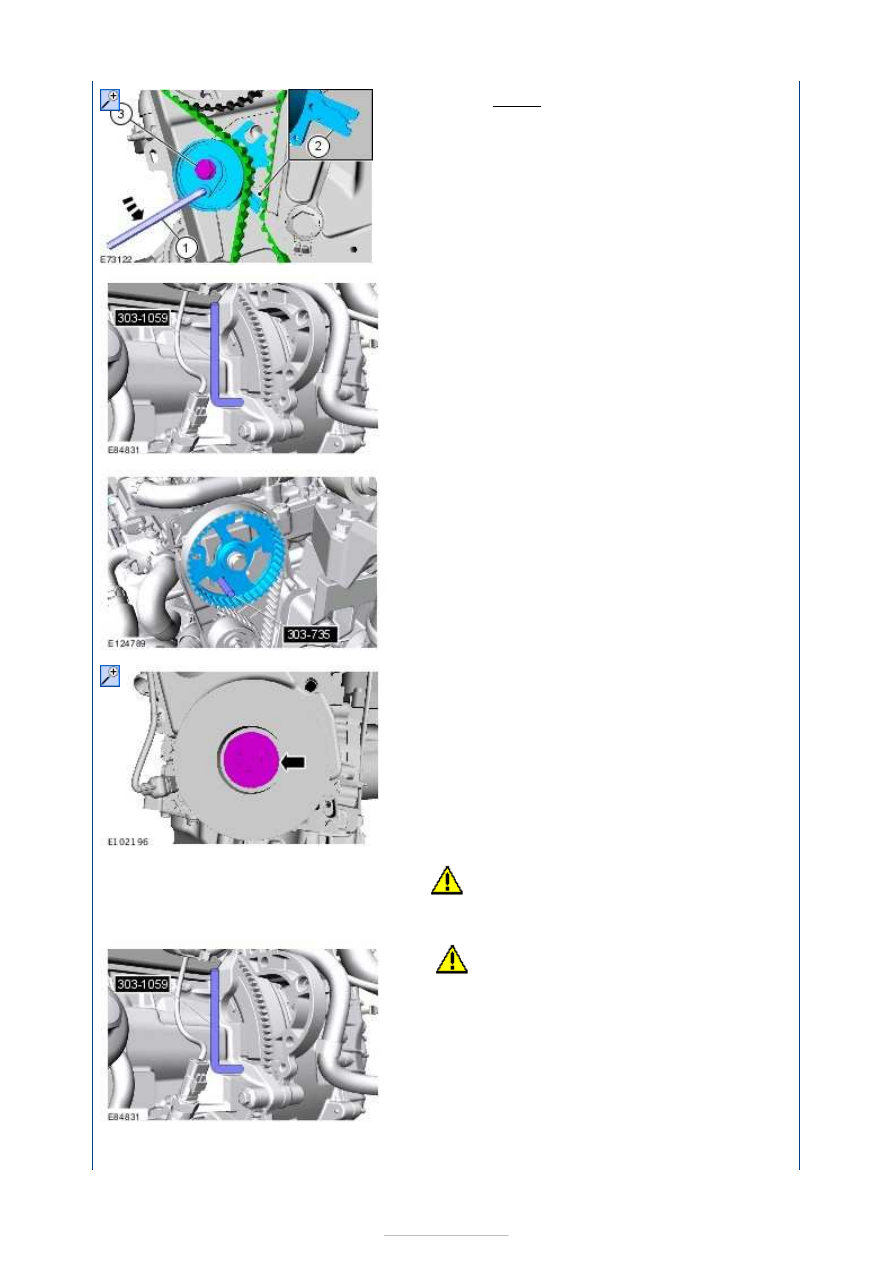

4. Allen key, 6mm









Torque:

25 Nm

5. Remove the Special Tool(s):

303-1059



6. Remove the Special Tool(s):

303-735



7.

NOTE: Only tighten the bolt finger tight at
this stage.

8.

CAUTION: Only rotate the crankshaft

clockwise.

Rotate the crankshaft 4 revolutions.

9.

CAUTION: Make sure that the

crankshaft is not rotated while the special
tool is installed.

Install the Special Tool(s):

303-1059



10.

NOTE: The special tool can only be installed
