Installation

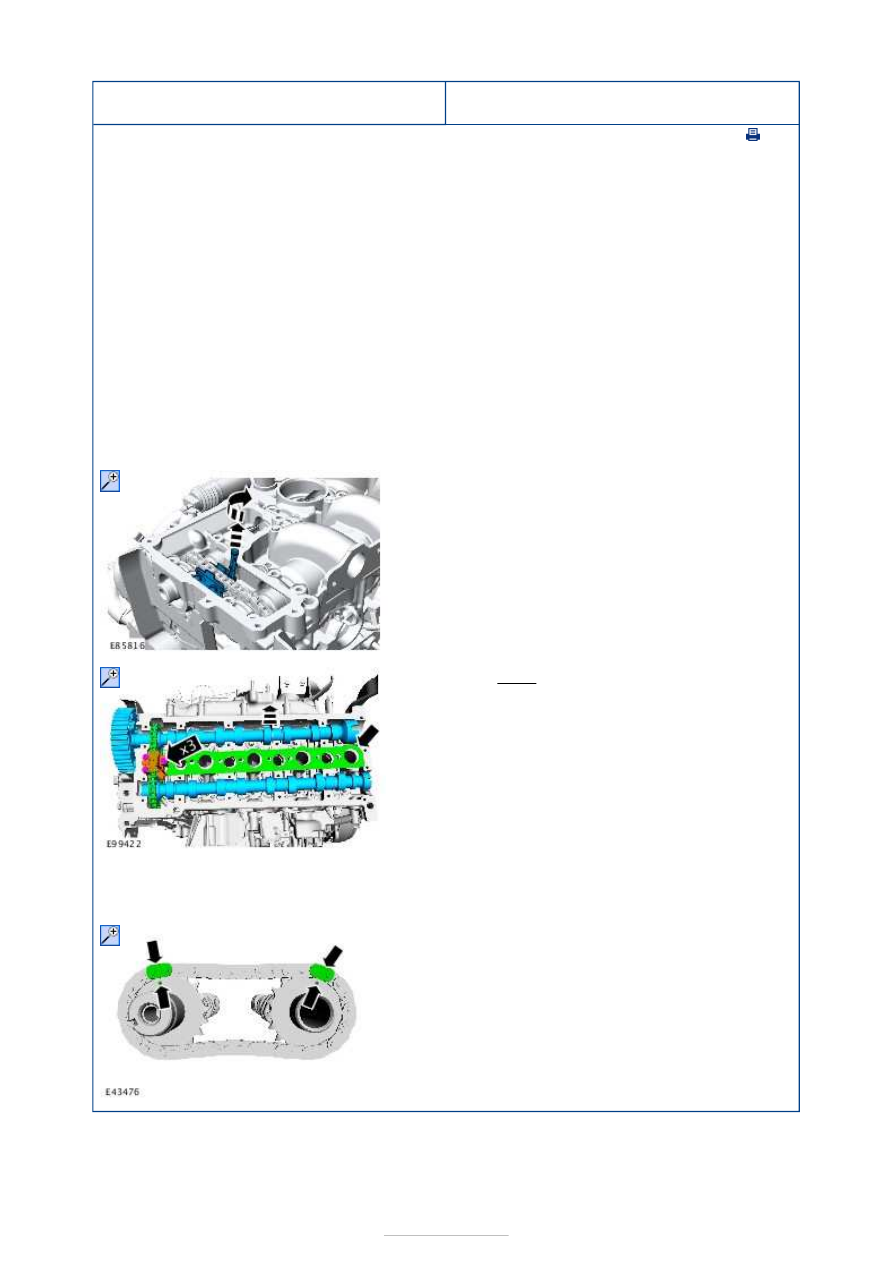

9. Special Tool(s):

303-390

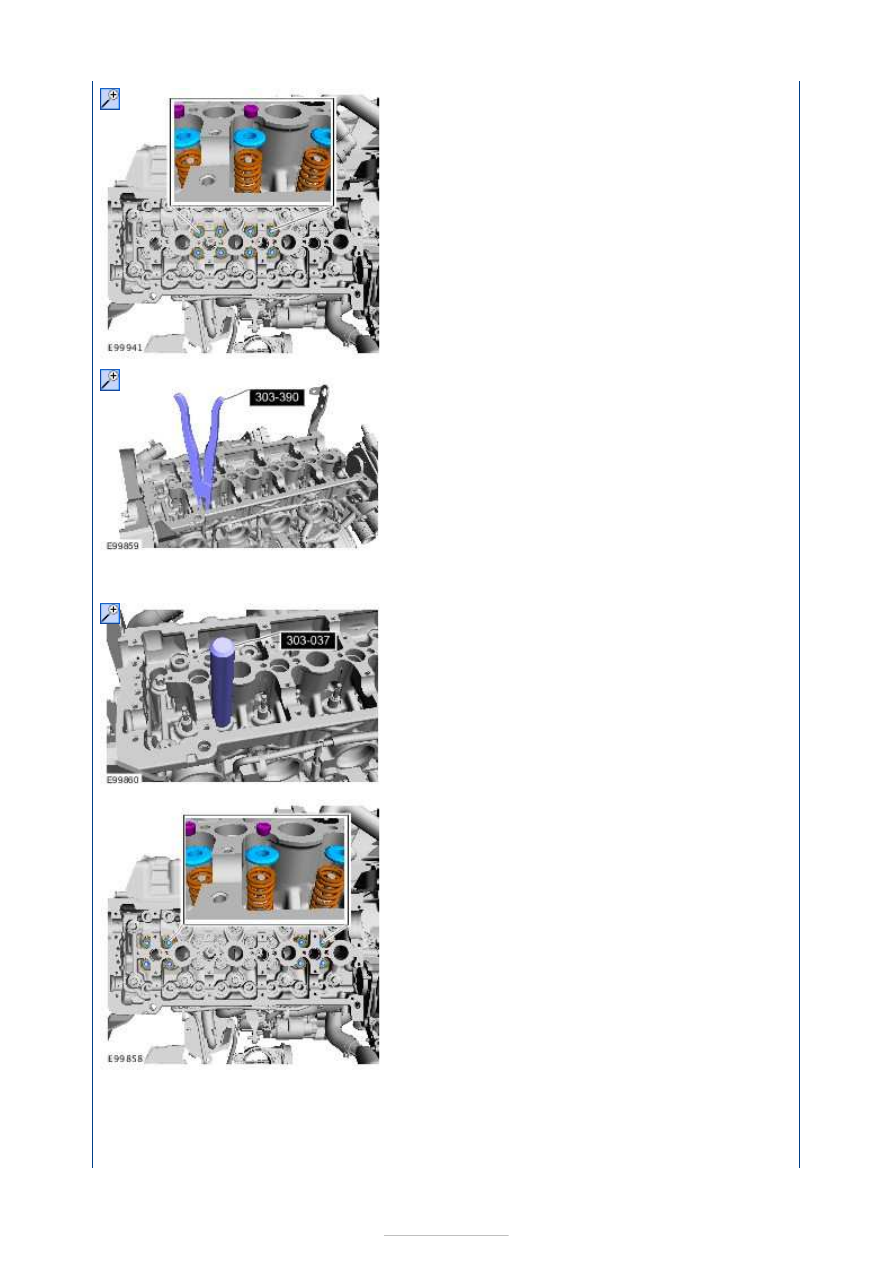

1. Special Tool(s):

303-037



2.

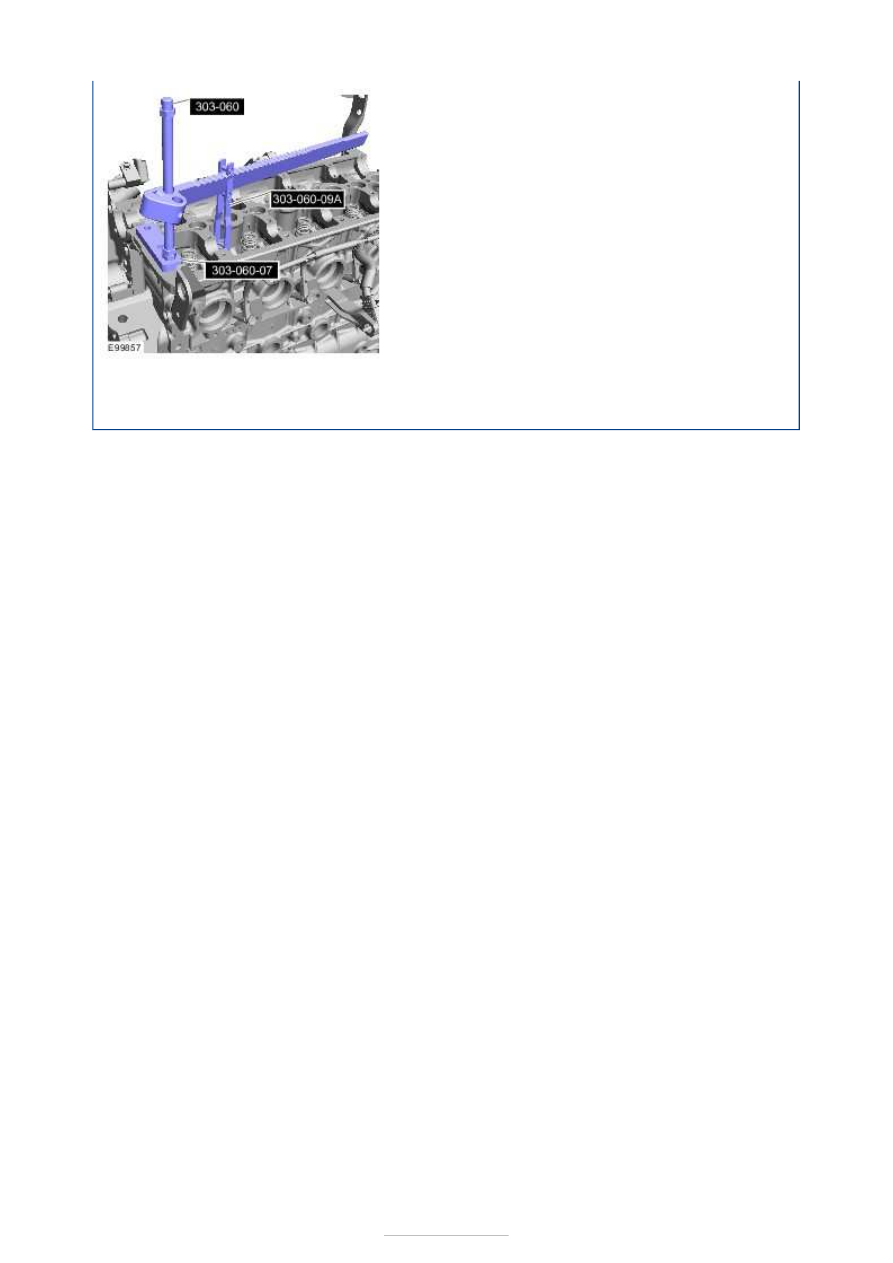

3. Special Tool(s):

303-060

,

303-060-07

,

303-060-

09A











4. Refer to:

Camshafts

 (303-01G Engine - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, Removal
and Installation).



Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Camshafts

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Refer to:

Battery Disconnect and Connect

 (414-

01 Battery, Mounting and Cables, General
Procedures).

2. Remove the following items:

1. Refer to:

Intake Manifold

 (303-01G Engine

- 2.2L Duratorq-TDCi (129kW/175PS) -
DW, Removal and Installation).

2. Refer to:

Valve Cover

 (303-01G Engine -

2.2L Duratorq-TDCi (129kW/175PS) - DW,
Removal and Installation).

3. Refer to:

Timing Belt

 (303-01G Engine -

2.2L Duratorq-TDCi (129kW/175PS) - DW,
Removal and Installation).

3.

4. Torque: 6 Nm

1. To install, reverse the removal procedure.

2.







Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Camshaft Seal

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

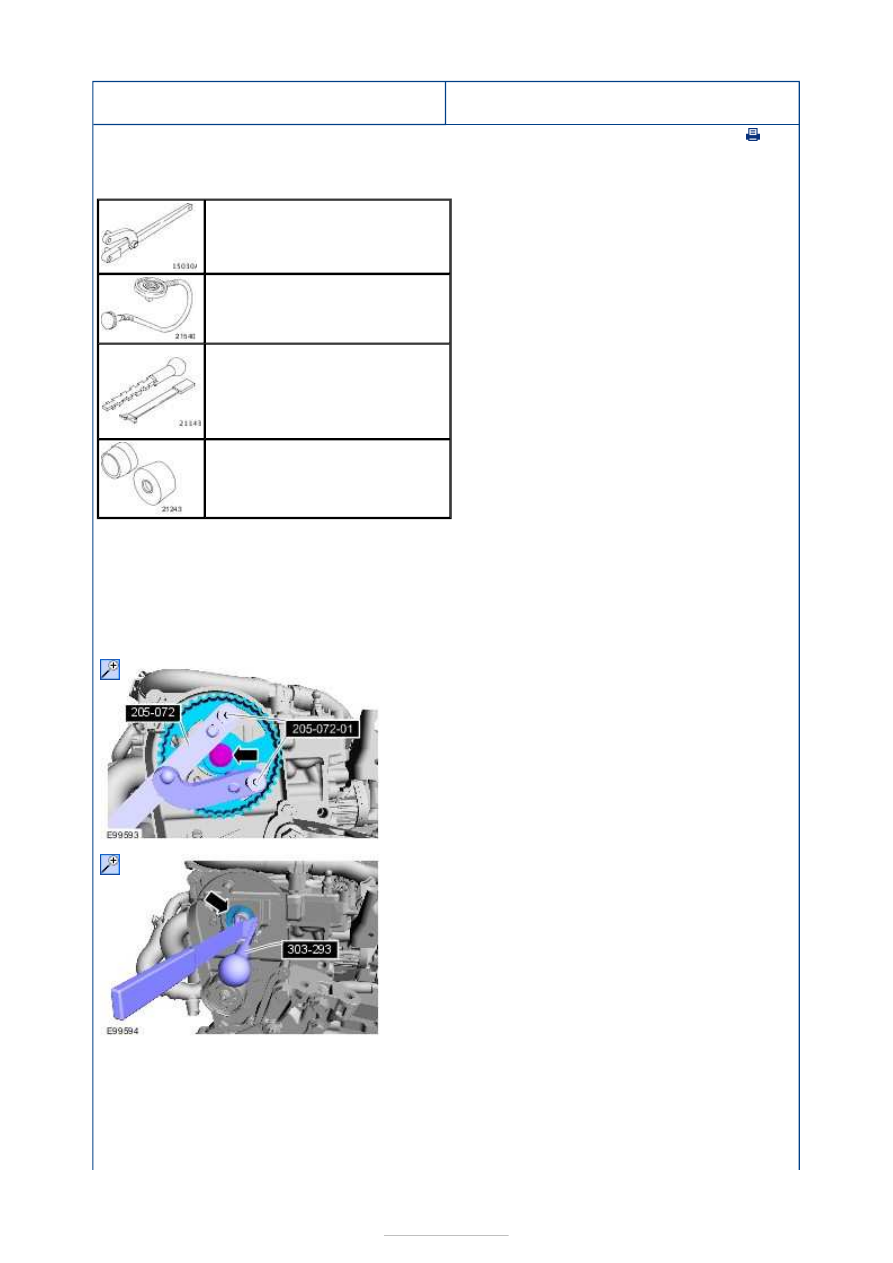

Special Tool(s)

Removal

Installation

205-072
Universal Flange Holding Wrench

303-174
Gauge, Bolt Angle

303-293
Remover, Crankshaft Seal

303-684
Installer, Crankshaft Front Seal

1. Remove the timing belt.

Refer to:

Timing Belt

 (303-01G Engine - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, Removal
and Installation).

2. Special Tool(s):

205-072



3. Special Tool(s):

303-293



1. Special Tool(s):

303-684
