Ford Galaxy / Ford S-MAX. Manual - part 296

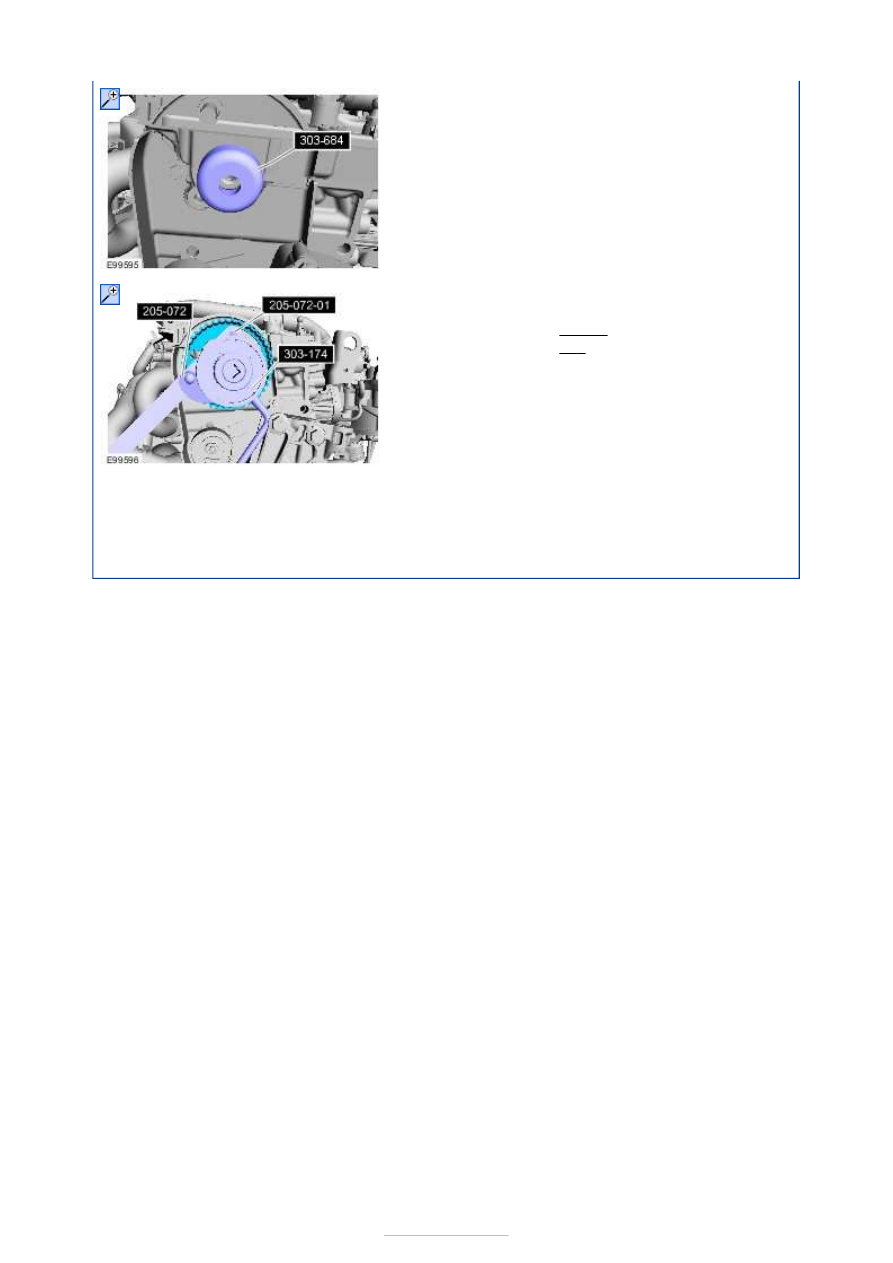

2. Special Tool(s):

303-174

,

205-072



Torque:



20 Nm
60°

Stage 1:
Stage 2:

3. Install the timing belt.

Refer to:

Timing Belt

 (303-01G Engine - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, Removal
and Installation).





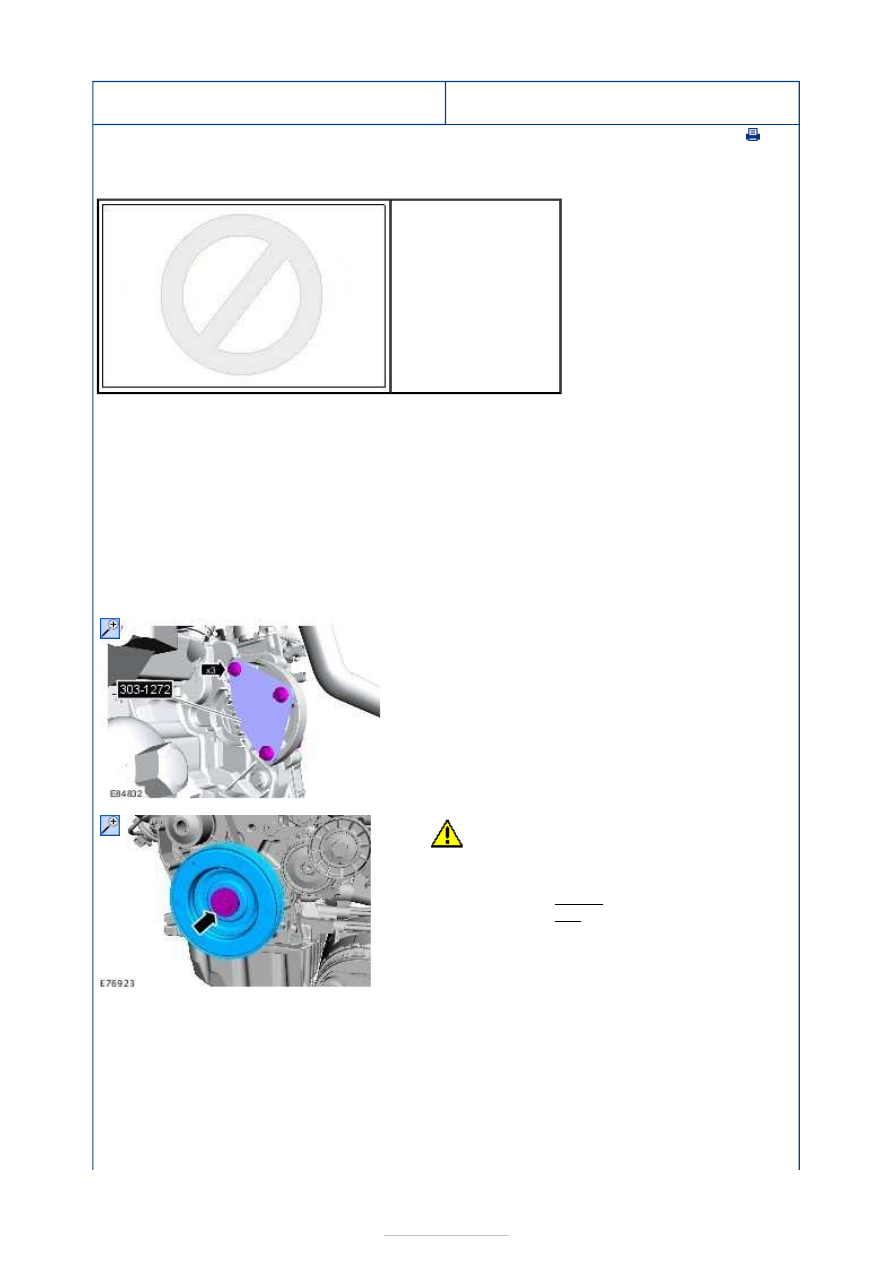

Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Timing Cover

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

NOTE: Removal steps in this procedure may contain installation details.

303-1272
Locking Tool, Flywheel

1. Refer to:

Battery Disconnect and Connect

 (414-

01 Battery, Mounting and Cables, General
Procedures).
Refer to:

Accessory Drive Belt

 (303-05F

Accessory Drive - 2.2L Duratorq-TDCi
(129kW/175PS) - DW, Removal and Installation).
Refer to:

Starter Motor

 (303-06F Starting

System - 2.2L Duratorq-TDCi (129kW/175PS) -
DW, Removal and Installation).

2. Install the Special Tool(s):

303-1272



3.

CAUTION: Make sure that a new bolt is

installed.

Torque:



70 Nm
82°

Stage 1:
Stage 2:

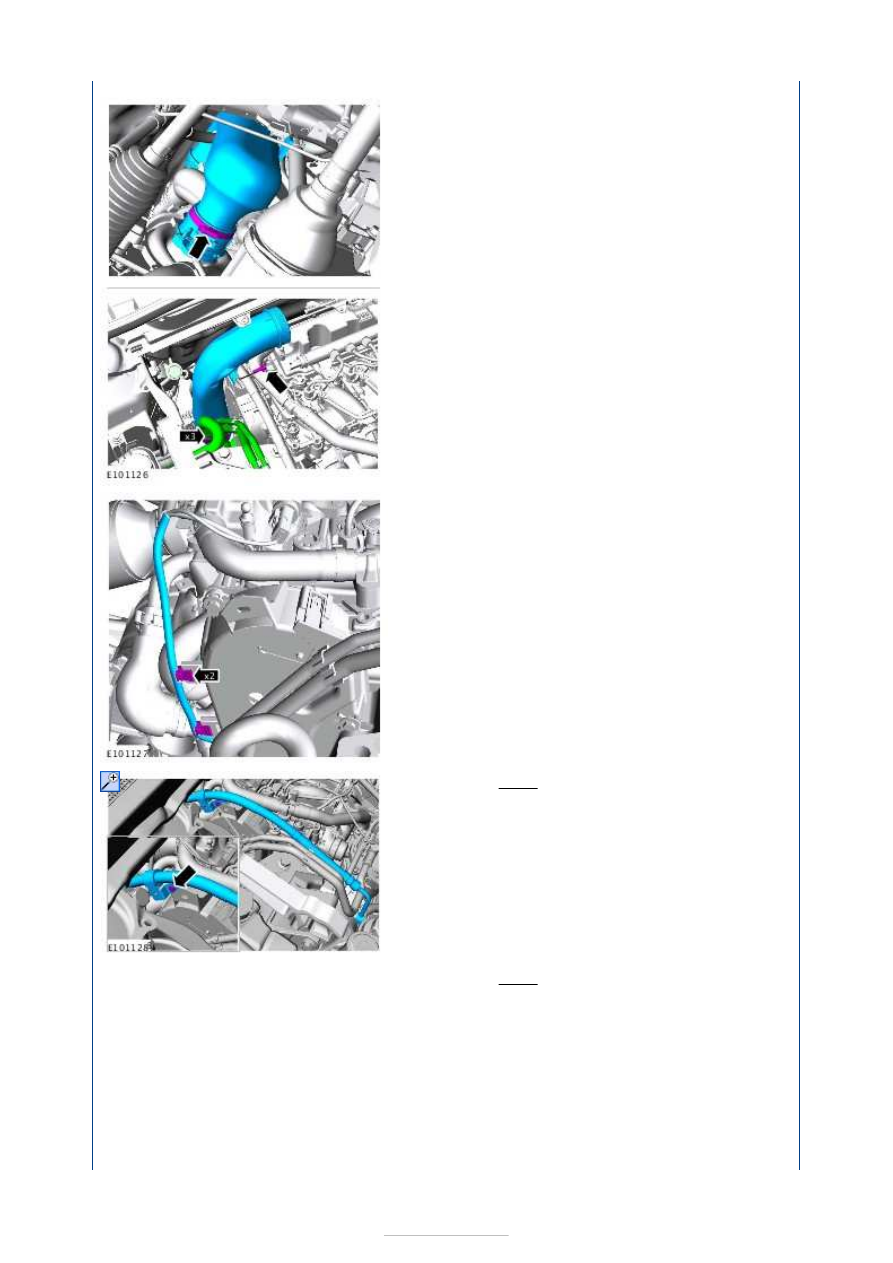

4.







5.

6. Torque: 5 Nm

7. Torque: 5 Nm







Installation

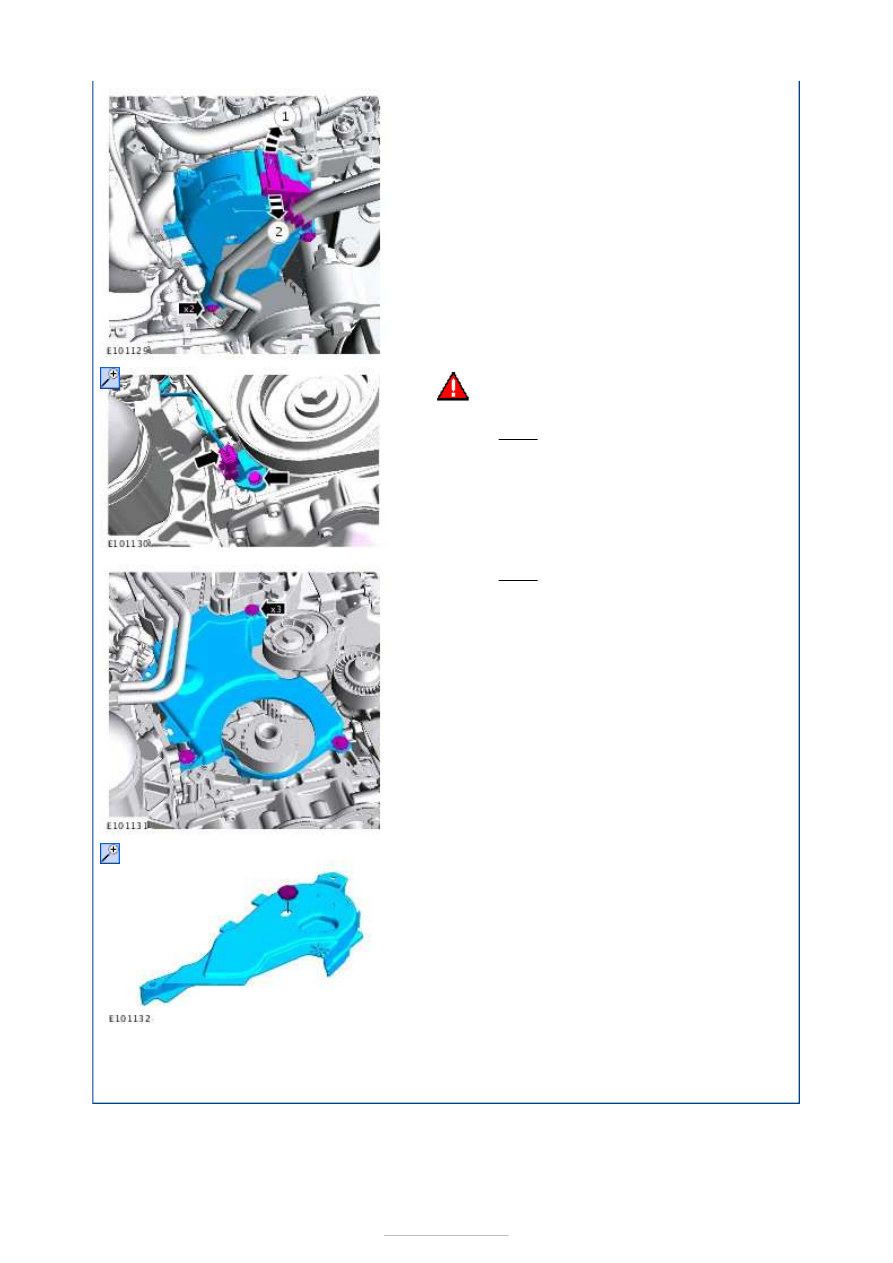

8.

WARNING: Make sure that the wiring

harnesses are correctly located.

Torque:

8 Nm

9. Torque: 5 Nm

10.

NOTE: This step is only necessary when
installing a new component.

1. To install, reverse the removal procedure.
