Installation

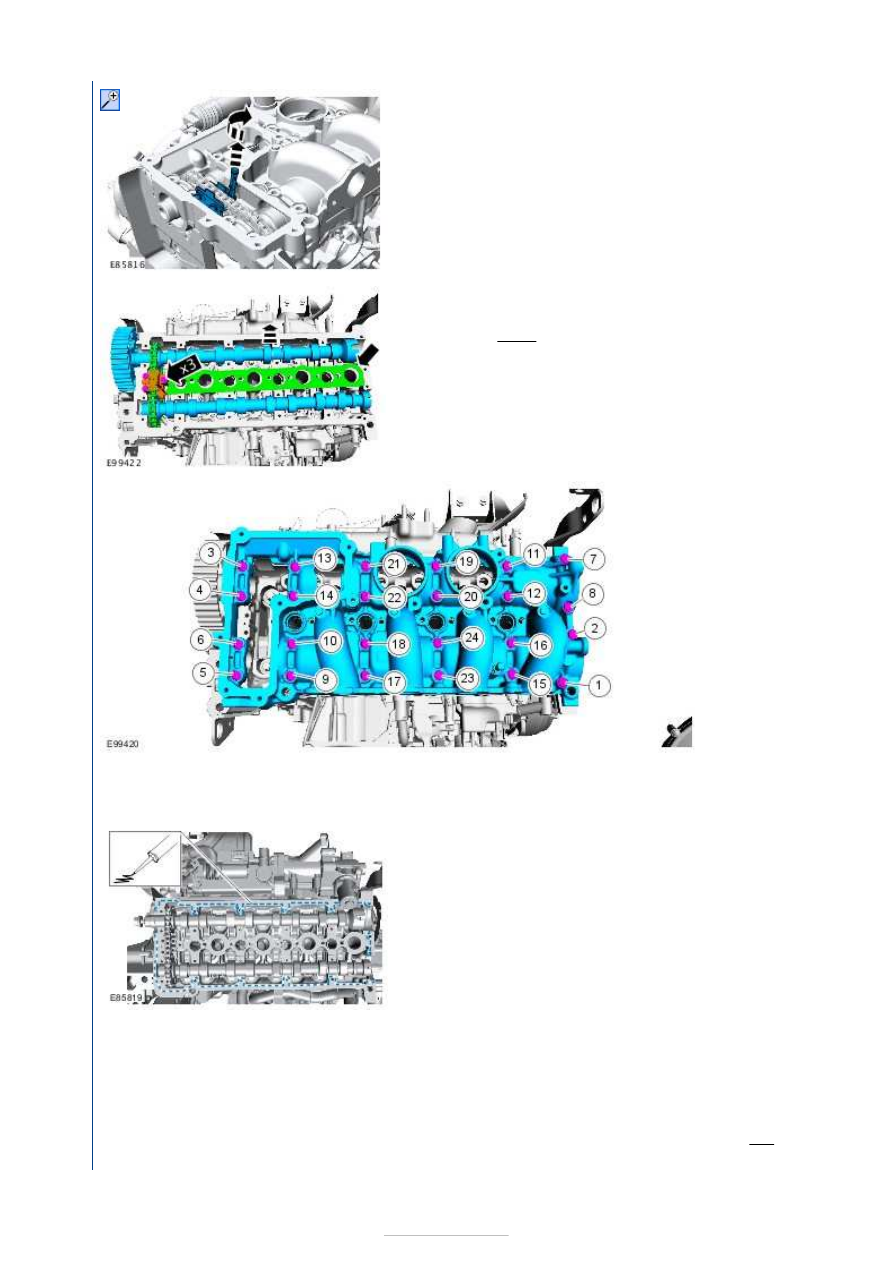

19. Install a new gasket.

Torque:

6 Nm

20.

1. To install, reverse the removal procedure.

2. Material:

Silicone Sealant LB (WSE-M4G323-A4 / 2U7J

M4G323-AA)



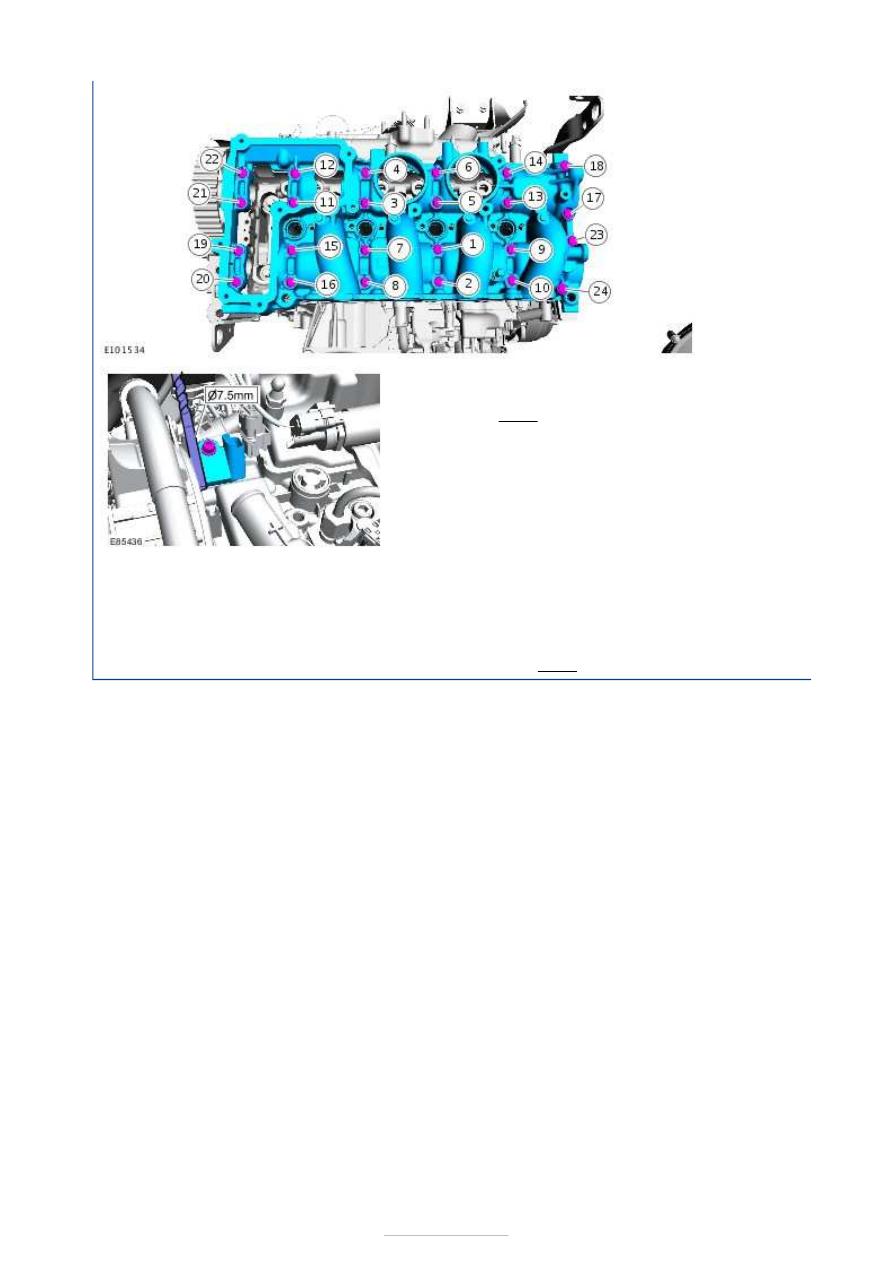

3. Tighten the

bolts in the
sequence
illustrated.

Torque:
Nm









4. When installing the old sensor.

Torque:

4 Nm

5.

When installiung a new sensor.
Install the CMP sensor until the tip of the sensor
touches the back of the camshaft pulley.

Torque:

4 Nm





Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Valve Stem Seals

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

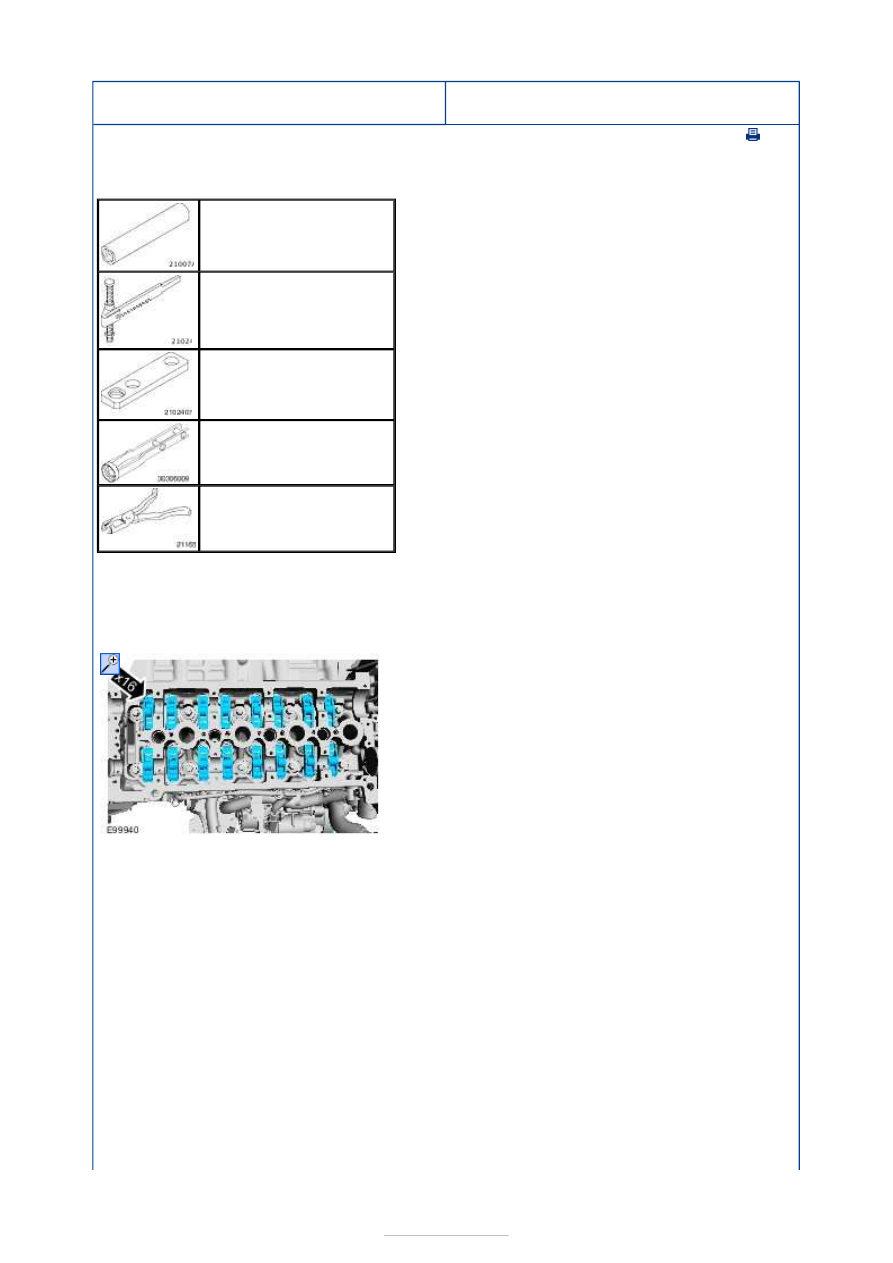

Special Tool(s)

Removal

303-037
Installer, Valve Stem Seal

303-060
Compressor, Valve Spring

303-060-07
Adapter for 303-060

303-060-09A
Adapter for 303-060

303-390
Pliers, Valve Stem Seal

1. Refer to:

Camshafts

 (303-01G Engine - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, Removal
and Installation).

2.

3. Position the appropriate piston at top dead center

(TDC).

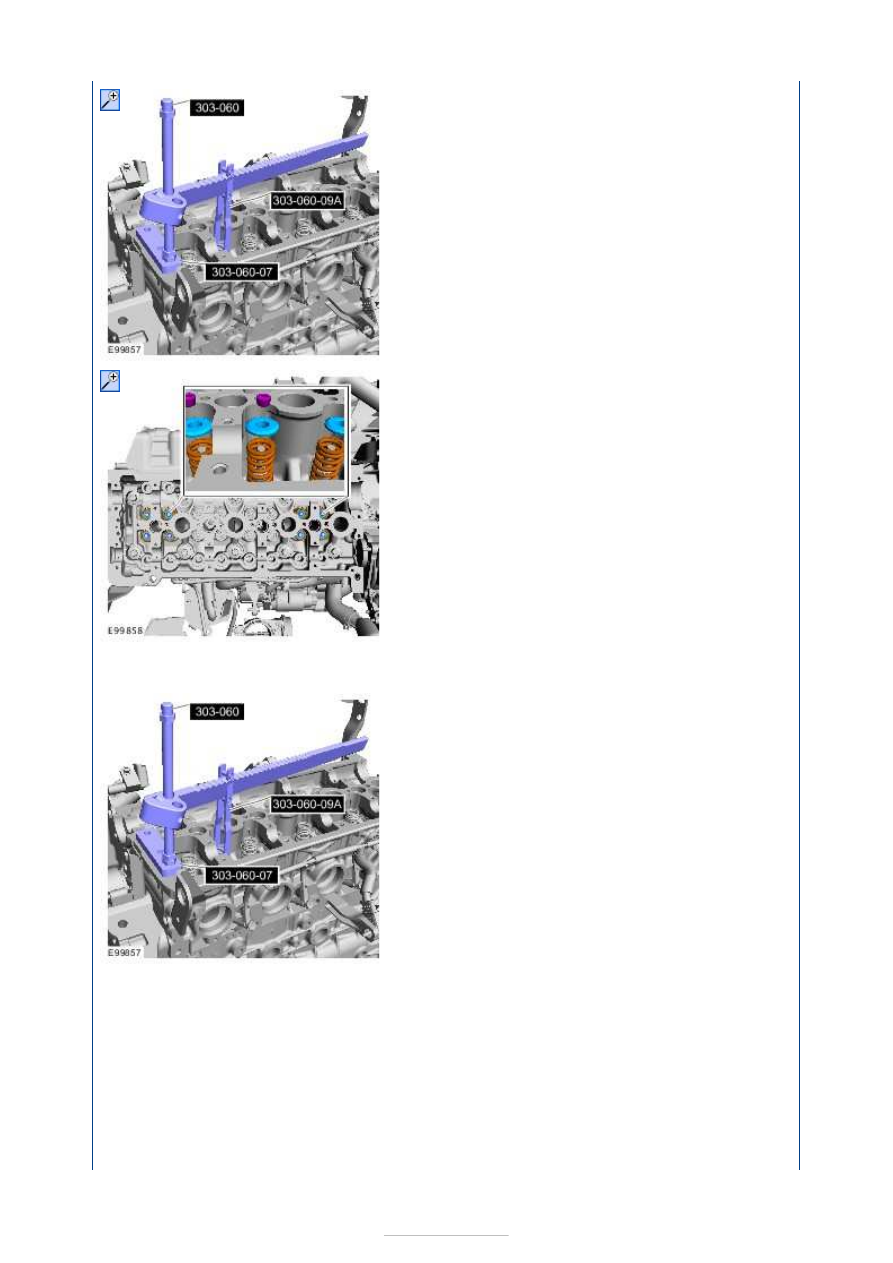

4. Special Tool(s):

303-060

,

303-060-07

,

303-060-

09A















5.

6. Position the appropriate piston at top dead center

(TDC).

7. Special Tool(s):

303-060

,

303-060-07

,

303-060-

09A



8.
