Ford Galaxy / Ford S-MAX. Manual - part 292

Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Intake Manifold

S-MAX/Galaxy 2006.5 (02/2006-)



Print



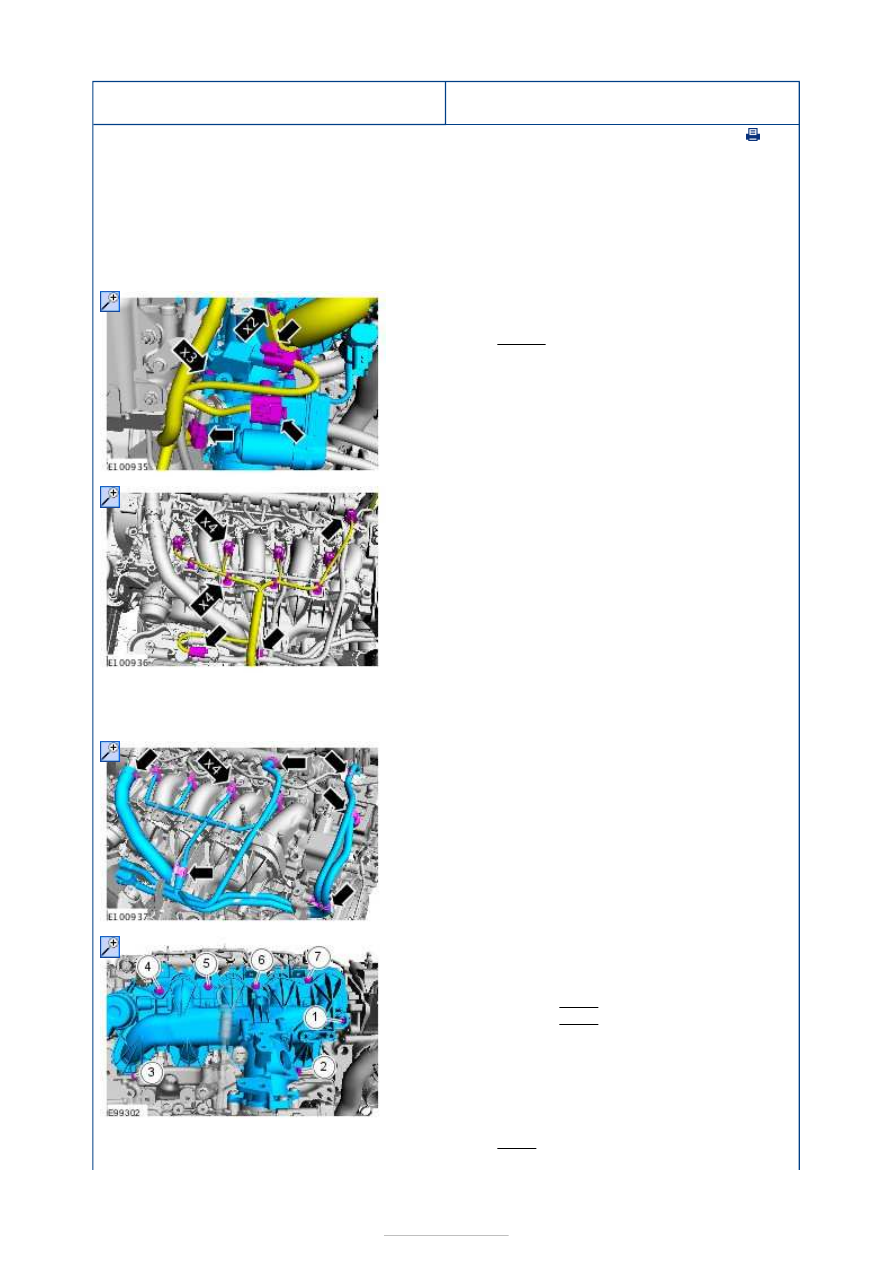

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Refer to:

Battery Disconnect and Connect

 (414-

01 Battery, Mounting and Cables, General
Procedures).

2.

NOTE: Clean and inspect the gasket. The
gasket is to be reused unless damaged.

Torque:

10 Nm

3.

4. Refer to:

Fuel Filter

 (310-01D Fuel Tank and

Lines - 2.2L Duratorq-TDCi (129kW/175PS) -
DW, Removal and Installation).

5.

6.

NOTE: Clean and inspect the gasket. The
gasket is to be reused unless damaged.

Torque:



5 Nm
9 Nm

Stage 1:
Stage 2:

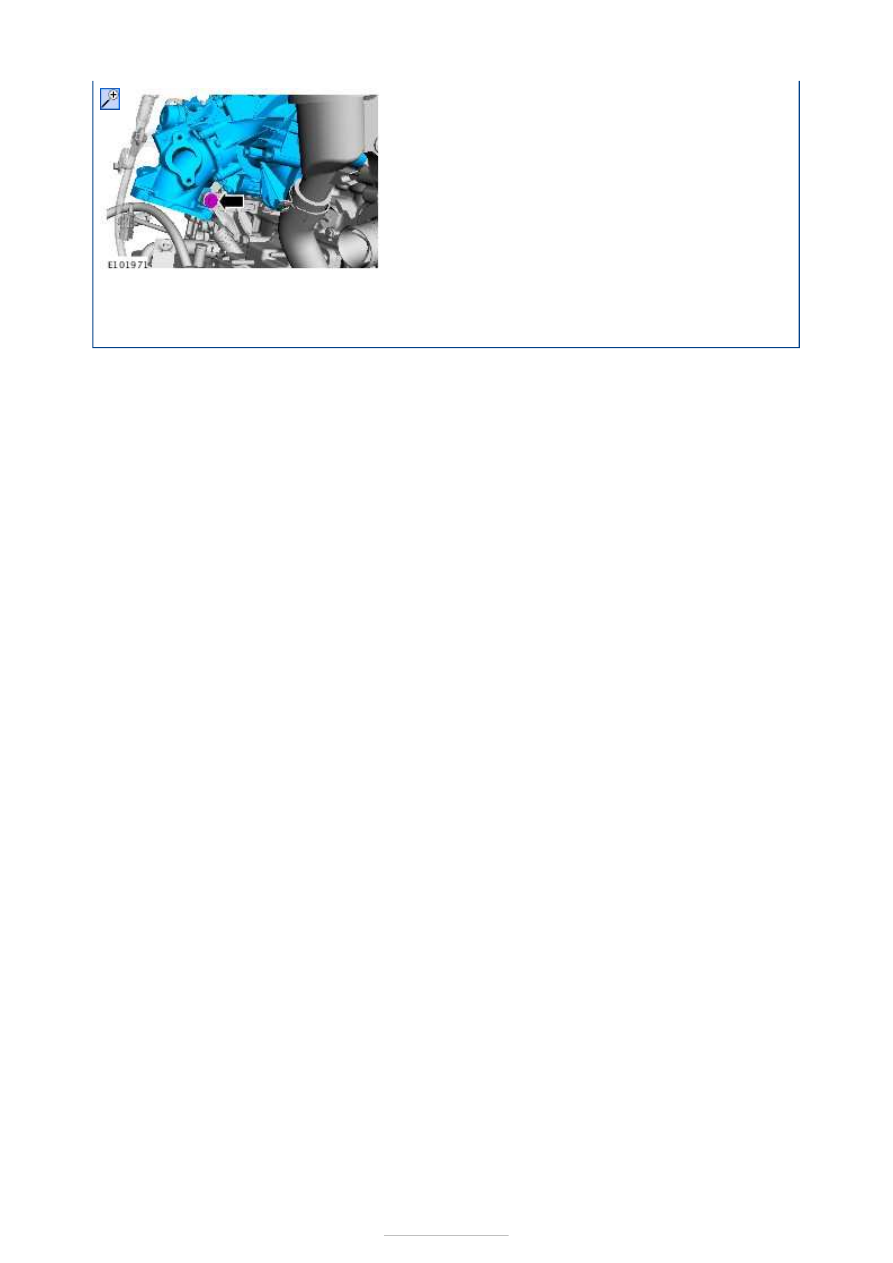

7. Torque: 6 Nm









Installation

1. To install, reverse the removal procedure.



Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Crankshaft Front
Seal

S-MAX/Galaxy 2006.5 (02/2006-)



Print



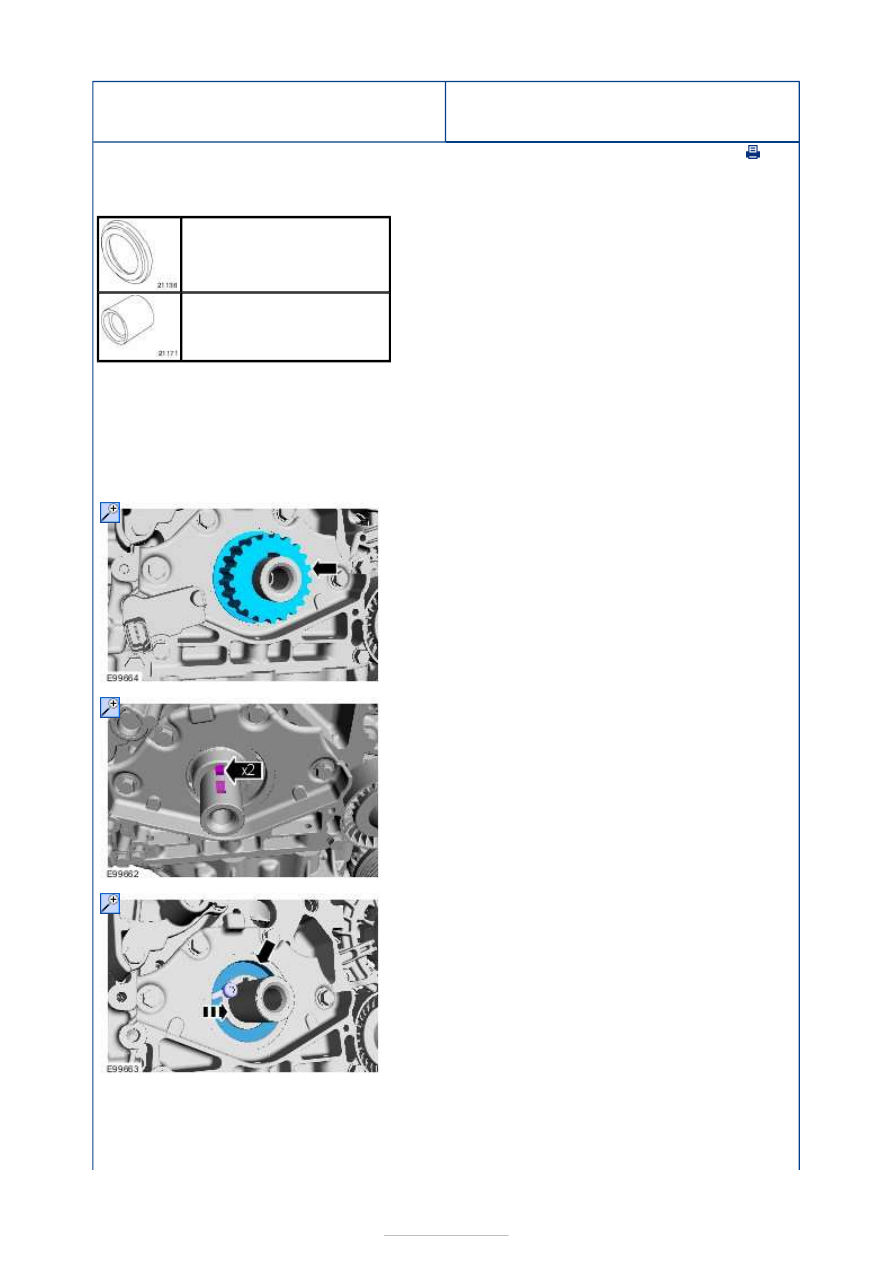

Removal and Installation

Special Tool(s)

Removal

Installation

303-255
Installer, Timing Cover Seal

303-395
Installer, Crankshaft Seal

1. Remove the timing belt.

Refer to:

Timing Belt

 (303-01G Engine - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, Removal
and Installation).

2.

3.

4.

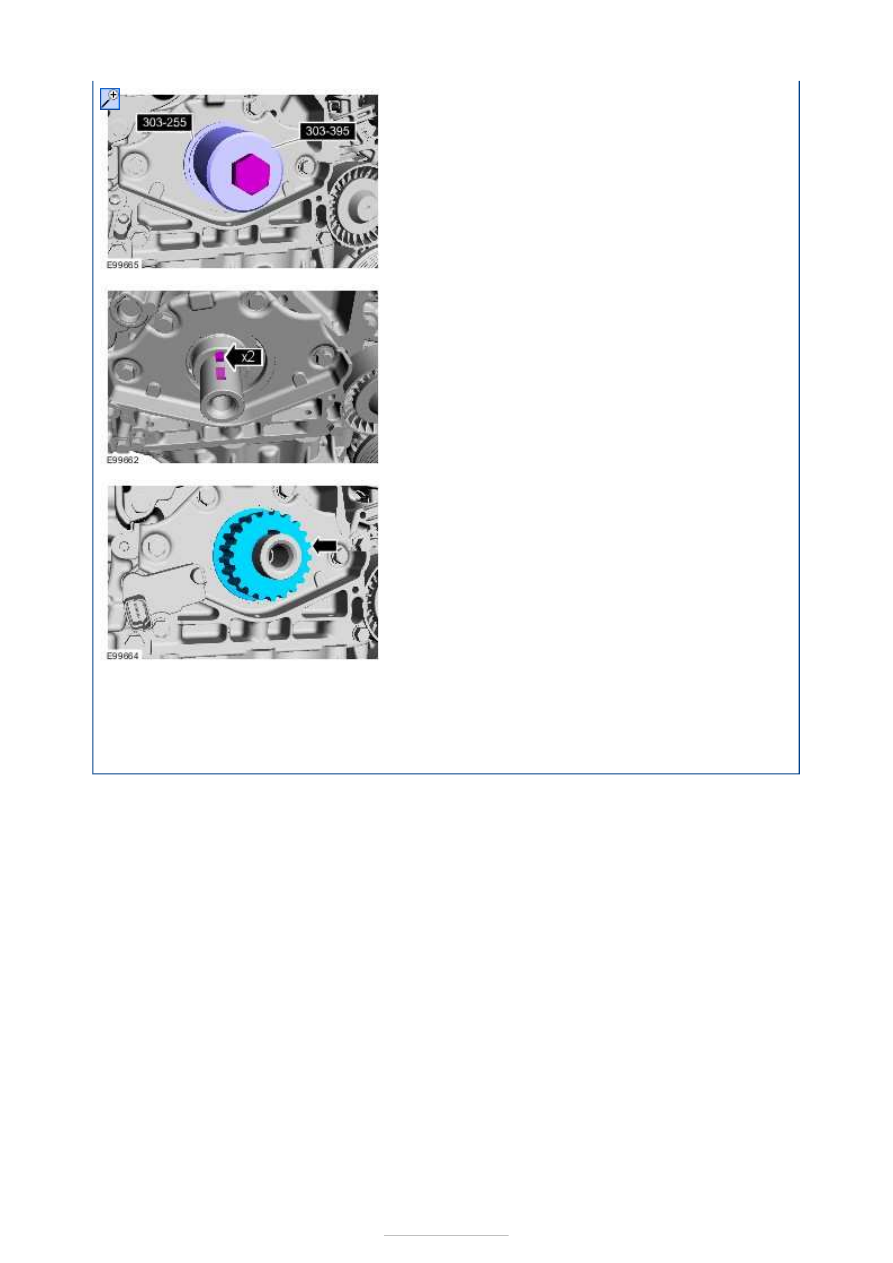

1. Special Tool(s):

303-255

,

303-395













2.

3.

4. Install the timing belt.

Refer to:

Timing Belt

 (303-01G Engine - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, Removal
and Installation).
