Ford Galaxy / Ford S-MAX. Manual - part 290

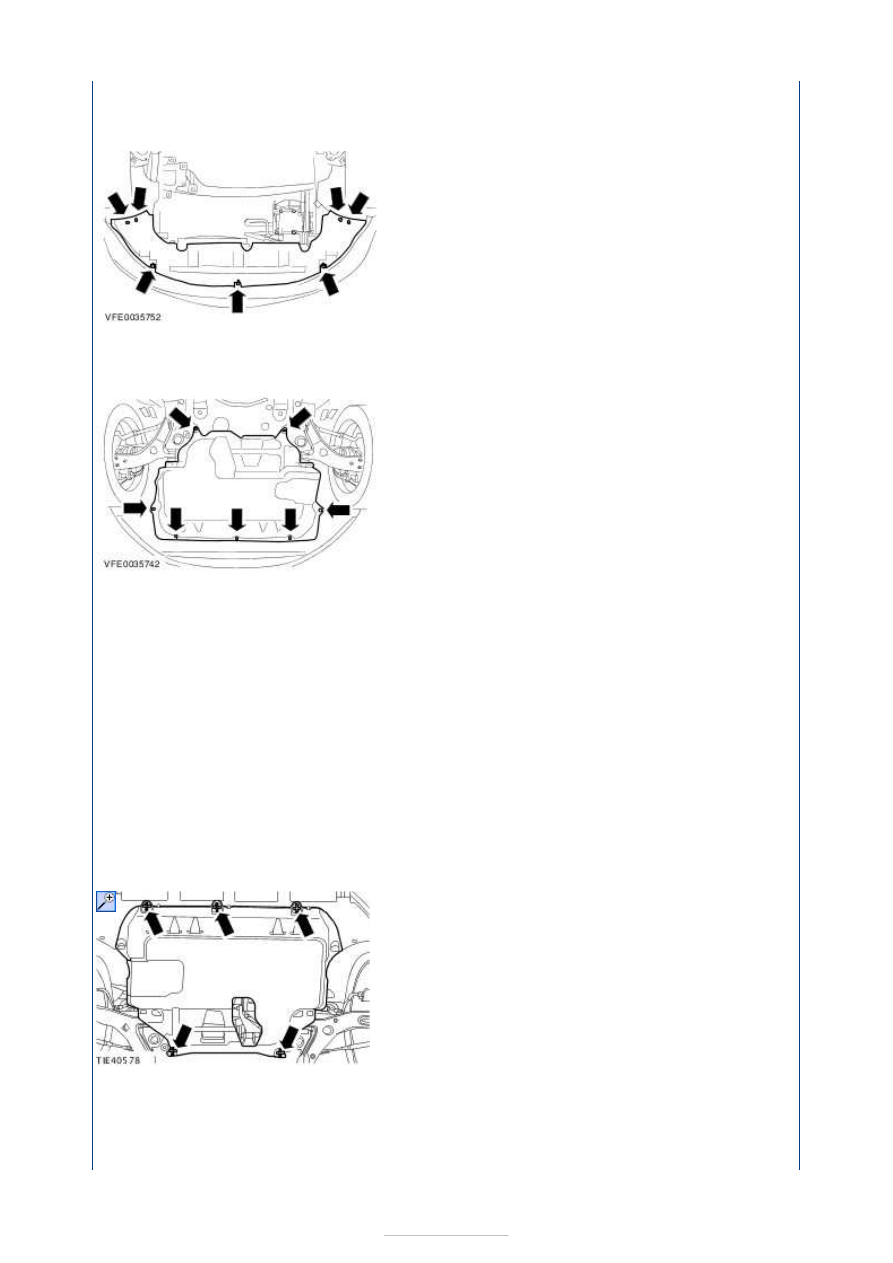

28. 28. Install the radiator undershield.

29. 29. Install the engine undershield.

30. 30. Lower the vehicle.

31. 31. Reset the PCM fault memory.

Measure the oil pressure (21 113 0)

The oil pressure depends on various factors (engine speed, oil temperature, oil viscosity,
amount of oil filter contamination etc.).

Measure the oil pressure

1. 1. Raise and support the vehicle. REFER to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2. 2. Remove the engine under shield.







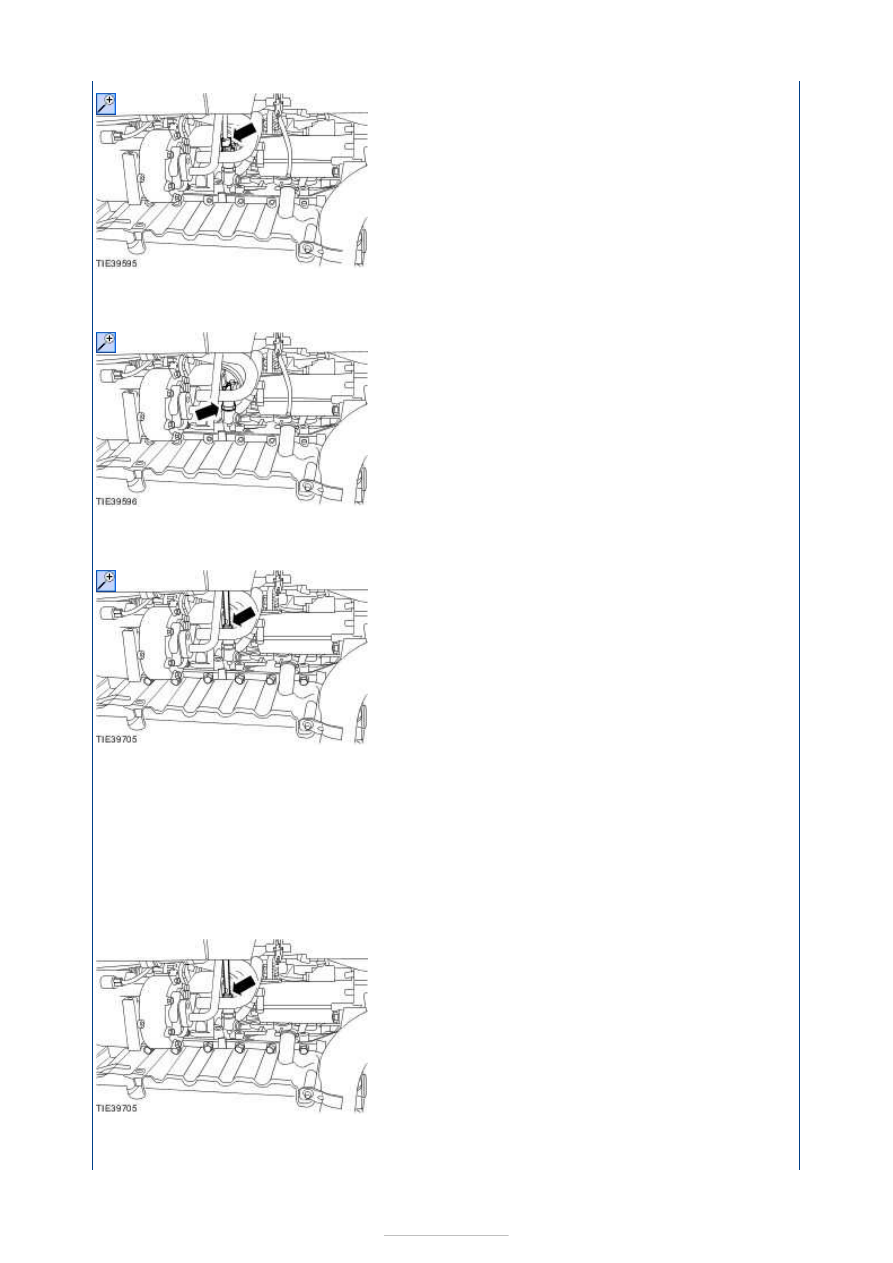

3. 3. Disconnect the oil pressure switch electrical connector.

4. 4. Remove the oil pressure switch.

5. 5. Attach the oil pressure gauge with the oil pressure gauge connector.

6.

NOTE: Measure the oil pressure at the specified engine speed. Measure the oil
pressure at an oil temperature of 80° C.
NOTE: Measure the oil pressure at 2000 rpm and at 4000 rpm.
NOTE: Oil pressure at 2000 rpm: 2.0 bar.
NOTE: Oil pressure at 4000 rpm: 4.0 bar.

6. Check the oil pressure.

7. 7. Detach the oil pressure gauge and the oil pressure gauge connector.









8. 8. Coat the oil pressure switch with

adhesive

.

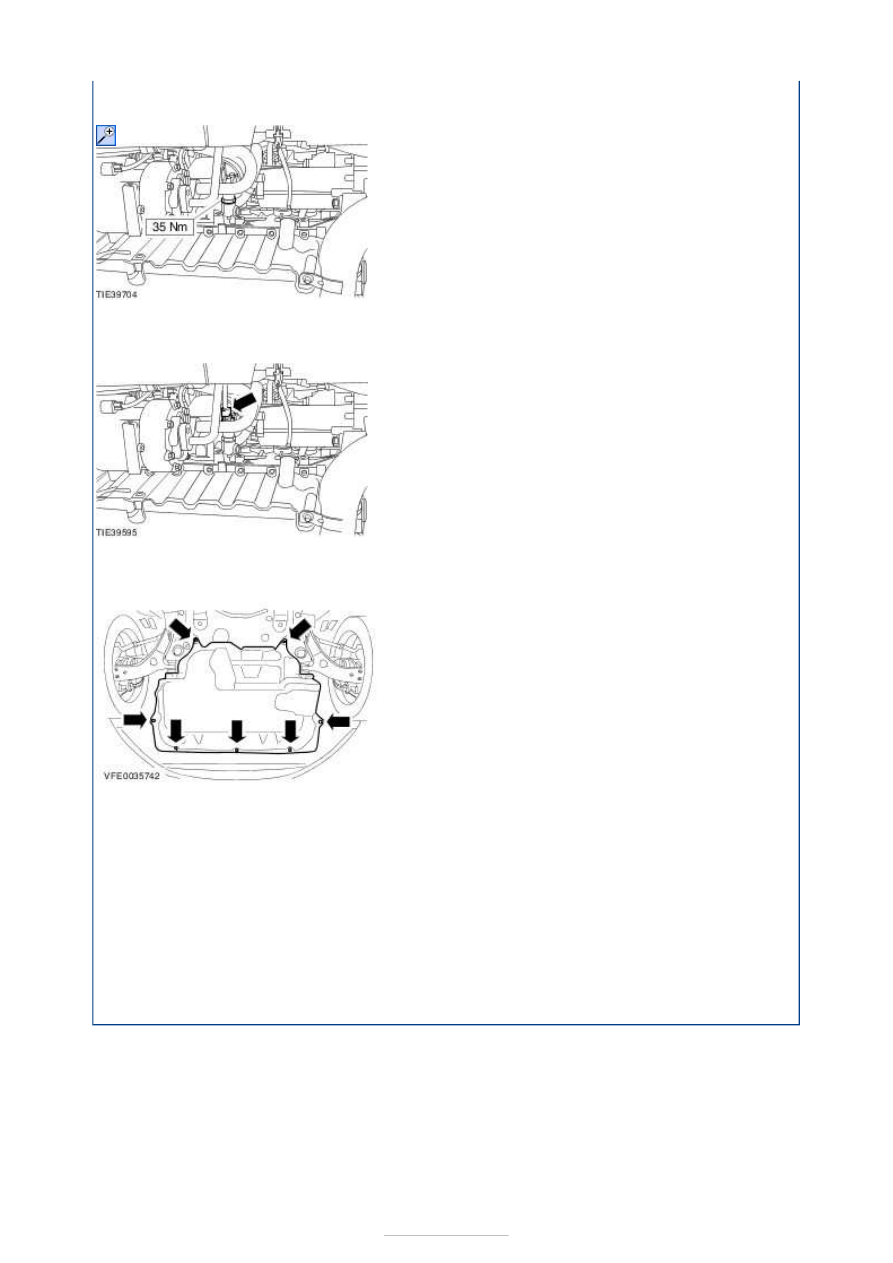

9. 9. Install the oil pressure switch.

10. 10. Connect the oil pressure switch electrical connector.

11. 11. Install the engine under shield.

12. 12. Lower the vehicle.

Valve train analysis - static (engine off)

Remove the valve cover.

Check all valve train components for damage and wear. Ensure that only original
components are installed and that all bolts and nuts have been tightened to the correct
tightening torque. REFER to:

Specifications

 (303-01G Engine - 2.2L Duratorq-TDCi

(129kW/175PS) - DW, Specifications).







Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Camshaft Timing

S-MAX/Galaxy 2006.5 (02/2006-)



Print



General Procedures

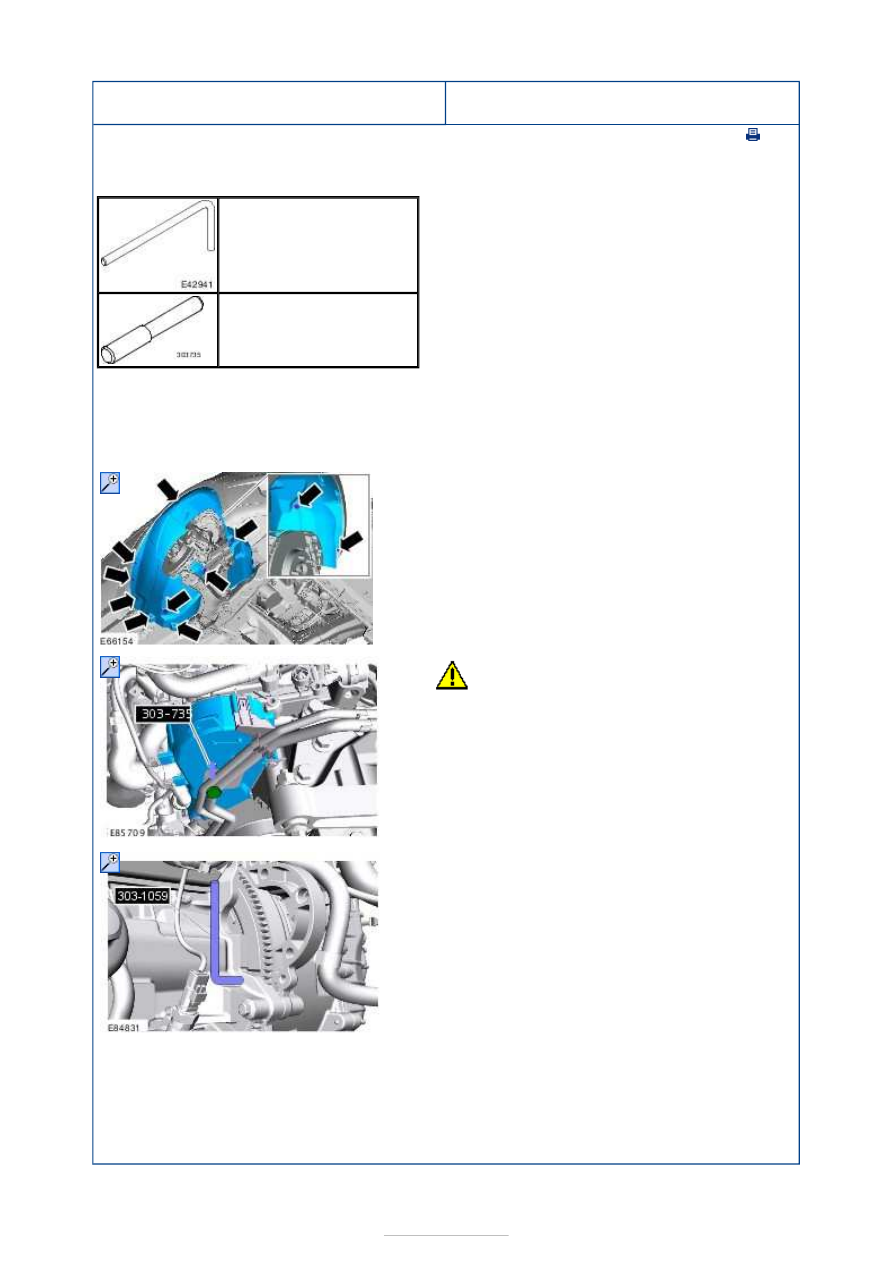

Special Tool(s)

303-1059
Alignment Peg, Crankshaft

303-735
Alignment Peg, Camshaft

1. Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

2. Refer to:

Starter Motor

 (303-06F Starting

System - 2.2L Duratorq-TDCi (129kW/175PS) -
DW, Removal and Installation).

3.

4.

CAUTION: Only rotate the crankshaft

clockwise.

Special Tool(s):

303-735



5. Special Tool(s):

303-1059



6. If the camshaft timing is found to be incorrect,

proceed with the adjustment.

Refer to:

Timing Belt

 (303-01G Engine - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, Removal
and Installation).
