5. 5. Remove the glow plug relay.

6. 6. Lower the vehicle.

7. 7. Remove the cowl panel grille.

REFER to:

Cowl Panel Grille

 (501-02 Front End Body Panels, Removal and

Installation).

8.

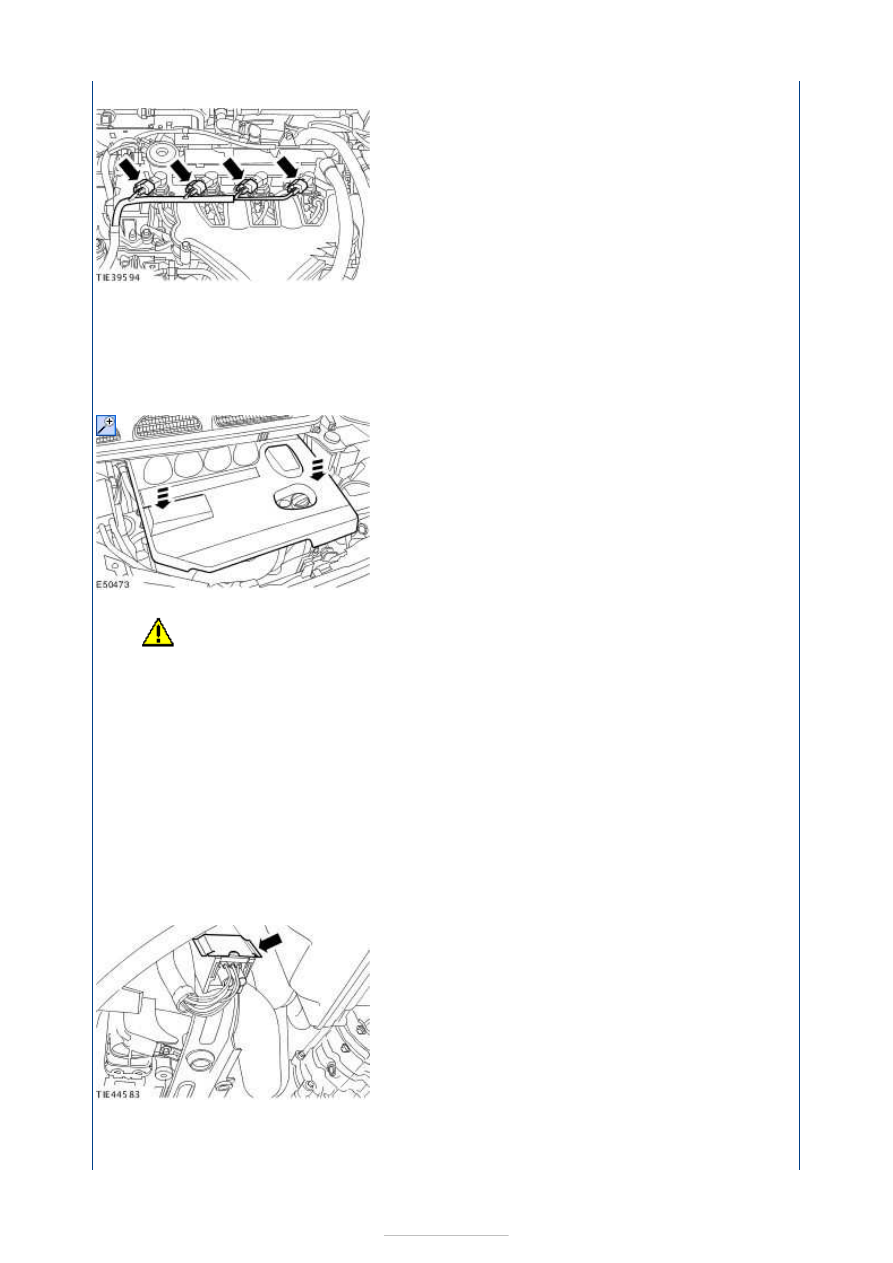

NOTE: The engine upper cover is held in place by 3 ball clips. The ball clips are not
vertical, but are angled backwards by approximately 20 degrees.

8. Location of the engine upper cover ball clips.

9.

CAUTION: Contact of the engine upper cover with the cowl panel may cause

damage (scratches) on the engine upper cover. If the ambient temperature is below
0°C, detach the engine upper cover with extreme caution. Failure to follow this
instruction may cause the engine upper cover to be damaged.
NOTE: Only remove and install the engine upper cover in the sequence shown.

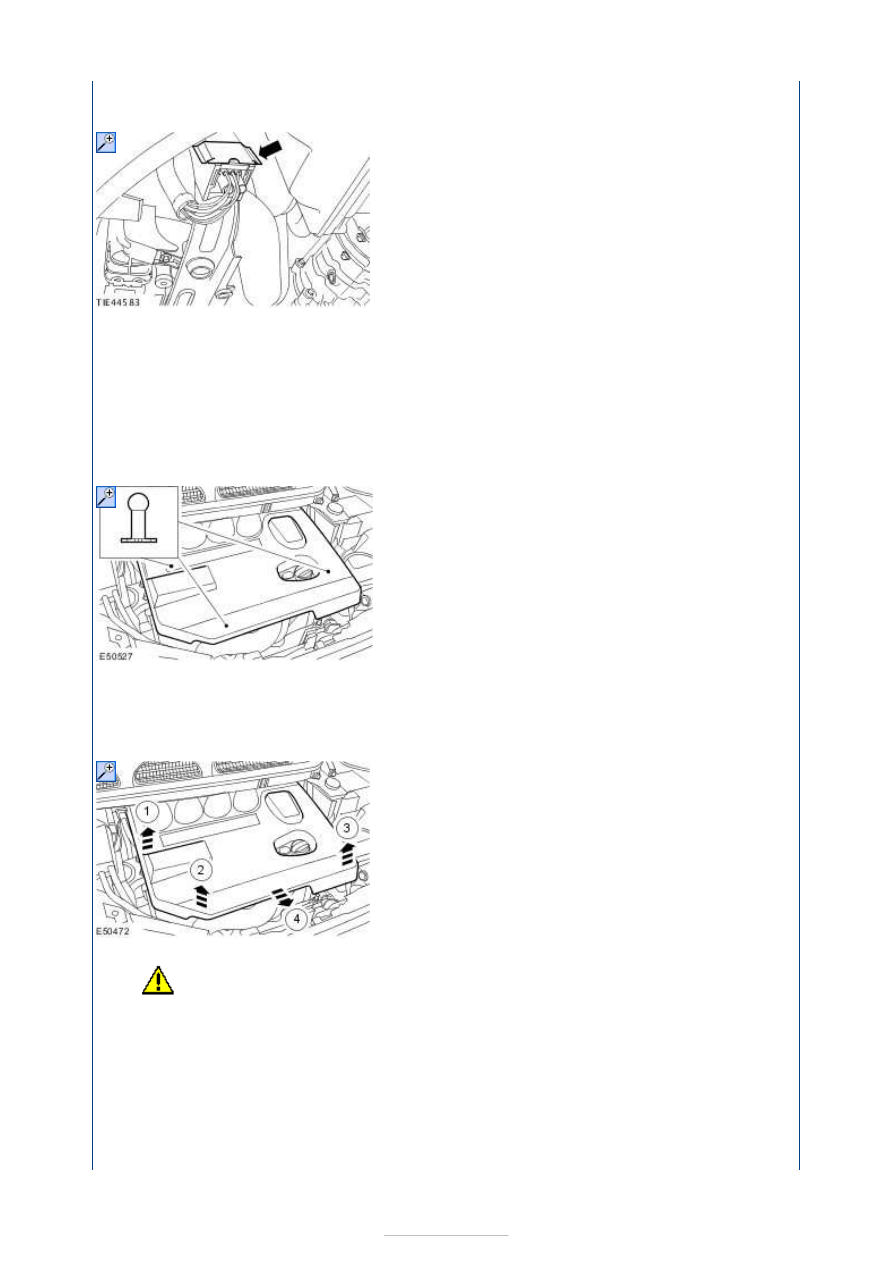

9. Remove the engine upper cover.

Detach the engine upper cover ball clips in the sequence shown.







10.

CAUTION: Do not disconnect the fuel injection pump electrical connectors and

crank the engine.

10. Disconnect the fuel injector electrical connectors.

11. 11. Remove the exhaust gas recirculation (EGR) cooler. REFER to:

Exhaust Gas

Recirculation (EGR) Cooler

 (303-08E Engine Emission Control - 2.2L Duratorq-TDCi

(129kW/175PS) - DW, Removal and Installation).

12. 12. Remove the EGR valve. REFER to:

Exhaust Gas Recirculation (EGR) Valve

 (303-

08E Engine Emission Control - 2.2L Duratorq-TDCi (129kW/175PS) - DW, Removal
and Installation).

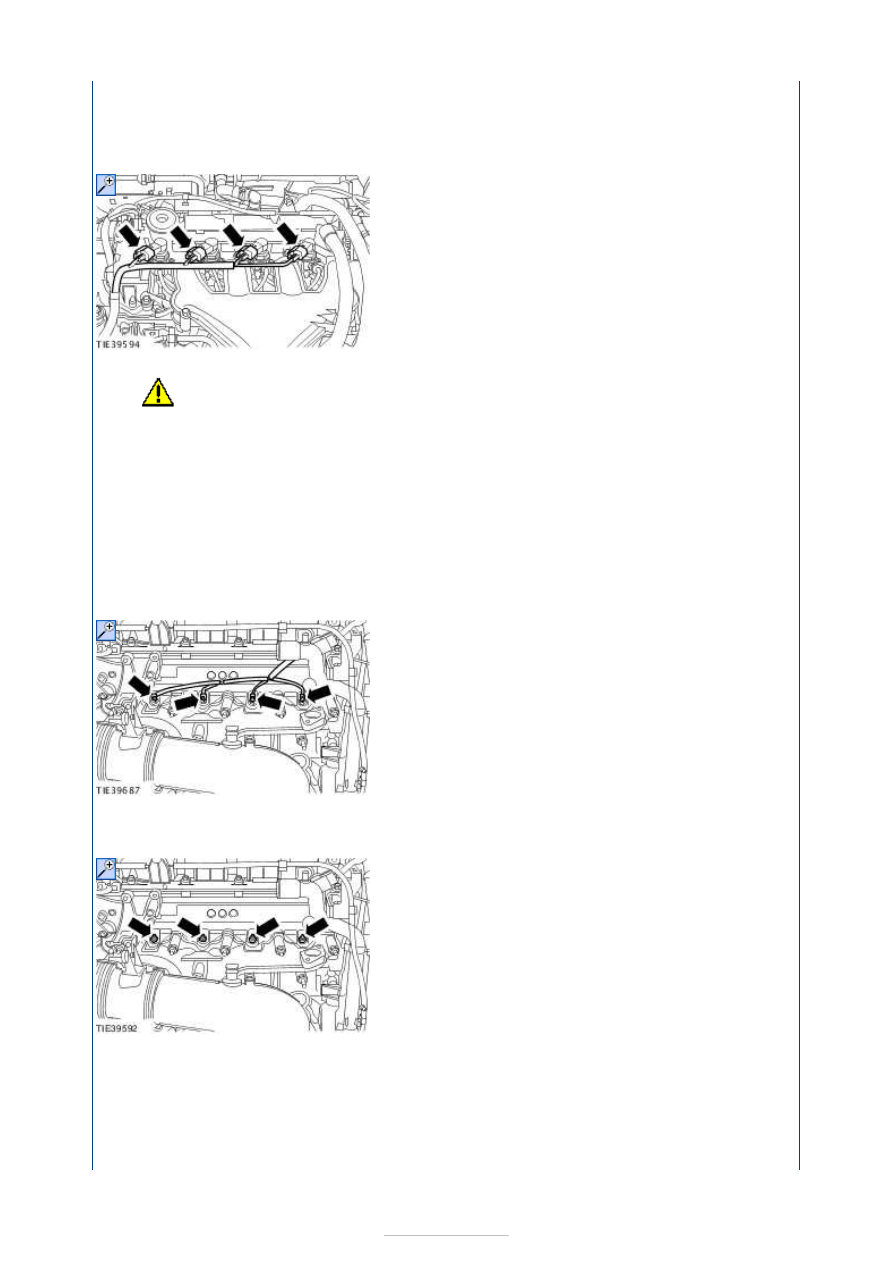

13. 13. Remove the glow plug power supply.

14. 14. Remove the glow plugs.







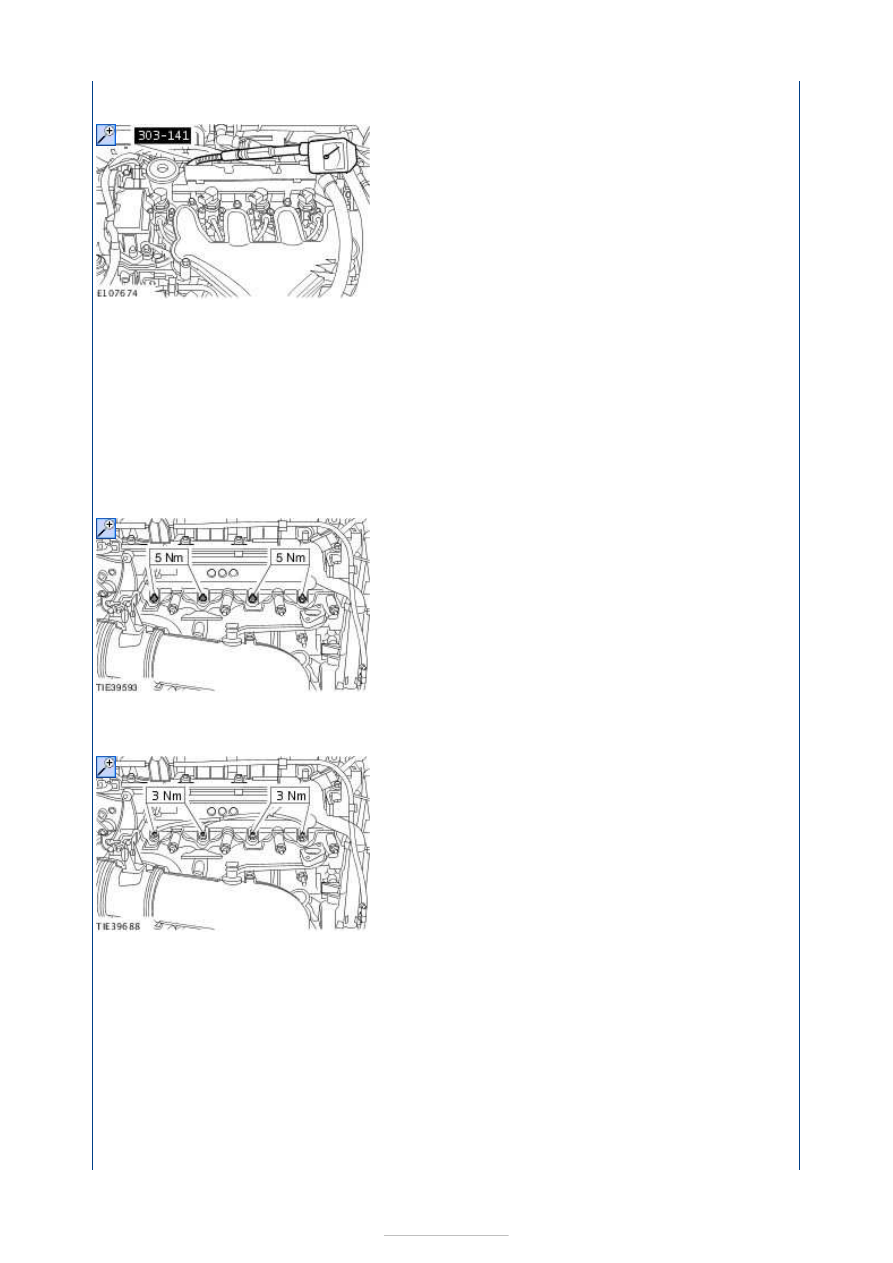

15. 15. Install the special tool and a suitable compression tester into the glow plug bore.

NOTE: Crank the engine with the starter motor until the pointer on the compression
tester stops rising.

16. 16. Carry out the measurement on all cylinders, following the measuring equipment

manufacturer's instructions.

17. 17. Detach the compression tester and the special tool.

18. 18. Install the glow plugs.

19. 19. Install the glow plug power supply.

20. 20. Install the EGR valve.

REFER to:

Exhaust Gas Recirculation (EGR) Valve

 (303-08E Engine Emission Control

- 2.2L Duratorq-TDCi (129kW/175PS) - DW, Removal and Installation).

21. 21. Install the EGR cooler.

REFER to:

Exhaust Gas Recirculation (EGR) Cooler

 (303-08E Engine Emission

Control - 2.2L Duratorq-TDCi (129kW/175PS) - DW, Removal and Installation).







22. 22. Connect the fuel injector electrical connectors.

23. 23. Apply soap solution to the ball clip mountings in the engine upper cover.

Soap solution (maximum concentration of soap in water 1:200).

24.

CAUTION: Contact of the engine upper cover with the cowl panel may cause

damage (scratches) on the engine upper cover. Failure to follow this instruction
may cause the engine upper cover to be damaged.

24. Put the engine cover into installation position and clip it in place by pressing at

the places shown.

Make sure that the engine upper cover is fully engaged in the area of the fuel filter,
if necessary apply more pressure in the areas shown.

25. 25. Install the cowl panel grille.

REFER to:

Cowl Panel Grille

 (501-02 Front End Body Panels, Removal and

Installation).

26. 26. Raise and support the vehicle. REFER to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

27. 27. Install the glow plug relay.
