Ford Galaxy / Ford S-MAX. Manual - part 293

Engine - 2.2L Duratorq-TDCi (129kW/175PS)
- DW - Valve Cover

S-MAX/Galaxy 2006.5 (02/2006

Removal and Installation

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

Name

Specification

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

1. Refer to:

Air Cleaner

 (303-12F Intake Air Distribution

and Filtering - 2.2L Duratorq-TDCi (129kW/175PS) -
Removal and Installation).
Refer to:

Camshaft Seal

 (303-01G Engine - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, Removal and
Installation).
Refer to:

Fuel Rail

 (303-04F Fuel Charging and Controls

2.2L Duratorq-TDCi (129kW/175PS) - DW, Removal and
Installation).
Refer to:

Fuel Injectors

 (303-04F Fuel Charging and

Controls - 2.2L Duratorq-TDCi (129kW/175PS) - DW,
Removal and Installation).
Refer to:

Intake Manifold

 (303-01G Engine - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, Removal and
Installation).

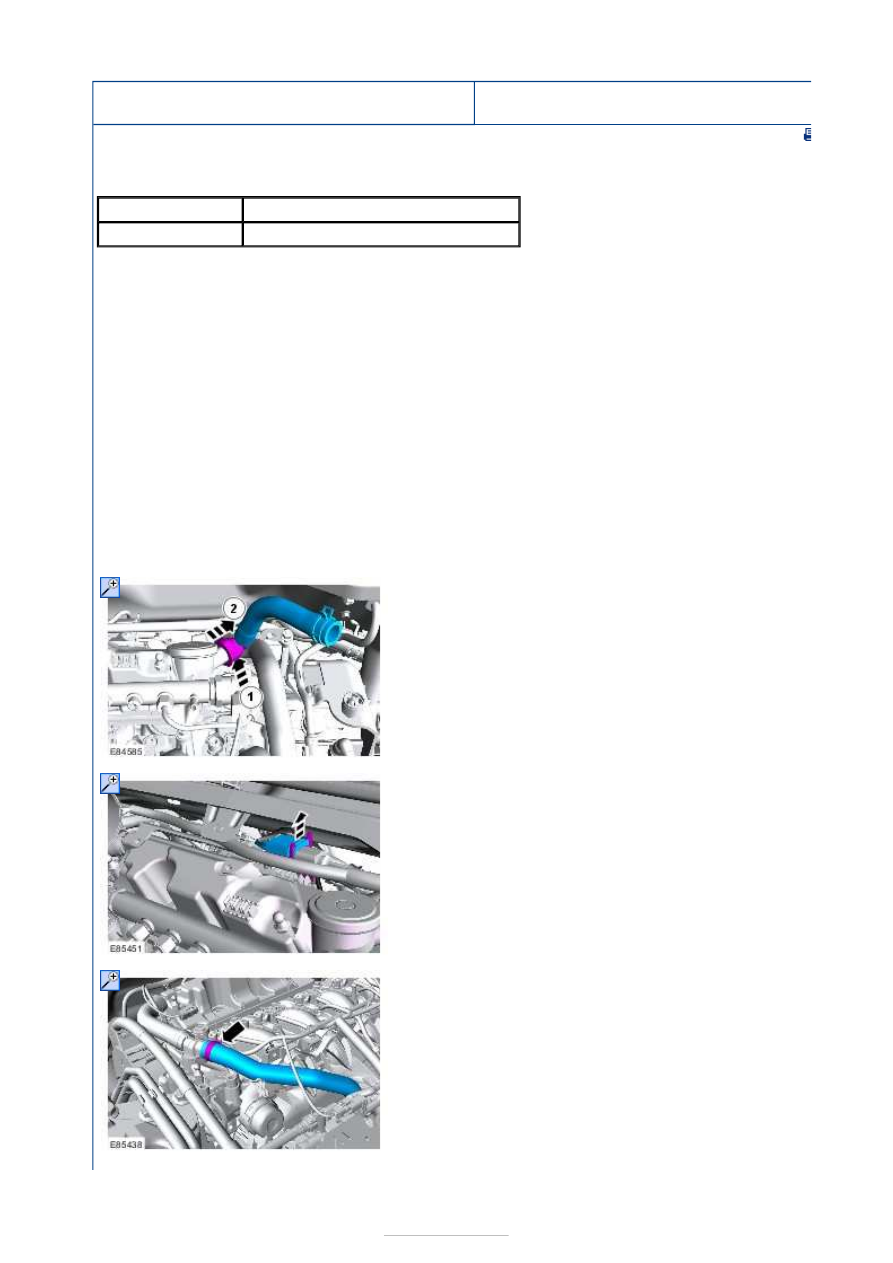

2.

3.

4.

NOTE: Make sure that a new clamp is installed.







5.

6.

NOTE: Make sure that a new clamp is installed.

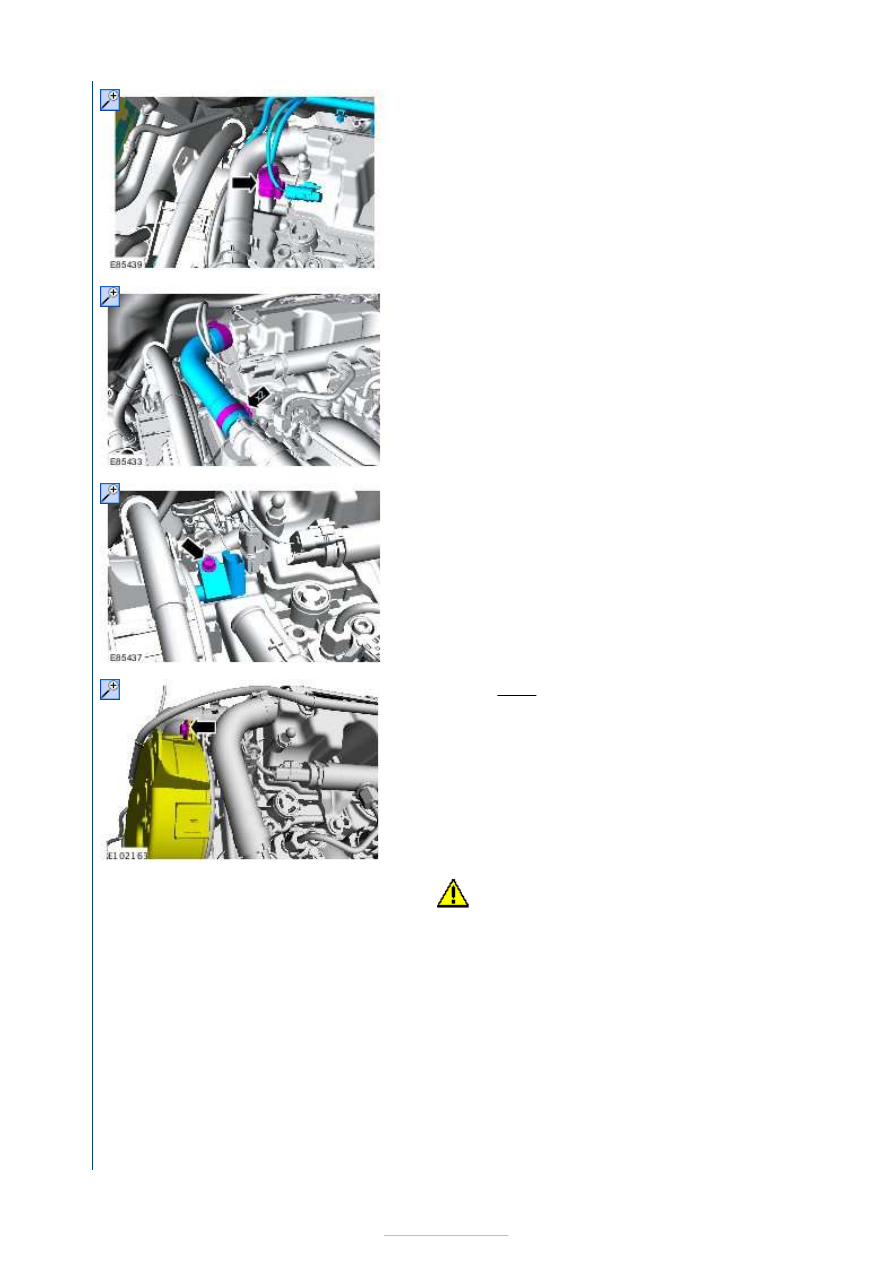

7.

8. Torque: 5 Nm

9.

CAUTION: Make sure that new bolts are

installed.
NOTE: Only tighten the bolts finger tight at this
stage.









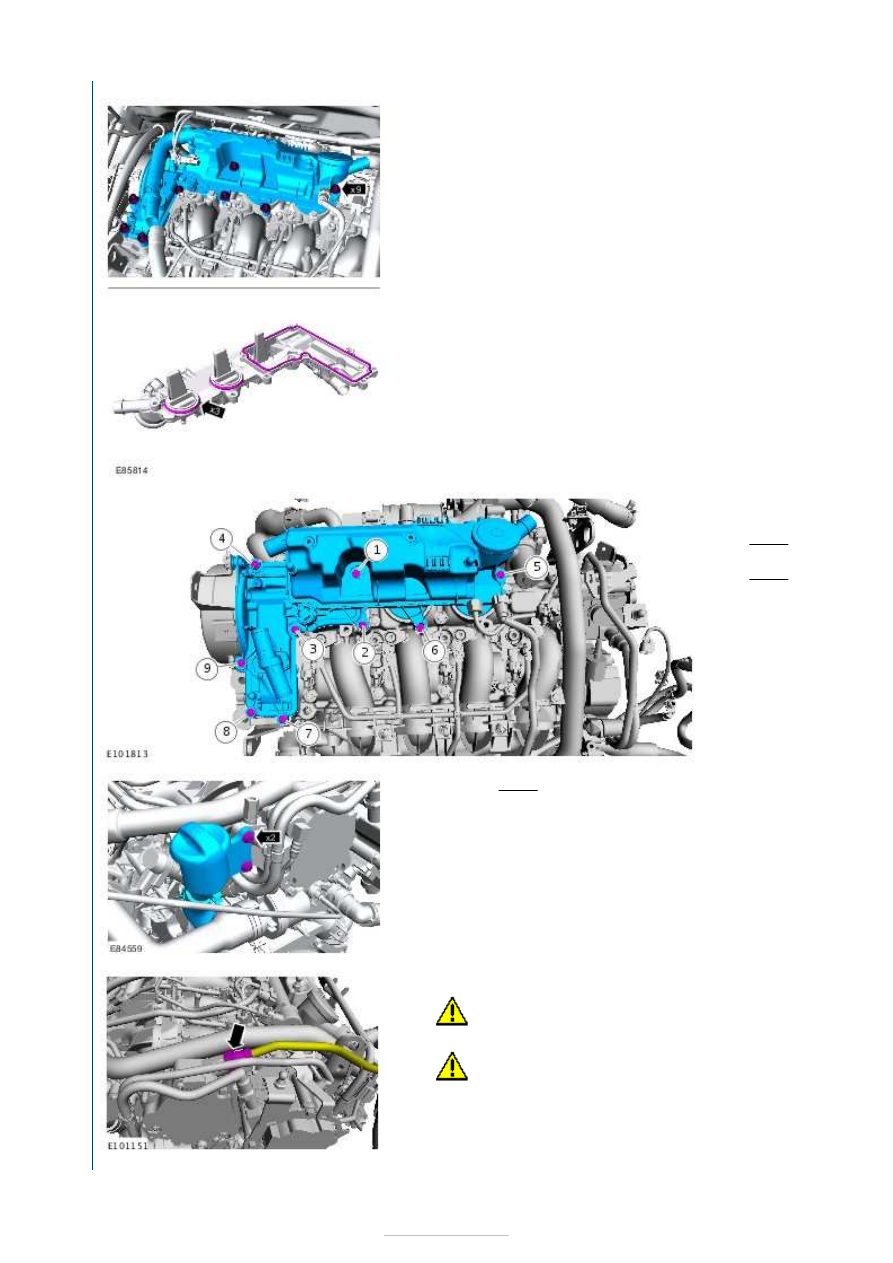

10. Torque:

5 Nm

9 Nm

Stage 1:

Stage 2:

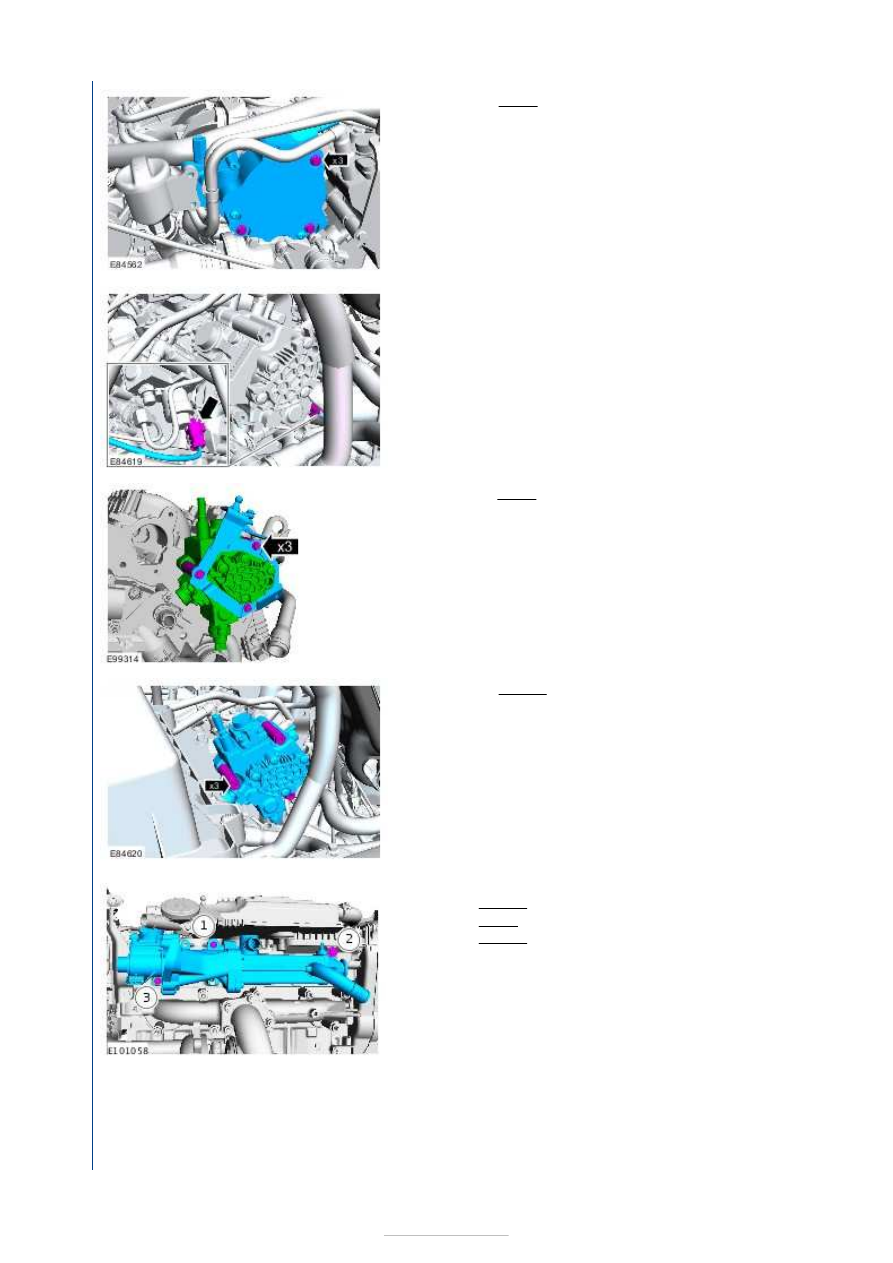

11. Torque: 9 Nm

12.

CAUTIONS:

Extreme cleanliness must be exercised when

handling this component.

Make sure that all openings are sealed. Use

new blanking caps.









13. Torque: 9 Nm

14.

15. Torque: 8 Nm

16. Torque: 22 Nm

17. Torque:

1 10 Nm
2 8 Nm
3 10 Nm

18.
