if the valve timing is correct.

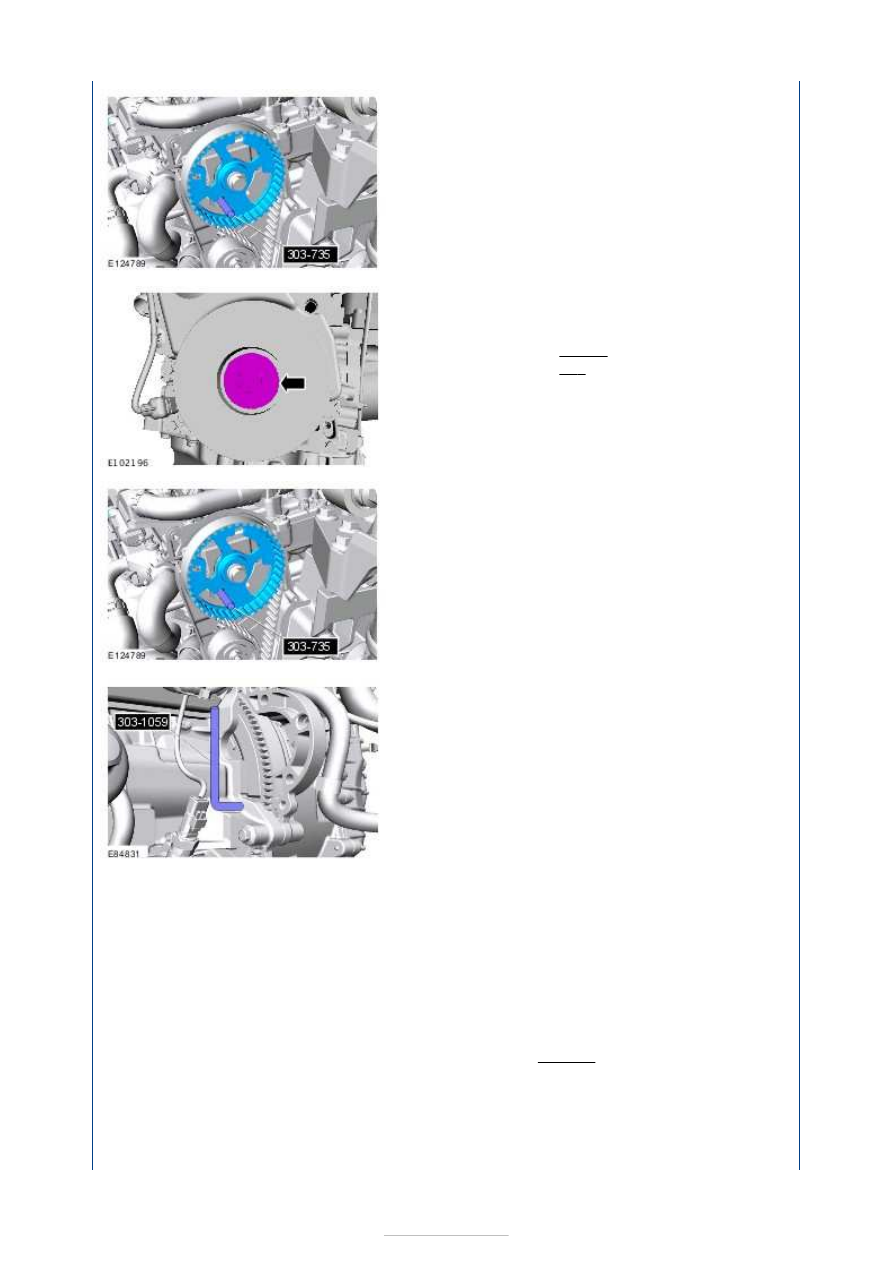

Install the Special Tool(s):

303-735



11.

NOTE: Make sure a new component is
installed.

Torque:



70 Nm
82°

Stage 1:
Stage 2:

12. Remove the Special Tool(s):

303-735



13. Remove the Special Tool(s):

303-1059



14. Refer to:

Starter Motor

 (303-06F Starting

System - 2.2L Duratorq-TDCi (129kW/175PS) -
DW, Removal and Installation).

15. Refer to:

Timing Cover

 (303-01G Engine - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, Removal
and Installation).

16.

1.

NOTE: Only tighten the bolts finger
tight at this stage.

2. Torque: 133 Nm









17.

18. General Equipment:

Trolley jack



19. Torque: 90 Nm









Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW - Cylinder Head

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

1. Refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03F Engine Cooling - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, General
Procedures).

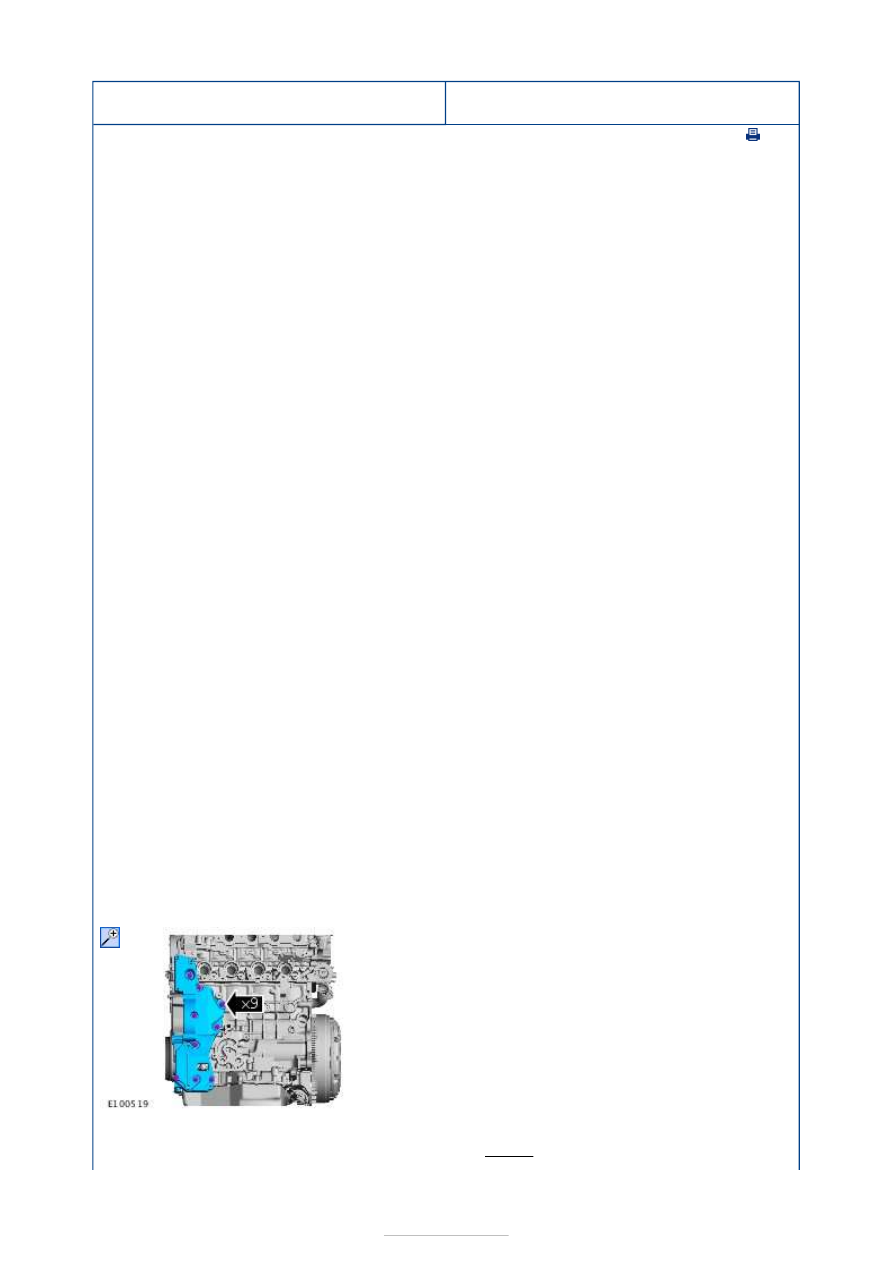

2. Remove the following items:

1. Refer to:

Air Cleaner

 (303-12F Intake Air

Distribution and Filtering - 2.2L Duratorq-
TDCi (129kW/175PS) - DW, Removal and
Installation).

2. Refer to:

Accessory Drive Belt

 (303-05F

Accessory Drive - 2.2L Duratorq-TDCi
(129kW/175PS) - DW, Removal and
Installation).

3. Refer to:

Fuel Filter

 (310-01D Fuel Tank

and Lines - 2.2L Duratorq-TDCi
(129kW/175PS) - DW, Removal and
Installation).

4. Refer to:

Exhaust Manifold

 (303-01G

Engine - 2.2L Duratorq-TDCi
(129kW/175PS) - DW, Removal and
Installation).

5. Refer to:

Thermostat

 (303-03F Engine

Cooling - 2.2L Duratorq-TDCi
(129kW/175PS) - DW, Removal and
Installation).

6. Refer to:

Fuel Rail

 (303-04F Fuel Charging

and Controls - 2.2L Duratorq-TDCi
(129kW/175PS) - DW, Removal and
Installation).

7. Refer to:

Fuel Injectors

 (303-04F Fuel

Charging and Controls - 2.2L Duratorq-
TDCi (129kW/175PS) - DW, Removal and
Installation).

8. Refer to:

Fuel Pump

 (303-04F Fuel

Charging and Controls - 2.2L Duratorq-
TDCi (129kW/175PS) - DW, Removal and
Installation).

9. Refer to:

Timing Belt

 (303-01G Engine -

2.2L Duratorq-TDCi (129kW/175PS) - DW,
Removal and Installation).

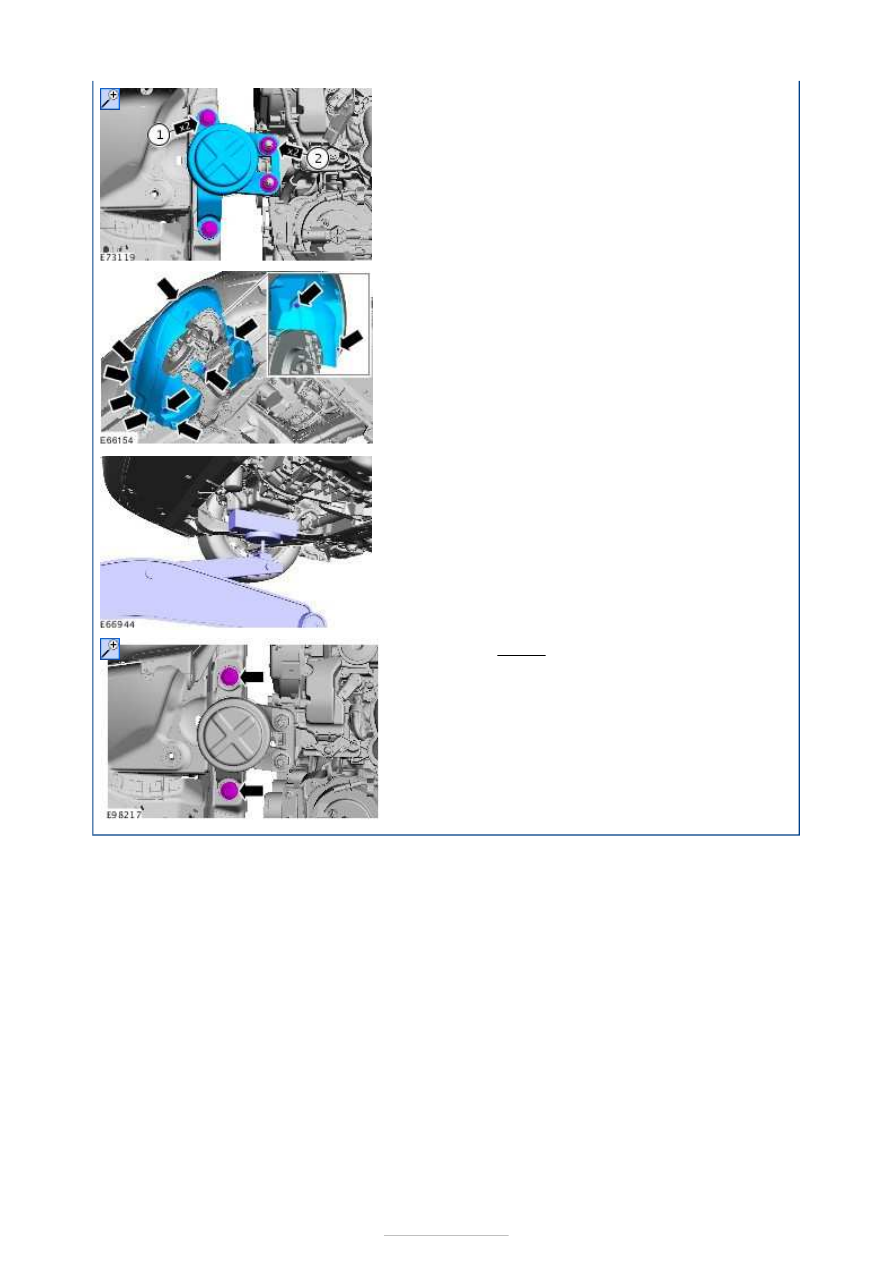

3.

4. Torque:

1. 20 Nm



2. 10 Nm

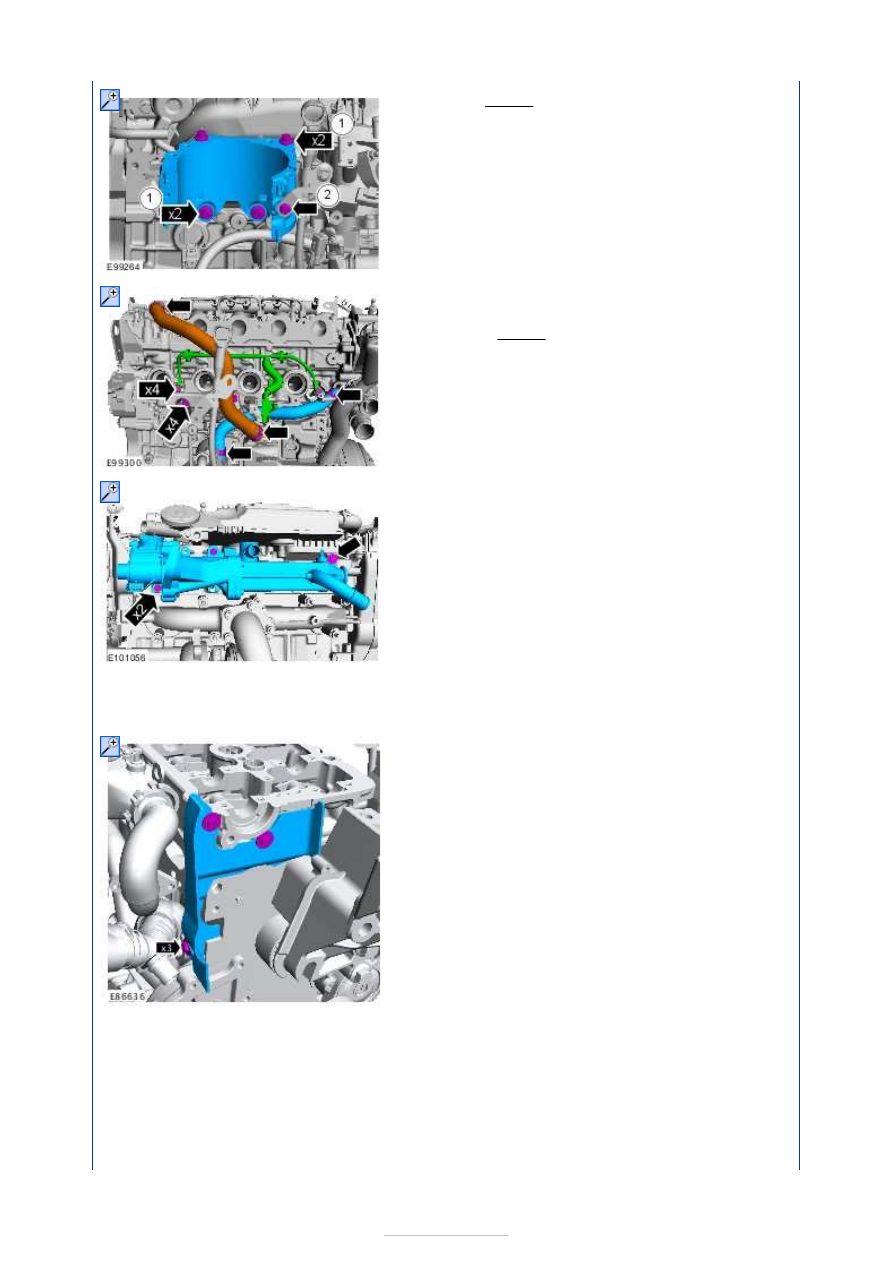

5.

NOTE: Make sure that a new clamp is
installed.

Torque:

20 Nm

6.

7. Refer to:

Valve Cover

 (303-01G Engine - 2.2L

Duratorq-TDCi (129kW/175PS) - DW, Removal
and Installation).

8.

9.
