Ford Galaxy / Ford S-MAX. Manual - part 276

Engine - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-
TDCi (103kW/140PS) - DW, Emission
Requirements: Stage IV - Engine

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Installation

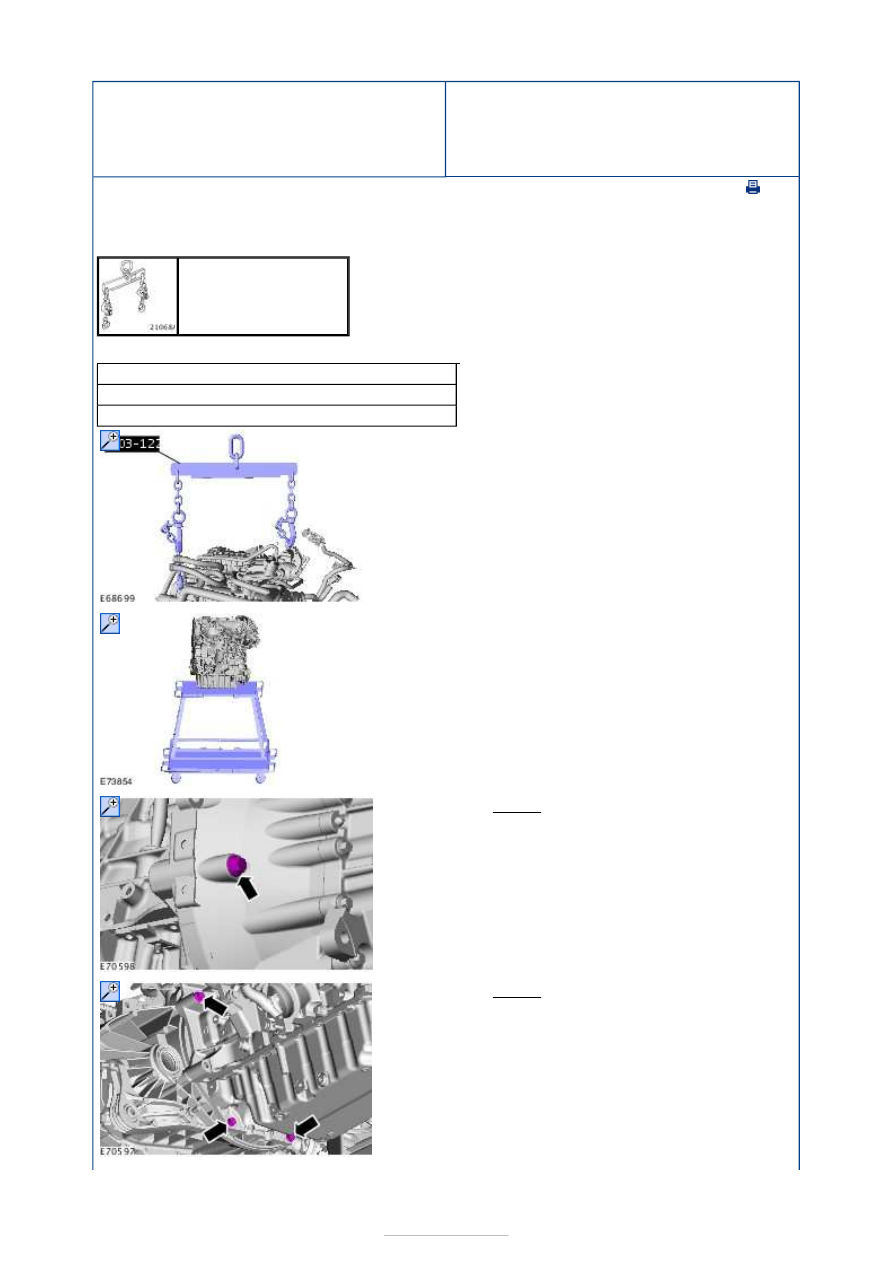

Special Tool(s)

General Equipment

303-122
Lifting Bracket, Engine

Hose clamp remover/installer

Hydraulic jib crane

Mounting table set

1. Special Tool(s):

303-122



General Equipment:

Hydraulic jib crane



2. General Equipment:

Mounting table set



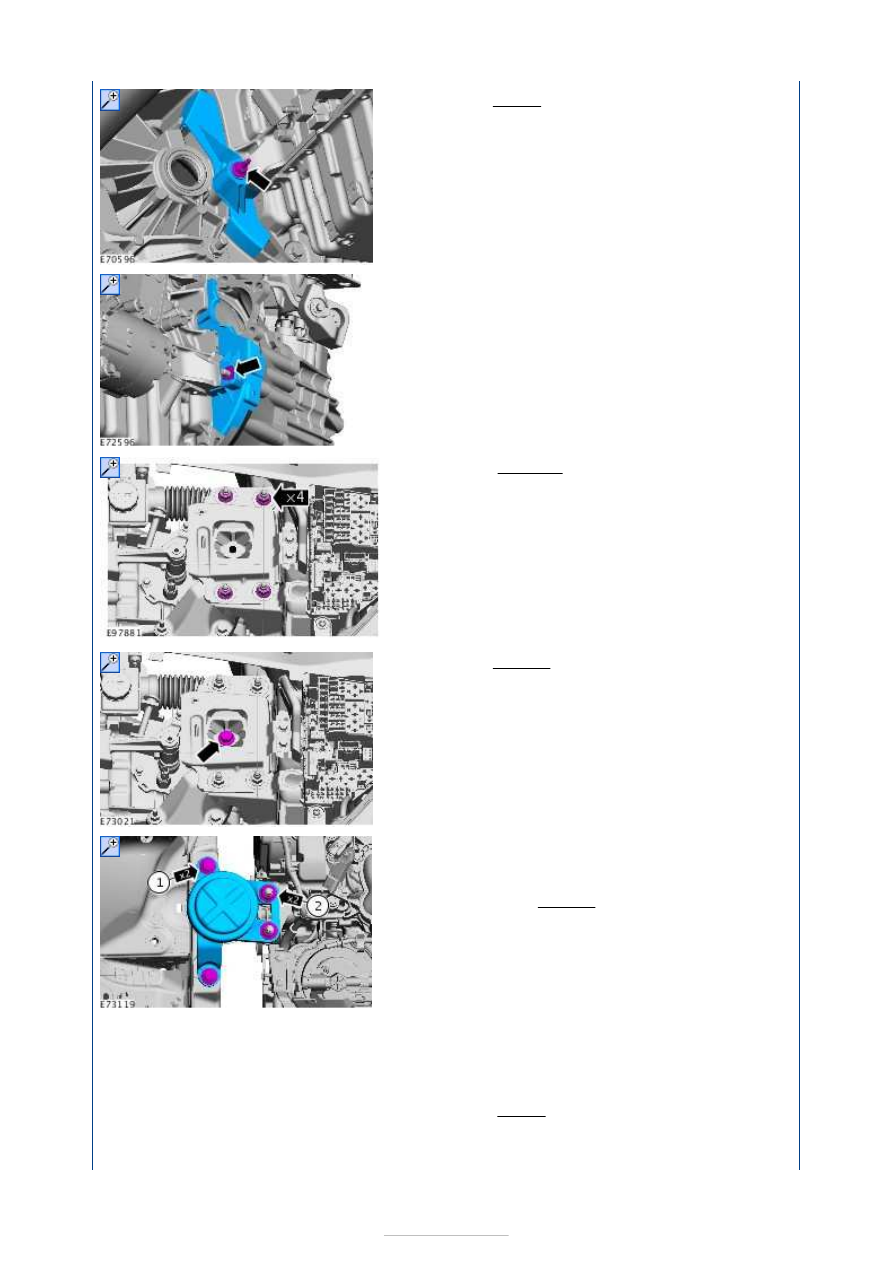

3. Torque: 48 Nm

4. Torque: 48 Nm











5. Torque: 48 Nm

6.

7. Loosen: 2 turn(s)

8. Torque: 133 Nm

9.

1.

NOTE: Only tighten the bolts finger
tight at this stage.

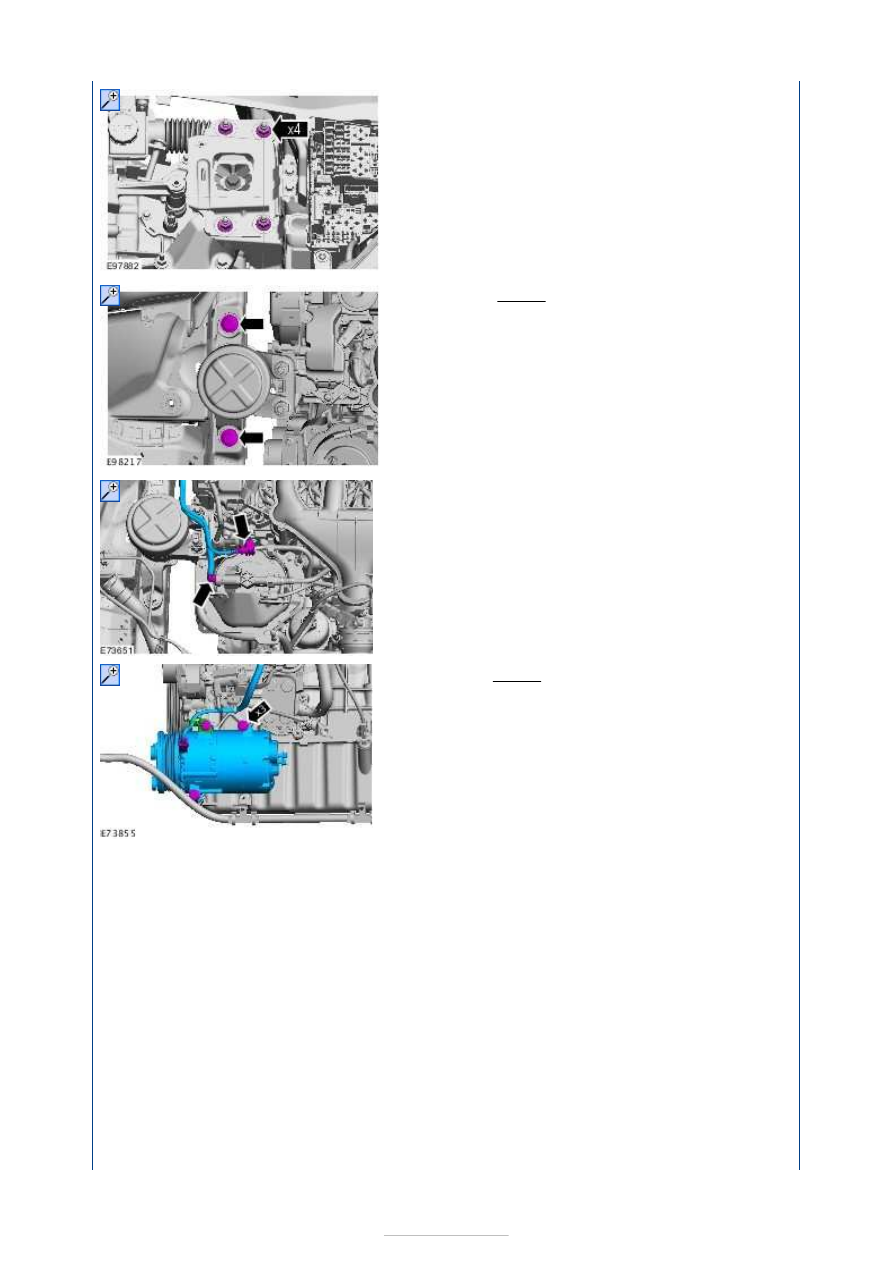

2. Torque: 133 Nm

10. Raise the vehicle and remove the Mounting table

set.

General Equipment:

Mounting table set



11. Torque: 80 Nm











12. Torque: 90 Nm

13. Refer to:

Quick Release Coupling

 (310-00 Fuel

System - General Information, General
Procedures).

14. Torque: 28 Nm

15. Install the following items:

1. Front Drive Halfshafts

Refer to:

Front Drive Halfshafts

 (205-04

Front Drive Halfshafts, Description and
Operation).

2. Front Subframe.

Refer to:

Front Subframe

 (502-00 Uni-

Body, Subframe and Mounting System,
Removal and Installation).

3. Catalytic Converter.

Refer to:

Catalytic Converter

 (309-00E

Exhaust System - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-TDCi









(103kW/140PS) - DW, Emission
Requirements: Stage IV, Removal and
Installation).

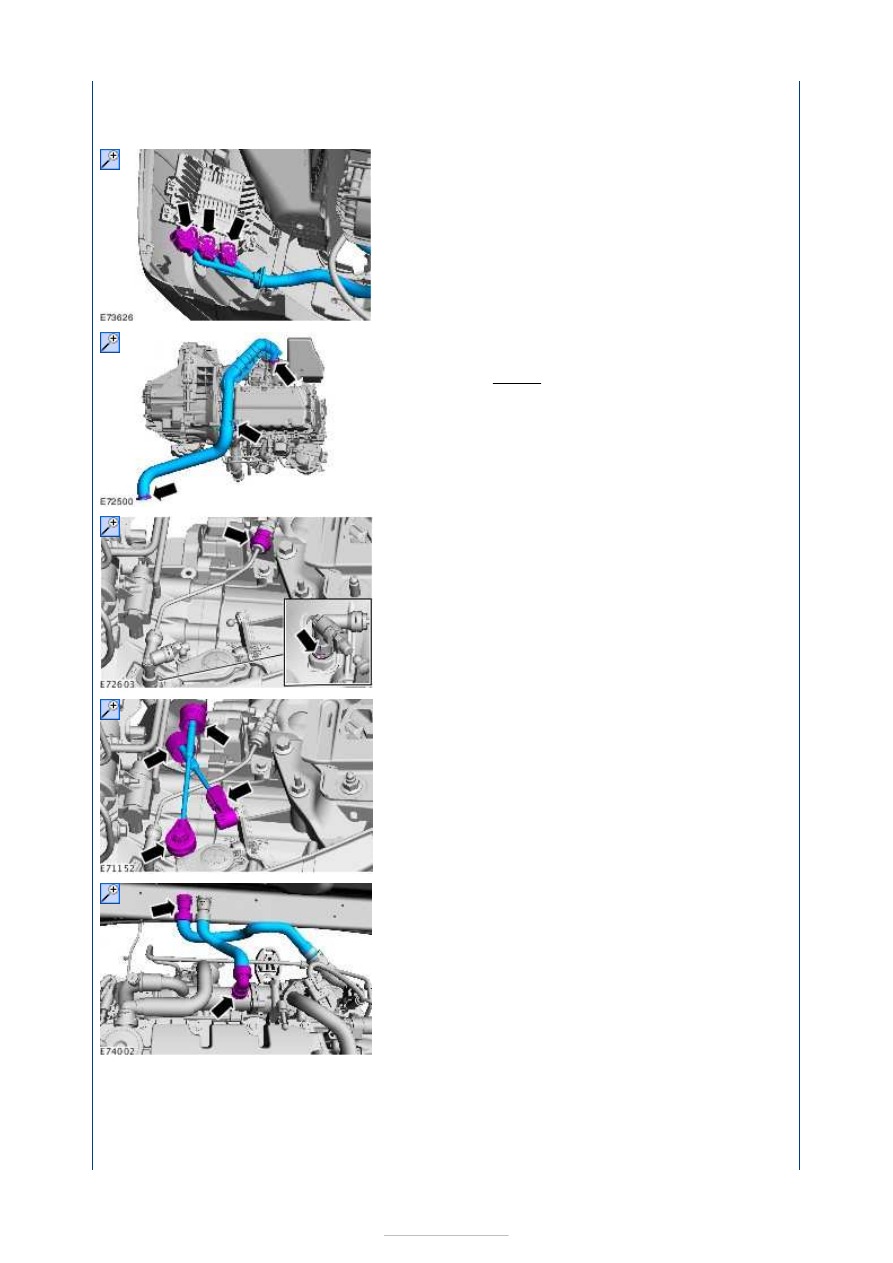

16.

17. General Equipment:

Hose clamp

remover/installer



Torque:

10 Nm

18.

19.

20.

21.
