Ford Galaxy / Ford S-MAX. Manual - part 275

14. Torque: 14 Nm

15.

NOTE: The component must be installed within 5
minutes of applying the sealant.

Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)



16. Torque: 16 Nm

17. Special Tool(s):

303-255

,

303-395



18.











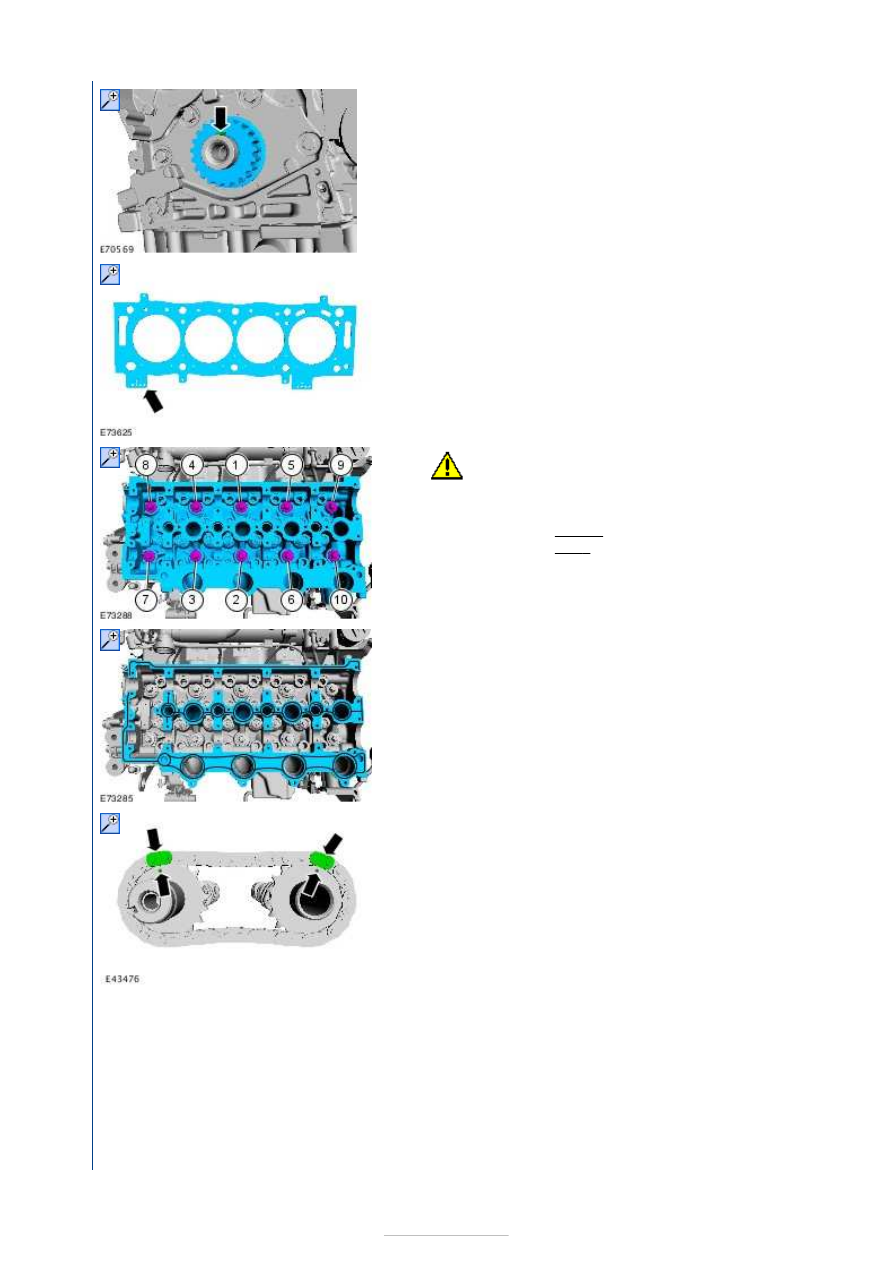

19. Make sure to use the right thickness of the cylinder

head gasket.

Refer to:

Specifications

 (303-01F Engine - 2.0L

Duratorq-TDCi (85kW/115PS) - DW/2.0L Duratorq-
TDCi (100kW/136PS) - DW/2.0L Duratorq-TDCi
(103kW/140PS) - DW, Emission Requirements:
Stage IV, Specifications).

20.

CAUTION: Make sure that new bolts are

installed.

Torque:



60 Nm
220°

Stage 1:
Stage 2:

21.

NOTE: The component must be installed within 5
minutes of applying the sealant.

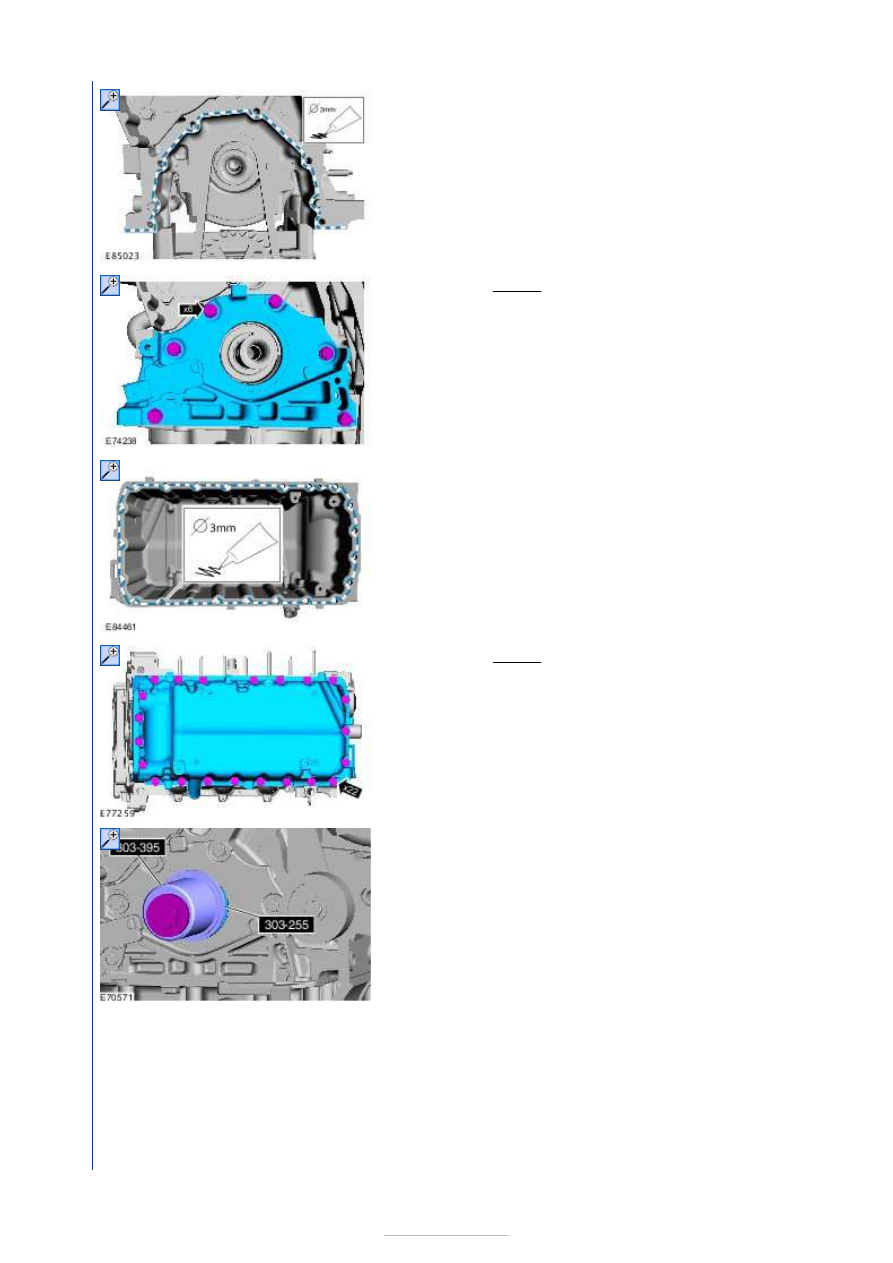

Apply a 3 mm bead of sealant to the cylinder head.

Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)



22.

23. Material:

Engine Oil - 5W-30 (WSS-M2C913-B)













24. Torque:

5 Nm
10 Nm

Stage 1:
Stage 2:

25. General Equipment:

2 mm punch



26. Torque: 10 Nm

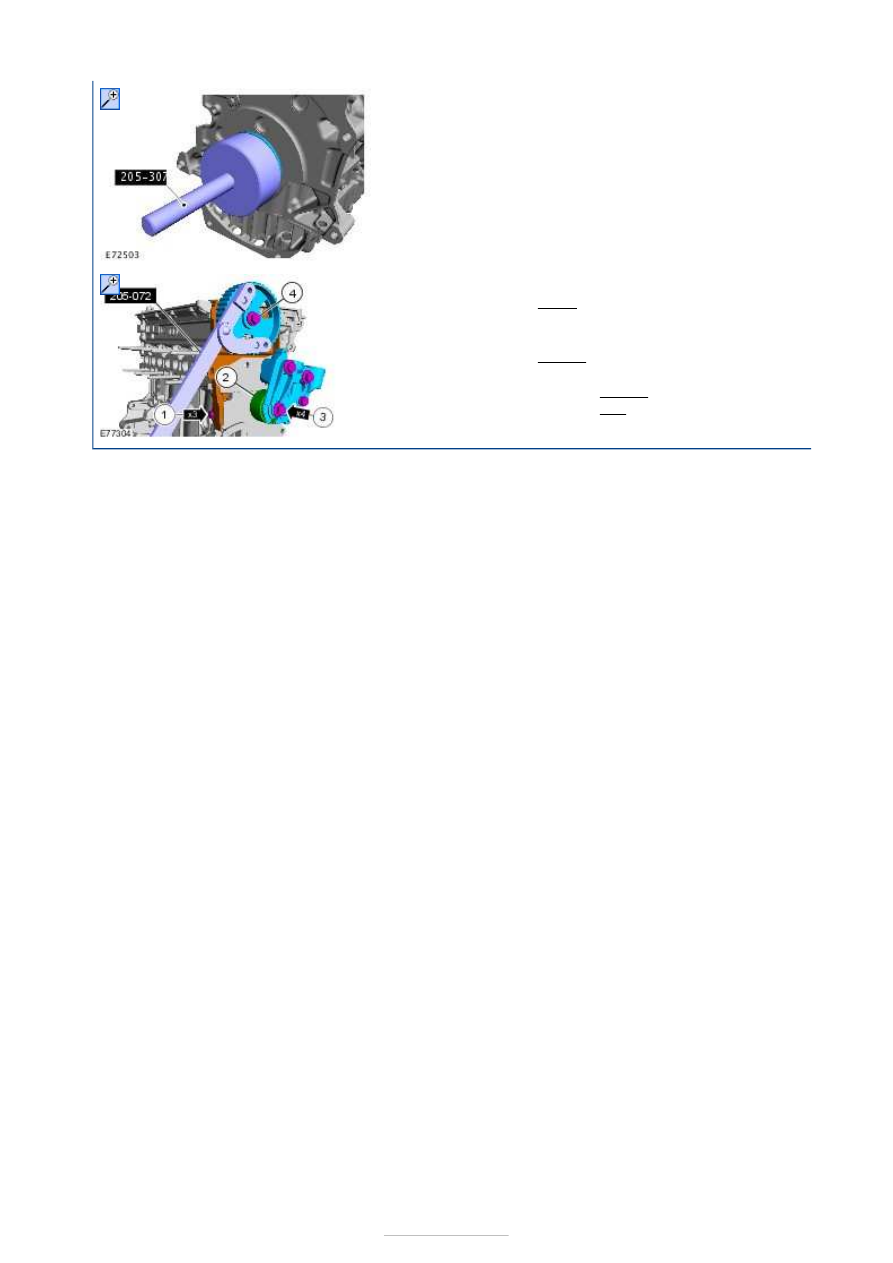

27. Special Tool(s):

303-684



28. Special Tool(s):

205-307













29.

1. Torque: 7 Nm
2.

NOTE: Make sure that a new component is
installed.

3. Torque: 56 Nm
4. Torque:

20 Nm
60°

Stage 1:
Stage 2:
