Assembly

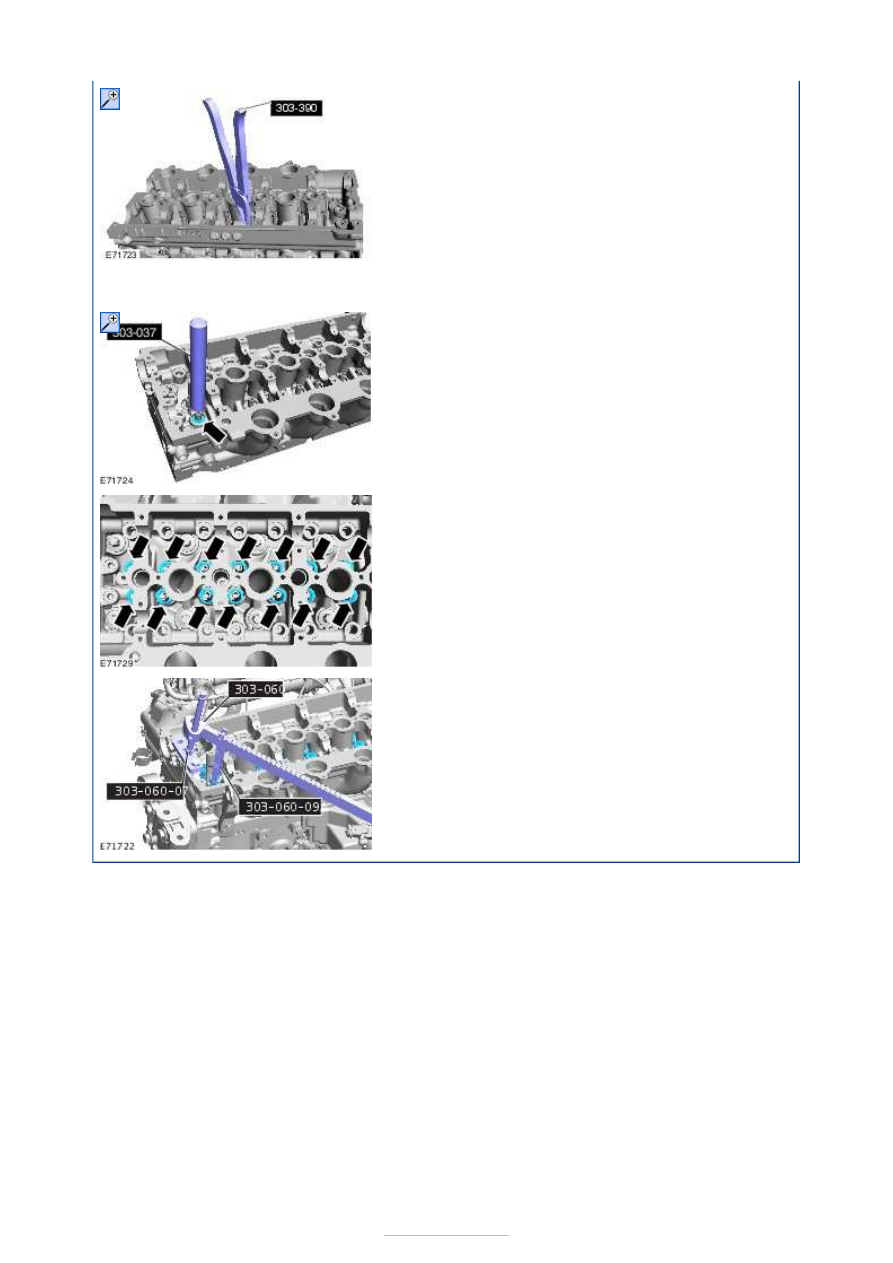

4. Special Tool(s):

303-037



5.

6. Special Tool(s):

303-060

,

303-060-07

,

303-060-

09A











Engine - 2.0L Duratorq-TDCi (85kW/115PS)
- DW/2.0L Duratorq-TDCi (100kW/136PS) -
DW/2.0L Duratorq-TDCi (103kW/140PS) -
DW, Emission Requirements: Stage IV -
Engine

S-MAX/Galaxy 2006.5 (02/2006



Print

Assembly

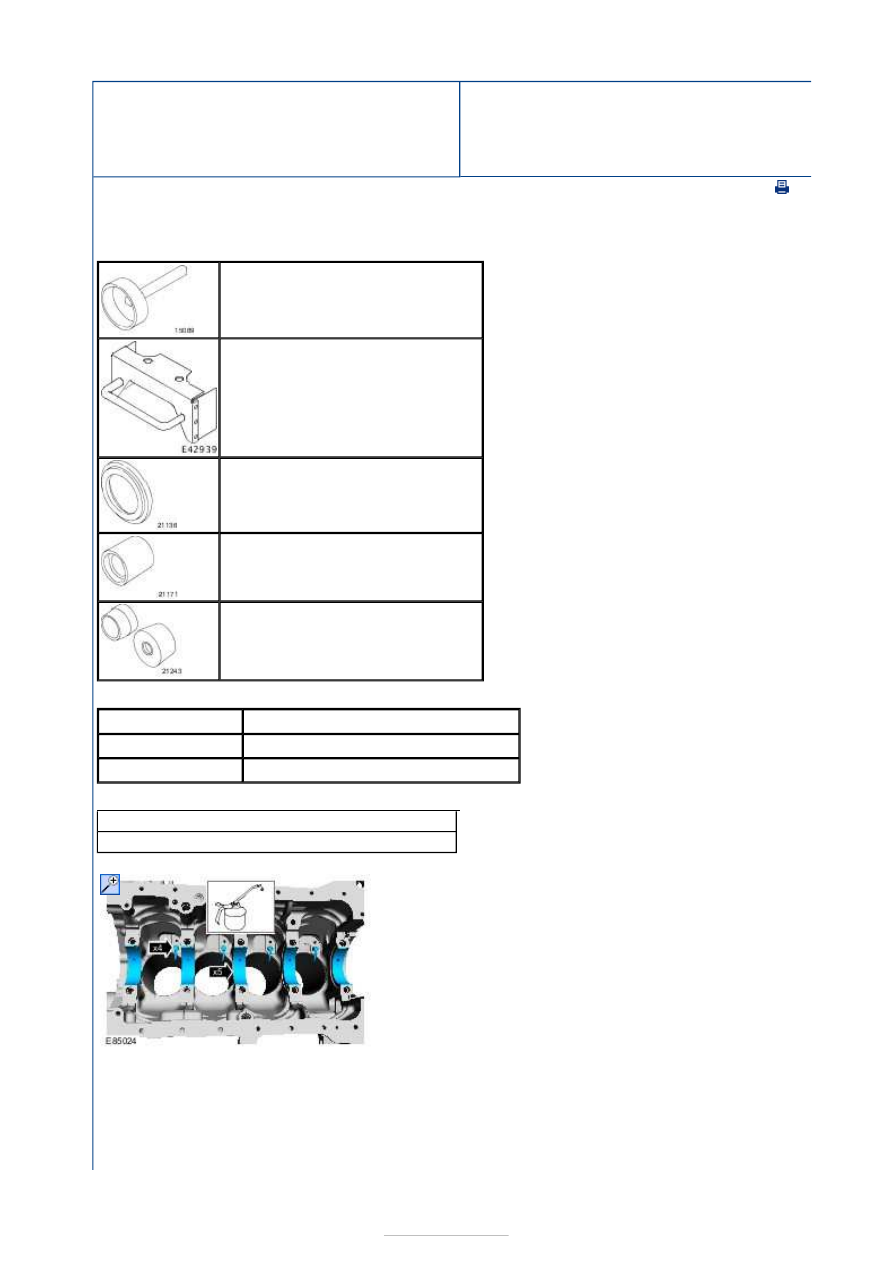

Special Tool(s)

Materials

General Equipment

NOTE: Make sure that these components are installed to the noted removal position.

205-307
Installer, Wheel Speed Sensor Ring

303-1057
Installer, Main Bearing Cup

303-255
Installer, Timing Cover Seal

303-395
Installer, Crankshaft Seal

303-684
Installer, Crankshaft Front Seal

Name

Specification

Engine Oil - 5W-30 WSS-M2C913-B

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

2 mm punch

Piston ring compressor

1. Material:

Engine Oil - 5W-30 (WSS-M2C913-B)



2.













3. Material:

Engine Oil - 5W-30 (WSS-M2C913-B)



4.

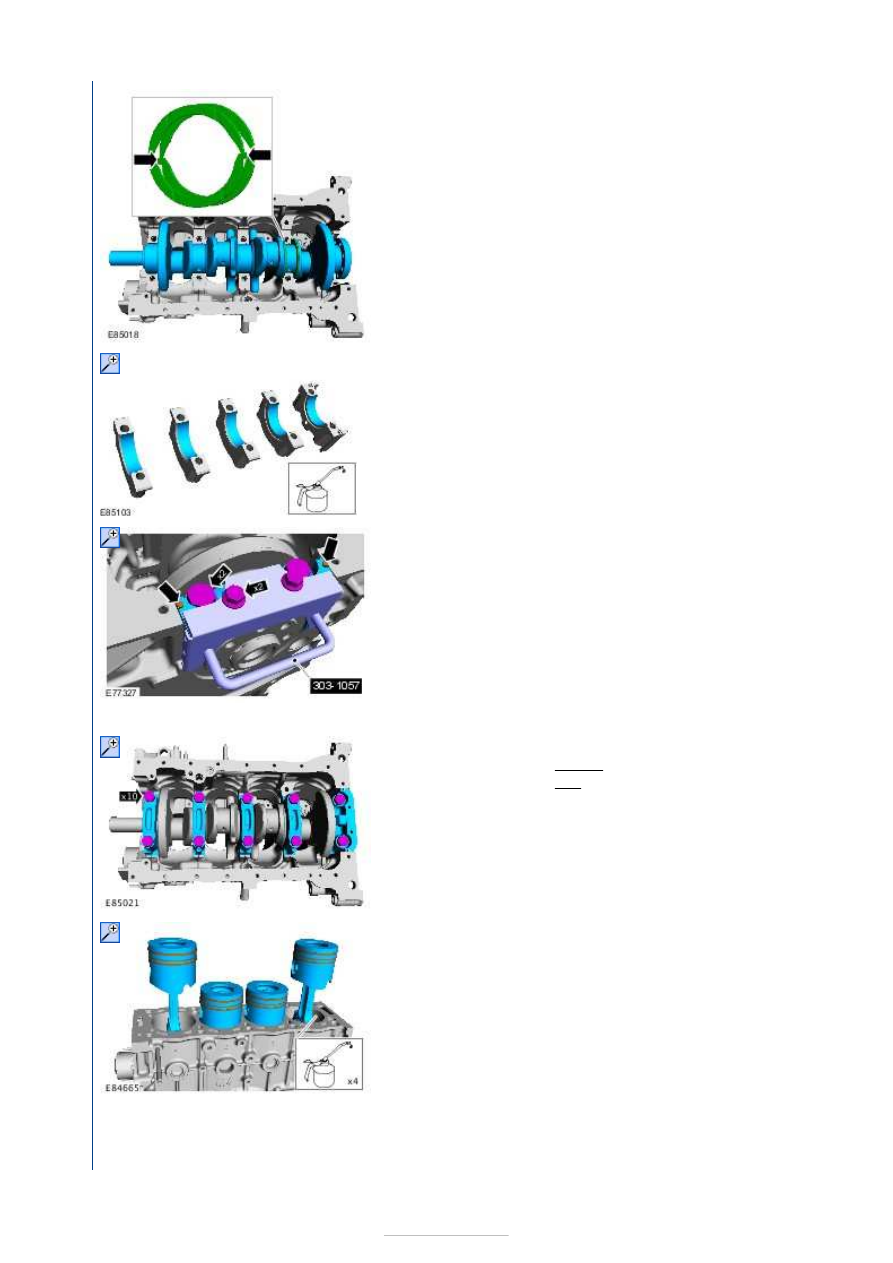

NOTE: Only tighten the bolts finger tight at this
stage.

Install the Special Tool(s):

303-1057



5. Remove the Special Tool(s):

303-1057



6. Torque:

30 Nm
63°

Stage 1:
Stage 2:

7. General Equipment:

Piston ring compressor



Material:

Engine Oil - 5W-30 (WSS-M2C913-B)



8. Material:

Engine Oil - 5W-30 (WSS-M2C913-B)













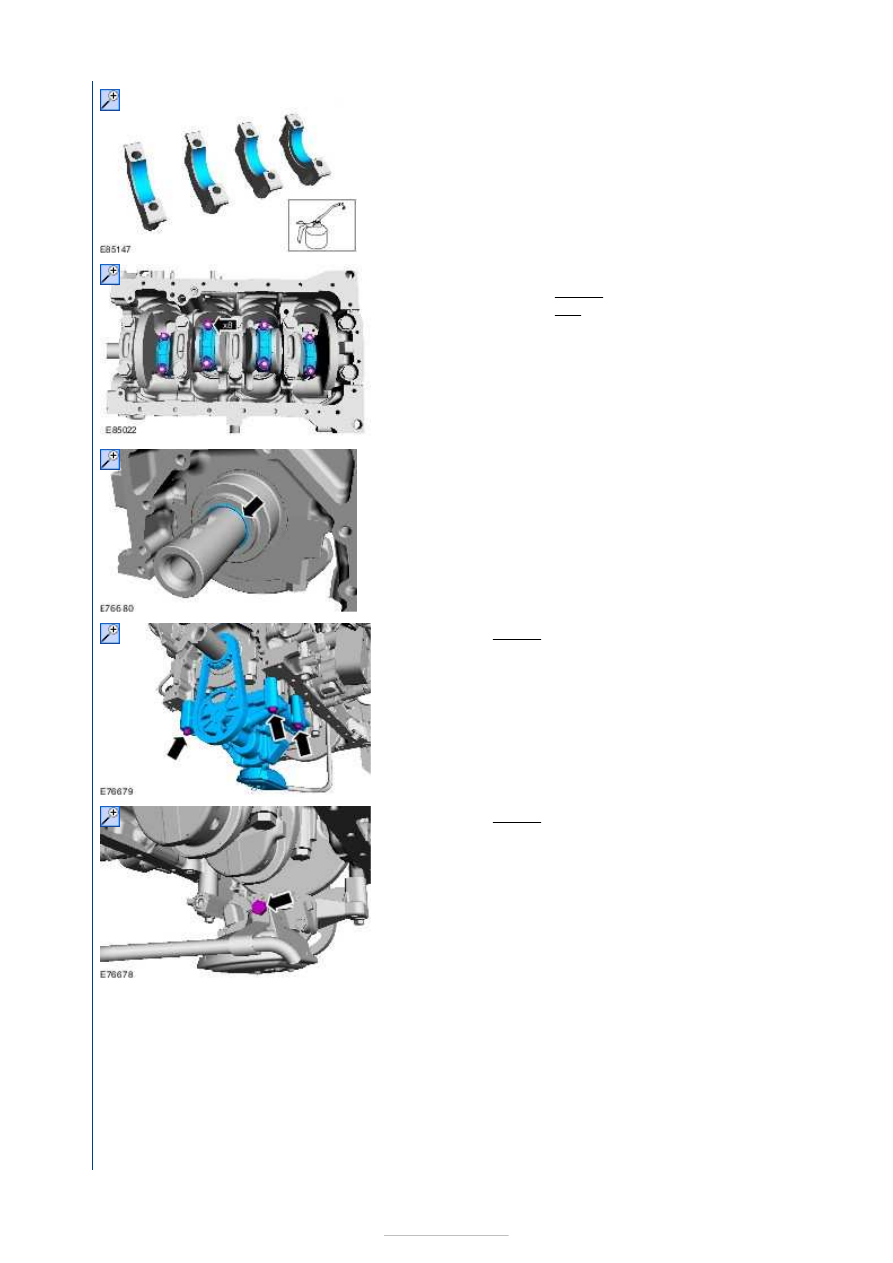

9. Torque:

20 Nm
70°

Stage 1:
Stage 2:

10.

11. Torque: 16 Nm

12. Torque: 12 Nm

13.

NOTE: The component must be installed within 5
minutes of applying the sealant.

Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)
