28.

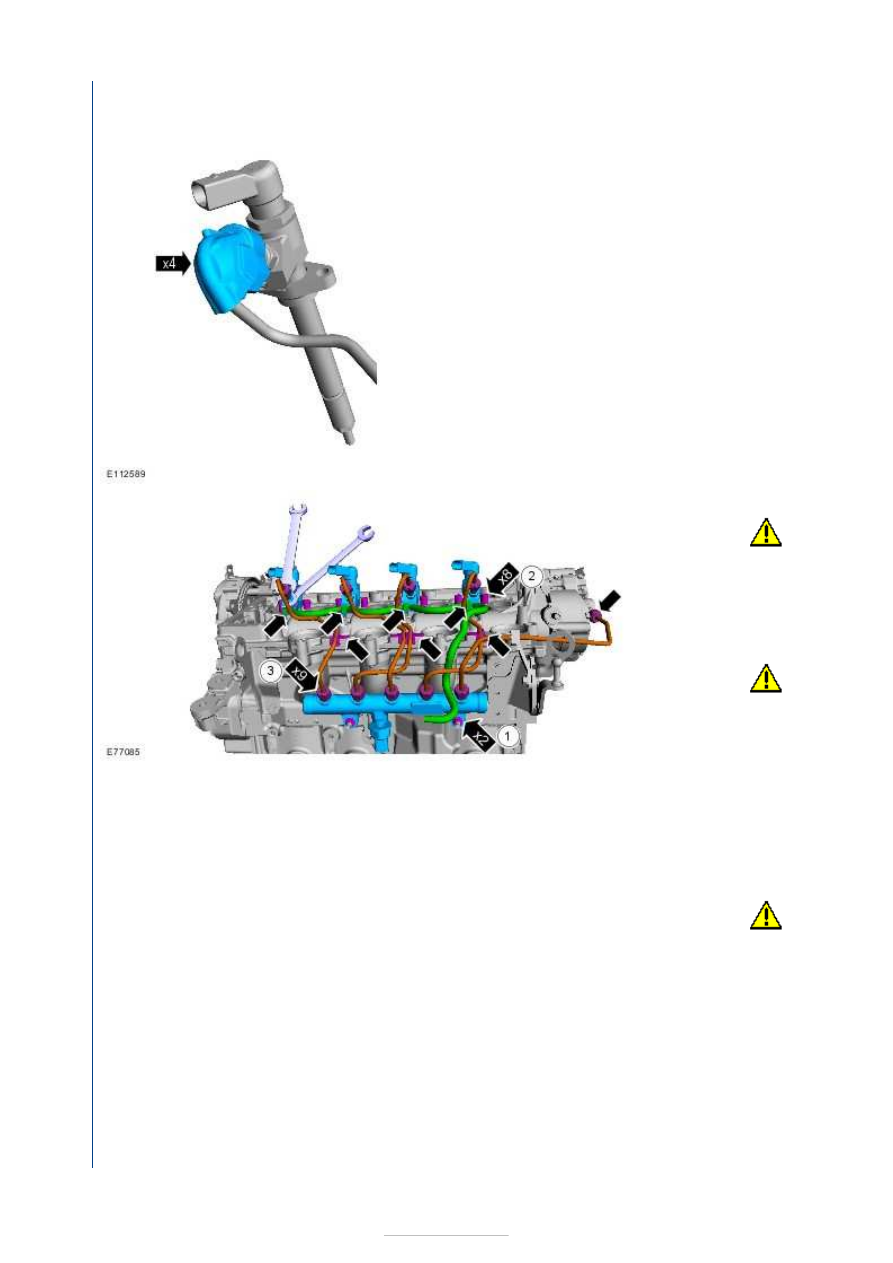

CAUTIONS:

Use an

open-ended
wrench to
prevent the
component
from
turning.

Vacuum

any foreign
material
from the
fuel pump
and fuel rail
unions
before
sealing the
unions with
blanking
caps.

Make

sure that
the fuel line
remains in
contact at
both ends
until both
unions nuts
have been
unscrewed
and the
area around
the joints





thoroughly
cleaned.

Make

sure that all
openings
are sealed.
Use new
blanking
caps.

Discard the
high-pressure
fuel supply
lines.

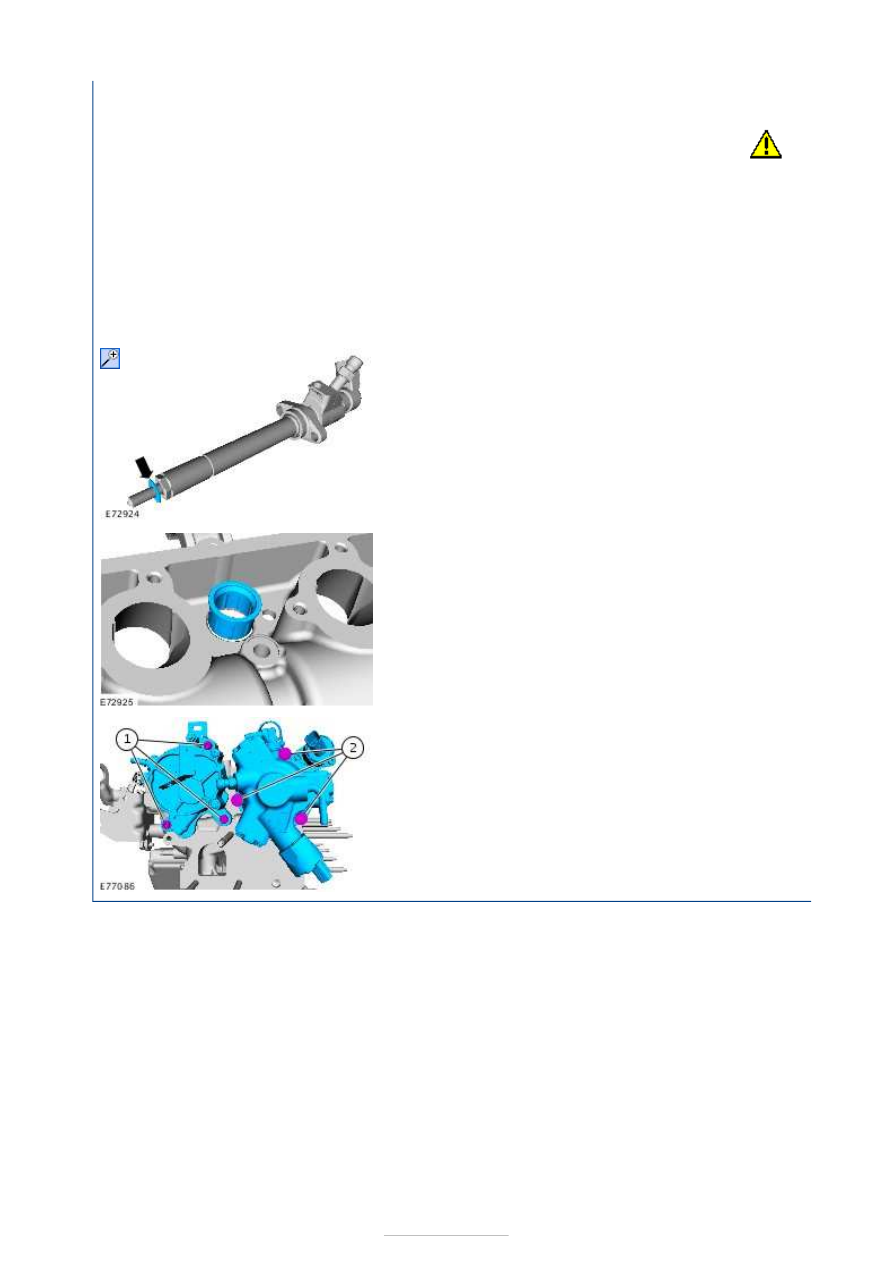

29.

30.

31.







Engine - 2.0L Duratorq-TDCi
(85kW/115PS) - DW/2.0L Duratorq-TDCi
(100kW/136PS) - DW/2.0L Duratorq-
TDCi (103kW/140PS) - DW, Emission
Requirements: Stage IV - Engine

S-MAX/Galaxy 2006.5 (02/2006-)



Print



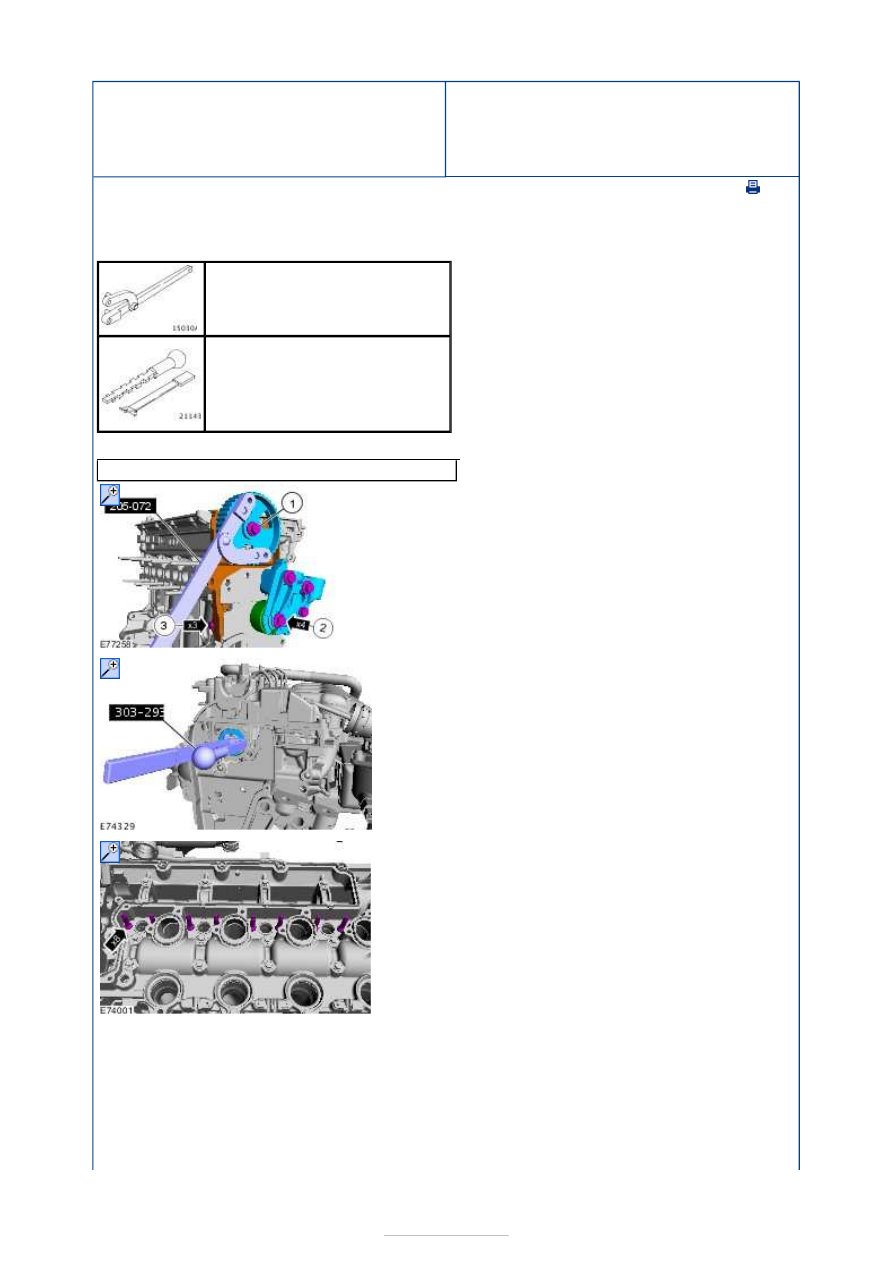

Disassembly

Special Tool(s)

General Equipment

205-072
Universal Flange Holding Wrench

303-293
Remover, Crankshaft Seal

2 mm punch

1. Special Tool(s):

205-072



2. Special Tool(s):

303-293



3.

4. General Equipment:

2 mm punch













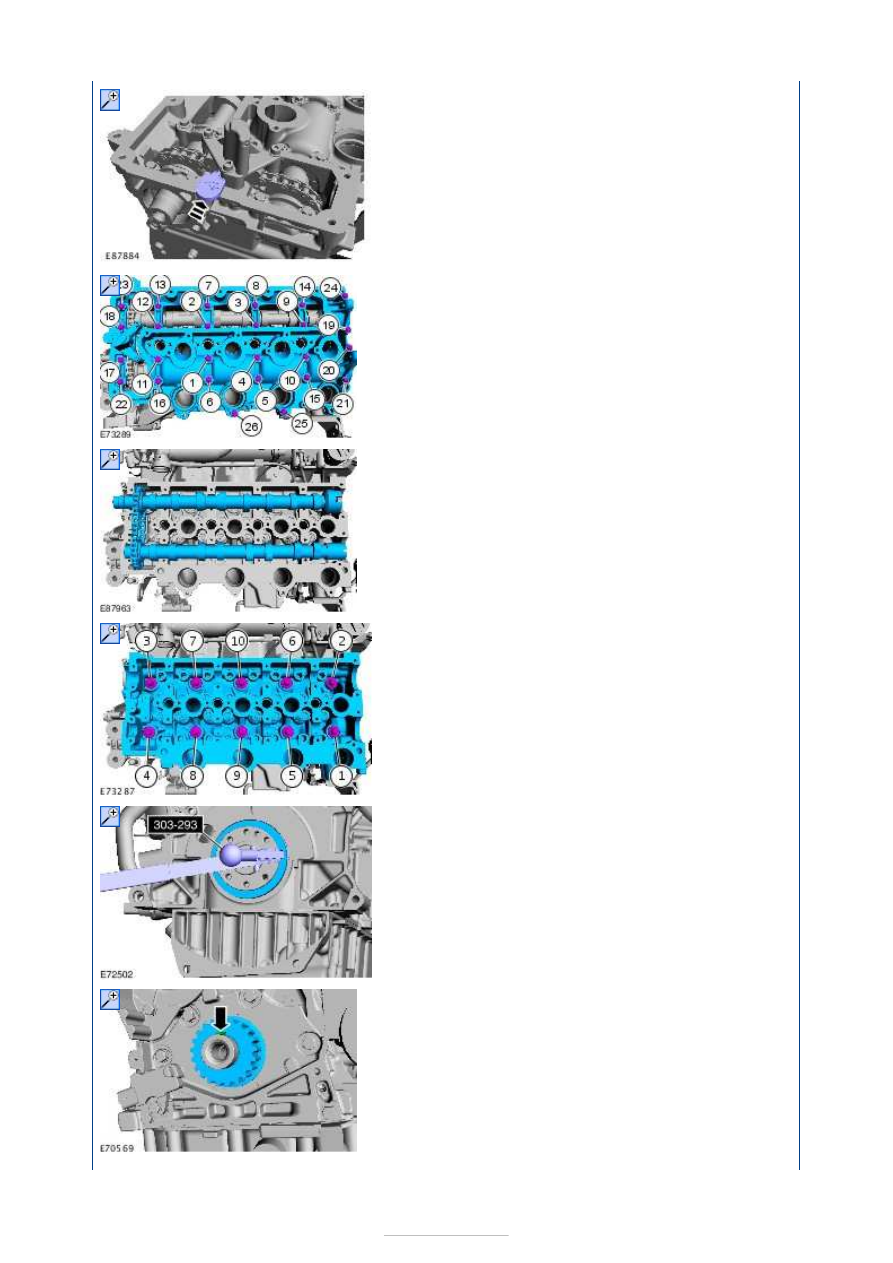

5.

6.

7.

8. Special Tool(s):

303-293



9.
