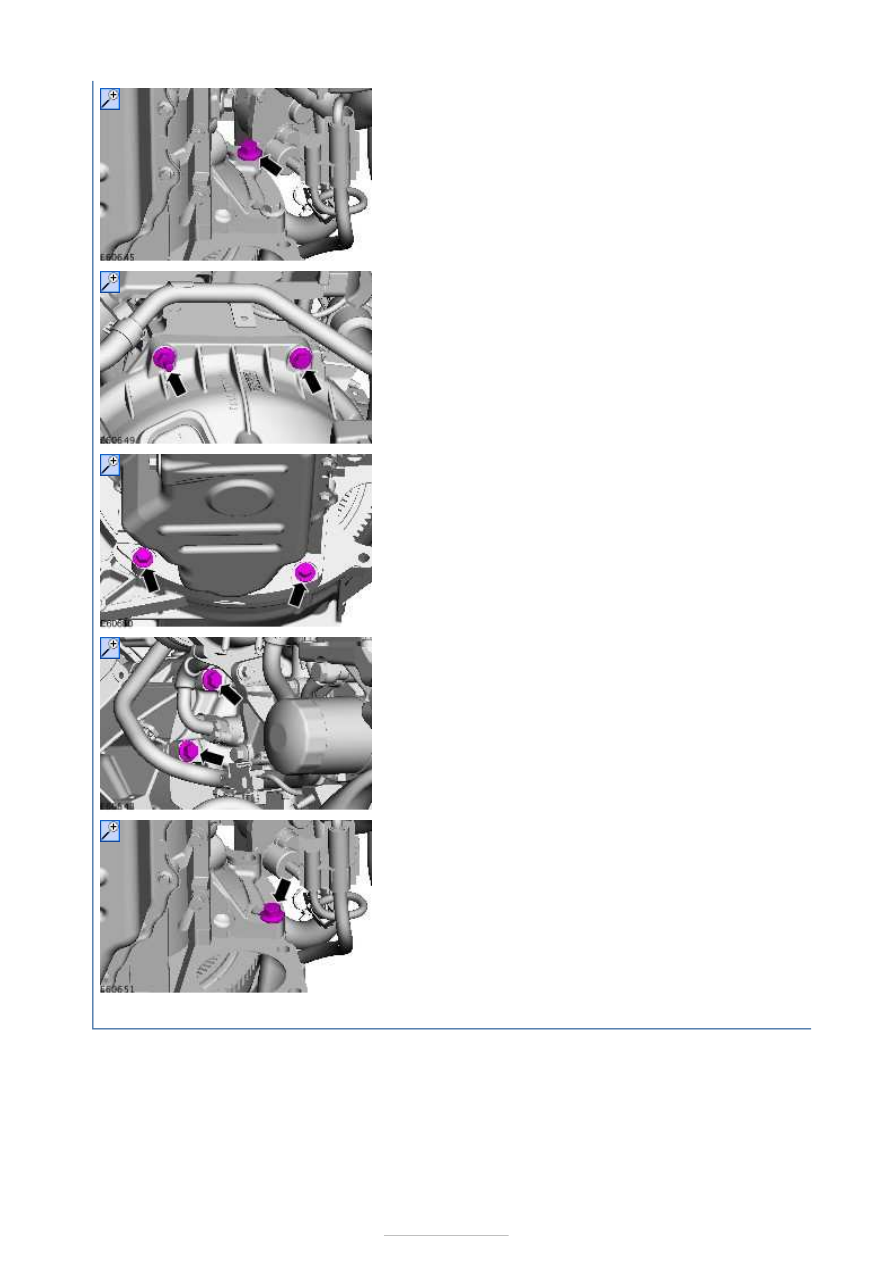

34.

35.

36.

37.

38. Remove the transaxle from the engine.











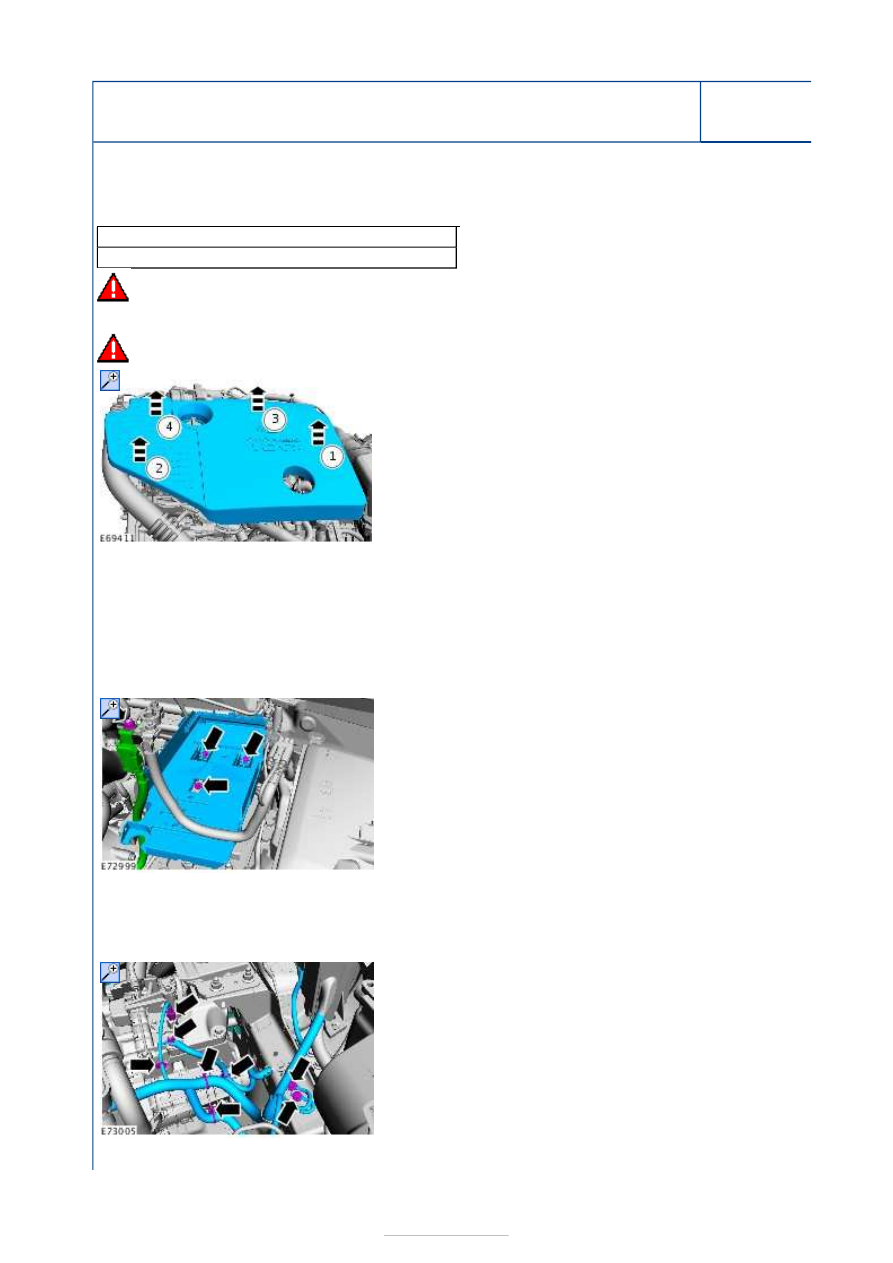

Engine - 1.8L Duratorq-TDCi (74kW/100PS) - Lynx/1.8L Duratorq-TDCi
(92kW/125PS) - Lynx - Engine—Vehicles With: 6-Speed Manual Transaxle
(MMT6)

Removal

General Equipment

WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all times and always observe fuel handling precautions.

WARNING: Make sure that the fuel pressure has dropped to zero and that the fuel temperature is at ambient temperature.

Cable ties
Vehicle/axle stands

1. Refer to:

Diesel Fuel System Health and Safety Precautions

2.

3. Remove the air cleaner.

Refer to:

Air Cleaner

 (303-12D Intake Air Distribution and Filtering

Duratorq-TDCi (92kW/125PS) - Lynx, Removal and Installation).

4. Remove the battery.

Refer to:

Battery

 (414-01 Battery, Mounting and Cables, Removal and Installation).

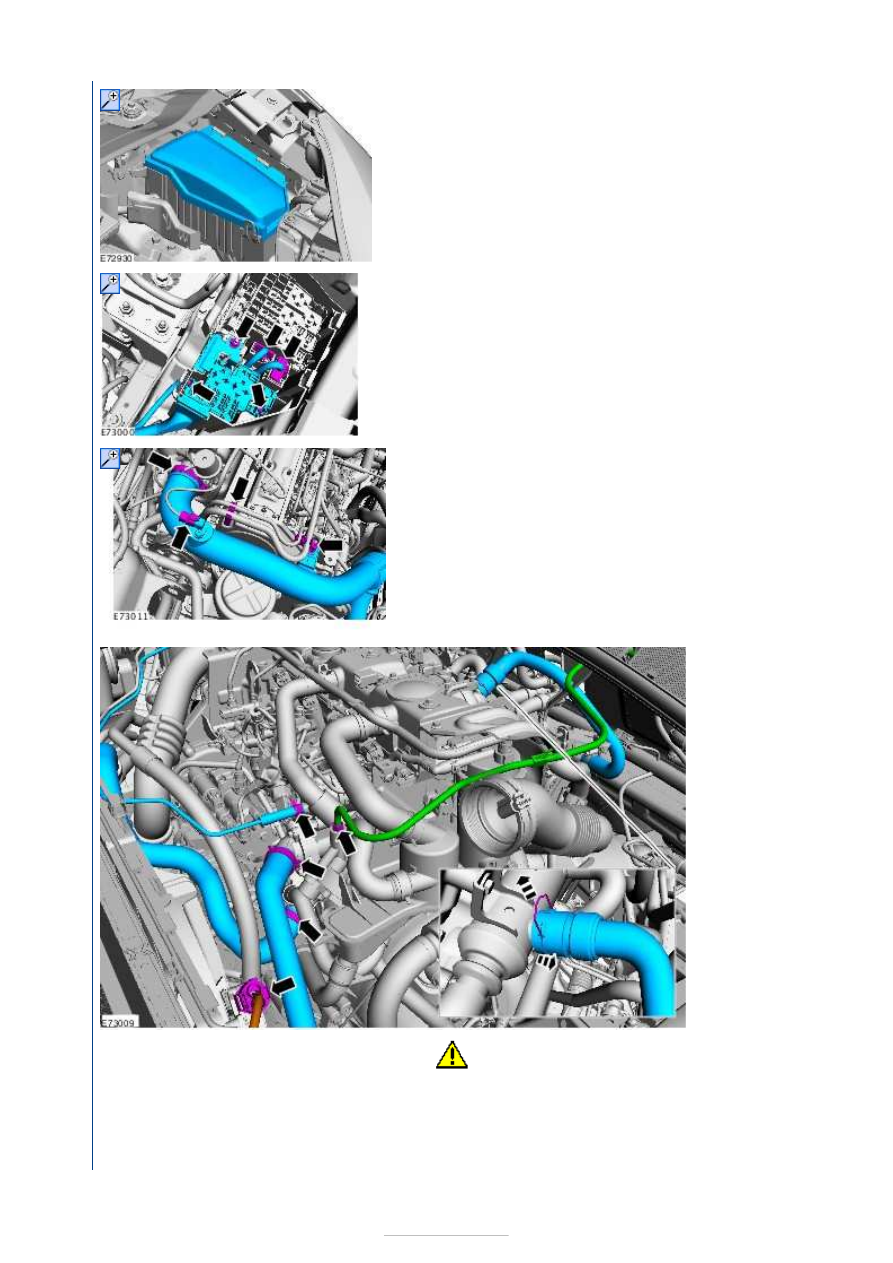

5.

6. Drain the cooling system.

Refer to:

Cooling System Draining, Filling and Bleeding

Lynx/1.8L Duratorq-TDCi (92kW/125PS) - Lynx, General Procedures).

7.







8.

9.

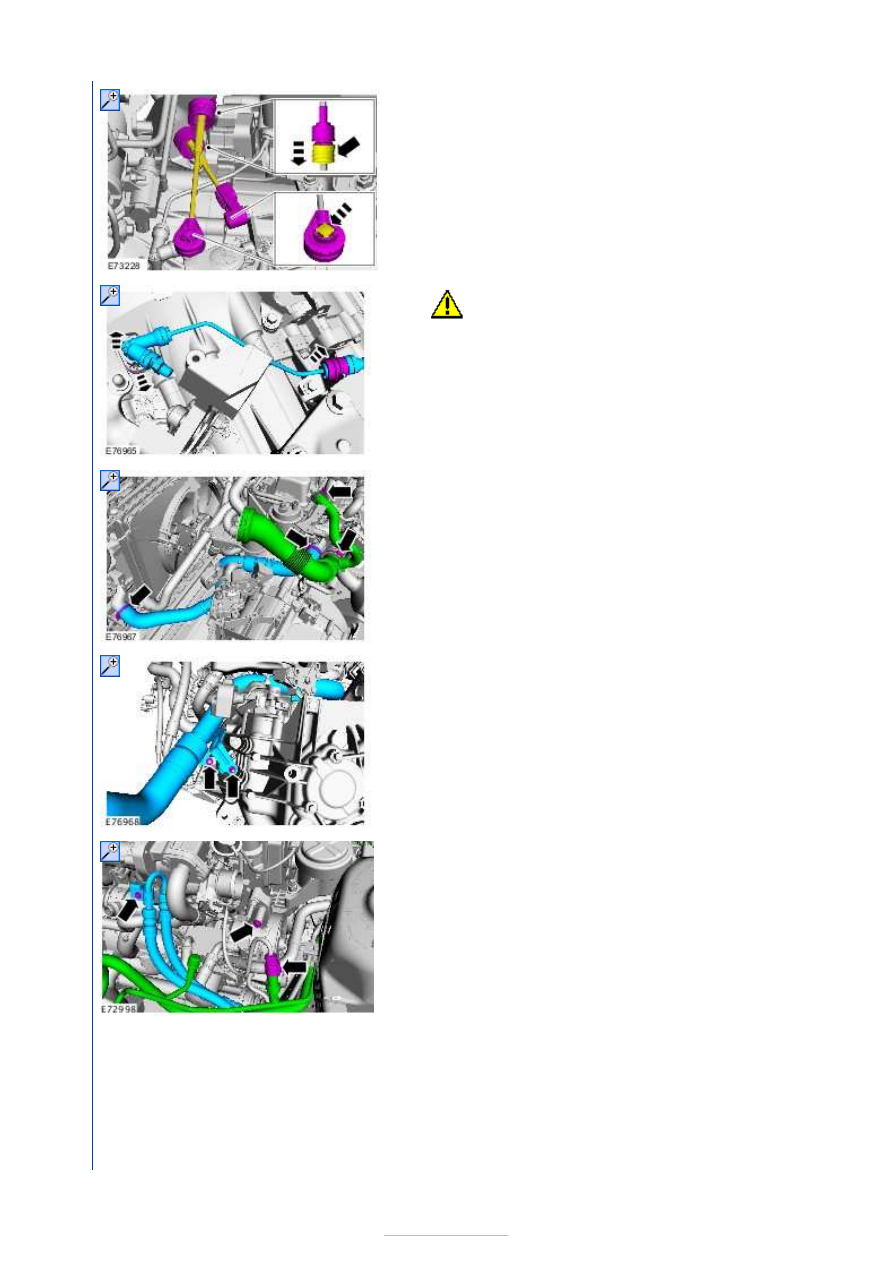

10. Secure the charge air cooler outlet pipe to one side.

11.

12.

CAUTION: Gearshift cables must not be kinked or bent.









13.

CAUTION: If the fluid is spilled on the paintwork, the affected area must be immediately washed down with

cold water.

14.

15.

16.

17. Remove both front wheels.

Refer to:

Wheel and Tire

 (204-04 Wheels and Tires, Removal and Installation).

18. Remove the right-hand halfshaft.

Refer to:

Front Halfshaft RH

 (205-04 Front Drive Halfshafts, Removal and Installation).
