Ford Galaxy / Ford S-MAX. Manual - part 225

Installation

NOTE: Cover the collet grooves with adhesive tape during installation of the valve stem
seals.

1. Coat the valve stem seals with clean engine oil.

Material:

Engine Oil - 5W-30 (WSS-M2C912-A1)

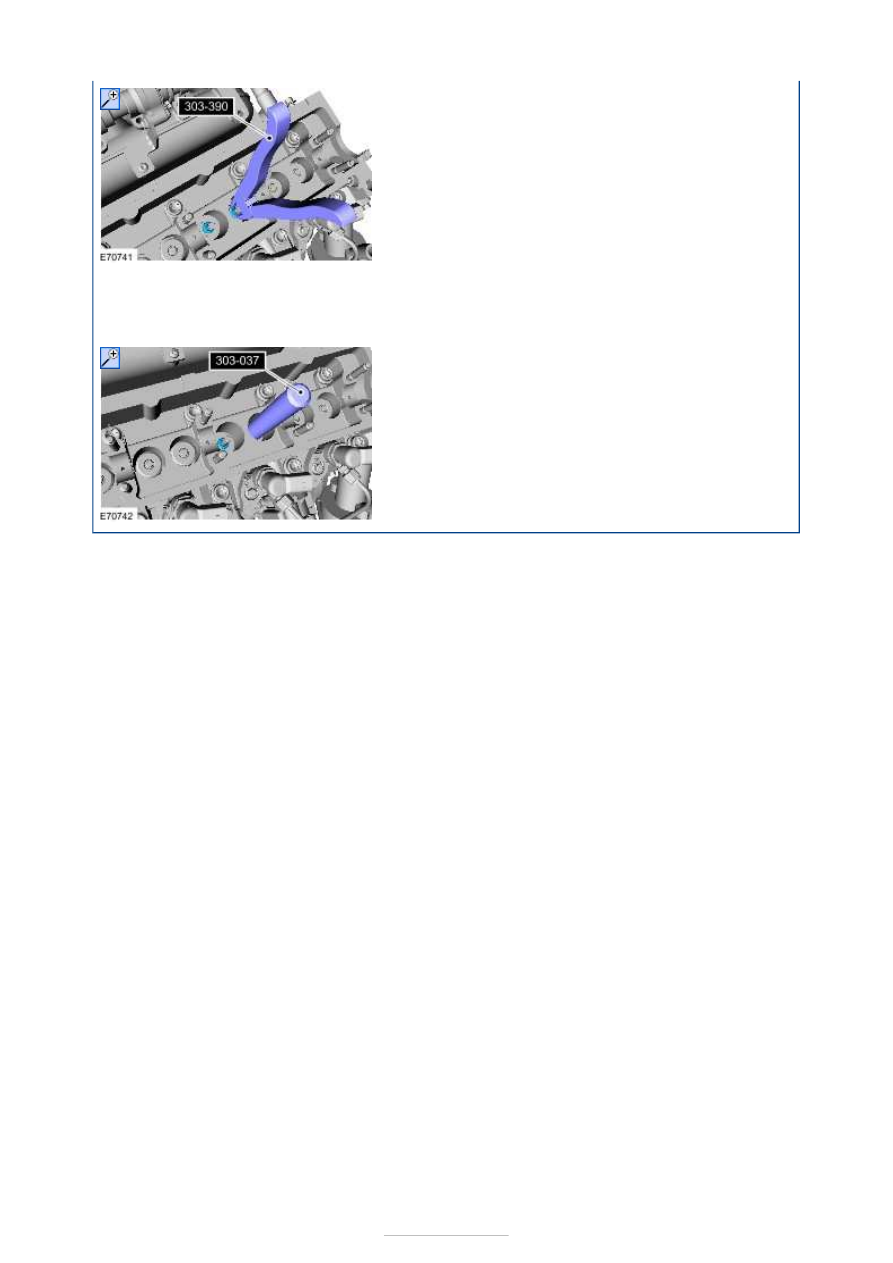

2. Special Tool(s):

303-037



3. To install, reverse the removal procedure.





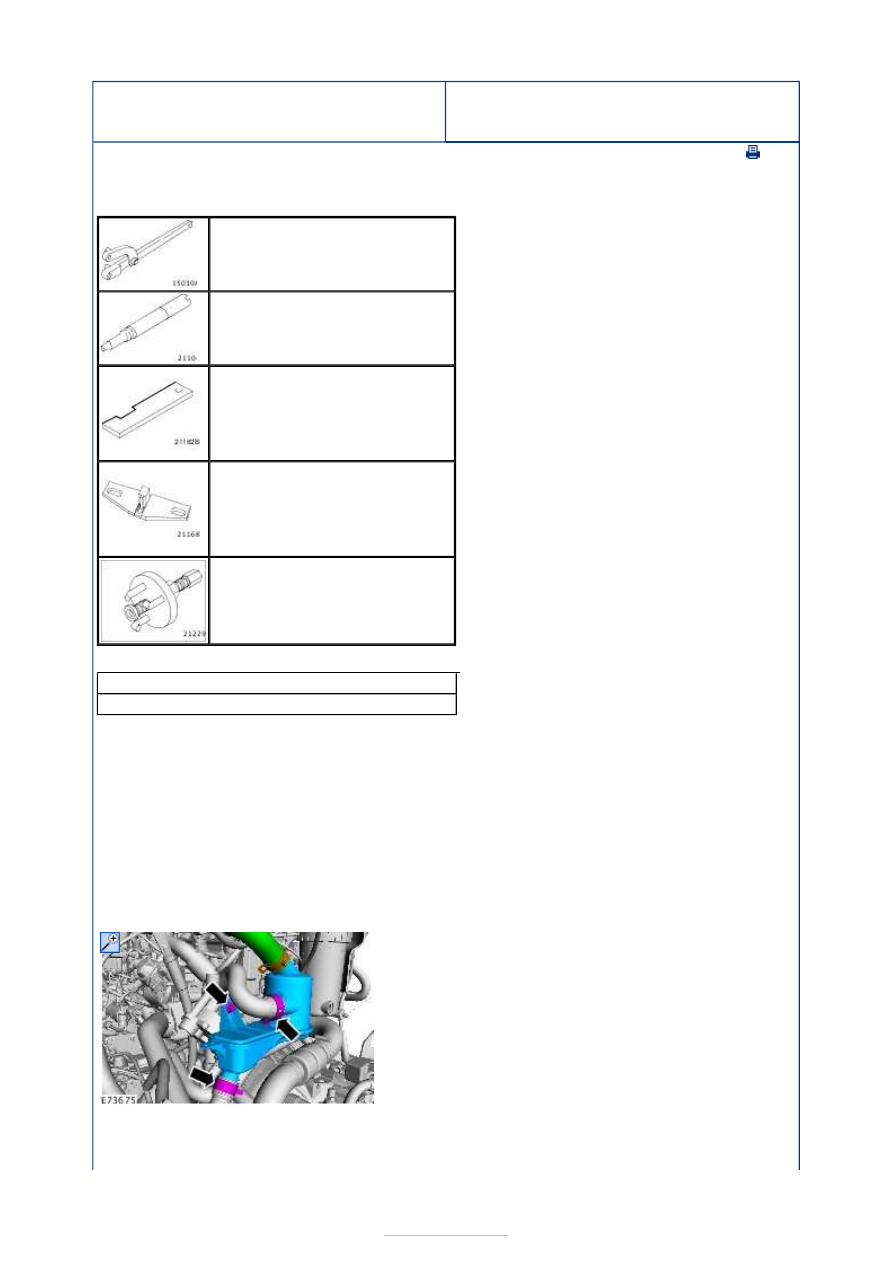

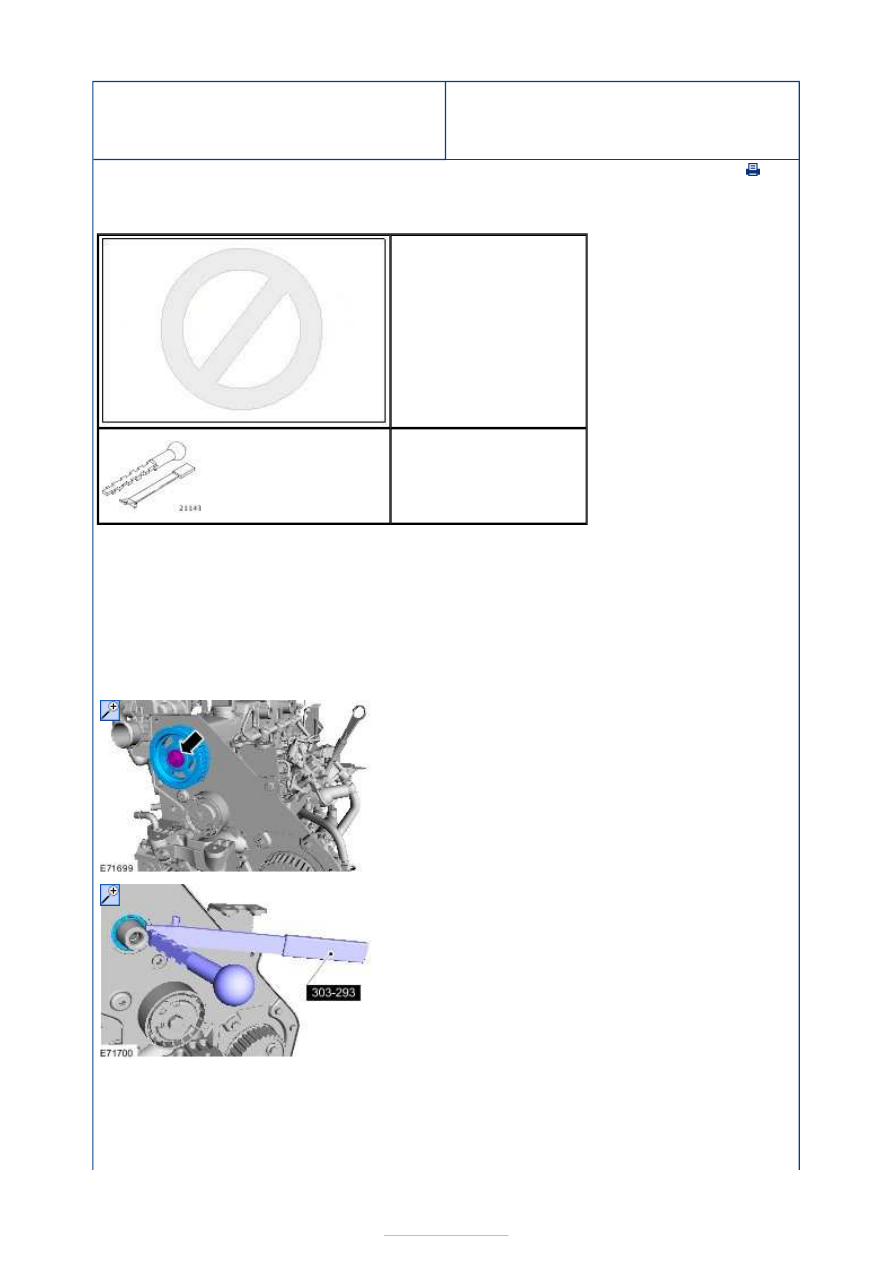

Engine - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-
TDCi (92kW/125PS) - Lynx - Camshaft
Seal

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

303-199A
Installer, Camshaft Seal

303-293
Remover, Crankshaft Seal

1. Remove the timing belt.

Refer to:

Timing Belt

 (303-01E Engine - 1.8L

Duratorq-TDCi (74kW/100PS) - Lynx/1.8L
Duratorq-TDCi (92kW/125PS) - Lynx, Removal
and Installation).

2.

3. Special Tool(s):

303-293

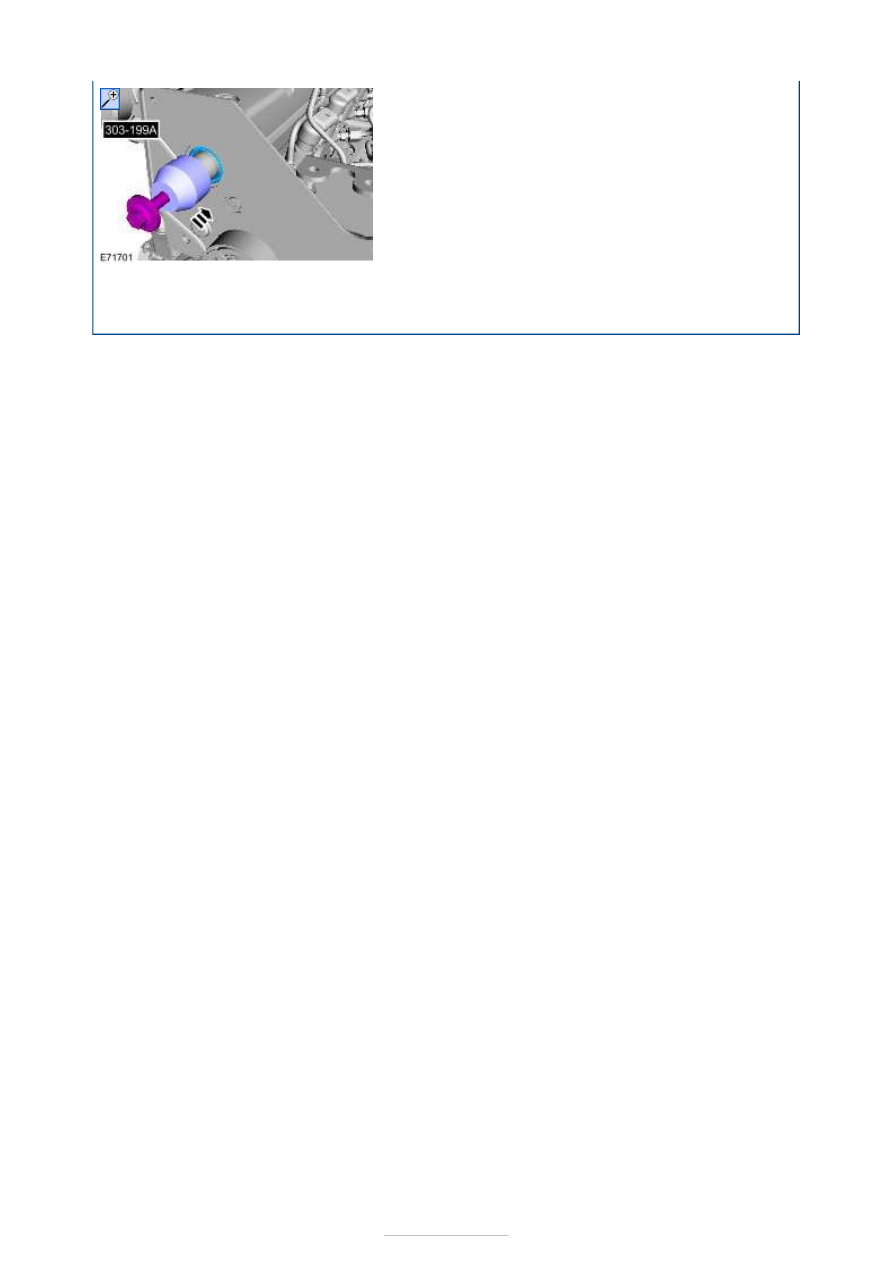

1. Special Tool(s):

303-199A











2.

NOTE: Do not fully tighten the camshaft
pulley retaining bolt at this stage.

To install, reverse the removal procedure.



Engine - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-
TDCi (92kW/125PS) - Lynx - Timing Belt

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

General Equipment

Removal

205-072
Universal Flange Holding Wrench

303-193
Timing Peg, Crankshaft TDC

303-376B
Alignment Plate, Camshaft

303-393
Locking Tool, Flywheel

303-651
Remover, Camshaft Sprocket

Cable ties
Trolley jack

1. Disconnect the battery.

Refer to:

Battery Disconnect and Connect

 (414-

01 Battery, Mounting and Cables, General
Procedures).

2. Refer to:

Valve Cover

 (303-01E Engine - 1.8L

Duratorq-TDCi (74kW/100PS) - Lynx/1.8L
Duratorq-TDCi (92kW/125PS) - Lynx, Removal
and Installation).

3.

4.
