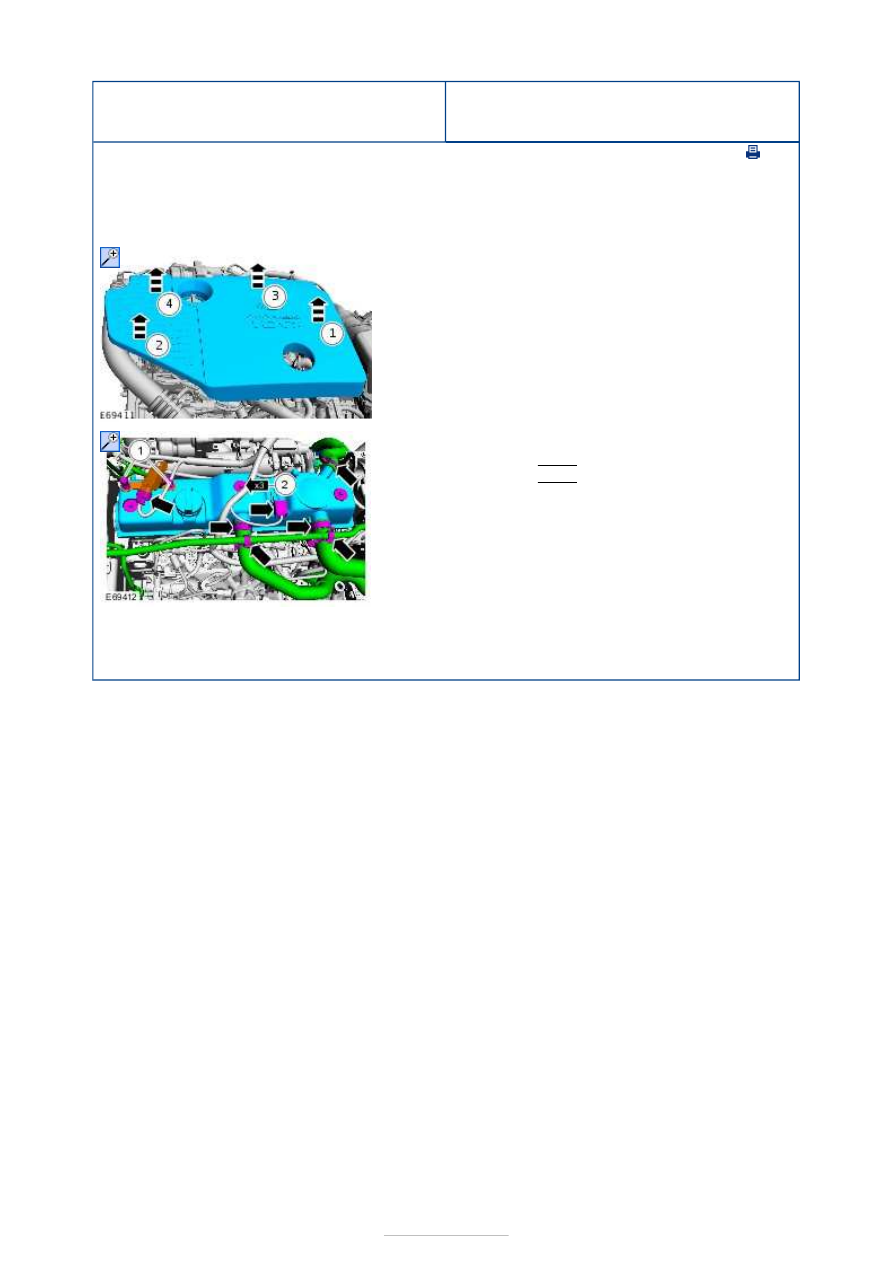

Ford Galaxy / Ford S-MAX. Manual - part 224

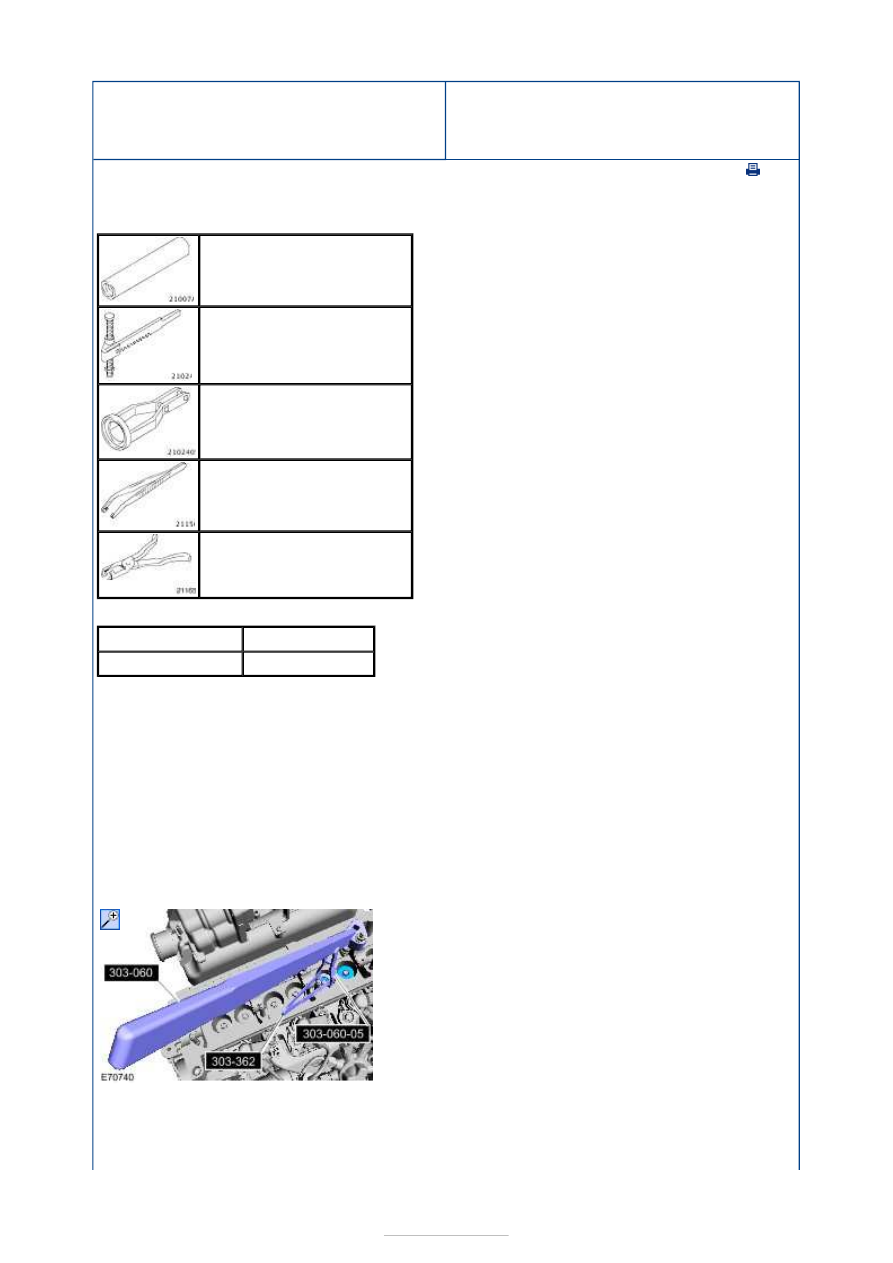

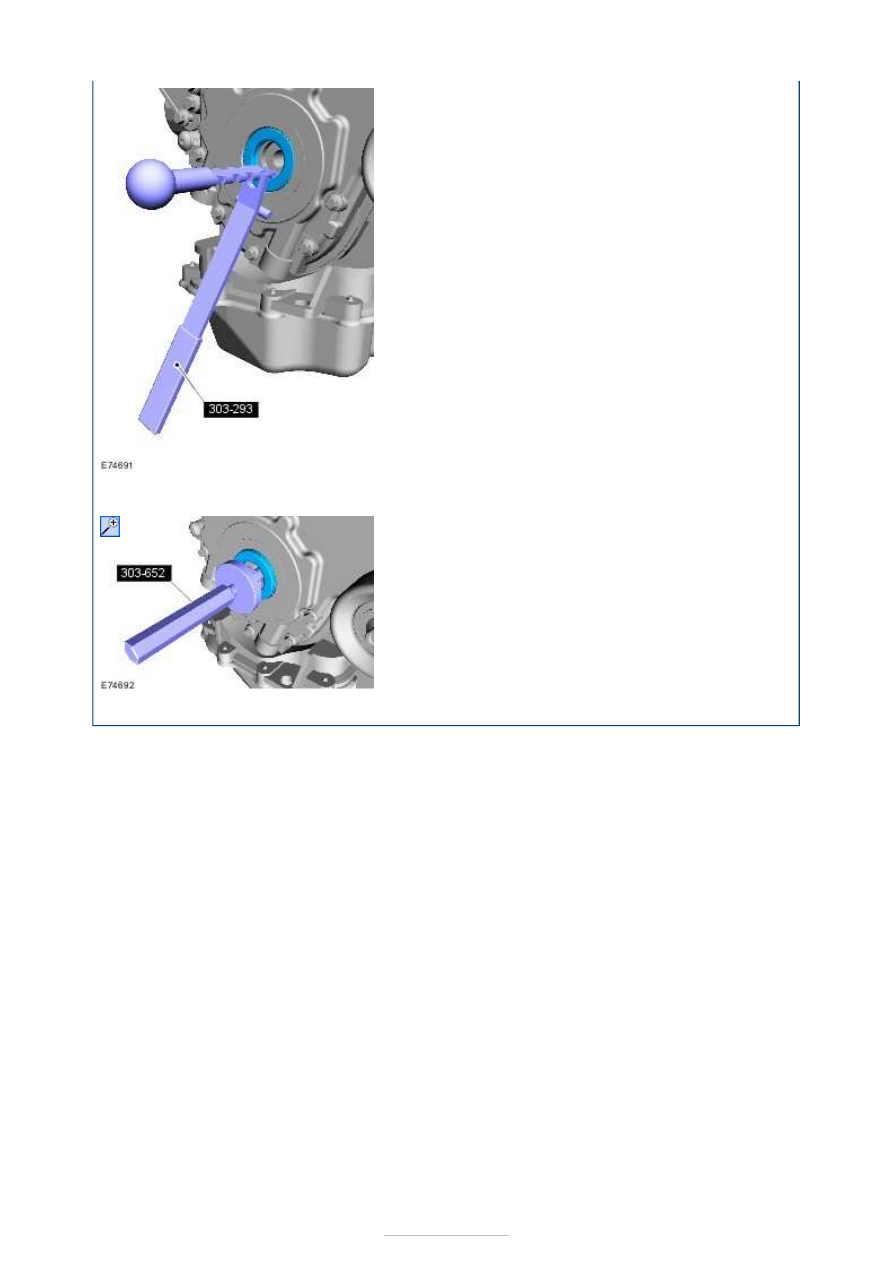

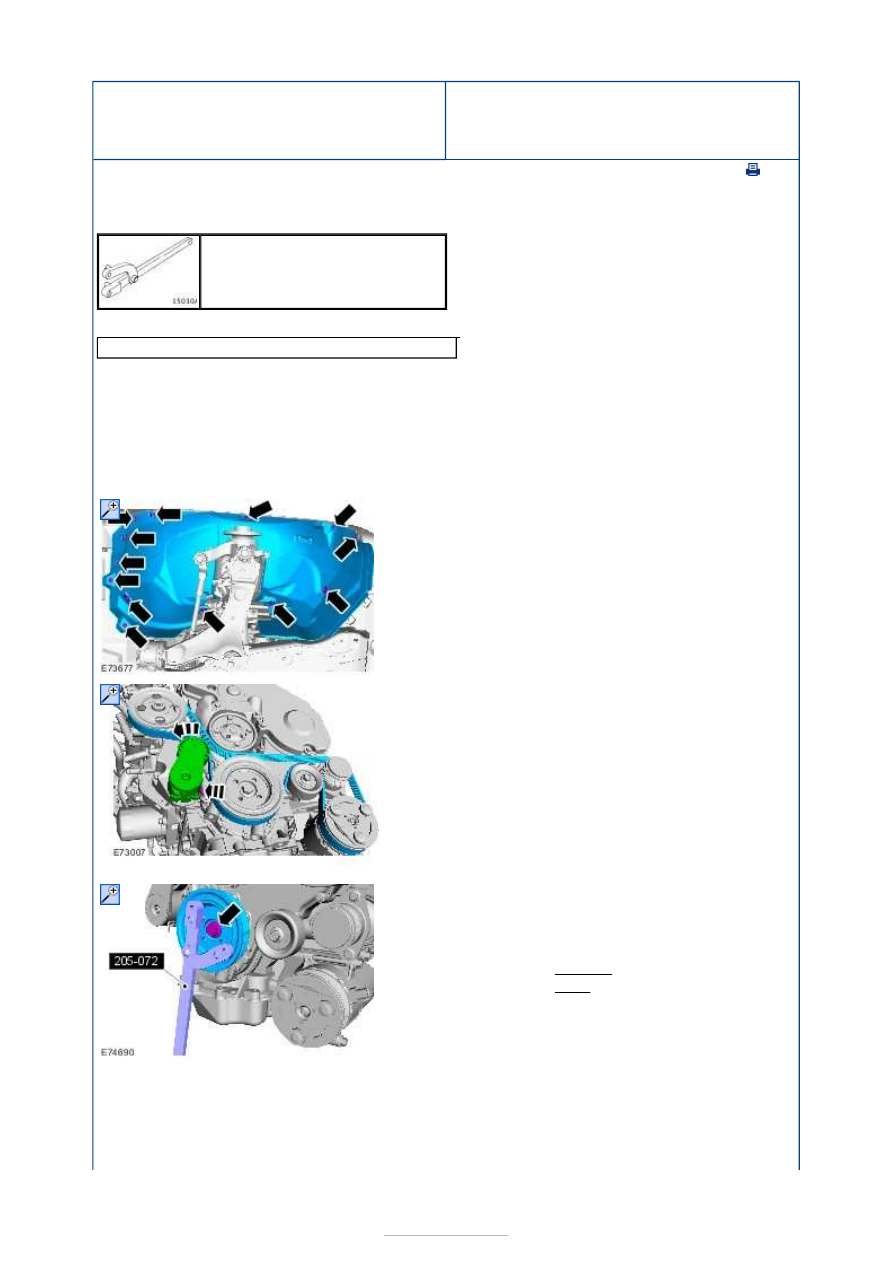

Engine - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-
TDCi (92kW/125PS) - Lynx - Valve Cover

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1.

2.

1. Torque: 3 Nm
2. Torque: 5 Nm

1. To install, reverse the removal procedure.





Engine - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-
TDCi (92kW/125PS) - Lynx - Crankshaft
Front Seal

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

205-072
Universal Flange Holding Wrench

Dowel with a diameter of 4 mm

1. Remove the front right wheel.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

2.

3. General Equipment:

Dowel with a diameter of 4

mm



4. Discard the crankshaft pulley retaining bolt.

Special Tool(s):

205-072



Torque:



100 Nm
180°

Stage 1:
Stage 2:

5.









Installation

1.

2. To install, reverse the removal procedure.





Engine - 1.8L Duratorq-TDCi
(74kW/100PS) - Lynx/1.8L Duratorq-
TDCi (92kW/125PS) - Lynx - Valve Stem
Seals

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

303-037
Installer, Valve Stem Seal

303-060
Compressor, Valve Spring

303-060-05
Adapter for 303-060

303-362
Installer, Valve Stem Collets

303-390
Pliers, Valve Stem Seal

Name

Specification

Engine Oil - 5W-30 WSS-M2C912-A1

1. Remove the camshaft.

Refer to:

Camshaft

 (303-01E Engine - 1.8L

Duratorq-TDCi (74kW/100PS) - Lynx/1.8L
Duratorq-TDCi (92kW/125PS) - Lynx, Removal
and Installation).

2. Position the apropriate piston at top dead center

(TDC).

3. Special Tool(s):

303-060

,

303-060-05

,

303-362



4. Special Tool(s):

303-390
