Ford Galaxy / Ford S-MAX. Manual - part 185

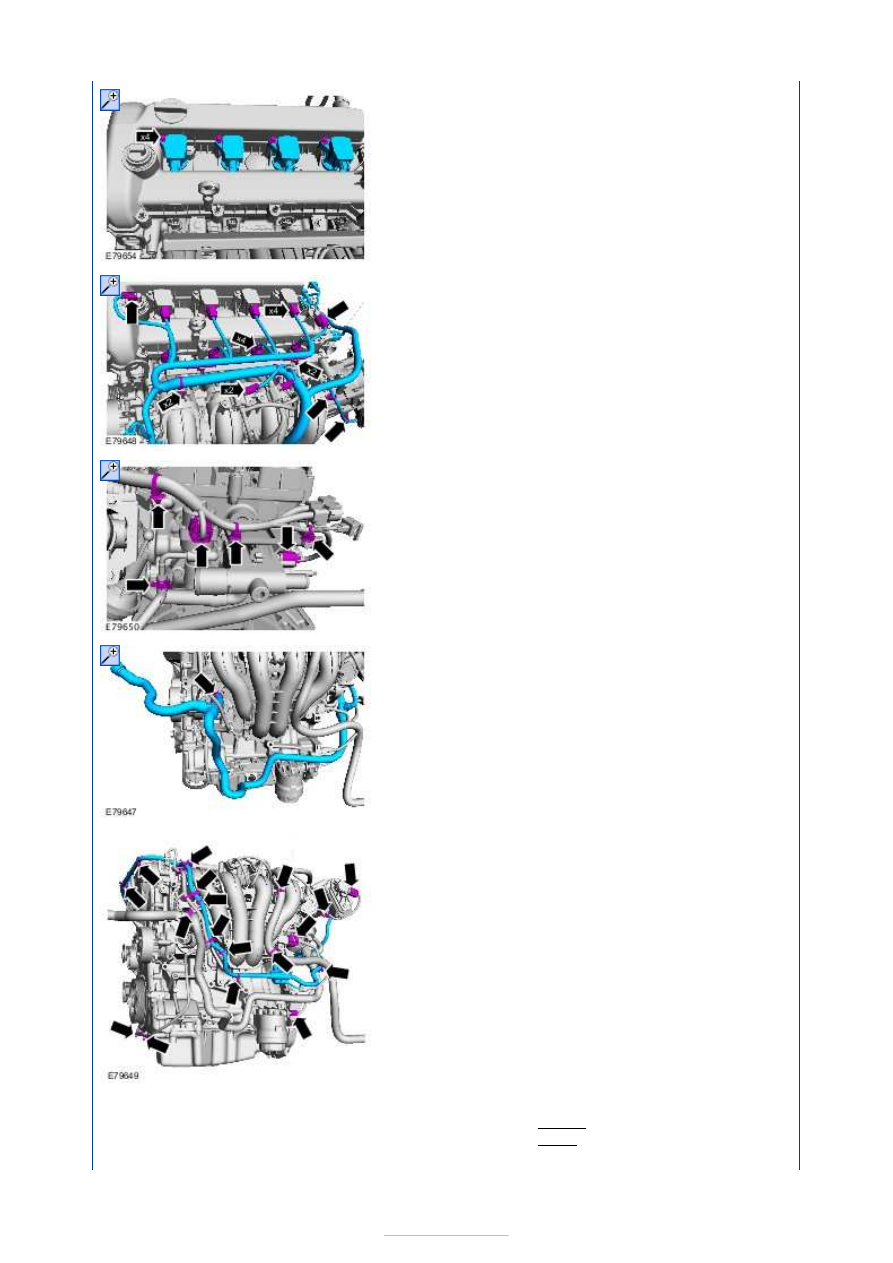

9.

10. General Equipment:

Hose clamp

remover/installer



11. General Equipment:

Hose clamp

remover/installer



12.

13.

1. Torque: 10 Nm
2. Torque: 8 Nm

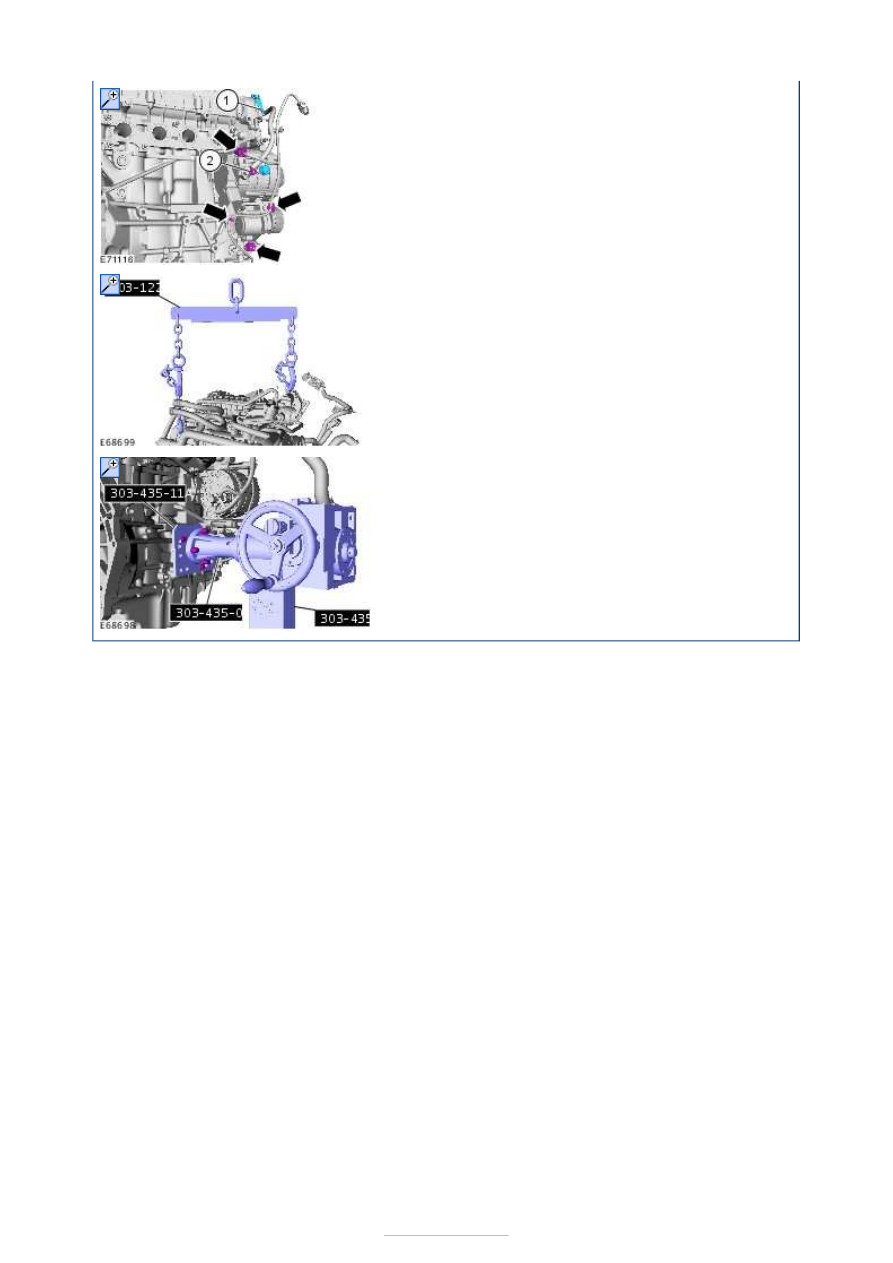

14. Install the Special Tool(s):

303-122



General Equipment:

Hydraulic jib crane



15. Remove the Special Tool(s):

303-435

,

303-435-

06

,

303-435-11A









Engine - 2.3L Duratec-HE (118kW/160PS)
- MI4 - Engine—Vehicles With: 6-Speed
Automatic Transaxle - AWF21

S-MAX/Galaxy 2006.5 (02/2006-)



Print



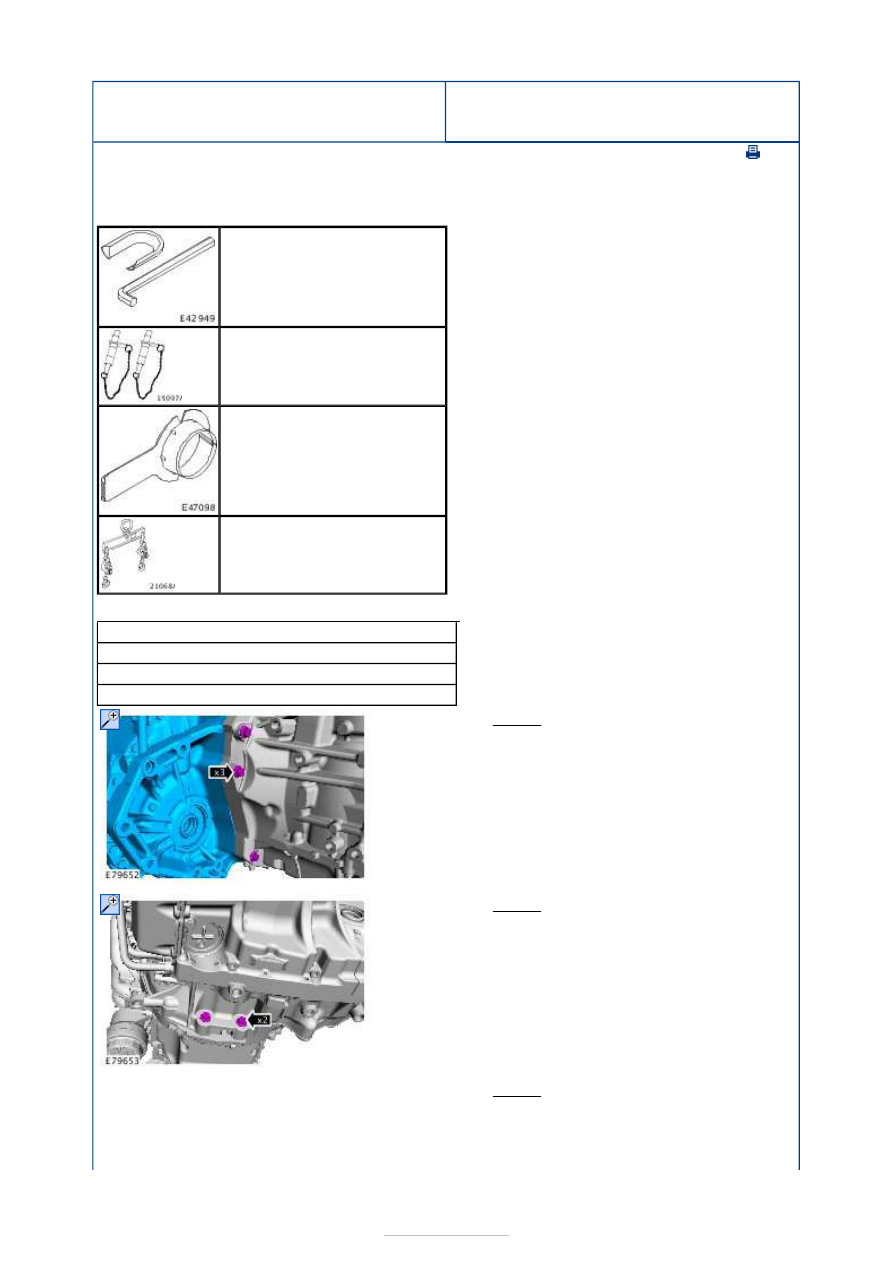

Installation

Special Tool(s)

General Equipment

204-349
Protector Set, Ball Joint Gaiter

205-316A
Alignment Pins, Subframe

205-775
Protector Halfshaft Seal

303-122
Lifting Bracket, Engine

Hose clamp remover/installer

Hydraulic jib crane

Mounting table set

Transmission jack

1. Torque: 48 Nm

2. Torque: 48 Nm

3. Torque: 48 Nm

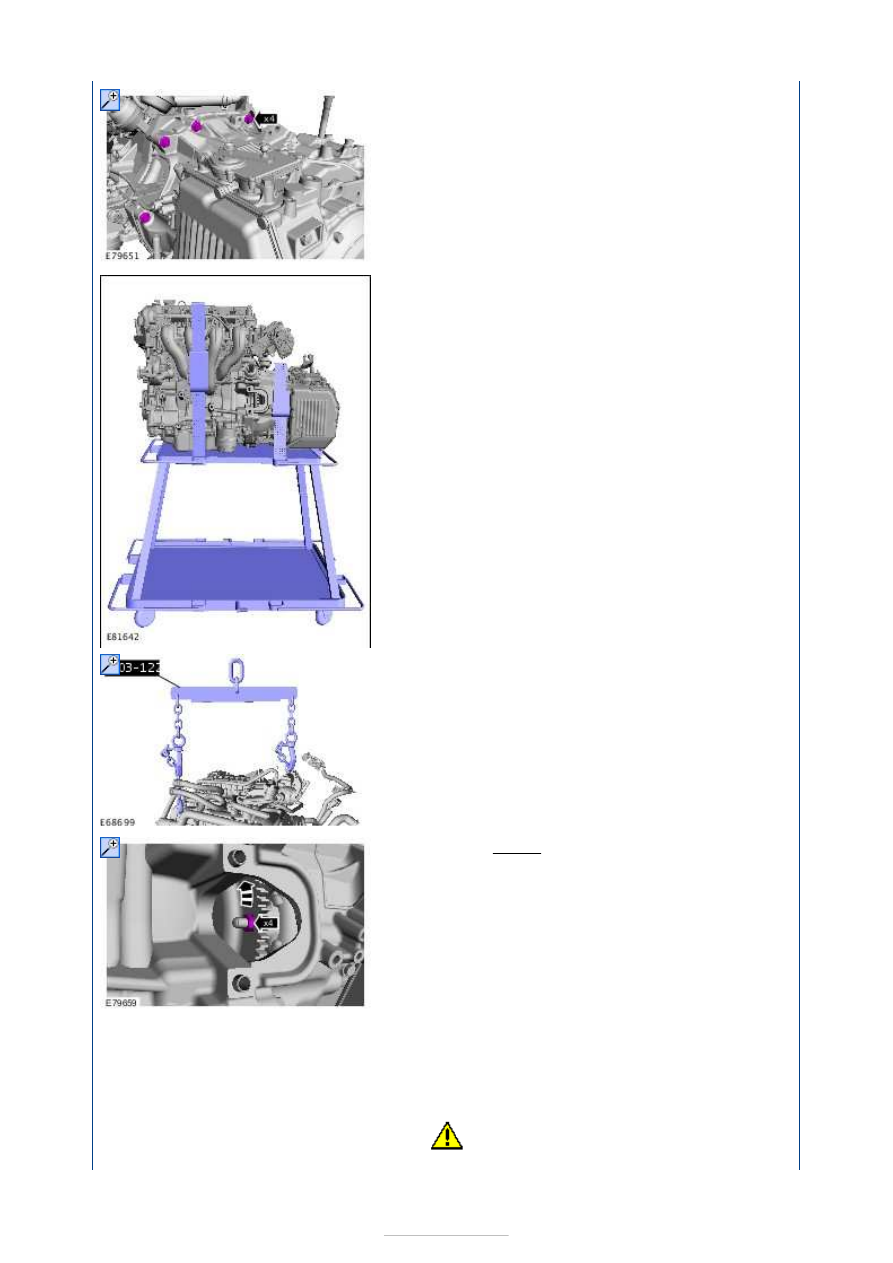

4. Secure the engine to the assembly table with

retaining straps.

General Equipment:

Mounting table set



5. Remove the special tool.

Special Tool(s):

303-122



General Equipment:

Hydraulic jib crane



6. Torque: 36 Nm

7. Refer to:

Starter Motor

 (303-06A Starting

System - 2.0L Duratec-HE (107kW/145PS) -
MI4/2.0L Duratec-HE Flex Fuel (107kW/145PS) -
MI4/2.3L Duratec-HE (118kW/160PS) - MI4,
Removal and Installation).

8.

CAUTION: Make sure that no
