27.

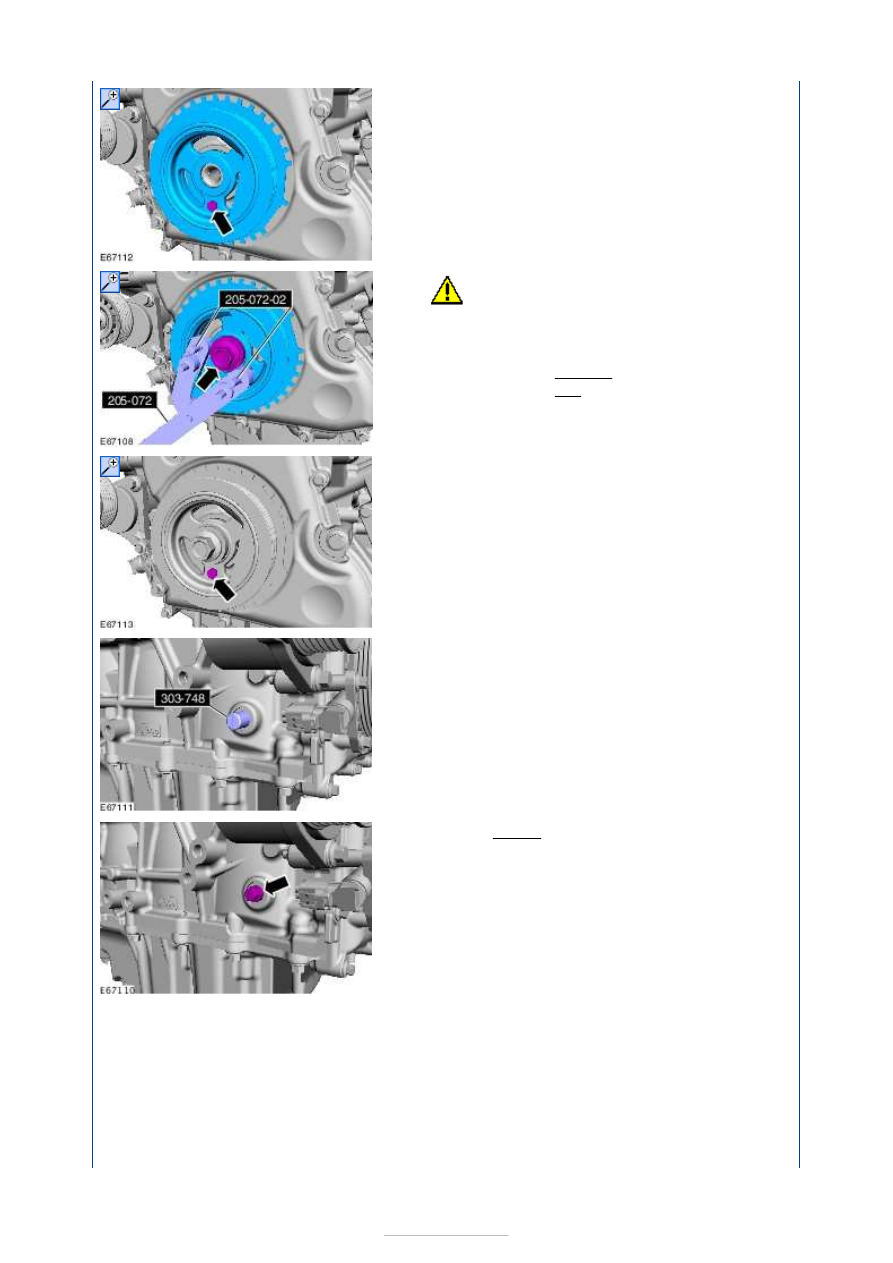

CAUTION: Make sure that a new bolt is

installed.

Special Tool(s):

205-072

,

205-072-02



Torque:



100 Nm
90°

Stage 1:
Stage 2:

28.

29. Remove the Special Tool(s):

303-748



30. Torque: 20 Nm

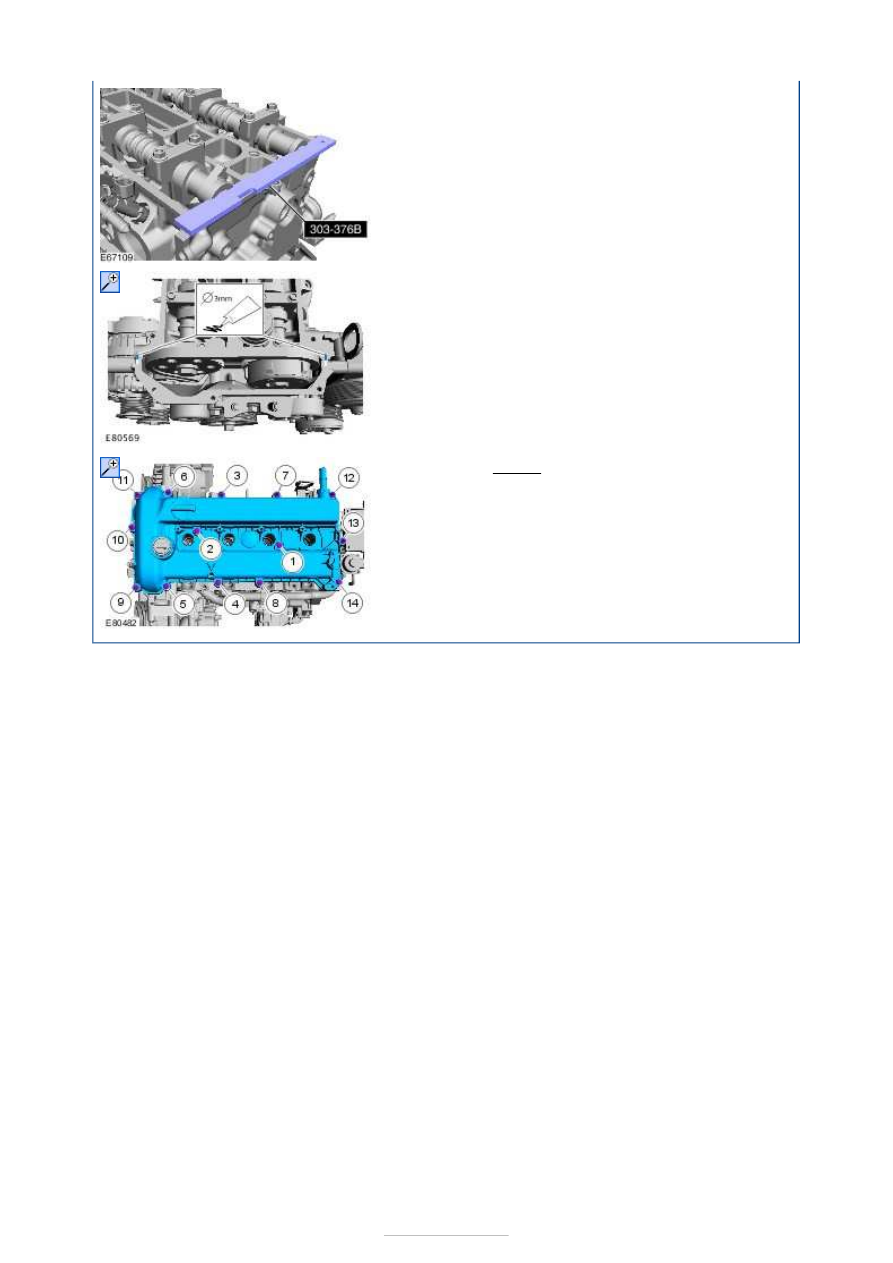

31. Remove the Special Tool(s):

303-376B













32. Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)



33. Torque: 10 Nm







Engine - 2.3L Duratec-HE (118kW/160PS)
- MI4 - Engine Accessories

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Installation

Special Tool(s)

General Equipment

303-122
Lifting Bracket, Engine

303-254
Locking Tool, Flywheel

303-435
Mounting Stand

303-435-06
Mounting Bracket for 303-435

303-435-11A
Mounting Plate for 303-435-06

303-699
Wrench, Oil Filter

Hose clamp remover/installer

Hydraulic jib crane

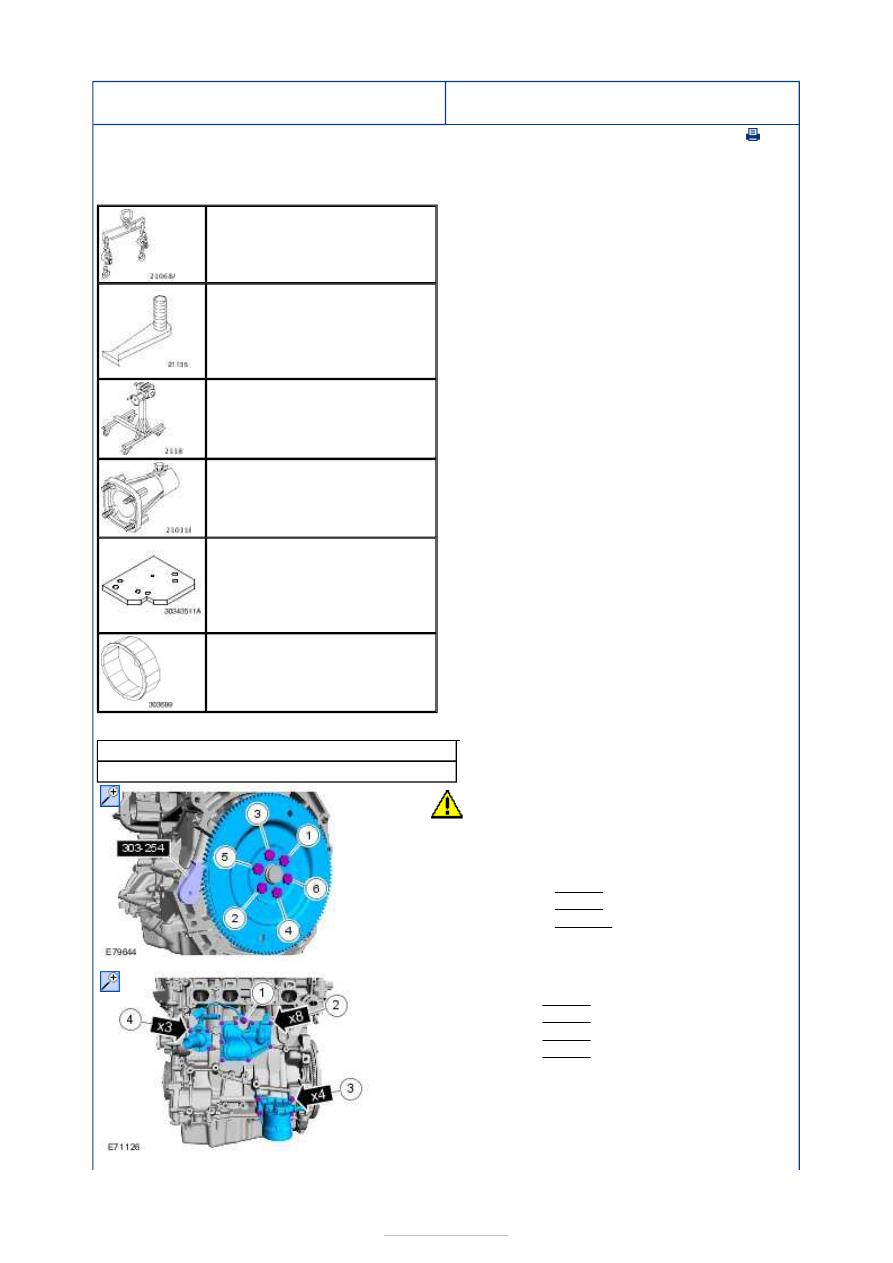

1.

CAUTION: Make sure that new bolts are

installed.

Special Tool(s):

303-254



Torque:



50 Nm
80 Nm
112 Nm

Stage 1:
Stage 2:
Stage 3:

2.

1. Torque: 20 Nm
2. Torque: 10 Nm
3. Torque: 25 Nm
4. Torque: 10 Nm

















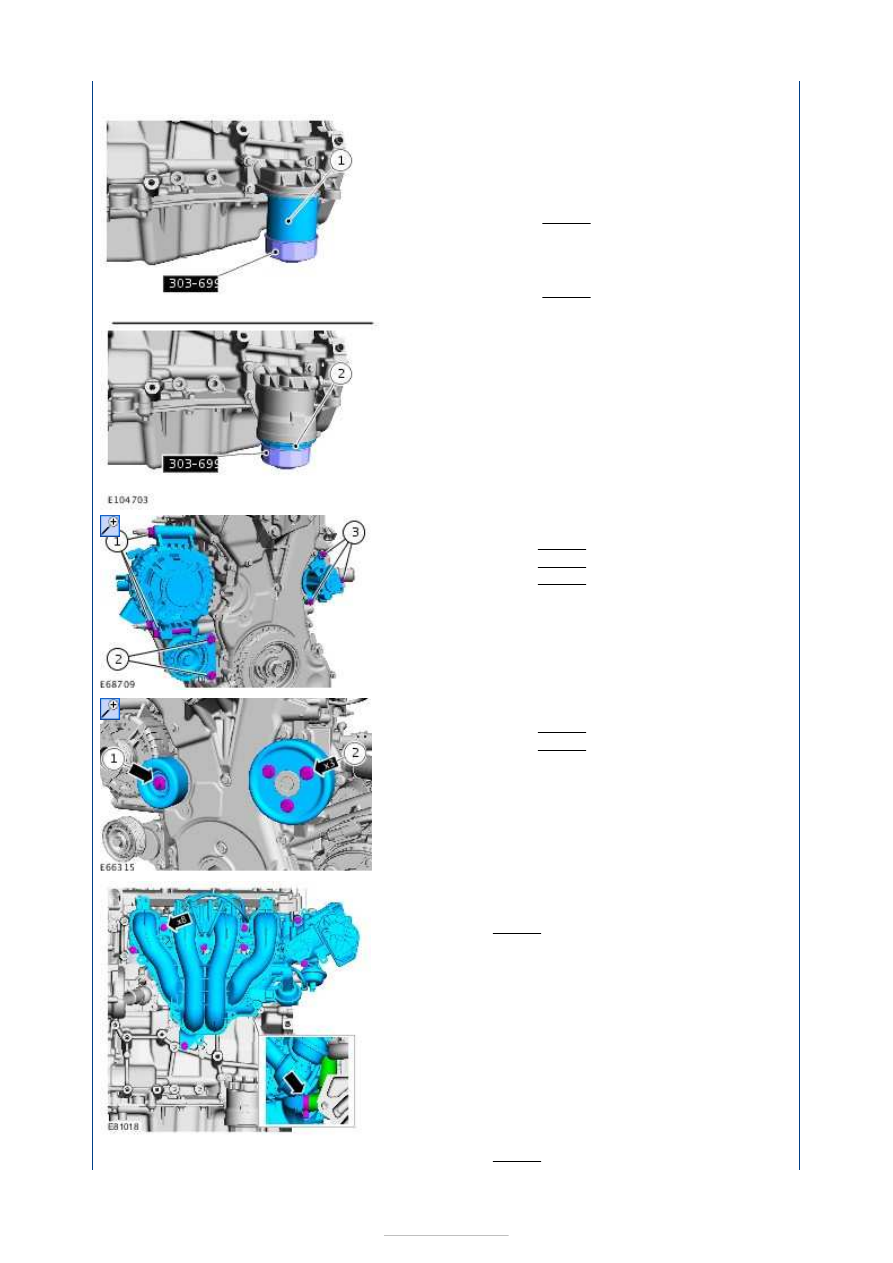

3. Special Tool(s):

303-699



4.

NOTE: Make sure that a new component is
installed.

1. If equipped.

Special Tool(s):

303-699



Torque:

33 Nm

2. If equipped.

Special Tool(s):

303-699



Torque:

18 Nm

5.

1. Torque: 47 Nm
2. Torque: 25 Nm
3. Torque: 10 Nm

6.

1. Torque: 25 Nm
2. Torque: 20 Nm

7. General Equipment:

Hose clamp

remover/installer



Torque:

18 Nm

8. Torque: 10 Nm
