9.

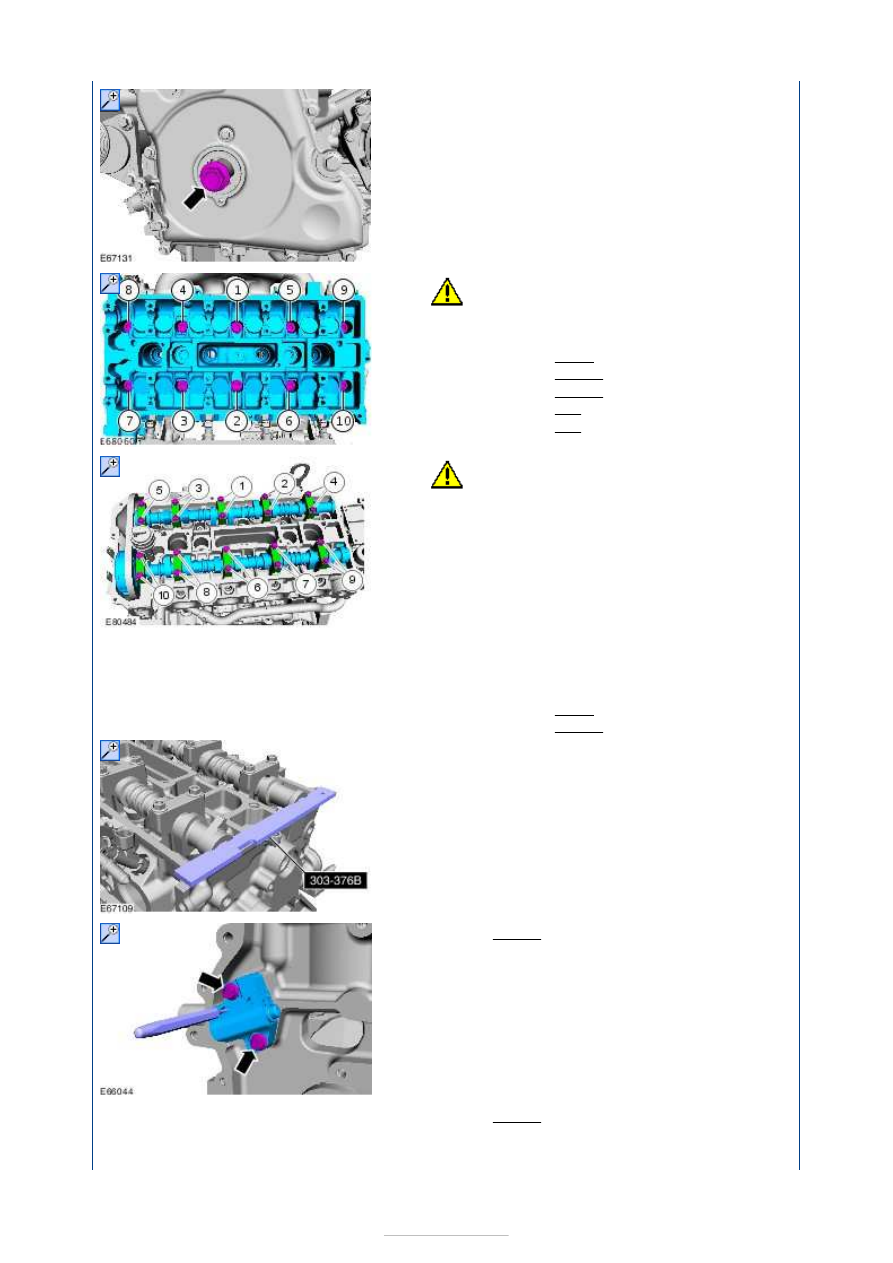

CAUTION: Make sure that new bolts are

installed.

Torque:



5 Nm
15 Nm
45 Nm
90°
90°

Stage 1:
Stage 2:
Stage 3:
Stage 4:
Stage 5:

10.

CAUTION: Make sure that the camshafts

and camshaft bearing caps are installed in
their original locations.

Coat the camshaft bearing caps with oil.

Material:

Hypoid Oil 85W-90 (SQ-M2C9002-AA /

A72SX-19K261-CA)



11. Install the camshafts approximately at valve

overlap position cylinder No. 4.

Torque:



7 Nm
16 Nm

Stage 1:
Stage 2:

12. Install the Special Tool(s):

303-376B



13. Torque: 10 Nm

14. Torque: 10 Nm











15.

NOTE: The camshaft sprocket bolt must not
be tightened at this stage.
NOTE: Make sure that the camshaft sprocket
can rotate on the camshaft.

16.

17.

CAUTION: Use an open-ended wrench to

prevent the component from turning.

Torque:

72 Nm

18.

NOTE: The component must be installed
within 5 minutes of applying the sealant.

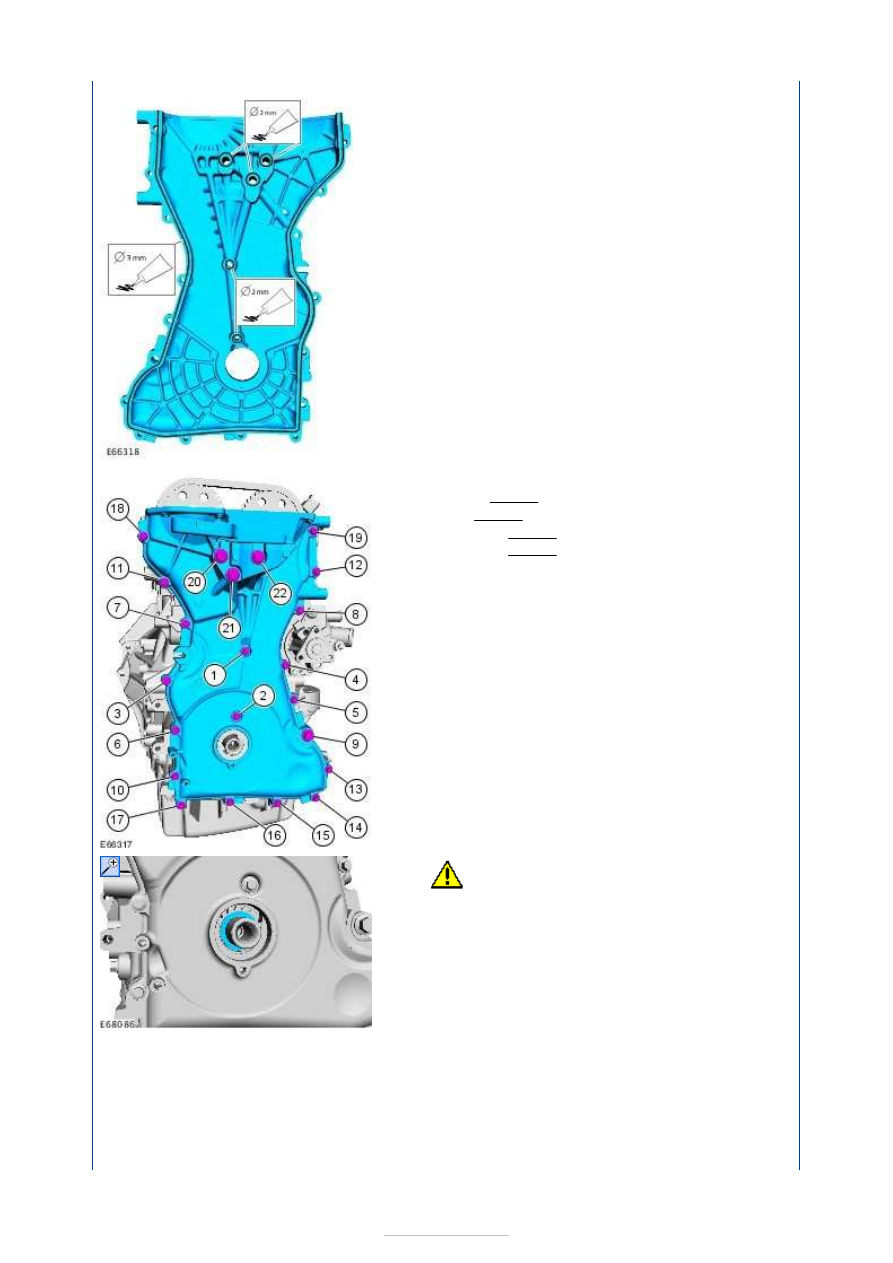

Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)











19. Torque:

1-8 10 Nm
9 48 Nm
10-19 10 Nm
20-22 48 Nm

20.

CAUTION: Make sure that a new friction

washer is installed.

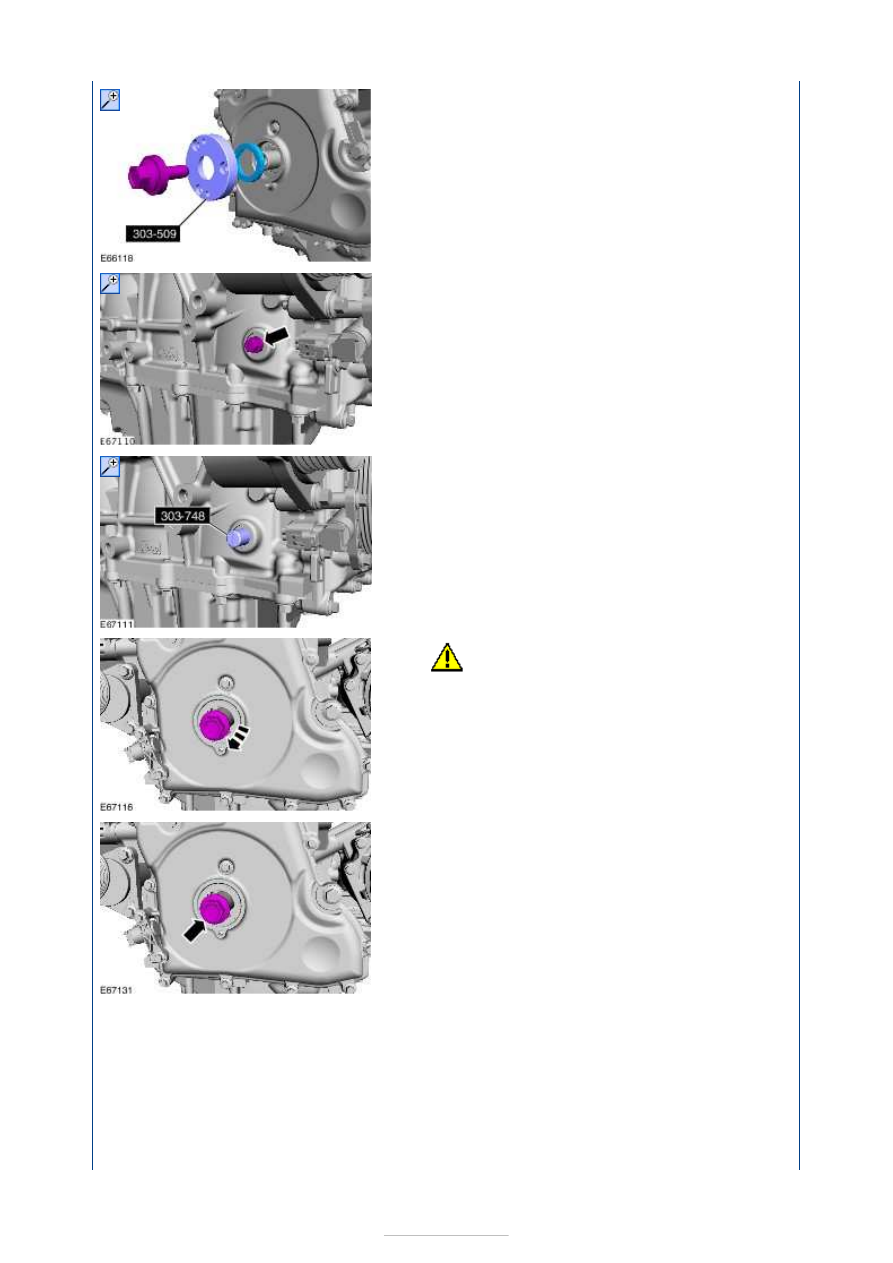

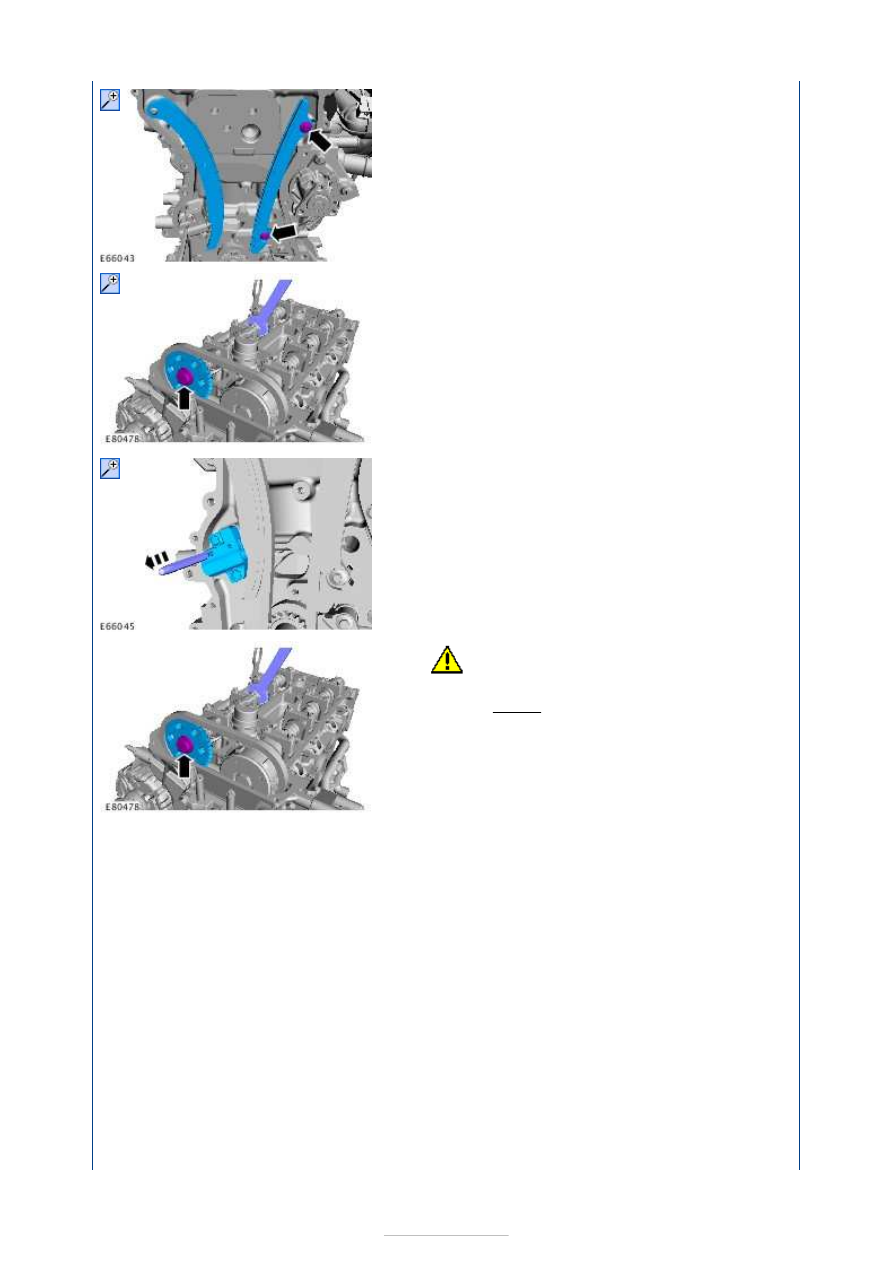

21. Special Tool(s):

303-509









22.

23. Install the Special Tool(s):

303-748



24.

CAUTION: Only rotate the crankshaft

clockwise.

Turn the crankshaft until it stops against the
special tool.

25. Discard the bolt.

26.

NOTE: Only tighten the bolt finger tight at
this stage.

M6 x 18 mm bolt.
