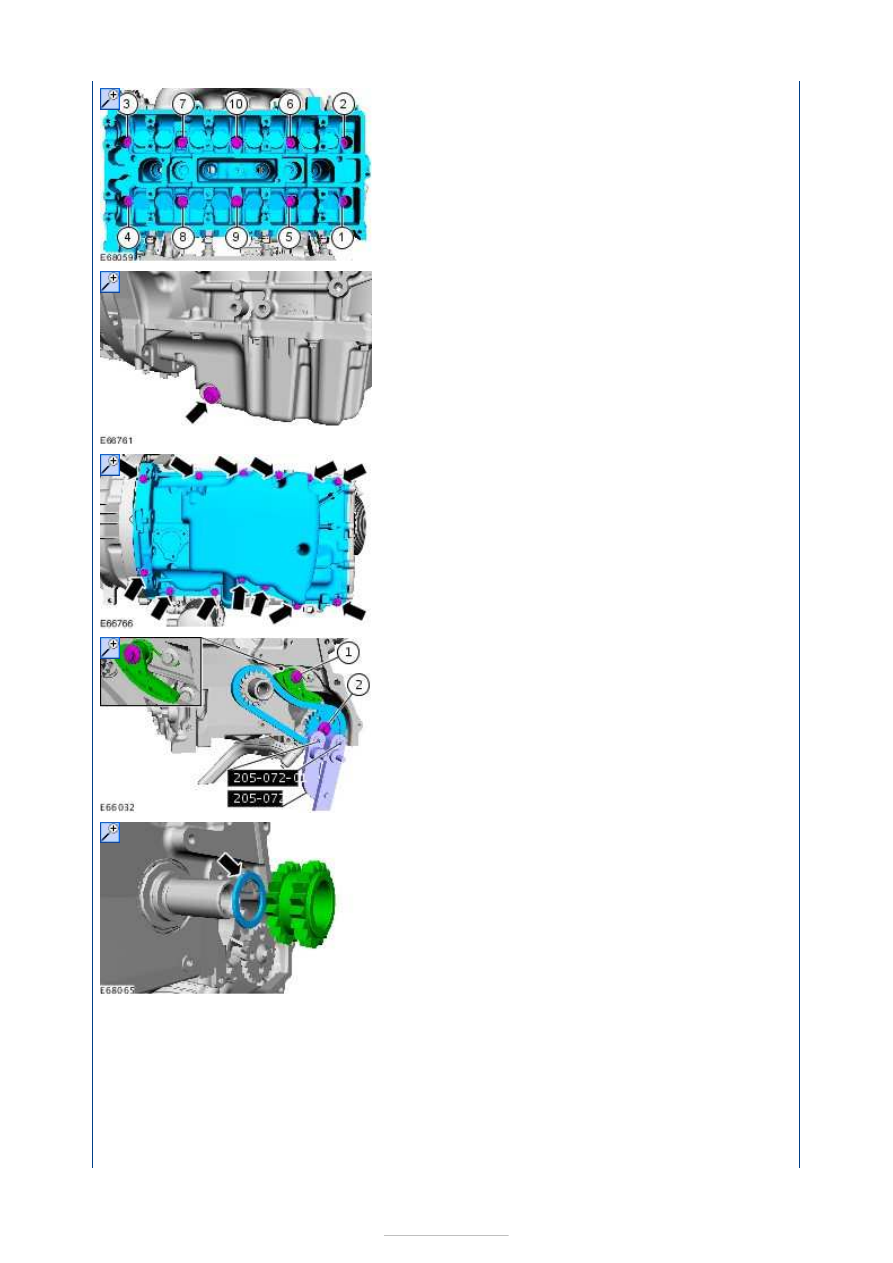

13.

NOTE: The gasket is to be reused unless
damaged.

14.

15.

2. Special Tool(s):

205-072

,

205-072-01



16. Discard the friction washer.

17.











18.





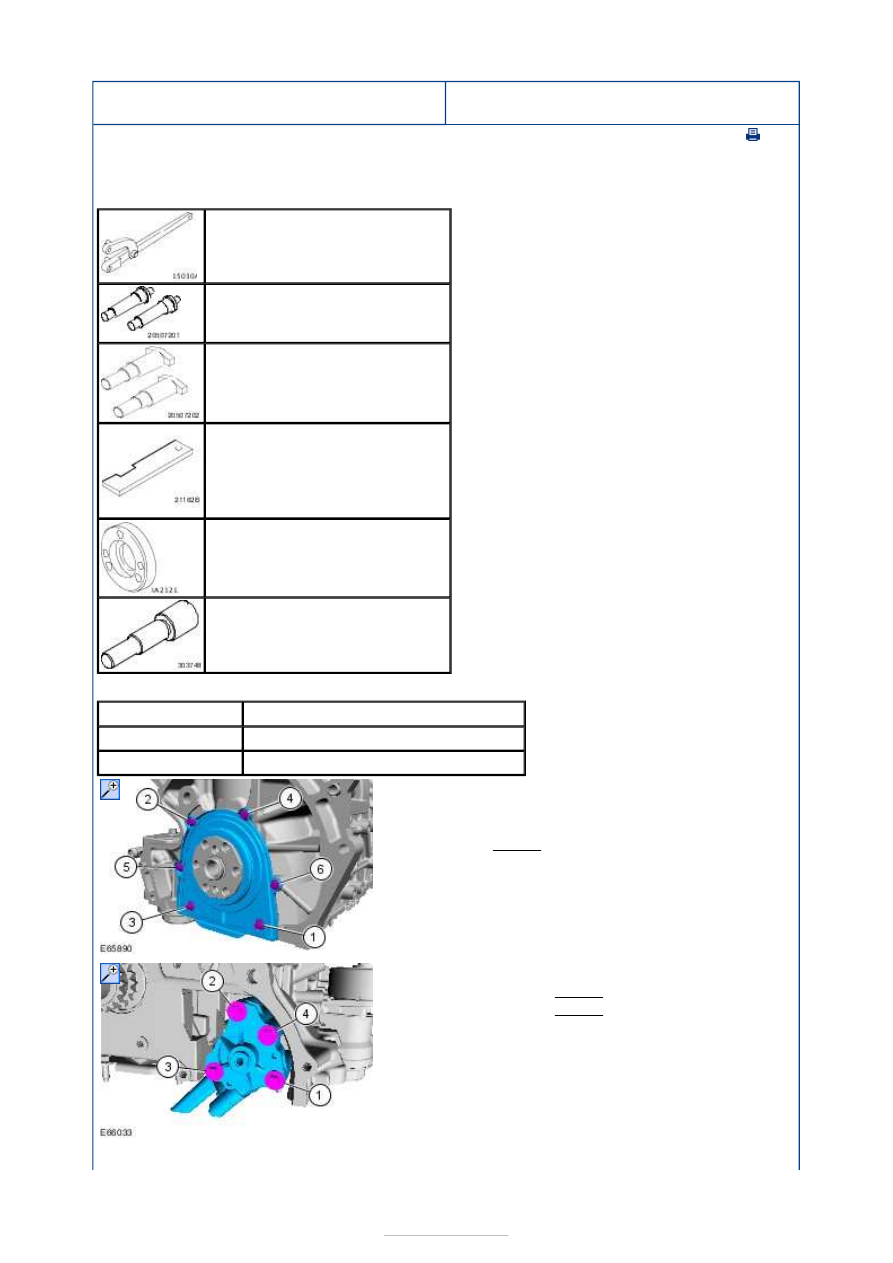

Engine - 2.3L Duratec-HE (118kW/160PS)
- MI4 - Engine

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Assembly

Special Tool(s)

Materials

205-072
Universal Flange Holding Wrench

205-072-01
Adapter for 205-072

205-072-02
Adapter for 205-072

303-376B
Alignment Plate, Camshaft

303-509
Remover, Vibration Damper Hub

303-748
Locking Tool, Crankshaft

Name

Specification

Hypoid Oil 85W-90 SQ-M2C9002-AA / A72SX-19K261-CA

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

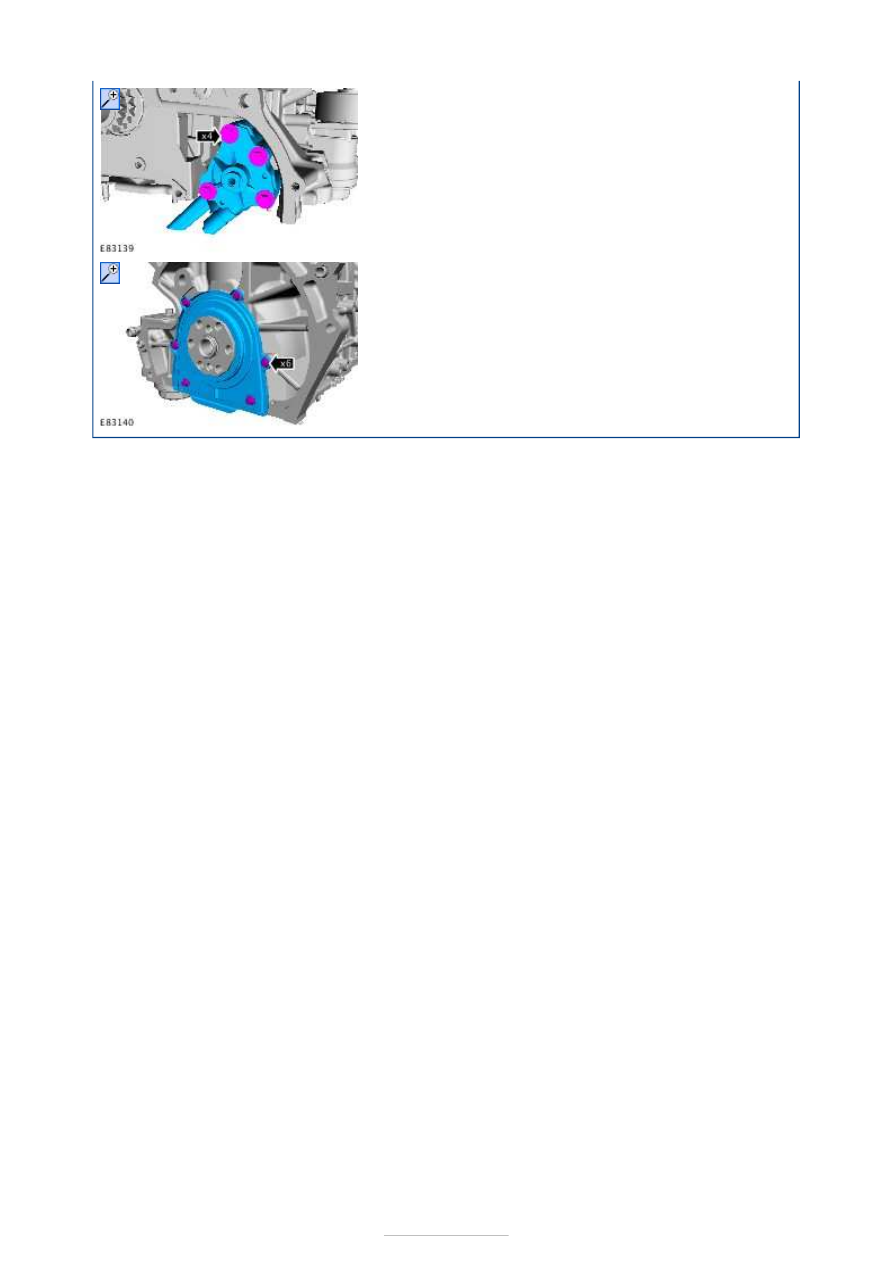

1.

NOTE: New crankshaft rear seal carriers are
supplied with an alignment sleeve which
must be removed after installation.

Torque:

10 Nm

2. Torque:

10 Nm
23 Nm

Stage 1:
Stage 2:

















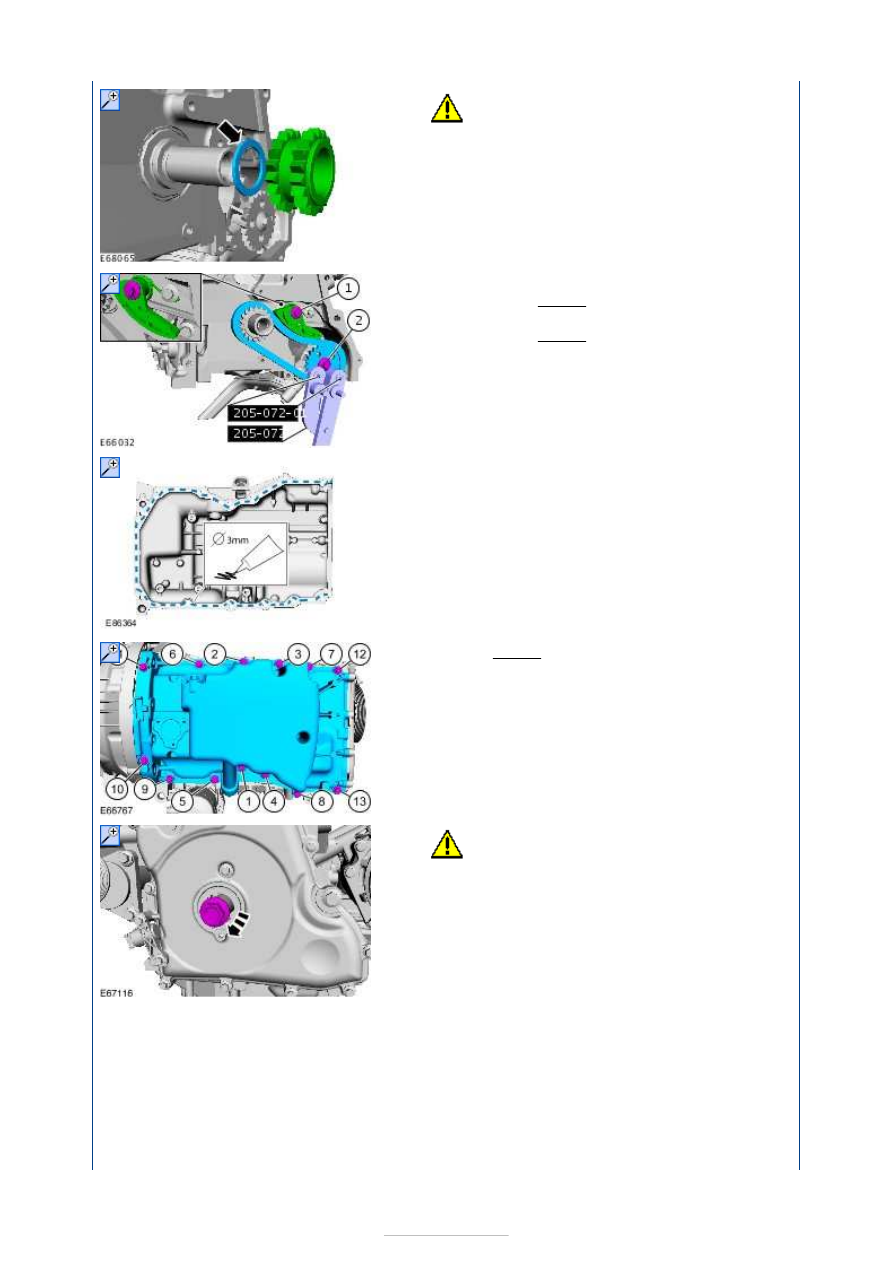

3.

CAUTION: Make sure that a new friction

washer is installed.

4.

1. Torque: 10 Nm
2. Special Tool(s):

205-072

,

205-072-01



Torque:

25 Nm

5.

NOTE: The component must be installed
within 5 minutes of applying the sealant.

Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)



6. Torque: 25 Nm

7.

CAUTION: Only rotate the crankshaft

clockwise.

Turn the crankshaft until no. 1 piston is at about
45° before TDC.

8.
