Ford Galaxy / Ford S-MAX. Manual - part 186

components catch.

Lower the vehicle to take the load off the engine
mountings.

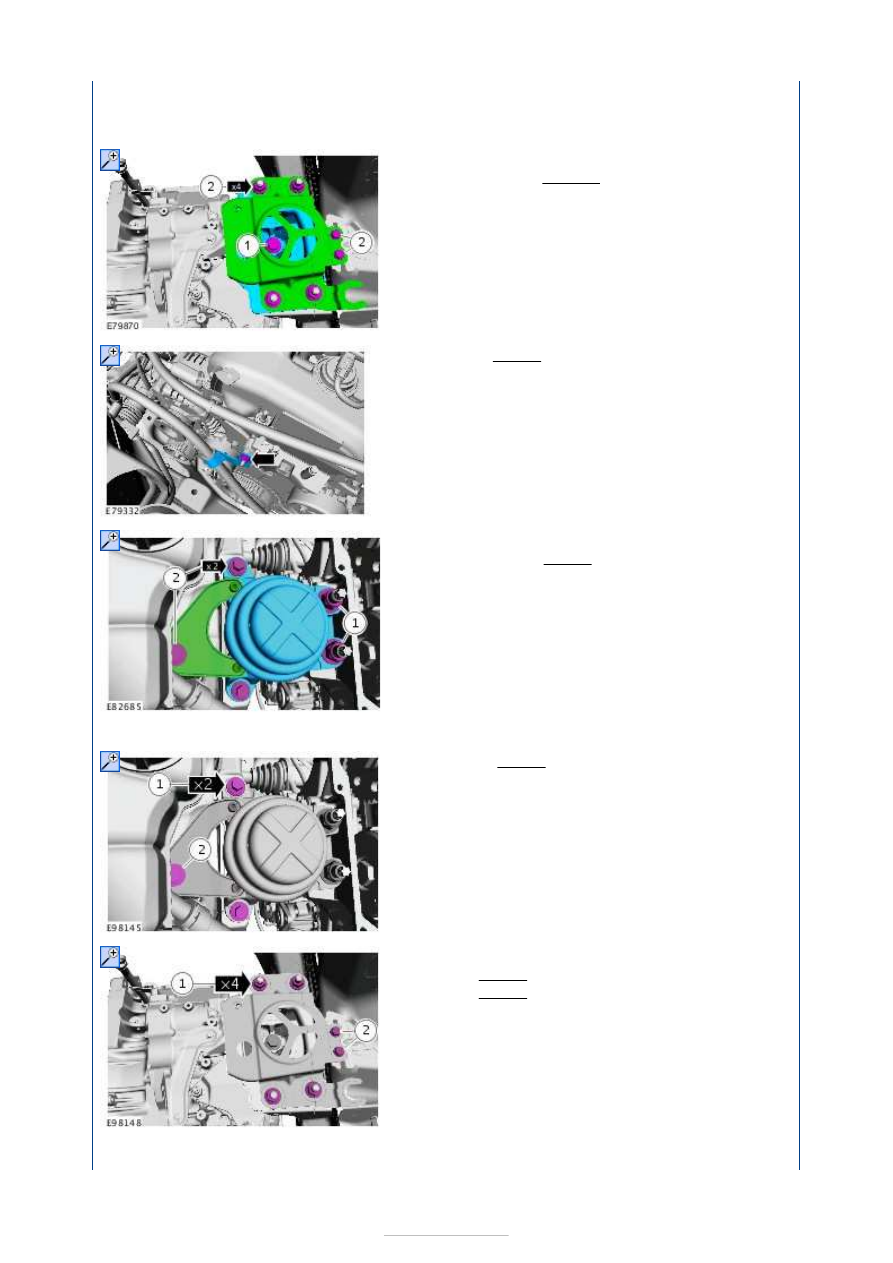

9.

1. Torque: 133 Nm
2.

NOTE: Only tighten the bolts finger

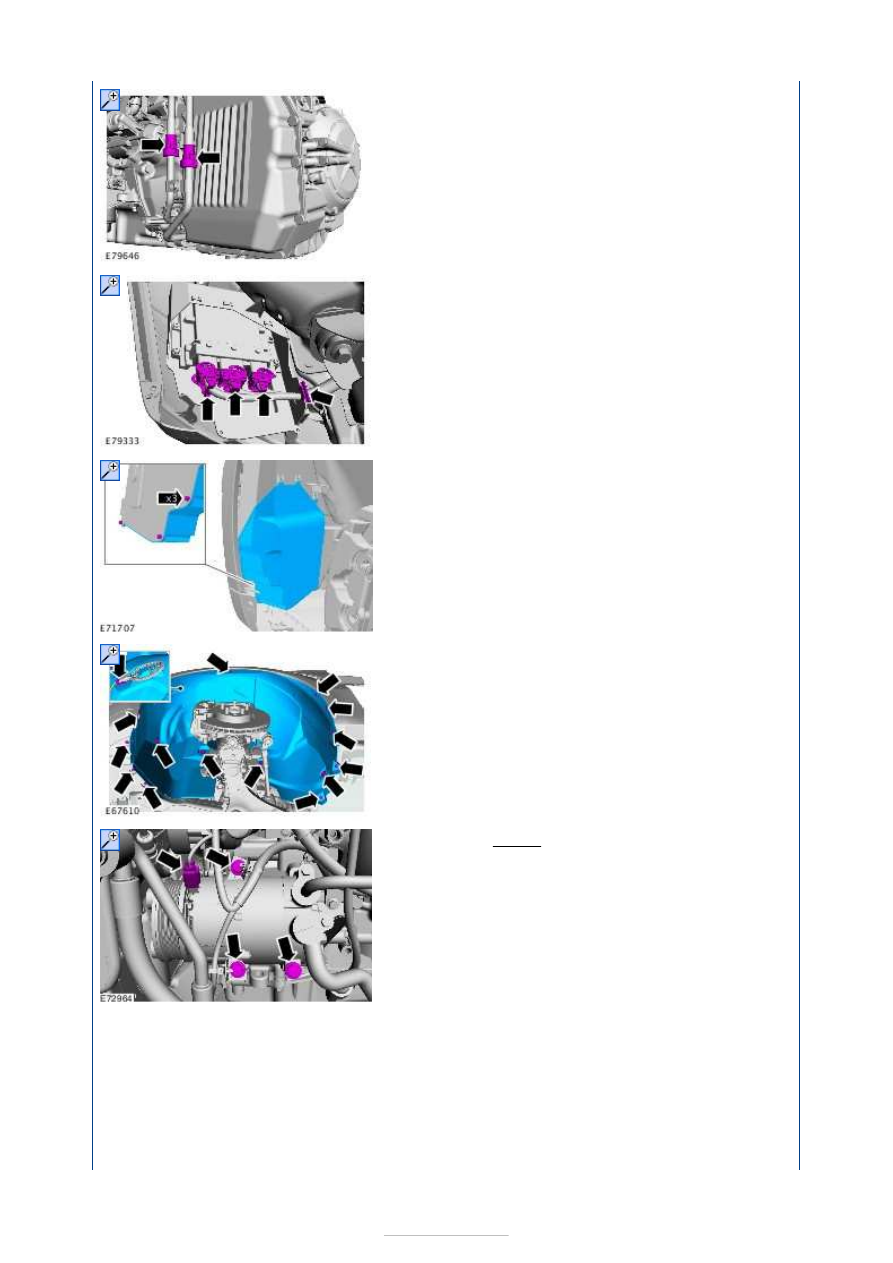

tight at this stage.

10. Torque: 15 Nm

11.

1. Torque: 80 Nm
2.

NOTE: Only tighten the bolts finger
tight at this stage.

12. Remove the assembly stand.

13. Torque: 90 Nm

14. Torque:

1 80 Nm

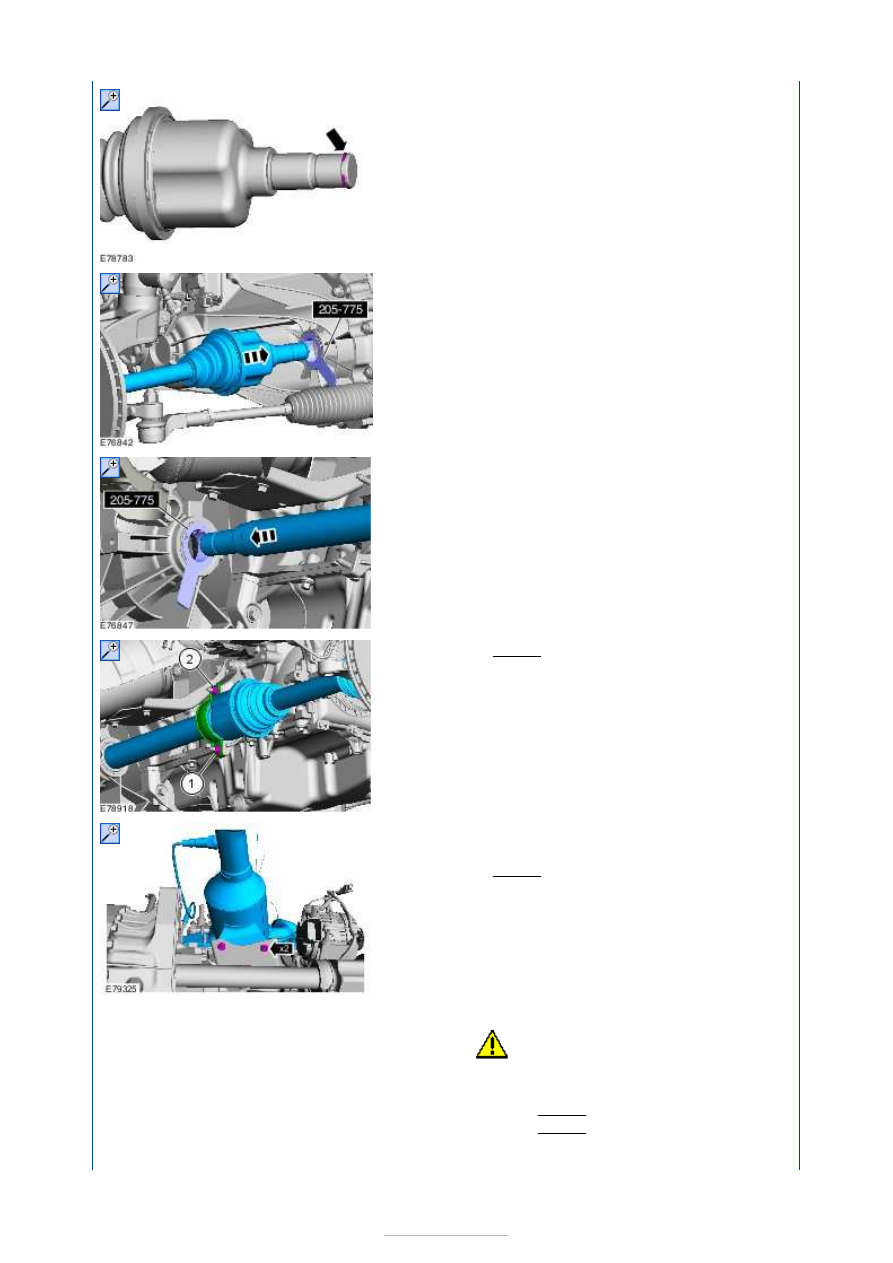

2 25 Nm

15.











16.

17.

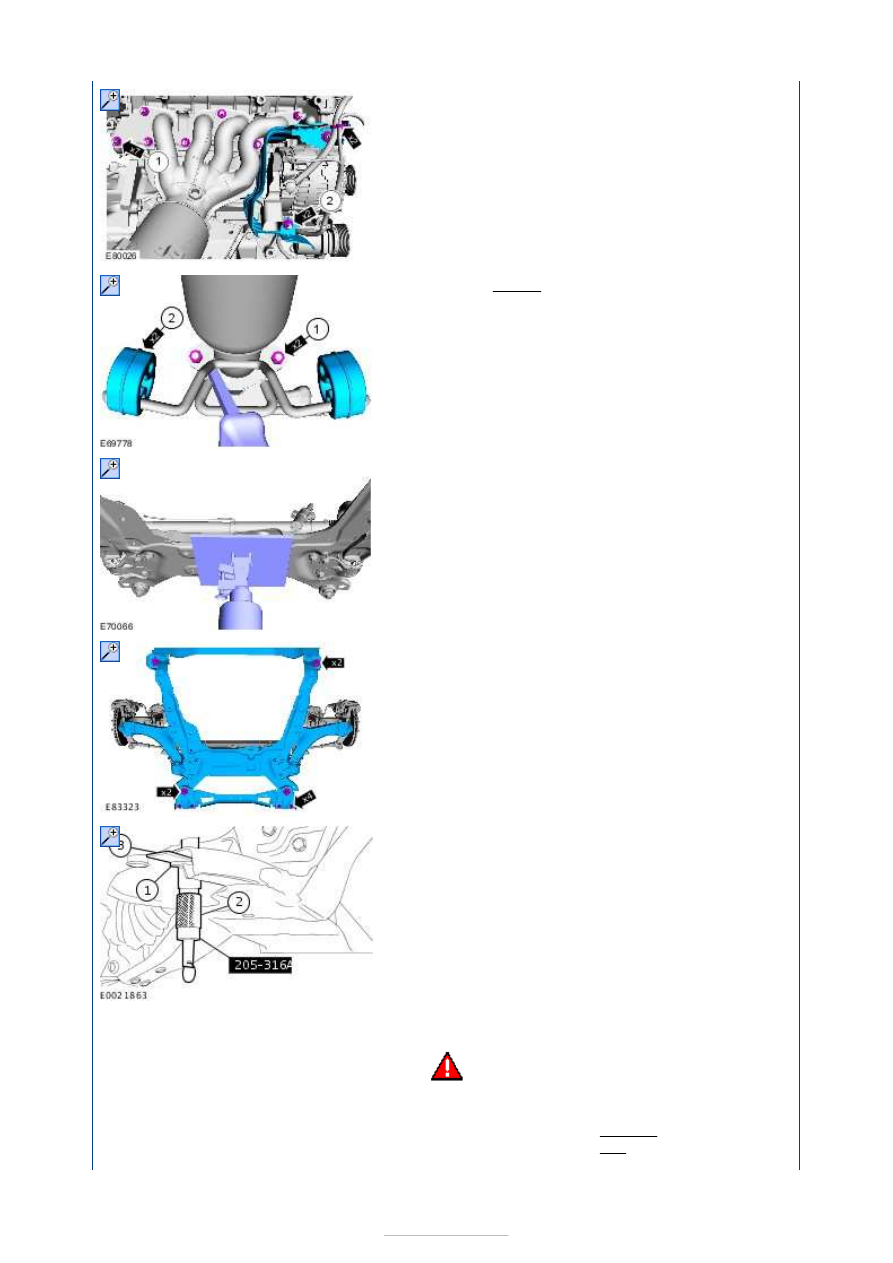

18.

19. Torque: 25 Nm

20.

NOTE: Make sure that a new component is
installed.











21. Special Tool(s):

205-775



22. Special Tool(s):

205-775



23. Torque: 25 Nm

24.

NOTE: Make sure that the exhaust flexible
pipe is not twisted.

Torque:

48 Nm

25.

1.

CAUTION: Jointing compound must

not be used forward of the catalytic
converter.

Torque:

55 Nm

2. Torque: 48 Nm











26. Torque: 48 Nm

27. General Equipment:

Transmission jack



28.

NOTE: Only tighten the bolts finger tight at
this stage.

29.

1. Insert the washer, with inside diameter 22

mm, outside diameter 44 mm and height 5
mm, into the front subframe above the
alignment hole.

2. Insert the alignment pin through the front

subframe alignment holes and the washer.

Special Tool(s):

205-316A



3. Slide the locking plates on top of the

washer and into the groove of the special
tool and tighten the alignment pin sleeve.

30.

WARNING: This step requires the aid of

another technician.

1. Torque:

180 Nm
90°

Stage 1:
Stage 2:
