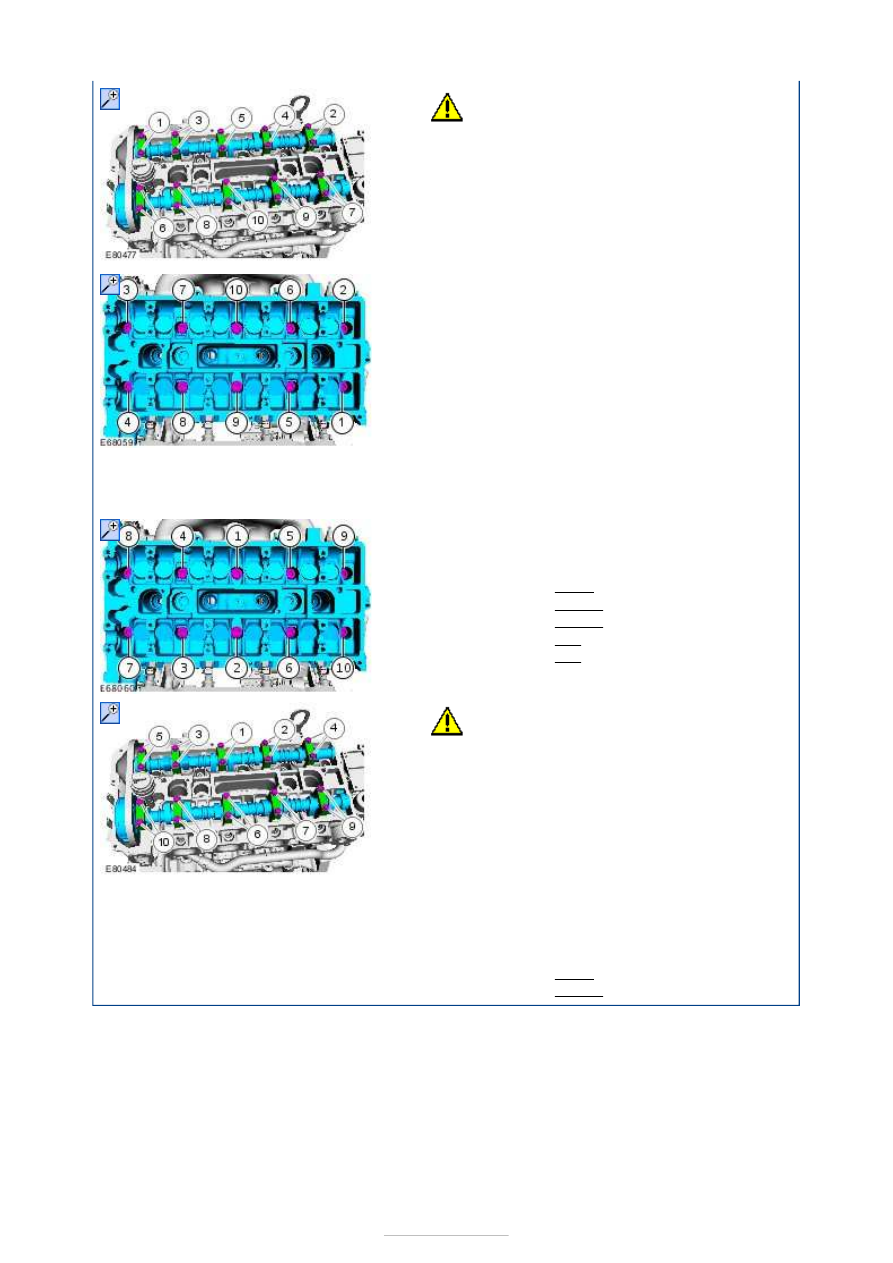

Installation

12.

CAUTION: Note the position of each

component before removal.

13. Remove and discard the cylinder head bolts.

1. To install reverse the removal procedure.

2. Install new cylinder head bolts.

Torque:



5 Nm
15 Nm
45 Nm
90°
90°

Stage 1:
Stage 2:
Stage 3:
Stage 4:
Stage 5:

3.

CAUTION: Make sure that the camshafts

and camshaft bearing caps are installed in
their original locations.

Apply hypoid gear oil to the camshaft bearing
caps.

Material:

Hypoid Oil 85W-90 (SQ-M2C9002-AA /

A72SX-19K261-CA)



4. Install the camshafts approximately at valve

overlap position cylinder No. 4.

Torque:



7 Nm
16 Nm

Stage 1:
Stage 2:









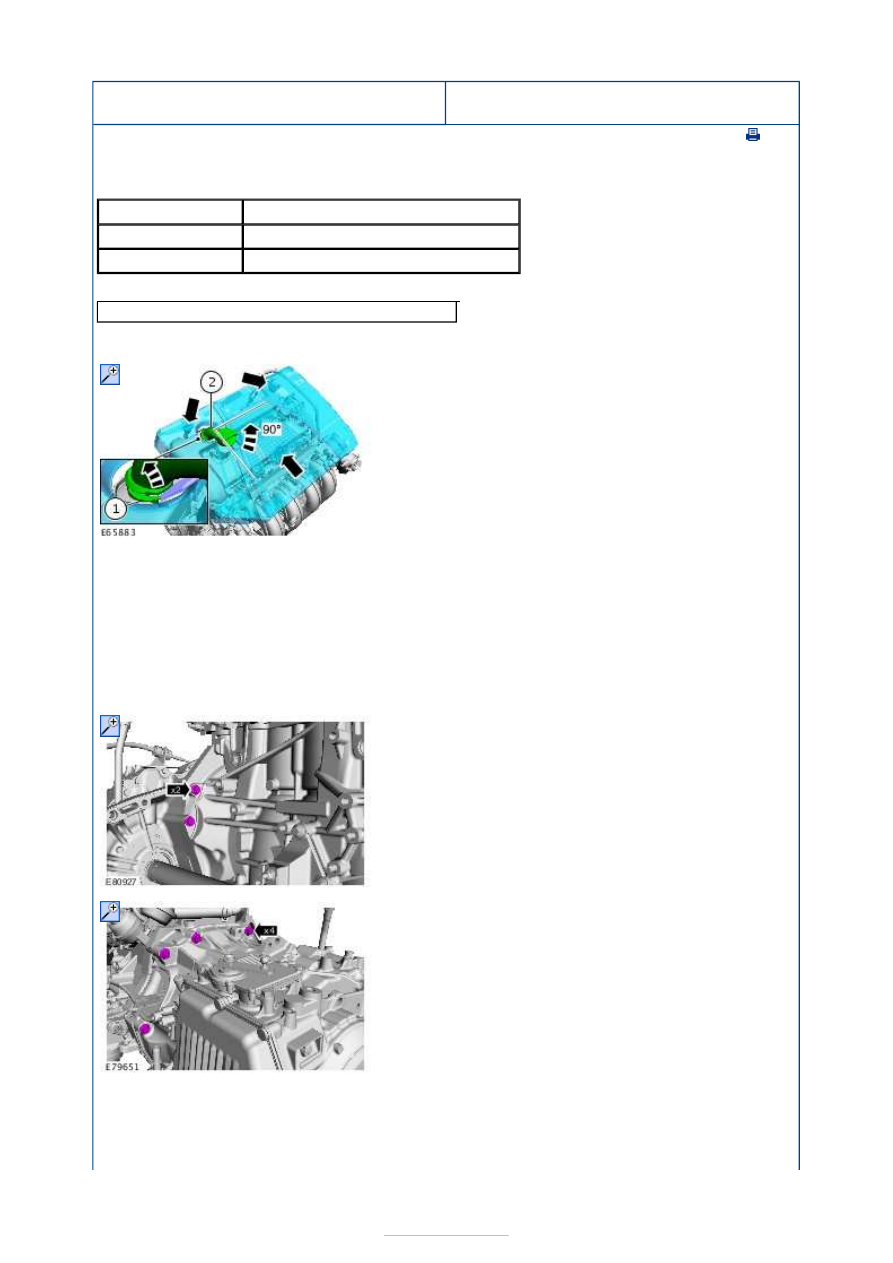

Engine - 2.3L Duratec-HE (118kW/160PS)
- MI4 - Oil Pan

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

General Equipment

Removal

Vehicles With Automatic Transmission (front wheel
drive)

Vehicles With Manual Transmission (front wheel drive)

Name

Specification

Engine Oil - 5W-30 WSS-M2C913-B

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

Schlitzschraubendreher

1. General Equipment:

Schlitzschraubendreher



2. Refer to: Luftfilter (303-12A Ansaugsystem -

2.0L Duratec-HE (MI4)/2.3L Duratec-HE (MI4),
Removal and Installation).

3. Refer to: Batterie abklemmen (414-01 Batterie,

Befestigung und Batteriekabel, General
Procedures).

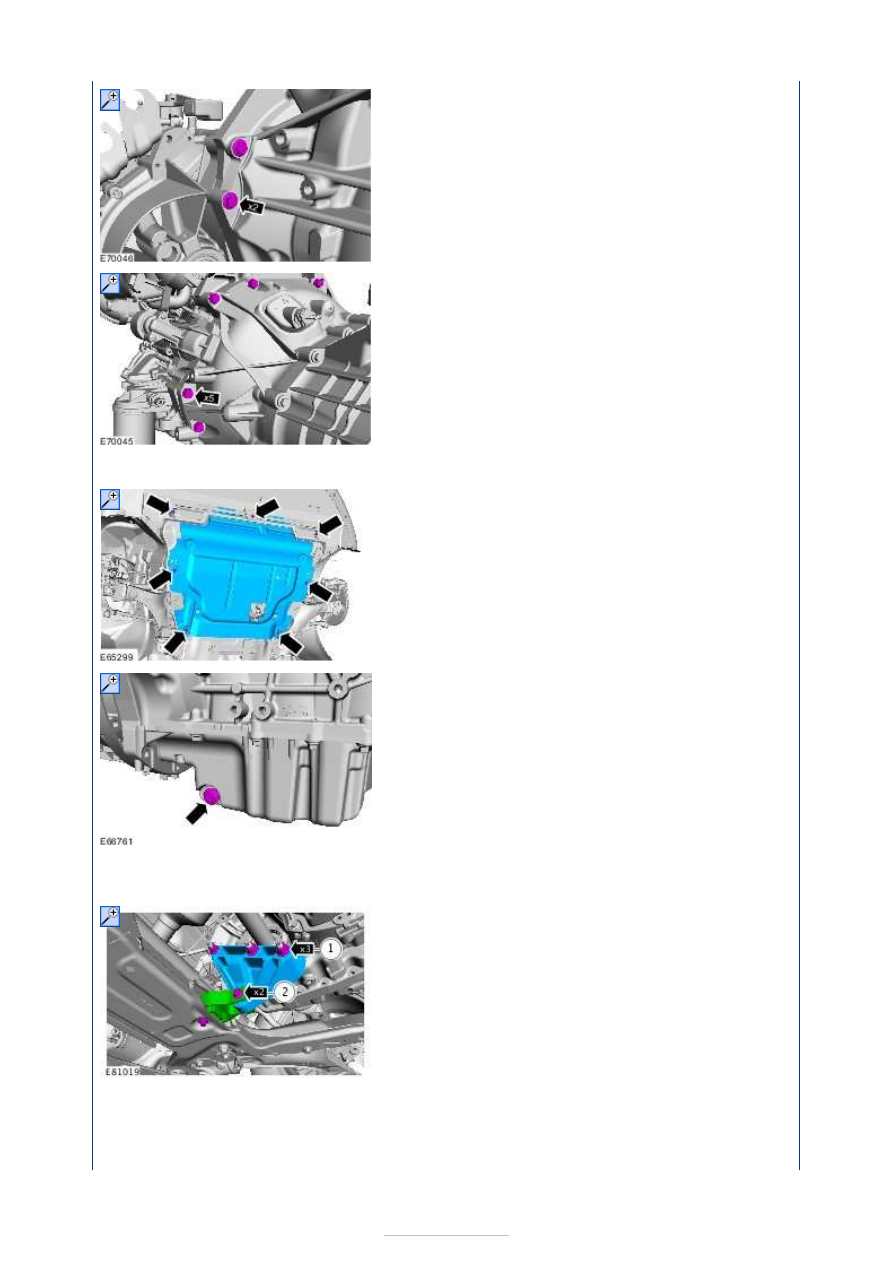

4. Undo the right-hand bolts on the transmission

five turns.

5. Undo the left -hand bolts on the transmission five

turns.

6. Undo the right-hand bolts on the transmission

five turns.







All Vehicles

Vehicles With Automatic Transmission (front wheel
drive)

7. Undo the left -hand bolts on the transmission five

turns.

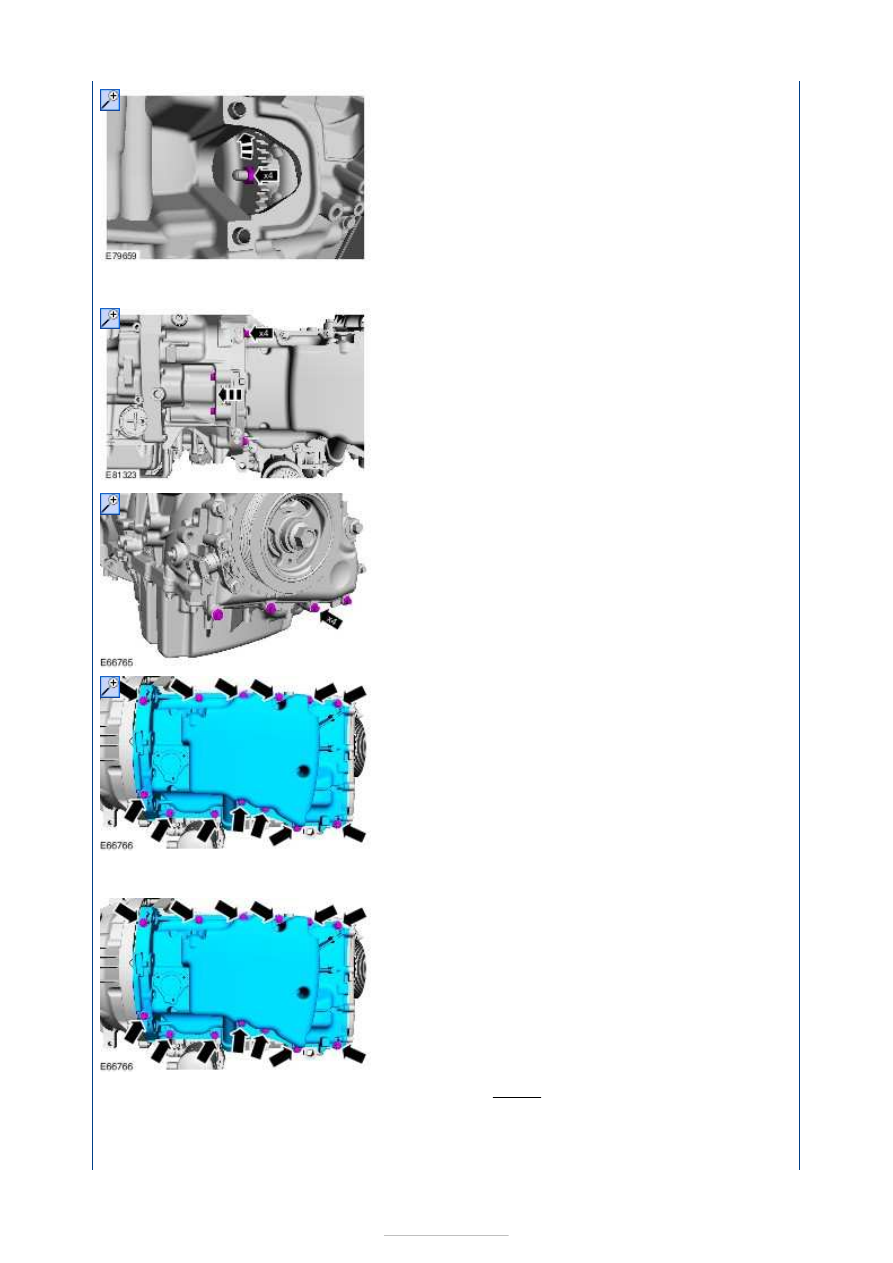

8.

9.

NOTE: Reuse the oil seal if it is not damaged.

10.

11. Refer to: Anlasser (303-06A Anlasssystem - 2.0L

Duratec-HE (MI4)/2.3L Duratec-HE (MI4),
Removal and Installation).











All Vehicles

Installation

12.

13.

14.

15.

1.

NOTE: Only tighten the bolts finger tight at
this stage.

Apply sealant to the oil pan (bead diameter: 3
mm).

Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)



2. Torque: 10 Nm
