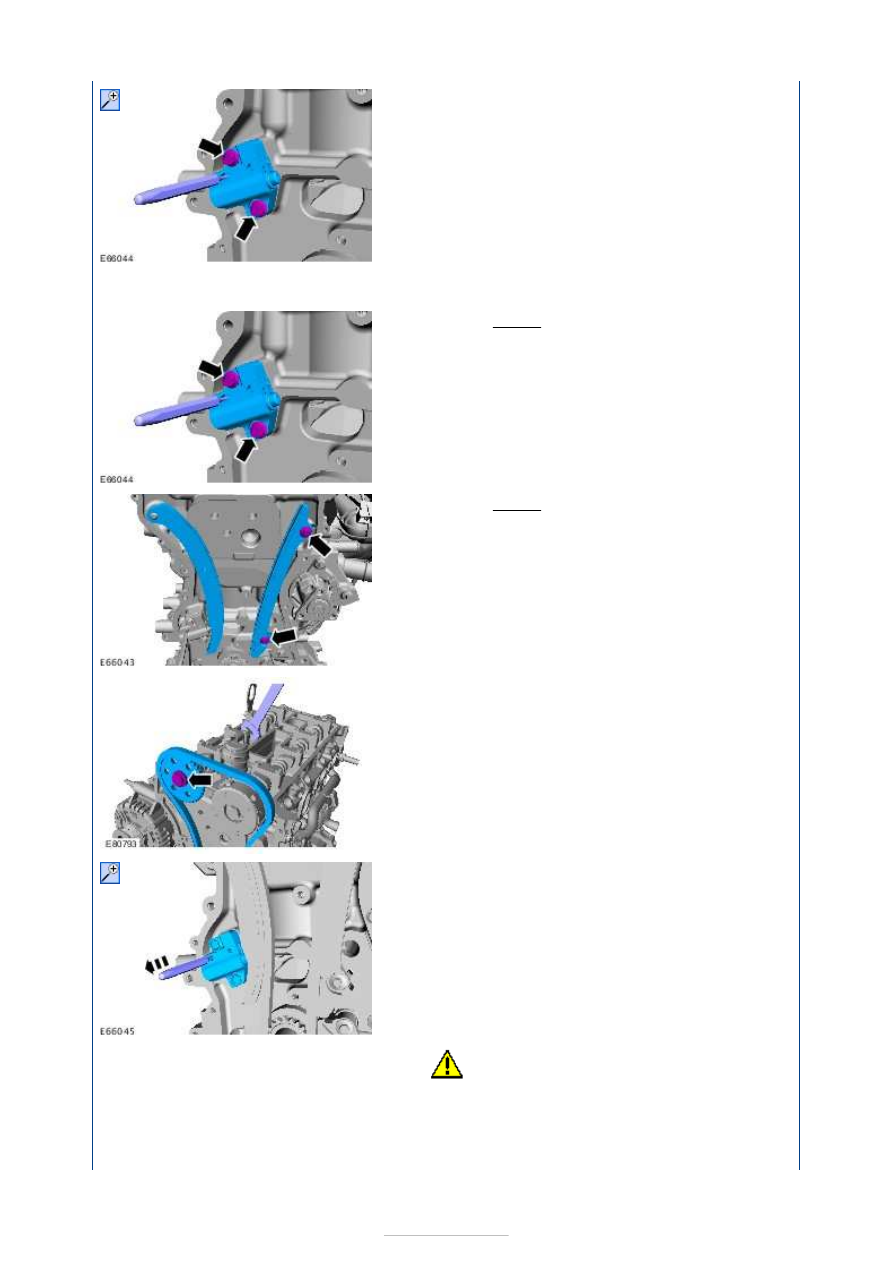

Installation

1. Torque: 10 Nm

2. Torque: 10 Nm

3.

NOTE: The camshaft sprocket bolt must not
be tightened at this stage.

4.

5.

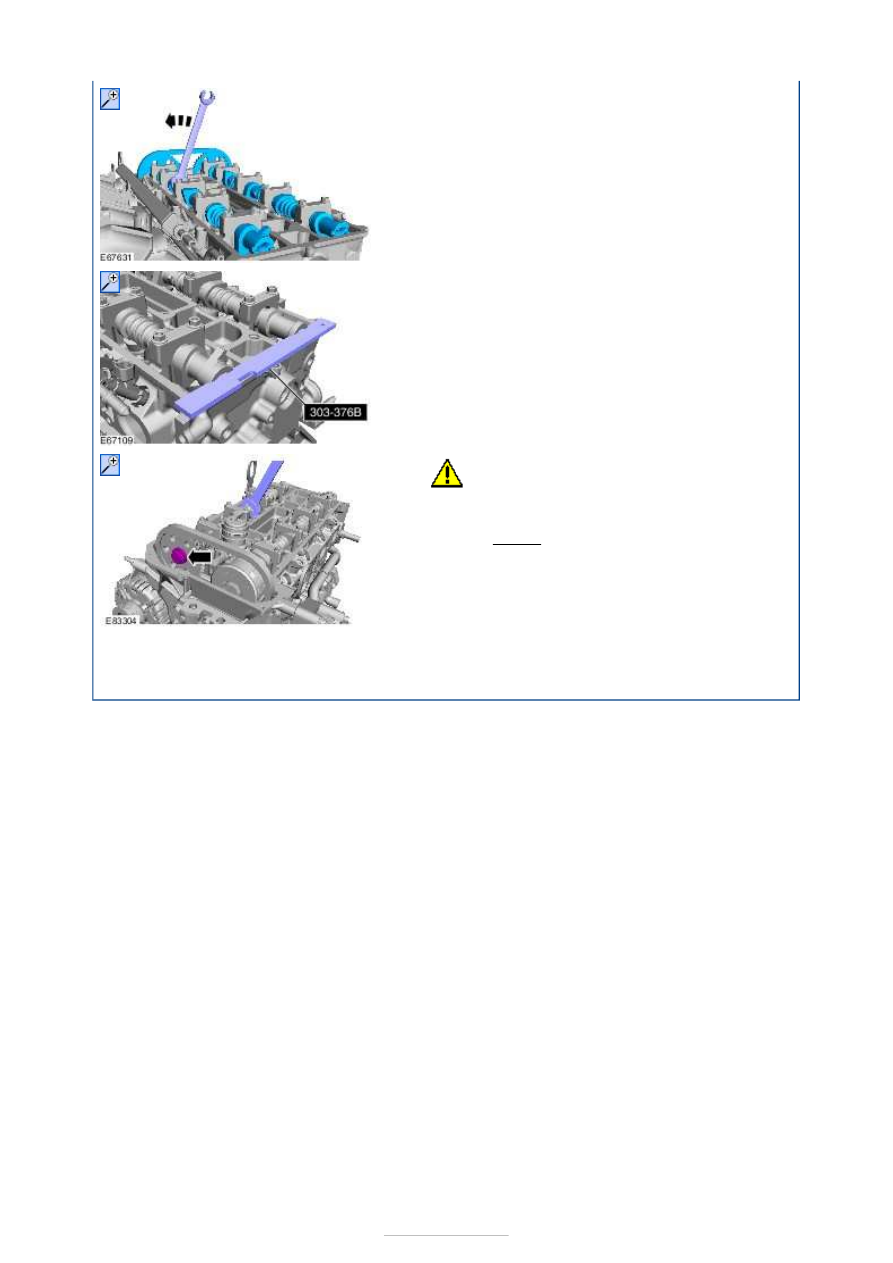

CAUTION: Only rotate the camshaft

clockwise.

Turn the camshafts to cylinder no. 4 valve
overlap position.











6. Attach the special tool.

Special Tool(s):

303-376B



7.

CAUTION: Counterhold the camshaft at

the hexagon with a wrench to prevent the
camshaft from rotating.

Torque:

72 Nm

8. Refer to:

Engine Front Cover

 (303-01C Engine -

2.3L Duratec-HE (118kW/160PS) - MI4, Removal
and Installation).







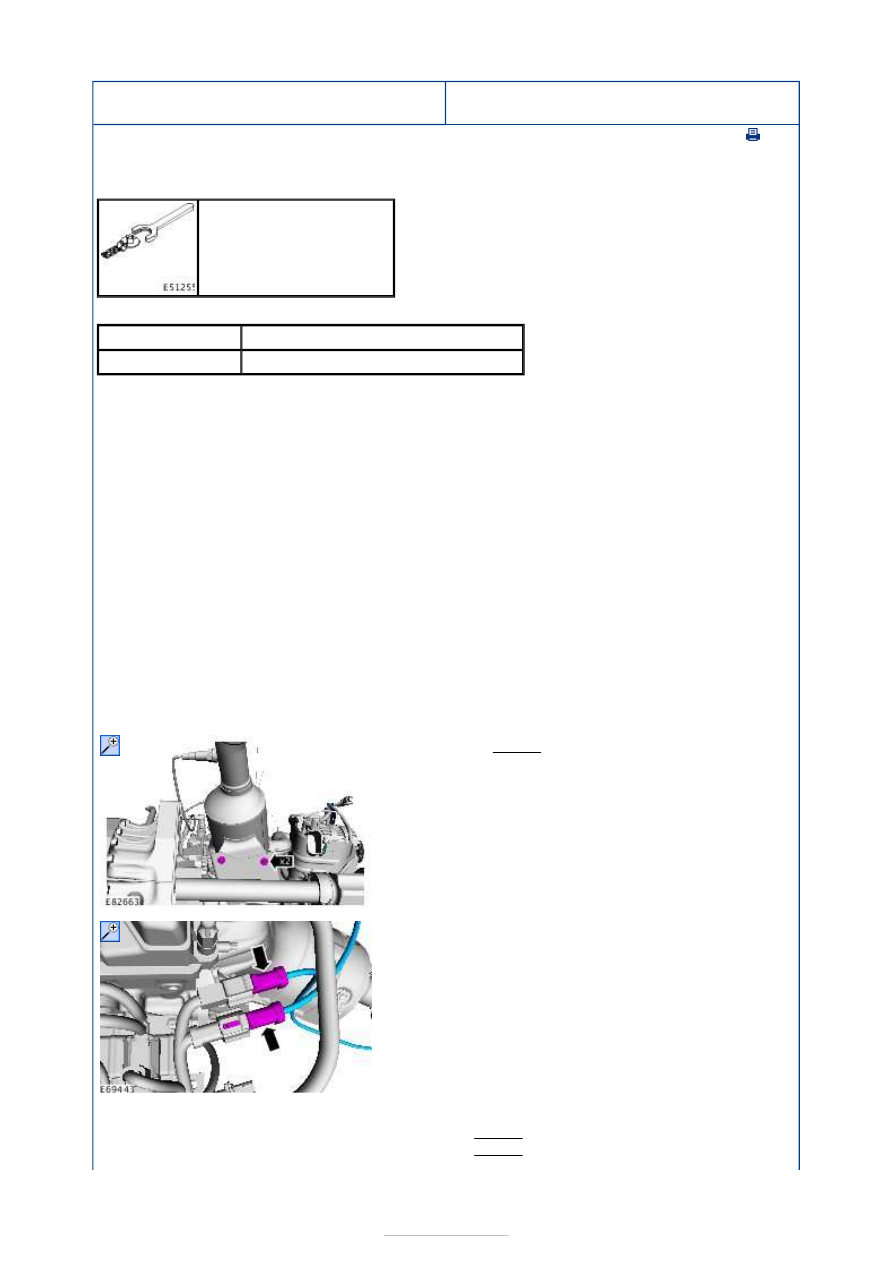

Engine - 2.3L Duratec-HE (118kW/160PS)
- MI4 - Cylinder Head

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

310-137
Disconnect Tool, Fuel Line

Name

Specification

Hypoid Oil 85W-90 SQ-M2C9002-AA / A72SX-19K261-CA

1. Refer to:

Generator - 2.0L Duratec-HE

(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4

 (414-02 Generator and

Regulator, Removal and Installation).

2. Refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03A Engine Cooling - 2.0L

Duratec-HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4/2.3L Duratec-
HE (118kW/160PS) - MI4, General Procedures).

3. Refer to:

Air Cleaner

 (303-12A Intake Air

Distribution and Filtering - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and
Installation).

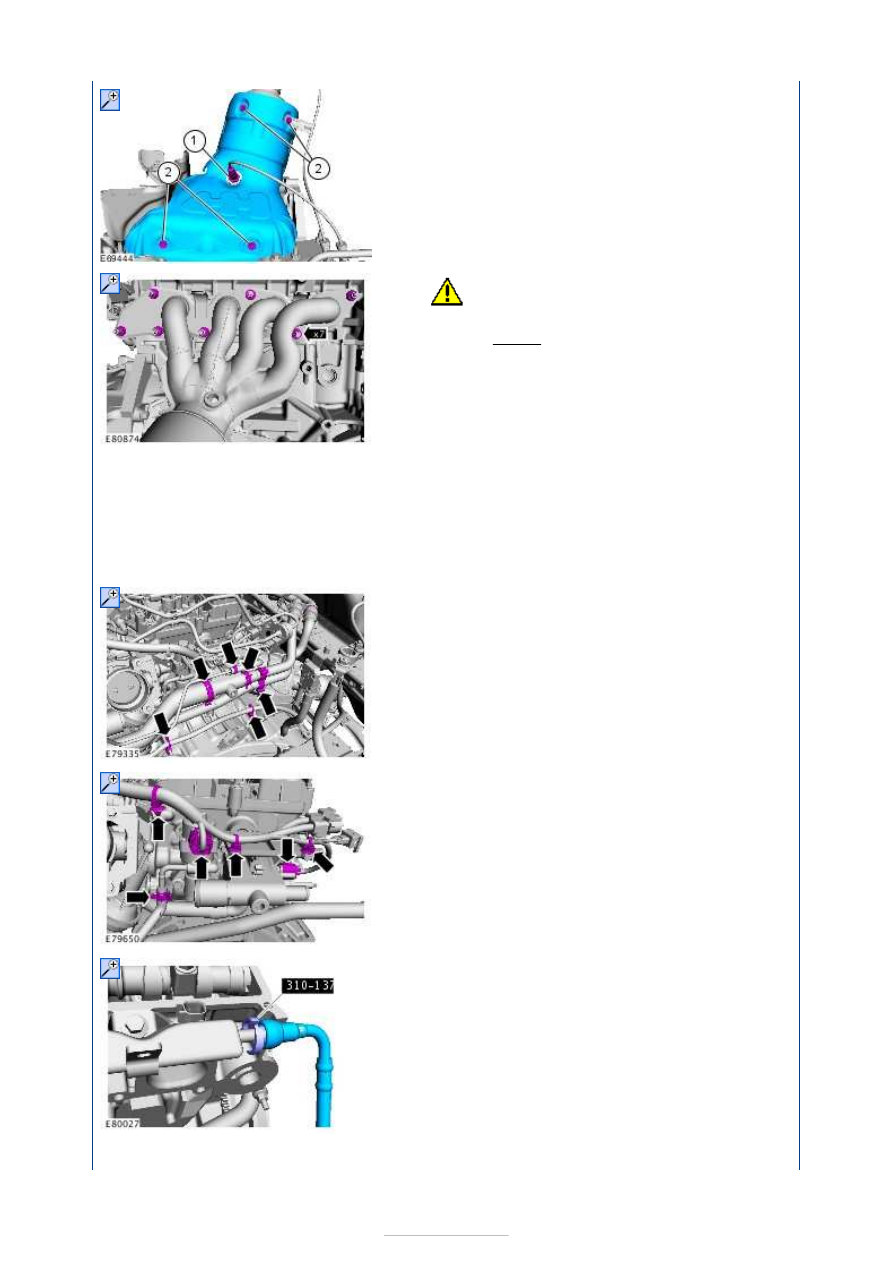

4. Torque: 48 Nm

5.

6. Torque:

1 48 Nm
2 10 Nm







7.

CAUTION: Jointing compound must not

be used forward of the catalytic converter.

Torque:

55 Nm

8. Remove the following items:

1. Refer to:

Intake Manifold

 (303-01C Engine

- 2.3L Duratec-HE (118kW/160PS) - MI4,
Removal and Installation).

2. Refer to:

Timing Chain

 (303-01C Engine -

2.3L Duratec-HE (118kW/160PS) - MI4,
Removal and Installation).

9.

10.

11. Special Tool(s):

310-137
