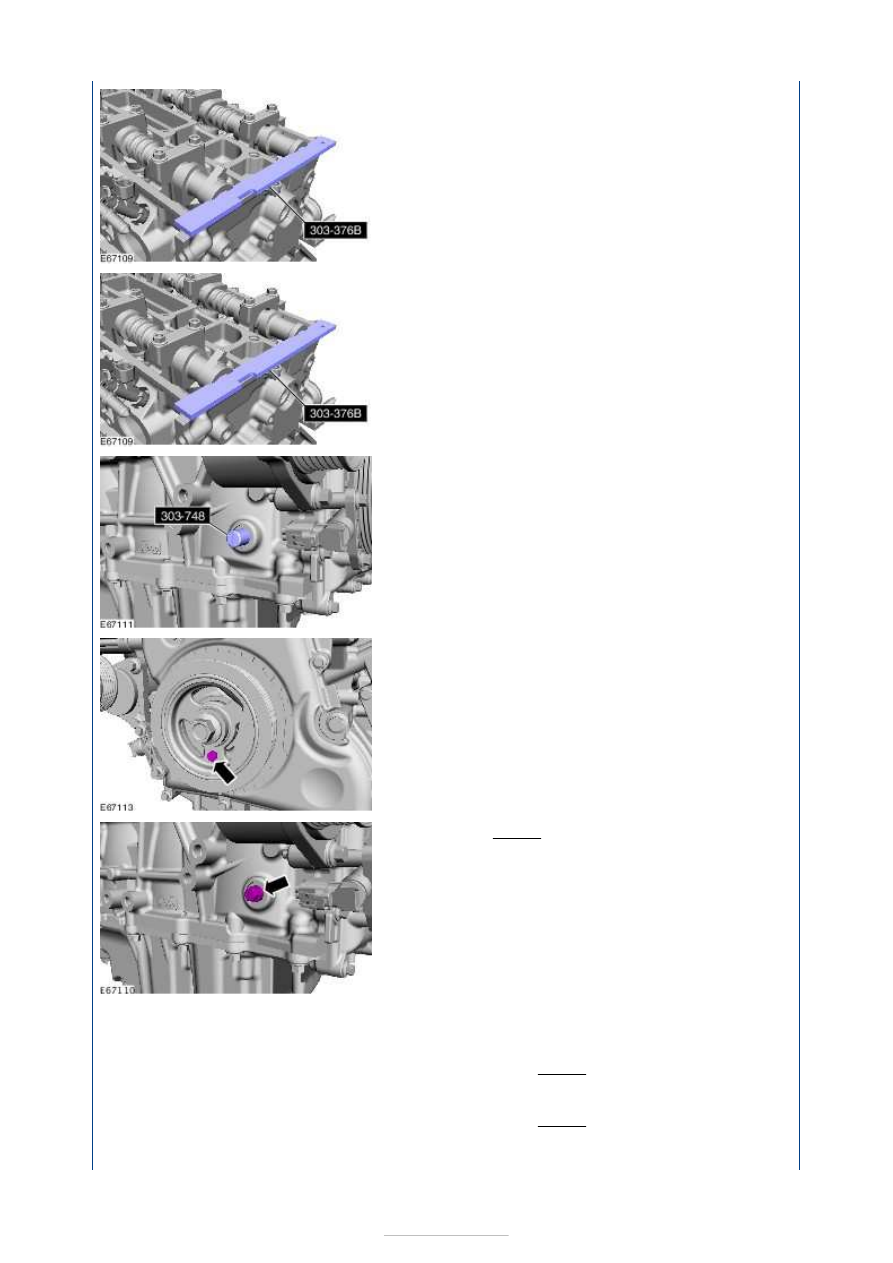

21. Remove the special tool.

Special Tool(s):

303-376B



22. Remove the special tool.

Special Tool(s):

303-748



23.

24. Torque: 20 Nm

25.

1. Material:

Thread Locking MS (WSK-

M2G349-A7 / 2U7J-M2G349-AA)



Torque:

10 Nm

2. Material:

Thread Locking MS (WSK-

M2G349-A7 / 2U7J-M2G349-AA)



Torque:

12 Nm











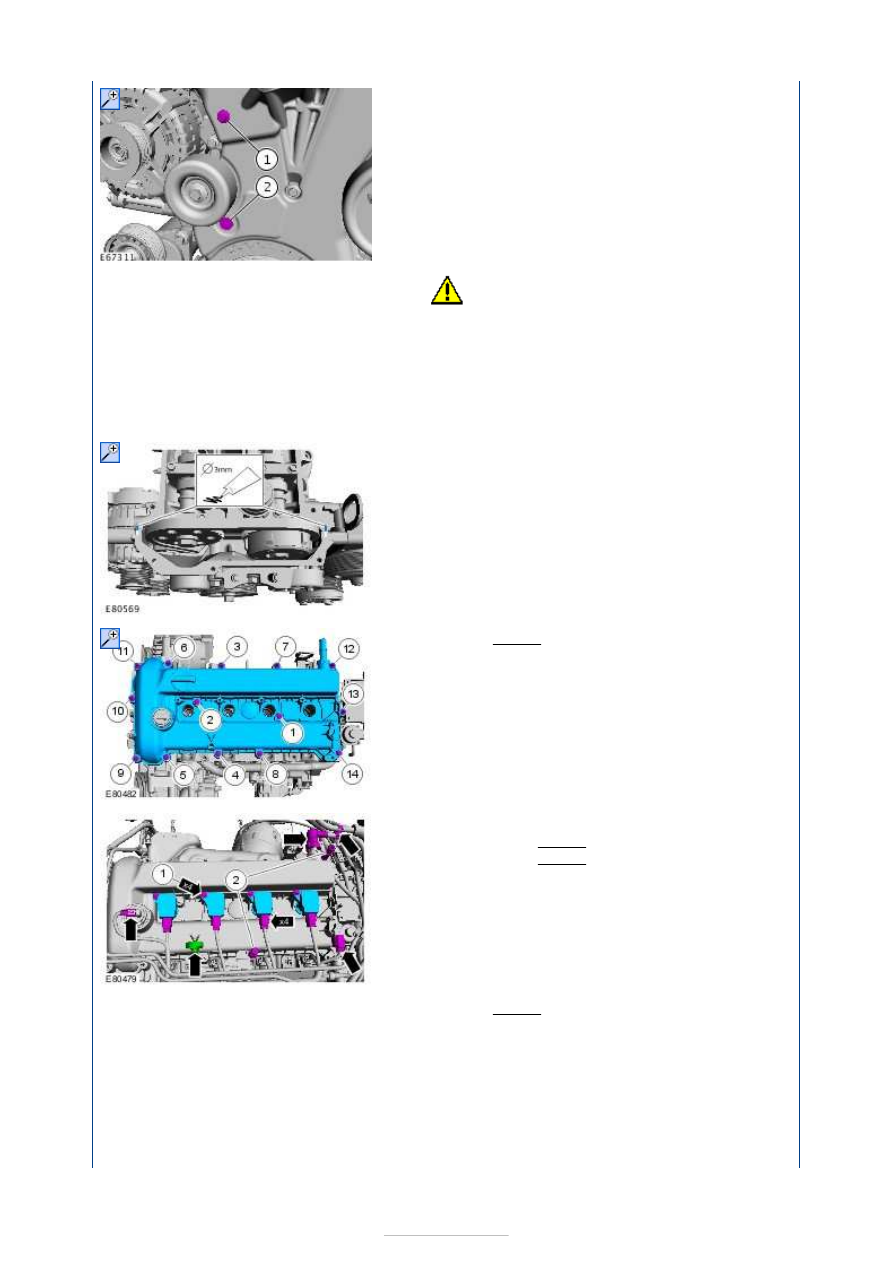

26.

CAUTION: Only rotate the crankshaft

clockwise.

Check that the valve clearance on all cylinders
meets the specified tolerances.

27. If necessary, repeat the steps until the valve

clearance on each cylinder meets the specified
tolerance.

28. Apply sealant. (bead diameter 3mm)

Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)

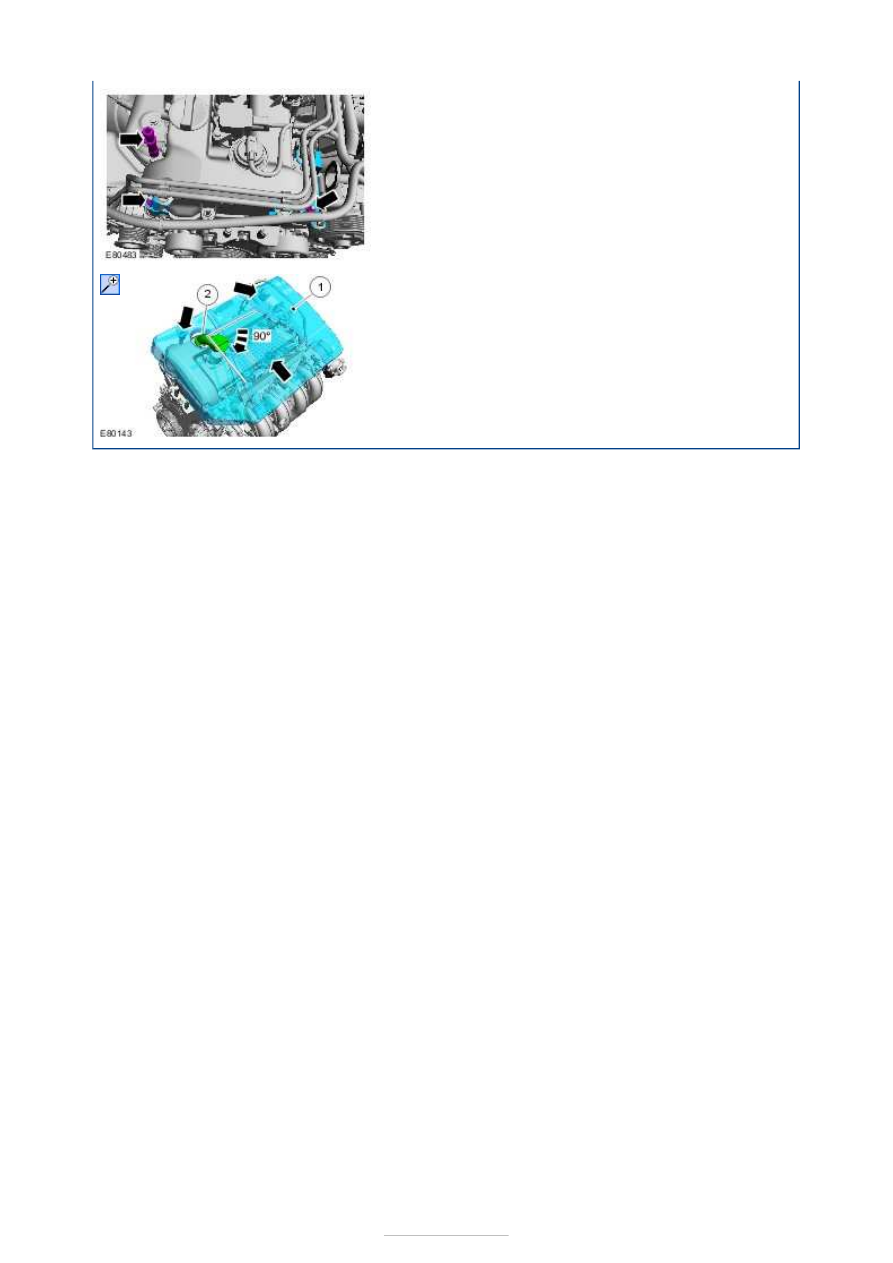

29. Torque: 10 Nm

30.

1. Torque: 10 Nm
2. Torque: 10 Nm

31. Torque: 10 Nm









32.





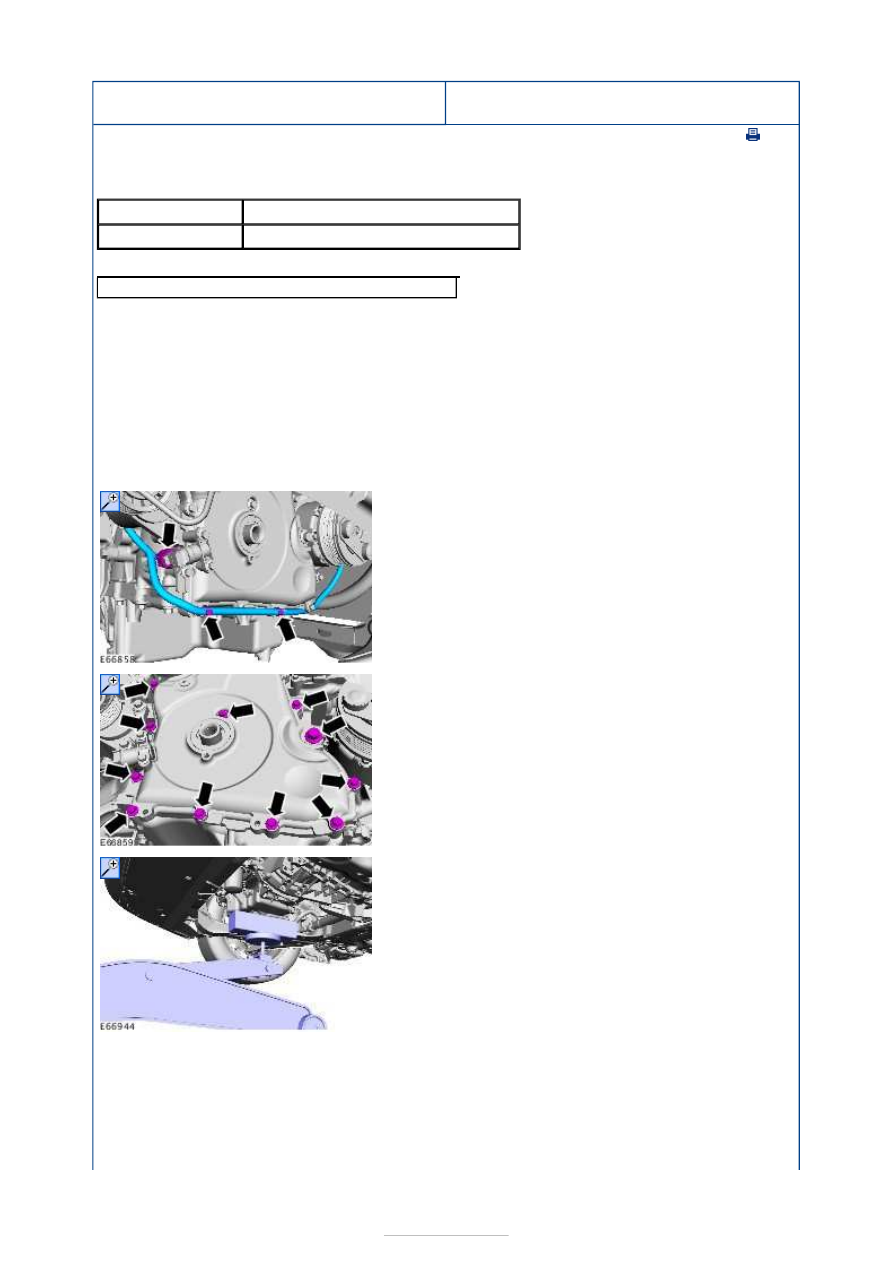

Engine - 2.3L Duratec-HE (118kW/160PS)
- MI4 - Engine Front Cover

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Name

Specification

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

Trolley jack

1. Refer to:

Headlamp Assembly

 (417-01 Exterior

Lighting, Removal and Installation).

2. Refer to:

Crankshaft Pulley

 (303-01A Engine -

2.0L Duratec-HE (107kW/145PS) - MI4/2.0L
Duratec-HE Flex Fuel (107kW/145PS) - MI4,
Removal and Installation).

3.

4.

5. General Equipment:

Trolley jack



6.
